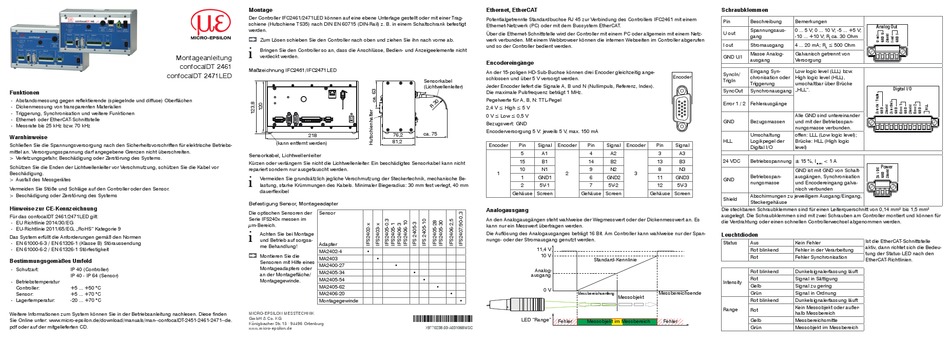

Montageanleitung
confocalDT 2461
confocalDT 2471LED
Funktionen
- Abstandsmessung gegen reflektierende (spiegelnde und diffuse) Oberflächen
- Dickenmessung von transparenten Materialien
- Triggerung, Synchronisation und weitere Funktionen
- Ethernet- oder EtherCAT-Schnittstelle
- Messrate bis 25 kHz bzw. 70 kHz
Warnhinweise
Schließen Sie die Spannungsversorgung nach den Sicherheitsvorschriften für elektrische Betriebs-
mittel an. Versorgungsspannung darf angegebene Grenzen nicht überschreiten.
> Verletzungsgefahr, Beschädigung oder Zerstörung des Systems.
Schützen Sie die Enden der Lichtwellenleiter vor Verschmutzung, schützen Sie die Kabel vor
Beschädigung.
> Ausfall des Messgerätes
Vermeiden Sie Stöße und Schläge auf den Controller oder den Sensor.
> Beschädigung oder Zerstörung des Systems
Hinweise zur CE-Kennzeichnung
Für das confocalDT 2461/2471LED gilt:
- EU Richtlinie 2014/30/EG
- EU-Richtlinie 2011/65/EG, „RoHS" Kategorie 9
Das System erfüllt die Anforderungen gemäß den Normen
- EN 61000-6-3 / EN 61326-1 (Klasse B) Störaussendung
- EN 61000-6-2 / EN 61326-1 Störfestigkeit
Bestimmungsgemäßes Umfeld
- Schutzart: IP 40 (Controller)
IP 40 - IP 64 (Sensor)
- Betriebstemperatur
Controller: +5 ... +50 °C
Sensor: +5 ... +70 °C
- Lagertemperatur: -20 ... +70 °C
Weitere Informationen zum System können Sie in der Betriebsanleitung nachlesen. Diese finden
Sie Online unter: www.micro-epsilon.de/download/manuals/man--confocalDT-2451-2461-2471--de.
pdf oder auf der mitgelieferten CD.
Montage
Der Controller IFC2461/2471LED können auf eine ebene Unterlage gestellt oder mit einer Trag-
schiene (Hutschiene TS35) nach DIN EN 60715 (DIN-Rail) z. B. in einem Schaltschrank befestigt
werden.
Zum Lösen schieben Sie den Controller nach oben und ziehen Sie ihn nach vorne ab.
i
Bringen Sie den Controller so an, dass die Anschlüsse, Bedien- und Anzeigeelemente nicht
verdeckt werden.
Maßzeichnung IFC2461/IFC2471LED
Sensorkabel
(Lichtwellenleiter)
ca. 75
218 76,2
81,2
(kann entfernt werden)
Sensorkabel, Lichtwellenleiter
Kürzen oder verlängern Sie nicht die Lichtwellenleiter. Ein beschädigtes Sensorkabel kann nicht
repariert sondern nur ausgetauscht werden.
i
Vermeiden Sie grundsätzlich jegliche Verschmutzung der Steckertechnik, mechanische Be-
lastung, starke Krümmungen des Kabels. Minimaler Biegeradius: 30 mm fest verlegt, 40 mm
dauerflexibel
Befestigung Sensor, Montageadapter
Die optischen Sensoren der Sensor
Serie IFS240x messen im
μm-Bereich.
i
Achten Sie bei Montage
und Betrieb auf sorgsa-
Adapter
me Behandlung!
MA2402-4 •
Montieren Sie die
MA2403 •
Sensoren mit Hilfe eines
MA2400-27 •
Montageadapters oder
MA2405-34 •
an der Montagefläche/
MA2405-54 •
Montagegewinde.
MA2405-62
MA2406-20
Montagegewinde
MICRO-EPSILON MESSTECHNIK
GmbH & Co. KG *X9770238.03-A03*
Königbacher Str. 15 · 94496 Ortenburg
www.micro-epsilon.de X9770238.03-A031068MSC
Ethernet, EtherCAT
Potentialgetrennte Standardbuchse RJ 45 zur Verbindung des Controllers IFC2461 mit einem
Ethernet-Netzwerk (PC) oder mit dem Bussystem EtherCAT.
Über die Ethernet-Schnittstelle wird der Controller mit einem PC oder allgemein mit einem Netz-
werk verbunden. Mit einem Webbrowser können die internen Webseiten im Controller abgerufen
und so der Controller bedient werden.
Encodereingänge
An der 15-poligen HD-Sub-Buchse können drei Encoder gleichzeitig ange-
schlossen und über 5 V versorgt werden.
Jeder Encoder liefert die Signale A, B und N (Nullimpuls, Referenz, Index).
Die maximale Pulsfrequenz beträgt 1 MHz.
Pegelwerte für A, B, N: TTL-Pegel
2,4 V ≤ High ≤ 5 V
0 V ≤ Low ≤ 0,5 V
Bezugswert: GND
Encoderversorgung 5 V: jeweils 5 V, max. 150 mA
Encoder Pin Signal Encoder Pin Signal
5 A1 4 A2
15 B1 14 B2
10 N1 9 N2
1 2
1 GND1 6 GND2
2 5V-1 7 5V-2
Gehäuse Screen Gehäuse Screen
Analogausgang
An den Analogausgängen steht wahlweise der Wegmesswert oder der Dickenmesswert an. Es
kann nur ein Messwert übertragen werden.
Die Auflösung des Analogausganges beträgt 16 Bit. Am Controller kann wahlweise nur der Span-
nungs- oder der Stromausgang genutzt werden.
11,4 V
10 V
Standard-Kennlinie
Analog-
ausgang
•
0 V
•
Messbereichsanfang
•
LED "Range"
Fehler Messobjekt im Messbereich
Schraubklemmen
Pin Beschreibung Bemerkungen
Spannungsaus- 0 ... 5 V; 0 ... 10 V; -5 ... +5 V;
U out
gang -10 ... +10 V; R
I out Stromausgang 4 ... 20 mA; R
Masse Analog- Galvanisch getrennt von
GND U/I
ausgang Versorgung
Eingang Syn- Low logic level (LLL) bzw.
SyncIn/
Encoder chronisation oder High logic level (HLL),
TrigIn
Triggerung umschaltbar über Brücke
„HLL".
SyncOut Synchronausgang
Error 1 / 2 Fehlerausgänge
Alle GND sind untereinander
GND Bezugsmassen und mit der Betriebsspan-
nungsmasse verbunden.
Umschaltung offen: LLL (Low logic level);
HLL Logikpegel der Brücke: HLL (High logic
Encoder Pin Signal
Digital I/O level)
3 A3
13 B3 24 VDC Betriebsspannung ± 15 %, I
8 N3
GND ist mit GND von Schalt-
3
Betriebsspan- ausgängen, Synchronisation
11 GND3
GND
nungsmasse und Encodereingang galva-
12 5V-3
nisch verbunden
Gehäuse Screen
Abschirmungen zu jeweiligem Ausgang/Eingang,
Shield
Steckergehäuse
Die steckbaren Schraubklemmen sind für einen Leiterquerschnitt von 0,14 mm² bis 1,5 mm²
ausgelegt. Die Schraubklemmen sind mit zwei Schrauben am Controller montiert und können für
die Verdrahtung oder einen schnellen Controllerwechsel abgenommen werden.
Leuchtdioden
Status Aus Kein Fehler
Rot blinkend Fehler in der Verarbeitung
Rot Fehler Synchronisation
Rot blinkend Dunkelsignalerfassung läuft
Rot Signal in Sättigung
Intensity
Gelb Signal zu gering
Messbereichsende Grün Signal in Ordnung
Messobjekt
Rot blinkend Dunkelsignalerfassung läuft
Kein Messobjekt oder außer-
Range
Rot
halb Messbereich
Gelb Messbereichsmitte
Fehler
Grün Messobjekt im Messbereich
Analog Out
ca. 30 Ohm
i
≤ 500 Ohm
L
Digital I/O
< 1 A
max
Power
Ist die EtherCAT-Schnittstelle
aktiv, dann richtet sich die Bedeu-
tung der Status-LED nach den
EtherCAT-Richtlinien.
