Elektrischer Anschluss
30

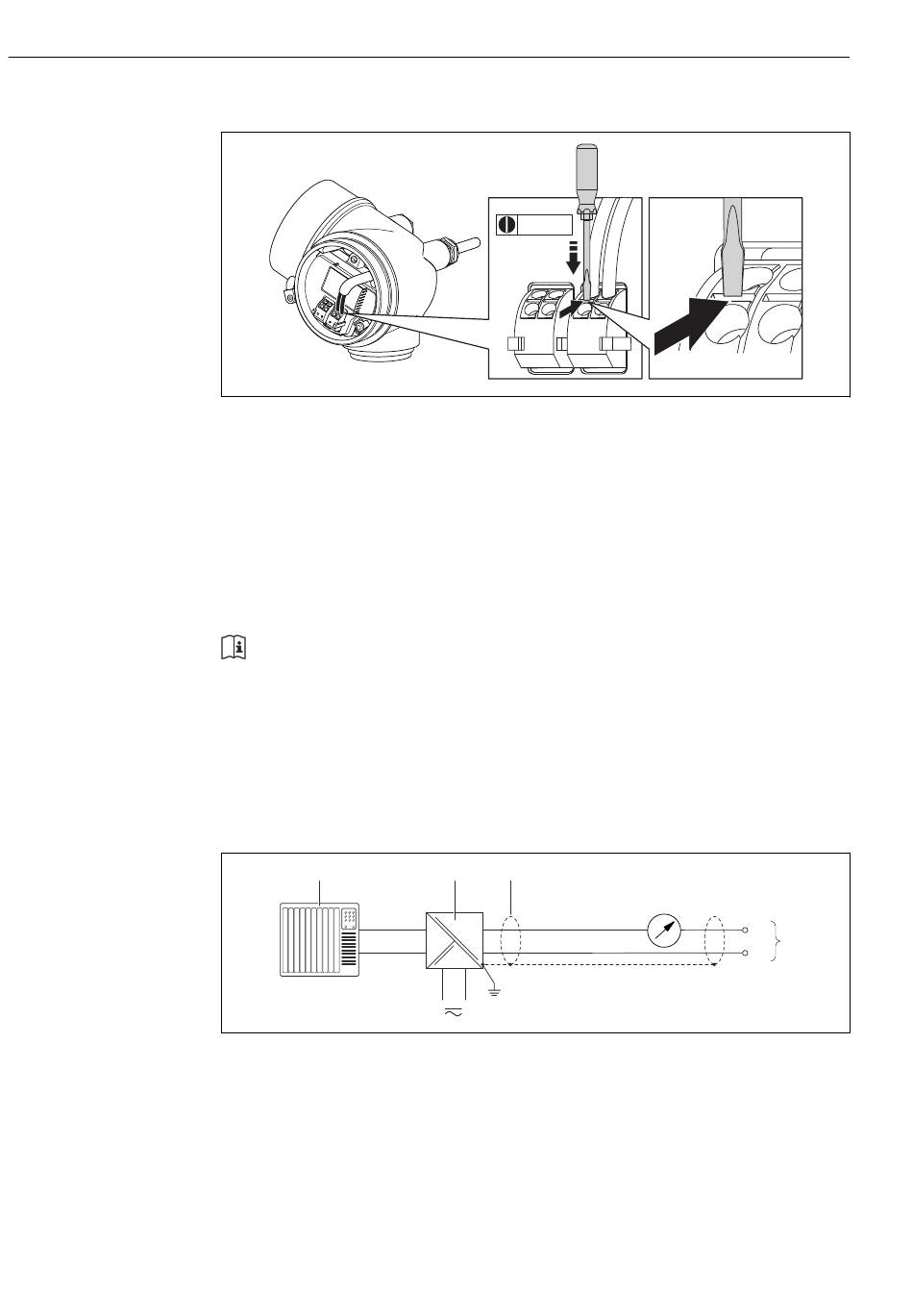

Kabel entfernen
mm (in)
‣
Um ein Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschrauben-
dreher auf den Schlitz zwischen den beiden Klemmenlöchern drücken und gleichzeitig
das Kabelende aus der Klemme ziehen.
7.2.2

Potenzialausgleich sicherstellen

Anforderungen
Spezielle Maßnahmen für den Potenzialausgleich sind nicht erforderlich.
Bei einem Gerät für den explosionsgefährdeten Bereich: Hinweise in der Ex-Doku-
mentation (XA) beachten.
7.3

Spezielle Anschlusshinweise

7.3.1

Anschlussbeispiele

Stromausgang 4-20 mA HART
1
 7 Anschlussbeispiel für Stromausgang 4-20 mA HART (passiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Speisetrenner für Spannungsversorgung mit integriertem Widerstand für HART-Kommunikation (≥ 250 Ω)
(z.B. RN221N)
Anschluss für HART-Bediengeräte →  146
Maximale Bürde beachten →  28
3 Kabelschirm, Kabelspezifikation beachten
4 Analoges Anzeigeinstrument: Maximale Bürde beachten →  28
5 Messumformer
3 (0.12)
3 4 1 2
2 3
+
-
Proline Promass E 200 HART
4
4...20 mA
+
5
-
Endress+Hauser
A0013835
