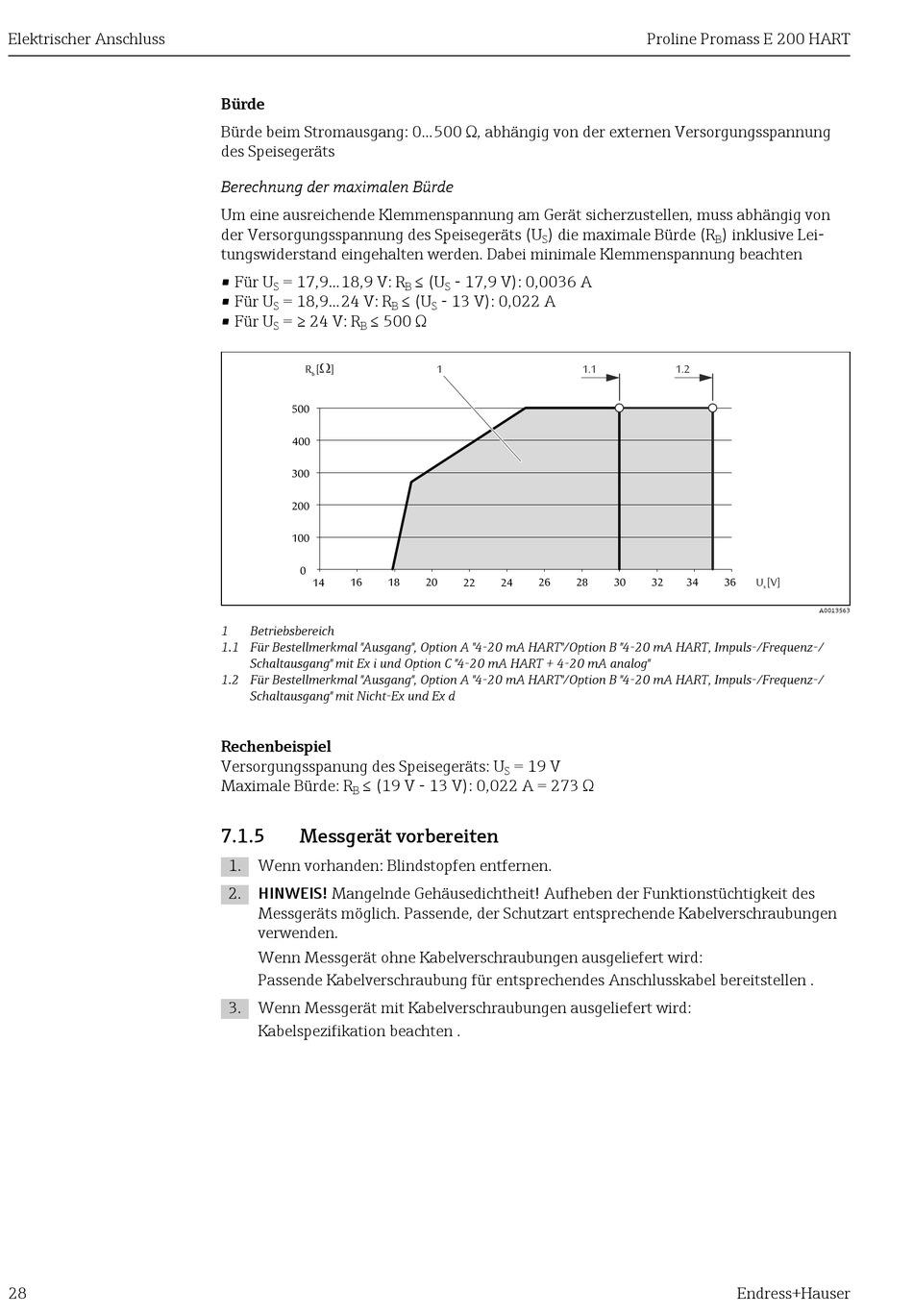

Elektrischer Anschluss
28
Bürde
Bürde beim Stromausgang: 0...500 Ω, abhängig von der externen Versorgungsspannung
des Speisegeräts
Berechnung der maximalen Bürde
Um eine ausreichende Klemmenspannung am Gerät sicherzustellen, muss abhängig von
der Versorgungsspannung des Speisegeräts (U
tungswiderstand eingehalten werden. Dabei minimale Klemmenspannung beachten
• Für U = 17,9...18,9 V: R
S
• Für U = 18,9...24 V: R
S B
• Für U = ≥ 24 V: R ≤ 500 Ω
S B
W
R [ ]
b
500
400
300
200
100
0
16 18
14
1 Betriebsbereich
1.1 Für Bestellmerkmal "Ausgang", Option A "4-20 mA HART"/Option B "4-20 mA HART, Impuls-/Frequenz-/
Schaltausgang" mit Ex i und Option C "4-20 mA HART + 4-20 mA analog"
1.2 Für Bestellmerkmal "Ausgang", Option A "4-20 mA HART"/Option B "4-20 mA HART, Impuls-/Frequenz-/
Schaltausgang" mit Nicht-Ex und Ex d
Rechenbeispiel
Versorgungsspanung des Speisegeräts: U
Maximale Bürde: R ≤ (19 V - 13 V): 0,022 A = 273 Ω
B
7.1.5 Messgerät vorbereiten
1. Wenn vorhanden: Blindstopfen entfernen.
2. HINWEIS! Mangelnde Gehäusedichtheit! Aufheben der Funktionstüchtigkeit des
Messgeräts möglich. Passende, der Schutzart entsprechende Kabelverschraubungen
verwenden.
Wenn Messgerät ohne Kabelverschraubungen ausgeliefert wird:
Passende Kabelverschraubung für entsprechendes Anschlusskabel bereitstellen .
3. Wenn Messgerät mit Kabelverschraubungen ausgeliefert wird:
Kabelspezifikation beachten .
) die maximale Bürde (R
S
≤ (U - 17,9 V): 0,0036 A
B S
≤ (U - 13 V): 0,022 A
S
1
20 26
22 24
= 19 V
S
Proline Promass E 200 HART
) inklusive Lei-
B
1.1 1.2
28 30 32 34 36
Endress+Hauser
U [V]
s
A0013563
