Ein- Und Auslaufstrecken - Endress+Hauser Proline Prosonic Flow B 200 Betriebsanleitung

Montage
18
C Horizontale Einbaulage Messumfor-
merkopf unten *
D Horizontale Einbaulage Messumfor-
merkopf seitlich
* Die horizontale Ausrichtung der Wandler darf nur um max. ±3° abweichen.

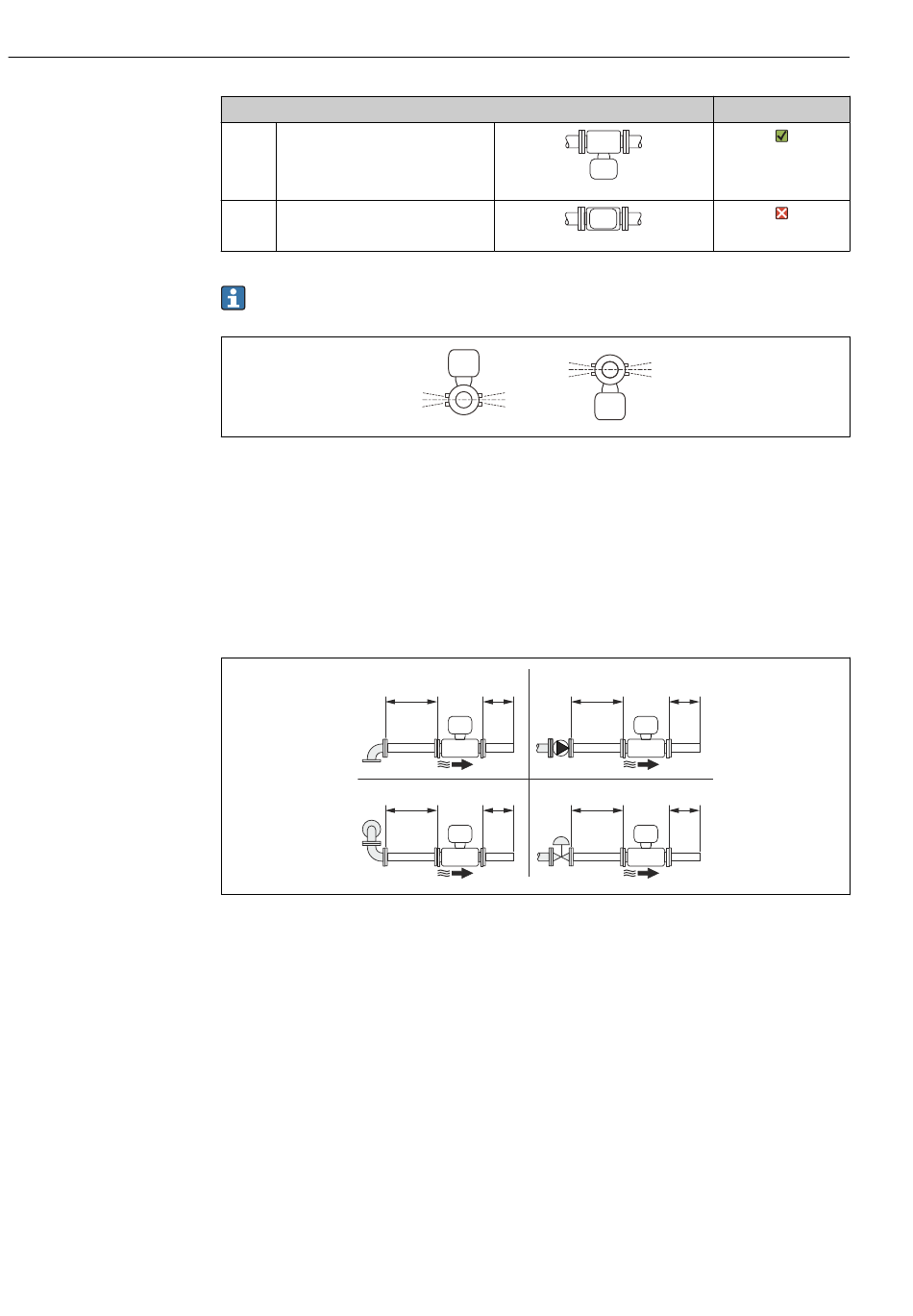

Ein- und Auslaufstrecken

Der Messaufnehmer ist nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken, Krüm-
mern usw. zu montieren. Um die spezifizierte Messgenauigkeit des Messgeräts zu errei-
chen, sind mindestens die untenstehenden Ein- und Auslaufstrecken einzuhalten. Sind
mehrere Strömungsstörungen vorhanden, so ist die längste angegebene Einlaufstrecke
einzuhalten.
Einpfadausführung: DN 50 (2"), DN 80 (3")
1 20 × DN
20 × DN
3
 4 Einpfadausführung: Minimale Ein- und Auslaufstrecken bei verschiedenen Strömungshindernissen
1 90°-Krümmer oder T-Stück
2 Pumpe
3 2 × 90°-Krümmer dreidimensional
4 Regelventil
Einbaulage
0°
–3°
0°
+3°
3 × DN 2 20 × DN
3 × DN 20 × DN
4
Proline Prosonic Flow B 200 HART
Kompaktausführung
A0015590
A0015592
–3°
+3°
3 × DN
3 × DN
Endress+Hauser
A0016534
A0015453
