Elektrischer Anschluss
30

HART-Eingang

1
+
–
–
+

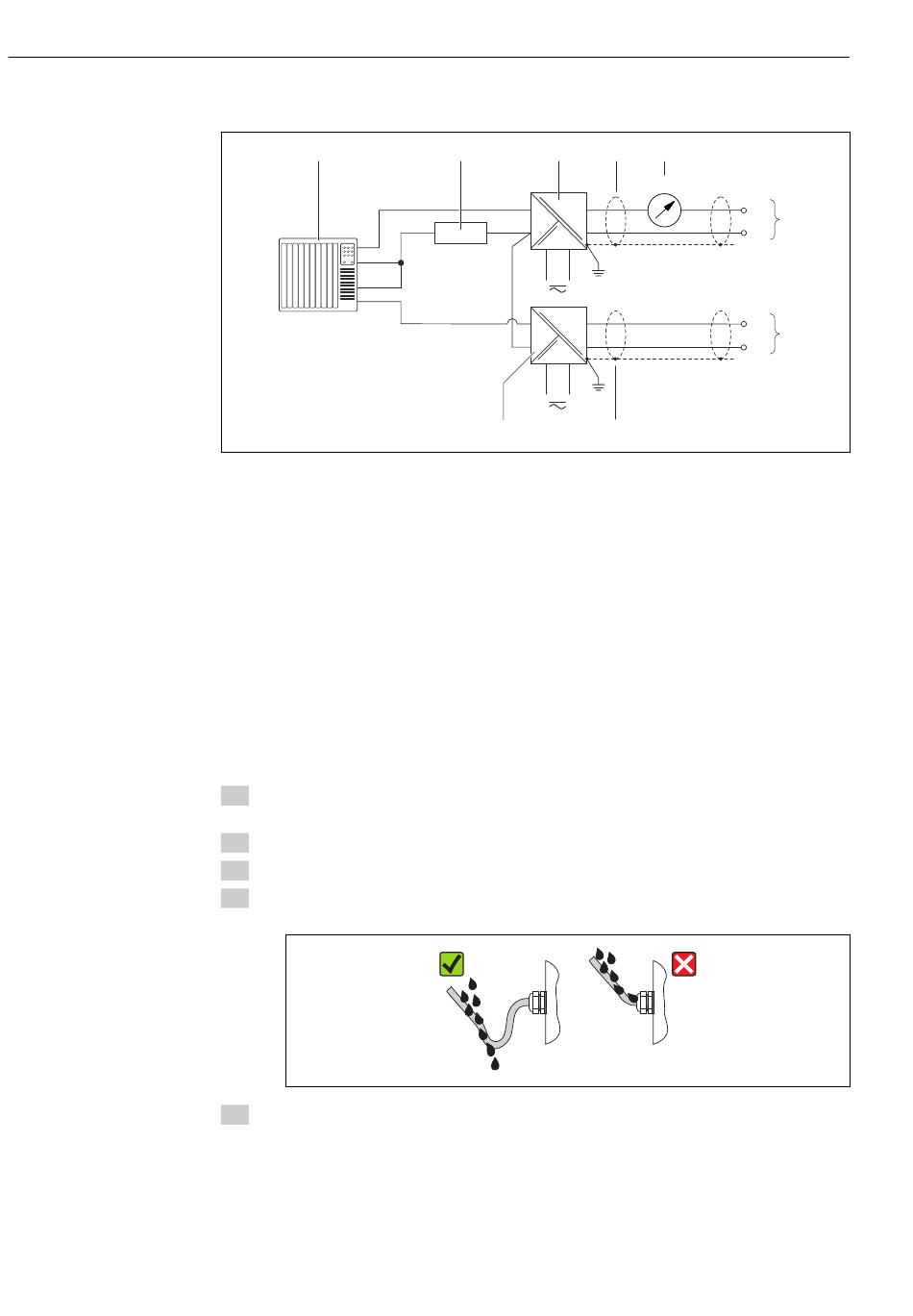

 11 Anschlussbeispiel für HART-Eingang mit gemeinsamem "Minus"
1 Automatisierungssystem mit HART-Ausgang (z.B. SPS)
2 Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten →  25
3 Speisetrenner für Spannungsversorgung (z.B. RN221N)
4 Kabelschirm, Kabelspezifikation beachten
5 Analoges Anzeigeinstrument: Maximale Bürde beachten →  25
6 Druckmessgerät (z.B. Cerabar M, Cerabar S): Anforderungen beachten
7 Messumformer
7.4

Schutzart sicherstellen

Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclo-
sure.
Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach
dem elektrischen Anschluss durchführen:
1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind. Gegebenenfalls
die Dichtungen trocknen, reinigen oder ersetzen.
2. Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen.
3. Kabelverschraubungen fest anziehen.
4. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Kabel vor der Kabelein-
führung eine nach unten hängende Schlaufe bilden ("Wassersack").

5. Für nicht benutzte Kabeleinführungen Blindstopfen einsetzen.
Proline Prosonic Flow B 200 HART
2 3 4
+
+
–
–
+
+
–
–
3 4
5
4...20 mA
+
7
-
+
6
-
Endress+Hauser
A0016029
A0013960
