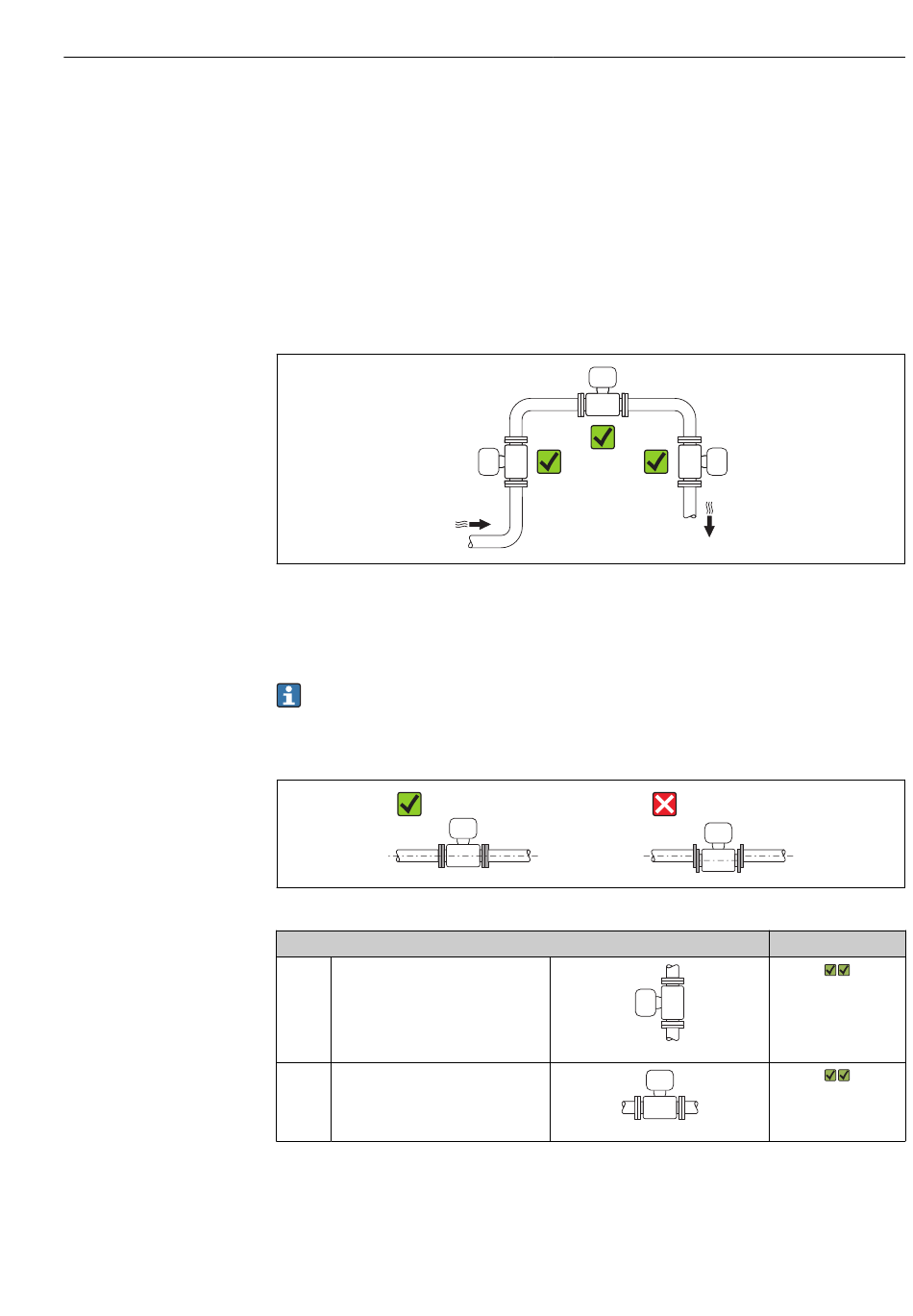

Montage
6.1
Montagebedingungen
Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen o.Ä. erfor-
derlich. Externe Kräfte werden durch konstruktive Gerätemerkmale abgefangen.
6.1.1
Montageposition
Montageort
Einbaulage
Die Pfeilrichtung auf dem Messaufnehmer hilft, den Messaufnehmer entsprechend der
Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung).
• Das Messgerät planparallel und spannungsfrei einbauen.
• Der Innendurchmesser der Rohrleitung muss dem Innendurchmesser des Messauf-
nehmers entsprechen: Dokument "Technische Informationen" zum Gerät, Kapitel
"Bauform, Maße"
A
Vertikale Einbaulage
B
Horizontale Einbaulage Messumfor-
merkopf oben *
Einbaulage
Montage
A0015543
A0015895
Kompaktausführung
A0015545
A0015589
17
