8.3 Zugriff auf Bedienmenü via Vor-Ort-Anzeige
8.3.1

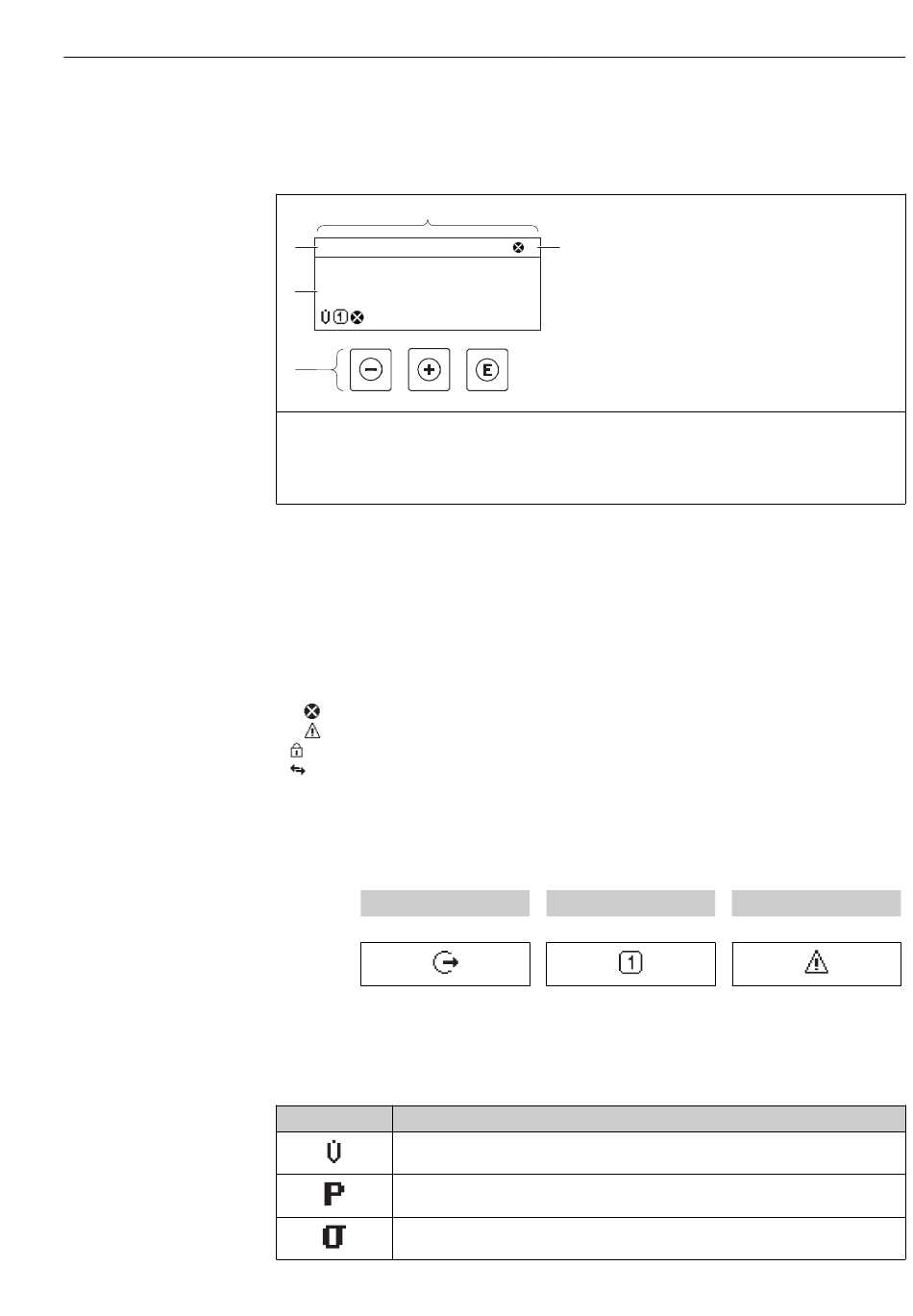

Betriebsanzeige

1
2
X X X X X X X X X
1120.50
4
5
1 Betriebsanzeige
2 Messstellenbezeichnung
3 Statusbereich
4 Anzeigebereich für Messwerte (4-zeilig)
5 Bedienelemente →  40
Statusbereich
Im Statusbereich der Betriebsanzeige erscheinen rechts oben folgende Symbole:
• Statussignale →  105
– F: Ausfall
– C: Funktionskontrolle
– S: Außerhalb der Spezifikation
– M: Wartungsbedarf
• Diagnoseverhalten →  106
– : Alarm
– : Warnung
• : Verriegelung (Das Gerät ist über die Hardware verriegelt )
• : Kommunkation (Kommunikation via Fernbedienung ist aktiv)

Anzeigebereich

Im Anzeigebereich sind jedem Messwert bestimmte Symbolarten zur näheren Erläuterung
vorangestellt:
Messgröße
↓
Beispiel
Messgrößen
Symbol Bedeutung
• Volumenfluss
• Normvolumenfluss
Energiefluss
Methananteil
F
3
l/h
Messkanalnummer
↓
Bedienungsmöglichkeiten
A0016502
Diagnoseverhalten
↓
Erscheint nur, wenn zu die-
ser Messgröße ein Diagno-
seereignis vorliegt.
