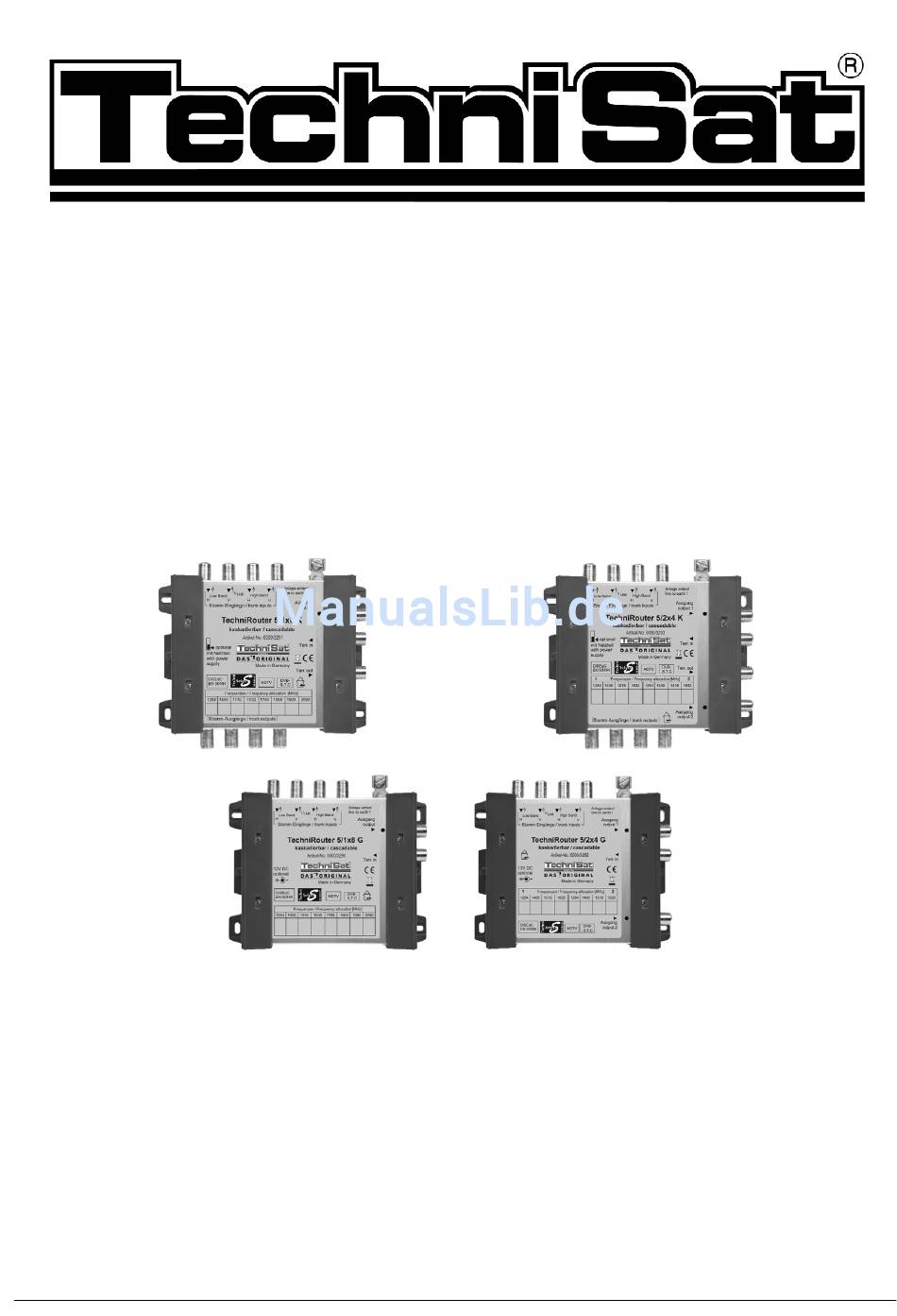

- Seite 1 TechniRouter 5/1x8 G, 5/1x8 K TechniRouter 5/2x4 G, 5/2x4 K Montageanleitung/ Installation instructions Weitere Informationen unter: www.technisat.de Additional information can be found at: www.technisat.de...
-
Seite 2: Inhaltsverzeichnis
Inhalt Verwendungszweck und Besonderheiten Sicherheitshinweise Geräte der TechniRouter-Familie Montage in Ein- oder Zweifamilienhäusern Aufrüsten einer bestehenden Breitbandverkabelung Errichten einer neuen Anlage Ergänzen einer bestehenden Sat-Block-Verteilanlage Kabel und Stecker Inbetriebnahme, Konfigurierung 4.5.1 Erstinbetriebnahme der Anlage 4.5.2 Einfügen eines weiteren Empfängers bei laufendem Betrieb 4.5.3 Traffic-Indikator Bau von Anlagen mit mehr als einer Kaskade... -
Seite 3: Sicherheitshinweise
Hinweis: Wichtig ist, dass die verwendeten Receiver in der Lage sind, den TechniRouter zu steuern. Dies ist der Fall bei allen TechniSat-Geräten mit dem Logo „TechniRouter ready“ und bei Receivern von Fremdanbietern, die ebenso die Norm EN 50494 unterstützen. Analoge Receiver können nicht verwendet werden. -
Seite 4: Geräte Der Technirouter-Familie
(TechniRouter 5/1x8 G und 5/2x4 G) eingesetzt und kann bei Verwendung eines Zwischen- verstärkers bis zu viermal hintereinandergeschaltet werden. Die Stromversorgung erfolgt vom TechniRouter 5/1x8 G bzw. und 5/2x4 G und wird ohne interne Querverbindung an allen Stammleitungen der Kaskade durchgereicht. - Seite 5 Zubehör Alle Dosen, Verteiler und Verstärker müssen tauglich für den Sat-ZF-Bereich sein und einen DC- Durchlass besitzen. Bei Durchgangsdosen muss ein DC- Durchlass im Stamm und ein diodenentkoppelter DC- Durchlass im Abzweig vorhanden sein. Der DC-Durchlass wird für die Stromversorgung der TechniRouter und für den Transport der Steuersignale benötigt.
-
Seite 6: Montage In Ein- Oder Zweifamilienhäusern
Steckernetzteil, Art.-Nr. 0000/3288 4 Montage in Ein- oder Zweifamilienhäusern > Für den Einsatz in Deutschland empfehlen wir eine Antenne mit 65cm Durchmesser. > Verwenden Sie ein Quatro-LNB. (Ein Quatro-Switch-LNB ist ungeeignet.) Gehen Sie in der folgenden Reihenfolge vor: Richten Sie die Antenne mit Hilfe eines geeigneten Messgerätes aus. Installieren Sie die Anlage im stromlosen Zustand. -
Seite 7: Aufrüsten Einer Bestehenden Breitbandkabelverteilung
4.1 Aufrüsten einer bestehenden Breitbandkabelverteilung (bisher bis 860MHz) als SCR-Verteilung Vorteil: Für die Verteilung selbst müssen keine neuen Kabel verlegt werden, so dass Schmutz, Unannehmlichkeiten und Kosten entfallen. > Eine bestehende Koaxialverkabelung sollte auf ihre Tauglichkeit für Signale bis 2,15GHz überprüft werden. Das machen Sie am einfachsten so, indem Sie probewei- se am Übergabepunkt ein herkömmliches digitales Satellitensignal einspeisen und dieses an der entferntesten Stelle über einen F-Stecker (ohne die vorhandene Antennendose) wieder auskoppeln und es am oberen Bandende auf seine Qualität... - Seite 8 Schaltskizze: Traffic-Indikator...
-
Seite 9: Ergänzen Einer Bestehenden Sat-Block-Verteilanlage
4.3 Ergänzen einer bestehenden Sat-Verteilanlage Vorteil: Der TechniRouter ist mit allen TechniSat-Multischaltern kombinierbar. In einem bereits mit Multischaltern verkabeltem Haus hilft eine Kaskadiermatrix des TechniRouters, welche vor eine vorhandene Grundeinheit eines Multischalters eingefügt wird, den Bedarf an weiteren Anschlussstellen zu decken. Stellen Sie hierbei den Schiebeschalter der TechniRouter-Kaskadiermatrix auf „optional mit Netzteil“. -
Seite 10: Inbetriebnahme, Konfigurierung
Koaxialkabel CoaxSat 2150 (Art.-Nr. 0002/3107) oder (Art.-Nr. 0001/3106). > TechniSat empfiehlt, für professionelle Installationen keine F-Stecker zu verwenden, die auf das Kabel aufgeschraubt werden. Für den Heimgebrauch, wo selten spezielle Konfektionierungswerkzeuge zur Verfügung stehen, sind sie anzuraten. Kaufen Sie möglichst solche mit Kabelmantel-Überwurfmutter. -
Seite 11: Erstinbetriebnahme Der Anlage
Ausgang angeschlossenen Geräte stören und damit eine Übertra- gung (bei laufendem Betrieb zumindest aber den Programmwechsel der anderen) unmöglich machen! Konfigurieren der Empfänger: Wir beschreiben hier die Konfigurierung mit TechniSat-Empfängern (siehe auch deren Bedienungsanleitung), der Vorgang mit anderen Empfängern kann abweichen. 4.5.1 Erstinbetriebnahme der Anlage >... -
Seite 12: Traffic-Indikator
Die erfolgreiche Zuordnung des gewählten Kanals ist ggfls. erkennbar am Ausschlag der Pegel-/Qualitätsanzeige (im unteren Bereich der Bildschirmanzeige) für den eingestellten Testtransponder. Nach Verlassen der Menüs können nun die Programme der über den TechniRouter empfangenen Satellitenposition wie beim herkömmlichen Empfang angewählt werden. -
Seite 13: Bau Von Anlagen Mit Mehr Als Einer Kaskade
5 Bau von Anlagen mit mehr als einer Kaskade Verteilanlagen für Satelliten- und Breitbandkabel- (bzw. terrestrische) Signale mit mehr als 24 Anschlussstellen sollten nur von Fachleuten installiert werden, die über das Wissen um die Zusammenhänge und ein selektives Antennenmessgerät verfügen. Für „sparsam“... -
Seite 14: Weitergehende Hinweise Zu Kabeln Und Dosen
5.1 Weitergehende Hinweise zu Kabeln und Dosen Kabel: Tabelle 1: (Dämpfung (dB / x Meter) einsetzbarer Kabeltypen) CoaxSat 2150 MiniCoax / Multimedia Länge bei Frequenz / MHz 30 300 860 2150 300 860 2150 12,6 16,8 7,5 12,5 10,8 12,6 Loop-Widerstand (Seele und Schirm) •... -
Seite 15: Planung
Unterputz-Verteilschrank: Für die Installation im Treppenhaus, am besten für eine Sternverteilung aus der Hausmitte heraus, sollten Sie einen Unterputz- oder Aufputzverteilschrank einsetzen. In ihm finden bei Bedarf auch ein Zwischenverstärker oder andere Baugruppen mit Platz. Wir raten, dessen Tür mit einem Einbau-Sicherheitsschloss zu verschließen. 5.2 Planung Für etwas größere Verteilanlagen ist eine Reichweitenrechnung und damit die Betrachtung folgender Punkte unbedingt notwendig:... -
Seite 16: Installation Der Komponenten
Terrestrik: Die Geräte sind sowohl für die Übertragung von DVB-T- und DVB-C-Signalen als auch von analogen Signalen geeignet. > Auf Grund der erheblichen Dämpfung über TechniRouter, Dosen und Ausgangskabel (Baumverteilung) sollte der Eingangspegel von DVB-Signalen entsprechend hoch angesetzt sein. Analoge Signale sollten nochmals 15dB höher sein. >... -
Seite 17: Technische Daten
6 Technische Daten Gerät TechniRouter TechniRouter TechniRouter TechniRouter 5 / 1x8 G 5 / 1x8 K 5 / 2x4 G 5 / 2x4 K Bestellnummer 0000/ 3290 0000/ 3291 0000/3292 0000/3293 Terrestrik: 47 ... 862 MHz, Terr. Sat. Terr. Sat. Terr. -
Seite 18: Fehlersuchhilfen
7 Fehlersuchhilfen Fehler Mögliche Ursachen Abhilfe keine Funktion Ungeeigneter Receiver Receiver unterstützt kein SCR-LNB nach EN 50494. kein Bild, kein Ton Antennenausrichtung stimmt Überprüfen Sie die Signale aus dem LNB mit nicht einem Antennenmessgerät oder dem Sat- Receiver im Quatro-LNB-Mode, siehe Punkt 4.1. - Seite 19 Fehler Mögliche Ursachen Abhilfe DVB-S-Signal ver- Ihre Kanalfrequenz ist doppelt Wählen Sie bei manueller Frequenzeingabe schwindet zeitweise belegt (meist periodisches oder bei der Listenauswahl evtl. versuchswei- Verschwinden) se einen anderen, freien Kanal. Ein anderer Teilnehmer führt Bei wiederholtem Auftreten sollten Sie mit den einen Setup durch.
-
Seite 20: Rechenhilfen Für Reichweitenrechnungen
Im Stamm ist der Widerstand wegen gleichspannungsmäßiger Parallelschaltung von 4 einzelnen Koaxialkabeln kleiner als der eines einzelnen Kabels. Ihr Gerät ist CE-zugelassen und erfüllt alle erforderlichen EU-Normen! Änderungen und Druckfehler vorbehalten. Stand 06/08 TechniSat und TechniRouter sind eingetragene Warenzeichen der TechniSat Digital GmbH Postfach 560 54541 Daun...
