6.2.2 Konfigurieren der CU 352
Damit die Anlage ordungsgemäß funktioniert, muss die CU 352 in
der Control MPC zuvor mit Hilfe einer oder mehrerer GSC-
Dateien konfiguriert werden. GSC steht für Grundfos Standard
Configuration.
•
Für die Control MPC wird die GSC-Datei "Control MPC"
benötigt, die Informationen über den vorliegenden Anlagentyp
(E, ES, ED, etc.) und die Anzahl der Hauptpumpen im System
enthält.
•
Ist die Control MPC mit einem oder zwei IO 351B Modulen mit
der Bezeichnungsnummer A01 und A03 ausgerüstet, muss
zusätzlich die GSC-Datei "Control MPC - Optionen"
aufgespielt werden.
Die Konfiguration muss unbedingt in folgender Reihenfolge
durchgeführt werden:
1. Control MPC
2. Control MPC - Optionen (falls vorhanden)
3. Pumpendaten, falls vorhanden
4. Pumpendaten der Pilotpumpe, falls vorhanden
5. Servicekontaktinformationen, falls vorhanden.
Konfigurieren der Control MPC
Beispiel: Control MPC-ES mit drei Pumpen und zwei Optionen:
das E/A-Schnittstellenmodul und das Betriebsmeldeleuchten-
modul.
Der aufgedruckte Softwareaufkleber sieht dann wie folgt aus:
1. Control MPC
3. Hydro MPC
96307032
2. C-MPC options
4. H-MPC options
96592488
CONFIGURATION STEPS - PLEASE FOLLOW THE NUMBERS

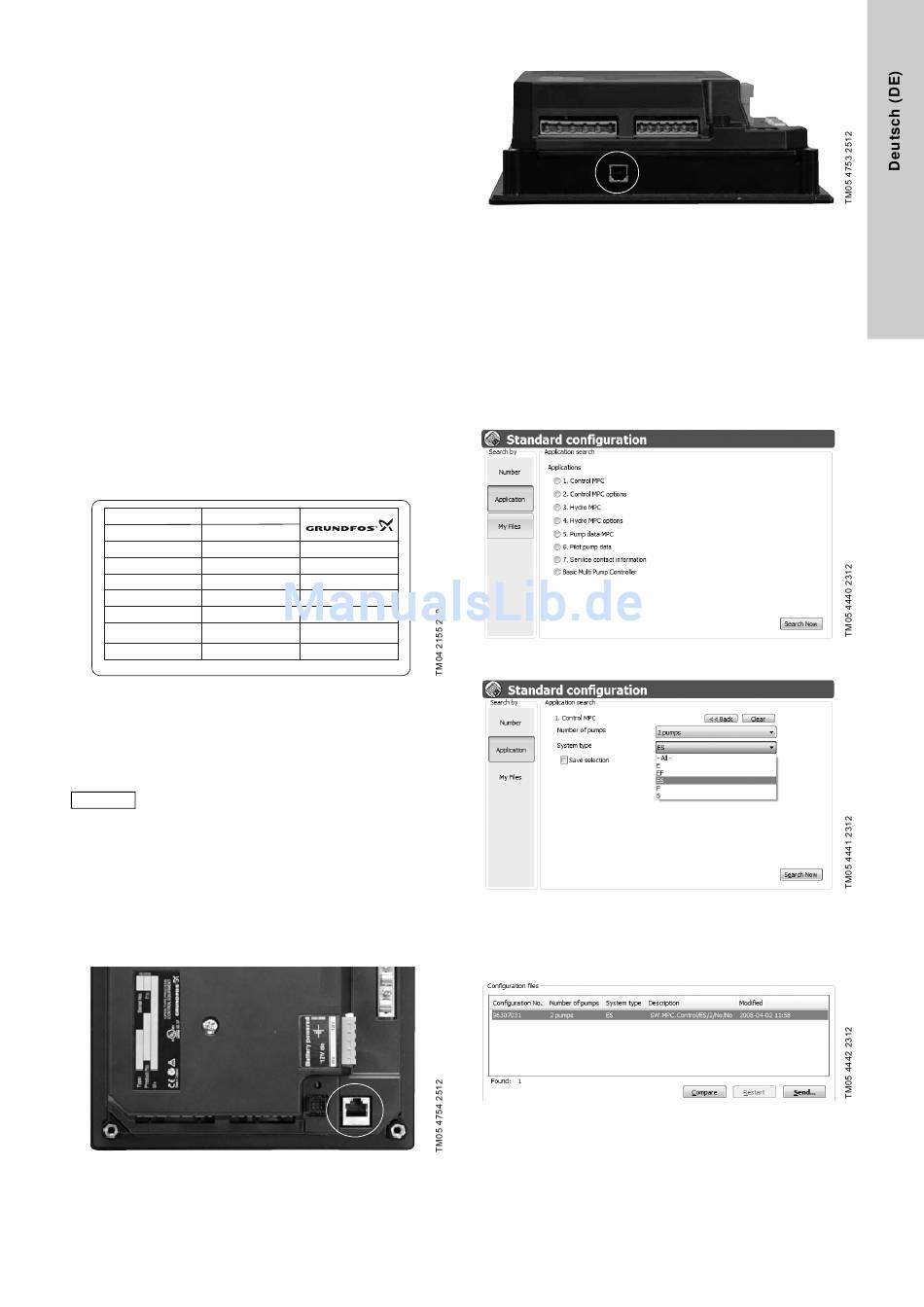

Abb. 14 Beispiel eines aufgedruckten Softwareaufklebers mit
GSC-Dateien
Nach dem Aufspielen der GSC-Datei (wenn keine
weiteren Konfigurationen vorgenommen werden
sollen) ist die CU 352 durch Anklicken der Schalt-
fläche [Restart] im PC Tool rechts unten neu zu
Hinweis
starten.
Nach dem Anklicken der Schaltfläche [Restart]
wird die CU 352 initialisiert. Der Vorgang dauert
ca. 25 Sekunden.
Schritt-für-Schritt-Anleitung für das Konfigurieren
der Control MPC
1. Alle Sicherungsautomaten der Pumpen ausschalten.
2. Das PC-Tool an den Serviceanschluss (TTL) oder den
USB-Anschluss der CU 352 anschließen.
Abb. 15 Serviceanschluss (TTL)
5. Pump data
96586126
Abb. 16 USB-Anschluss
3. Die Spannungsversorgung zur Control MPC einschalten.
4. Das Programm PC Tool E-Products starten.
5. Sobald die Kommunikation aufgebaut worden ist, erscheint in
der "Netzwerkliste" des PC Tools das Symbol für die CU 352
und für alle vorhandenen IO 351 Module.
6. In der Netzwerkliste den Eintrag "CU 352" wählen.
7. Im PC Tool die Funktion "Standard configuration" wählen.
[F6].
8. Die Schaltfläche "Search by" anklicken und "Anwendung"
wählen.
9. Die entsprechende Anwendung anklicken.
10. Aus den "Drop-Down-Menüs" die Konfiguration der aktuellen
Anwendung auswählen.
11. Nach dem Auswählen die Schaltfläche [Search Now]
anklicken. Daraufhin wird die Konfigurationsdatei angezeigt.
12. Als Ergebnis des zuvor beschriebenen Suchvorgangs liegt
jetzt die passende Konfigurationsdatei vor. Im Feld
"Configuration files" können Informationen zu den
Konfigurationsdateien aufgerufen werden. Anhand der
Informationen prüfen, ob die Konfigurationsdatei zur Anlage
passt.
33
