Anschluss unter Verwendung des optionalen seriellen RS-232-
Erweiterungsmoduls
Das optionale serielle RS-232-Erweiterungsmodul bietet eine alternative Möglichkeit, ein
interaktives Whiteboard der 600-Seria an einen Computer anzuschließen. Dieses Modul nutzt eine
externe Spannungsversorgung, um das SMART Board interaktive Whiteboard mit Strom zu
versorgen.
Sie können ein herkömmliches, nicht gekreuztes RS-232-DB9-Kabel mit Stecker und Buchse
verwenden, um das serielle RS-232-Erweiterungsmodul an den Computer anzuschließen.
Anschluss unter Verwendung des optionalen seriellen RS-232-
Erweiterungsmoduls
1. Falls die SMART Board-Software noch nicht installiert ist, legen Sie die CD mit der SMART
Board-Software in das CD-Laufwerk ein.
Das Installationsprogramm für die SMART Board-Software startet in den meisten Fällen
automatisch. Falls das Programm nicht automatisch startet, wählen Sie
Start > Ausführen und geben Sie x:\autorun.exe ein, (wobei Sie x: durch den Buchstaben
des CD-ROM-Laufwerks ersetzen müssen). Installieren Sie die SMART Board-Software
gemäß den Anleitungen auf dem Bildschirm.
HINWEIS: Auf die Frage, ob ein Eintrag für die SMART Board-Software zum Startmenü
hinzugefügt werden soll, sollten Sie mit Ja antworten. Dann werden die SMART Board-
Werkzeuge immer geöffnet und das interaktive Whiteboard ist ohne weitere
Bedienungsschritte stets vollständig einsatzbereit.

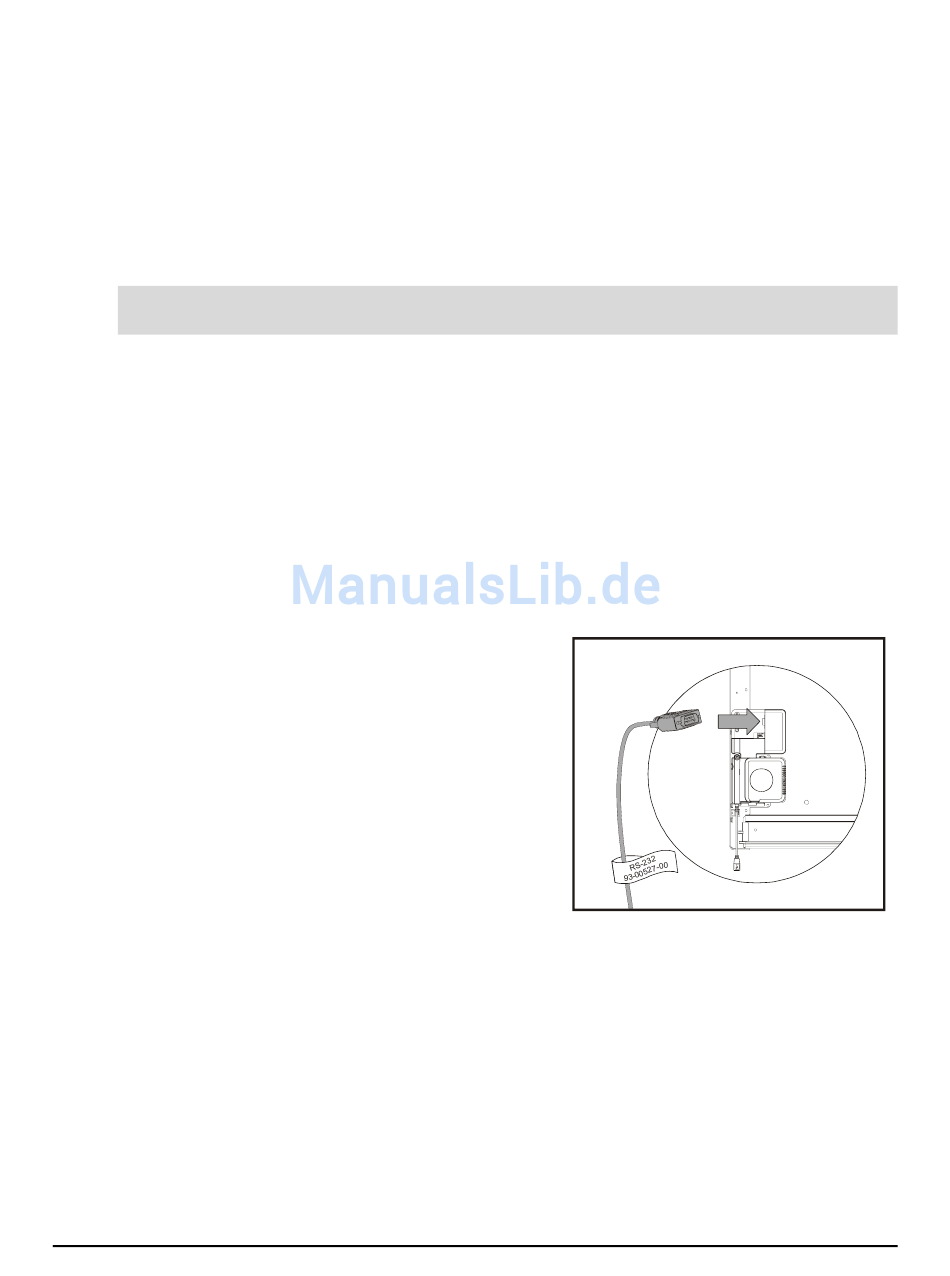

2. Schließen Sie den DB9M-Stecker des
mitgelieferten Kabels (oder eines entsprechenden
Ersatzkabels) an der neunpoligen Buchse an der
Seite des RS-232-Moduls an, die sich an der
unteren rechten Ecke des SMART Board
interaktiven Whiteboards auf der Rückseite
befindet.
HINWEIS: Der DB9-Anschluss am
Erweiterungsmodul ist nicht mit Halteschrauben
ausgestattet, die eine Verschraubung des
seriellen Kabels ermöglichen würden. Die
Kabelführung am RS-232-Erweiterungsmodul ist
so gestaltet, dass Zugkräfte nur in Richtung des
Steckers entstehen können. Sollte jemand über
das Kabel stolpern oder daran ziehen, löst sich
das nicht verschraubte Kabel lediglich aus der Buchse, so dass keine Beschädigungen an der
Buchse oder den Anschlussstiften entstehen.
Sie können das serielle Kabel bei der Montage des interaktiven Whiteboards an der Wand
auch durch die entsprechenden Kanäle auf der Rückseite des RS-232-Erweiterungsmoduls
und des Controller-Moduls führen, um Belastungen des Kabels zu vermeiden.
Anschließen des interaktiven Whiteboards an einen Computer
25
