Bedienfeld
Über das Bedienfeld nehmen Sie verschiedene Einstellungen (wie Einstellen der DMX Adresse des MAC
Allure Profile) vor. Sie können über das hinterleuchtete Display und die Menütasten verschiedene Daten
auslesen, Service-Funktionen ausführen und Fehlermeldungen anzeigen.
A
B
Beim Einschalten initialisiert sich der MAC Allure Profile. Dann zeigt er seine DMX-Adresse (oder
Geräte-ID, wenn eine ID zugewiesen wurde) und Statusmeldungen (siehe Seite 32) im Display A an.
Die Display-Darstellung kann sich lageabhängig einstellen. Nehmen Sie die Einstellung im Menü
PERSONALITY DISPLAY oder im Shortcut-Menü (siehe "Shortcuts" auf Seite 10) vor.
Verwenden der Menütasten
• Mit der Menü-Taste C oder der Enter-Taste E öffnen Sie das Menü.
• Mit den Auf- / Ab-Tasten D blättern Sie durch das Menü.
• Drücken Sie die Enter-Taste E, um ein Menü zu öffnen oder eine Auswahl zu bestätigen.
• Der aktuell ausgewählte Menü-Eintrag wird mit einem Sternchen
• Mit der Menü-Taste C rufen Sie die nächsthöhere Menü-Ebene auf.
Status LED
Die LED F neben den Menütasten zeigt den Gerätestatus über ihre Farbe und Leuchtverhalten an:
• GRÜN: Alle Parameter normal.
• ORANGE: Warnung (z.B. Service-Intervall erreicht).
Wenn der ERROR MODE auf Normal gesetzt wurde, wird die Warnmeldung im Display gezeigt. Wenn
der ERROR MODE auf Silent gesetzt wurde, müssen Sie das Display mit Enter E aktivieren, um die
Meldung anzuzeigen.
• ROT: Fehlermeldung.
Wenn der ERROR MODE auf Normal gesetzt wurde, wird die Fehlermeldung im Display gezeigt. Wenn
der ERROR MODE auf Silent gesetzt wurde, müssen Sie das Display mit Enter E aktivieren und den
ERROR MODE auf Normal setzen oder die SERVICE_ERRO Liste aufrufen, um die Meldung
anzuzeigen.
• BLINKEND: Kein gültiges DMX Signal erkannt.
• KONSTANT: Gültiges DMX Signal erkannt.
Die Status LED ist nur bei aktivem Display aktiv. Wenn sich das Display ausschaltet, wird auch die Status
LED deaktiviert.
DMX ADDRESS
DMX RANGE
A - XLR Verbinder
B - EtherCON Verbinder
C - Menü
D - Auf / Ab

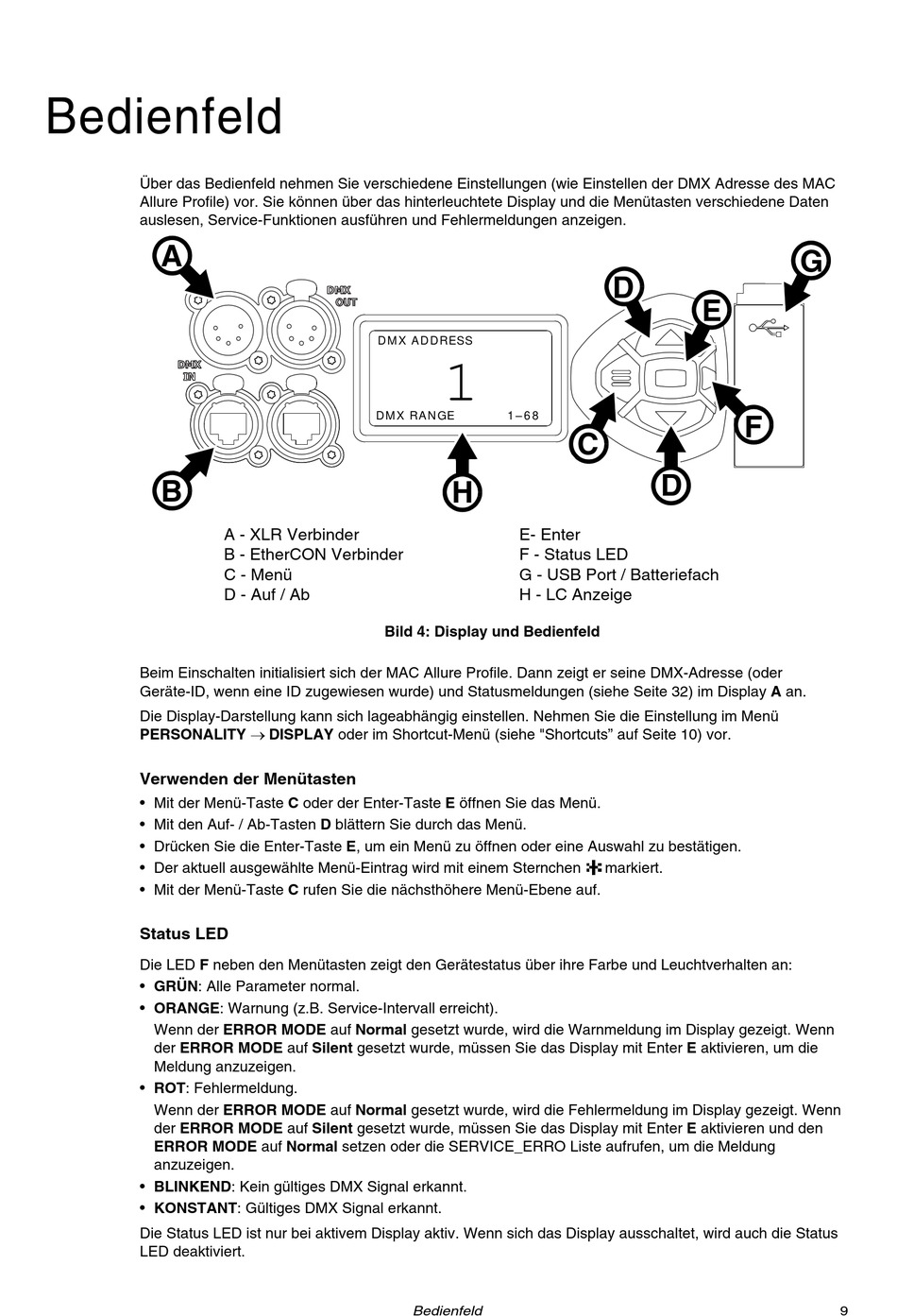

Bild 4: Display und Bedienfeld
