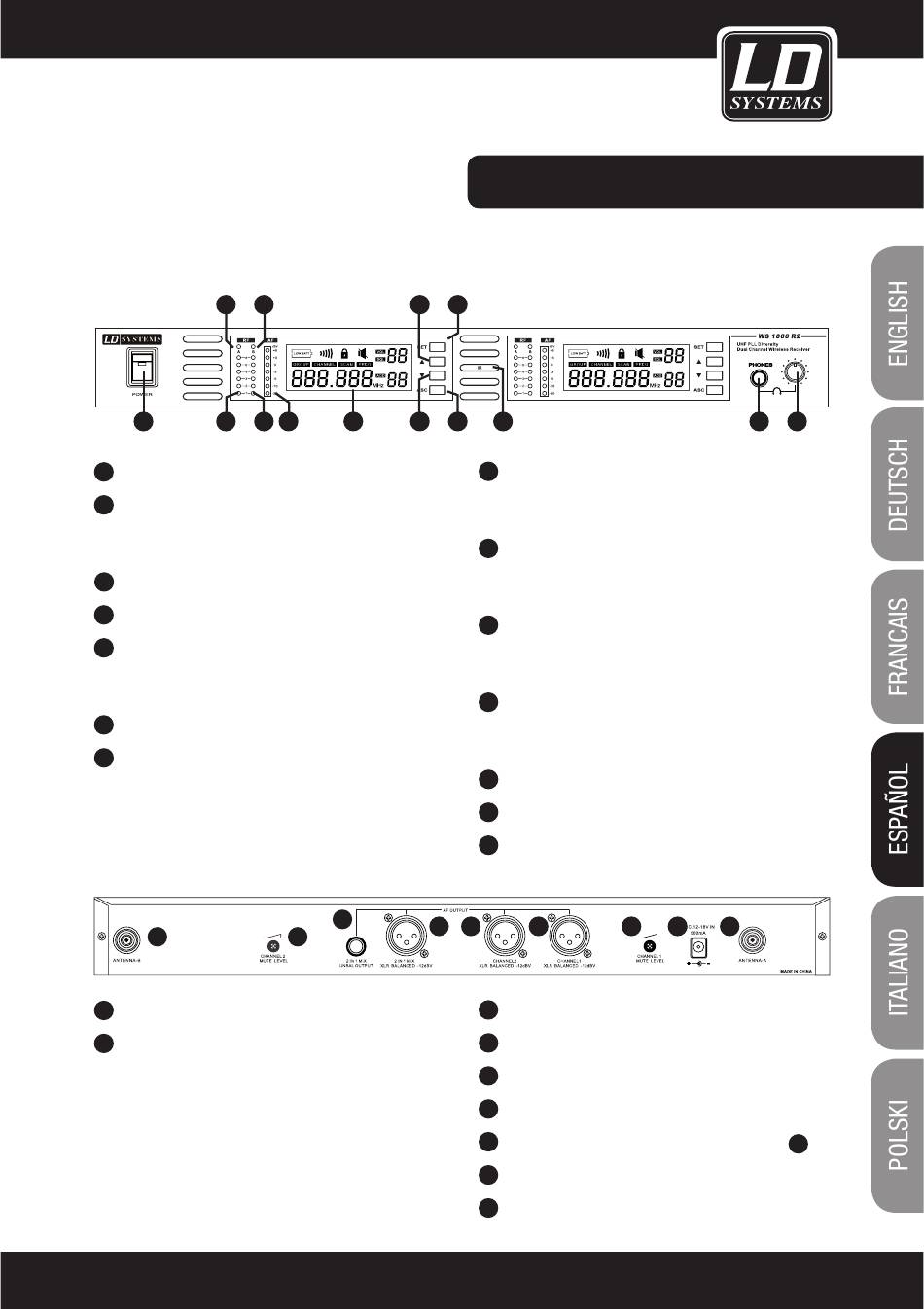

PANELFRONTAL:
2
5
1
3
4
INTERRUPTOR DE ENCENDIDO
1
INDICADOR DE RECEPCIÓN POR ANTENA A
2
Se ilumina para indicar que la antena receptora A
está activada.
INDICADOR DE NIVEL RF DE ANTENA A
3
INDICADOR DE NIVEL RF DE ANTENA B
4
INDICADOR DE RECEPCIÓN POR ANTENA B
5
Se ilumina para indicar que la antena receptora B
está activada.
INDICADOR DEL NIVEL DEL CANAL 1 DE AUDIO
6
PANTALLA LCD DE GRUPO Y CANAL 1
7
Consulte la sección "Configuración del sistema"
más adelante.
PANELPOSTERIOR:
1
CONECTOR DE ANTENA B
1
UMBRAL DE SILENCIO DEL CANAL 2
2
Ajuste del valor del umbral de silencio del canal 2.
En general, no es necesario cambiar este valor, ya
que viene correctamente configurado de fábrica.
Sin embargo, en caso de interferencias, se puede
anular este valor umbral utilizando un destornilla-
dor para girar el potenciómetro en sentido horario
hasta que se apague el LED de señal RF.
8
9
6
7
10
11
3
4
2
RECEPTOR LD WS1000R2:
12
BOTÓN ARRIBA
8
Utilice este botón para desplazarse por el
menú.
BOTÓN DE CONFIGURACIÓN DEL SISTEMA
9
Consulte la sección "Configuración del
sistema" más adelante.
BOTÓN ABAJO
10
Utilice este botón para desplazarse por el
menú.
BOTÓN ASC (SINCRONIZACIÓN)
11
Pulse este botón para conectar por infrarrojos
el transmisor y el receptor.
RECEPTOR DE INFRARROJOS (IR)
12
JACK PARA AURICULARES DE 6,3 MM
13
CONTROL DE VOLUMEN DE AURICULARES
14
5
6
7
JACK DE SALIDA DE 6,3 MM DE MEZCLA
3
XLR DE SALIDA DE MEZCLA
4
XLR DE SALIDA DEL CANAL 2
5
XLR DE SALIDA DEL CANAL 1
6
UMBRAL DE SILENCIO DEL CANAL 1 (VÉASE
7
TOMA DEL ADAPTADOR DE CORRIENTE
8
CONECTOR DE ANTENA A
9
13
14
8
9
)
2
