Inhaltszusammenfassung für LD Systems LDMEI1000G2

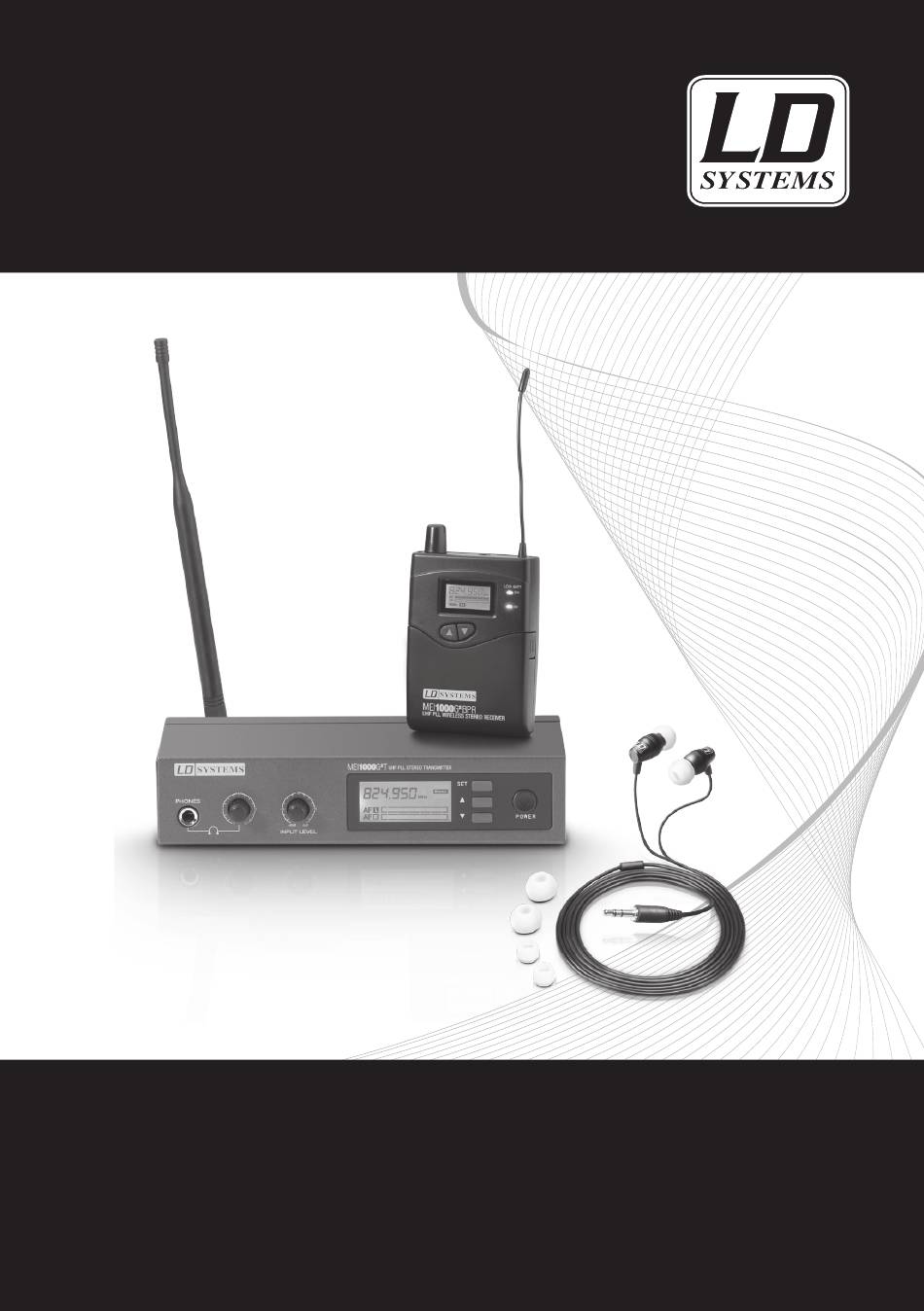

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D`UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘ USO LDMEI1000G² WIRELESS IN EAR MONITORING SYSTEM...
- Seite 24 Sie haben die richtige Wahl getroffen! Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungs- losen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können.
- Seite 25 LDMEI 1000G² WIRELESS IN EAR MONITORING SYSTEM...
- Seite 26 sicherheitsHINWEISE: 1. Lesen Sie diese Anleitung bitte sorgfältig durch. 2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf. 3. Befolgen Sie die Anweisungen. 4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät. 5.
- Seite 27 sicherheitsHINWEISE: buchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden. 26. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten.
-
Seite 28: Systemkomponenten
SYSTEMkOMPONENTEN: POWER Sender Antenne 2“AA“ Batterien POWER Netzteil Taschenempfänger Ohrhöhrer... -
Seite 29: Anschlüsse, Bedien- Und Anzeigeelemente
ANSChLüSSE, BEDIEN- UND ANZEIGEELEMENTE: SENDER: Vorderseite POWER POWER-TASTE Zum Einschalten Taste zwei Sekunden gedrückt halten. Zum Ausschalten Taste zwei Sekunden gedrückt halten. TASTE PFEIL NACH UNTEN Bedienung siehe Kapitel „Systemeinstellungen”. TASTE PFEIL NACH OBEN Bedienung siehe Kapitel „Systemeinstellungen”. SET (PROGRAMMIERTASTE) Bedienung siehe Kapitel „Systemeinstellungen”. - Seite 30 ANSChLüSSE, BEDIEN- UND ANZEIGEELEMENTE: SENDER: POWER Rückseite kLEINSPANNUNGSBUCHSE Anschluss für Netzteil 12 - 18V DC (im Lieferumfang). BALANCED INPUT LEFT / RIGHT Symmetrische Eingänge links und rechts (XLR / 6,3 mm Klinke Combo). In der Mono Betriebsart ist lediglich der rechte Eingang (RIGHT) verwendbar. Schaltbare Pegeldämpfung für hohe Eingangspegel.
- Seite 31 ANSChLüSSE, BEDIEN- UND ANZEIGEELEMENTE: TASCHENEMPFÄNGER: ON/OFF - VOLUME Ein- / Ausschalter und Lautstärkeregler. Zum Ein- schalten den Knopf nach rechts (im Uhrzeigersinn) über den Rastpunkt hinaus drehen. Zum Aus- schalten nach links (gegen den Uhrzeigersinn) über den Rastpunkt hinaus drehen. Drehen nach links verringert, Drehen nach rechts erhöht die Laut- stärke.
-
Seite 32: Systemeinstellung
SYSTEMEINSTELLUNG: SENDEREINSTELLUNGEN: HAUPTMENÜ Im Hauptmenü werden Funkfrequenz, Betriebsart (Mono/Stereo) und Signalpegel (AF L und AF R) angezeigt. AUSWAHL EINER FREQUENZGRUPPE 1 - 8 Drücken sie die SET-Taste so oft, bis „GROUP SELECT“ im Display erscheint. Drücken Sie die Tasten bzw. um die gewünschte Frequenzgruppe auszuwählen. -
Seite 33: Empfängereinstellungen
SYSTEMEINSTELLUNG: EMPFÄNGEREINSTELLUNGEN: Um Einstellungen am Empfänger vornehmen zu können, drücken Sie leicht auf die markierten Stellen an den Seiten des Batteriefachdeckels und klappen diesen nach vorne. Die Tasten Escape (ESC) und SET sind nun zugänglich. Um nach einer Einstellungsänderung zum Hauptmenü zurückzukehren, drücken Sie auf Escape (ESC). -
Seite 34: Sperren Des Empfängers
SYSTEMEINSTELLUNG: LIMITER Drücken Sie die SET-Taste so oft bis „LIMITER“ im Display erscheint und blinkt. Mit Hilfe der bzw. Taste können Sie den Limiter aktivieren (Limiter ON) bzw. deaktivieren (Limiter OFF). SPERREN DES EMPFÄNGERS Drücken Sie die SET-Taste so oft, bis das Schlosssymbol im Display erscheint. -
Seite 35: Stereo-Betriebsart
SYSTEMEINSTELLUNG: EMPFÄNGEREINSTELLUNGEN: STEREO-BETRIEBSART Für die Übertragung eines stereofonen Audiosignals wählen Sie die Stereo-Betriebsart. Drücken Sie die SET-Taste so oft bis „FO OFF“ bzw. “FO ON” im Display erscheint und blinkt. Mit Hilfe der bzw. Tasten können Sie nun die Stereo-Betriebsart aktivieren (FO OFF). In der Stereo-Betriebsart sind die beiden Eingangssignale des Senders jeweils links und rechts über einen am Empfänger angeschlossenen Kopfhörer zu hören. - Seite 36 SYSTEMEINSTELLUNG: FOCUS-BETRIEBSART (AUCH ALS “DUAL-MONO” BEkANNT) Um zwei Mono-Signale im Zentrum des Panoramafelds hören und in der Lautstärke individuell anpassen zu können, wählen Sie die Focus-Betriebsart. Beispiel Rockband (Anwender ist der Sänger): Das erste Mono-Audiosignal besteht aus einem Mix aus Schlagzeug, Bass und Gitarre (Mischpult Monitorweg 1).
-
Seite 37: Aufstellung Und Fehlerbehebung
AUFSTELLUNG UND FEhLERBEhEBUNG: AUFSTELLUNG Für eine optimale Übertragung stellen Sie den Sender in einer Mindesthöhe vom 1 m auf und richten die Antenne senkrecht nach oben. Wenn mehrere drahtlose Systeme in einer Installation verwendet werden, achten Sie bitte darauf, dass sich deren Antennen nicht berühren oder kreuzen. Stellen Sie den Sender nicht in der direkten Nähe von Metallobjekten und digital kontrollierten Geräten auf (CD-Player, Computer, Digitalpult, etc. -
Seite 38: Fehlerbehebung
FEhLERBEHEBUNG: Stereo- und Focus-Betriebsart: Ausschließlich rechtes Eingangssignal des Senders ist zu Sender: Sender befindet sich in Den Sender in die Stereo-Betriebsart hören, obwohl der der Mono-Betriebsart. bringen. Empfänger sich in der Stereo-Betriebsart befindet und beide Eingänge des Senders belegt sind. Ein Mono-Signal soll übertragen werden, das Signal ist aber... - Seite 39 FREQUENZLISTE: Group 1 Group 2 Group 3 Group 4 Group 5 Group 6 Group 7 Group 8 Channel 1 863.100 863.100 863.200 863.150 863.150 863.100 863.250 863.250 Channel 2 863.500 863.500 863.700 863.550 863.950 863.700 863.650 863.850 Channel 3 864.300 864.000 864.100 864.050...
-
Seite 40: Spezifikationen
SPEZIFIkATIONEN: Modellbezeichnung: LDMEI1000G2 Produktart In-Ear Monitoring Set Funkfrequenzbereich 823 - 832 MHz, 863 - 865 MHz Gewicht 1,3 kg LDMEI1000G2BPR Produktart Taschenempfänger Kanäle 96 (8 Gruppen à 12 Kanäle) Übertragungsverfahren FM, stereo Frequenzgang 60 Hz - 16000 Hz Geräuschspannungsabstand 80 dB Klirrfaktor (THD) <... - Seite 41 speziFiKationen: LDMEI1000G2T Produktart Sender Kanäle 96 (8 Gruppen à 12 Kanäle) Übertragungsverfahren FM, stereo HF-Ausgangsleistung 10 mW Frequenzgang 60 Hz - 16000 Hz Geräuschspannungsabstand 85 dB Eingänge Eingangsanschlüsse 6,3 mm Klinke, XLR Eingangsimpedanz (kOhm) 14 kOhm Antennenanschluss Bedienelemente Input Level, Power, Up, Down, Pad, Set, Volume Headphone Anzeigeelemente LC-Display...
-
Seite 42: Garantiebestimmungen
GARANTIEBESTIMMUNGEN Diese Garantie erstreckt sich auf die Marken Adam Hall, LD Systems, Defender, Palmer und Cameo. Sie gilt für alle Produkte im Vertrieb von Adam Hall. Diese Garantieerklärung berührt nicht die gesetzlichen Gewährleistungsansprüche an den Hersteller, sondern er- weitert diese um zusätzliche Garantieansprüche gegenüber der Firma Adam Hall. -
Seite 43: Haftungsbeschränkung
herstellerERKLÄRUNGEN: HAFTUNGSBESCHRÄNKUNG Falls an Hardware-Produkten von Adam Hall innerhalb der Garantiezeit Material- oder Verarbeitungsfehler (gemäß der Garantieerklärung oben) auftreten, besteht Ihr alleiniger und ausschließlicher Anspruch aus dieser Garantie in der Reparatur oder dem Austausch des Geräts. Die maximale Haftung der Firma Adam Hall ist ent- sprechend dieser Garantie ausdrücklich auf den Kaufpreis oder die Kosten für eine Reparatur oder Ersatz –... -
Seite 44: Umweltschutz Und Energiesparen
herstellerERKLÄRUNGEN: kORREkTE ENTSORGUNG DIESES PRODUKTES (Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Perso- nenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. - Seite 134 WWW.lD-sYstems.COM adam hall Gmbh | Daimlerstrasse 9 | 61267 Neu-Anspach | Germany Tel. +49(0)6081/9419-0 | Fax +49(0)6081/9419-1000 web : www.adamhall.com e-mail : mail@adamhall.com...
