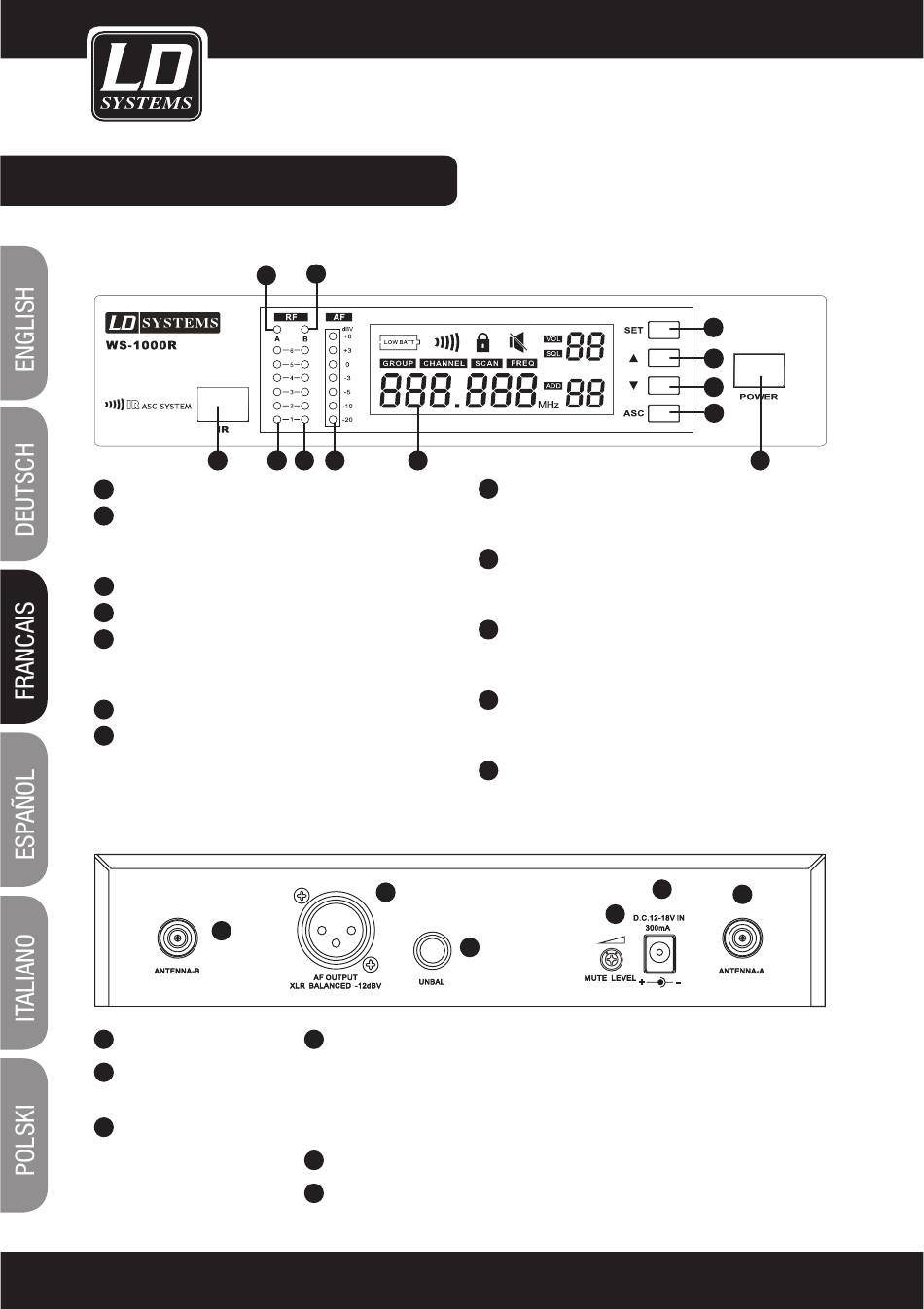

RÉCEPTEUR LD WS1000R2 :
DÉTECTEUR INFRAROUGE
1
INDICATEUR RÉCEPTION ANTENNE A
2
Cet indicateur s'allume lorsque l'antenne A reçoit
un signal.
NIVEAU HF ANTENNE A
3
NIVEAU HF ANTENNE B
4
INDICATEUR RÉCEPTION ANTENNE B
5
Cet indicateur s'allume lorsque l'antenne B reçoit
un signal.
NIVEAU CANAL AUDIO
6
NUMÉRO DE CANAL
7
Pour plus de détails, voir la section 'Configuration
Système'.
EMBASE ANTENNE B 50 Ω
1
CONNECTEUR DE SORTIE
2
AUDIO XLR
CONNECTEUR DE SORTIE
3
JACK 6,35 MM
48
5
2
1 3 4 6
2
1
RÉGLAGE FIN DE LA VALEUR DE SEUIL DE MUTE
4
En général, il n'est pas nécessaire de modifier ce réglage. Il a été effectué
correctement en usine. Mais en cas de réception de signaux parasites, vous
pouvez modifier cette valeur, émetteurs éteints, en tournant le potentiomètre
vers la droite, jusqu'à ce que la LED de signal HF s'allume.
EMBASE POUR BLOC SECTEUR
5
EMBASE ANTENNE B 50 Ω
6
7
TOUCHE Sync (ASC)
8
Appuyez sur cette touche pour établir une liaison
infrarouge entre l'émetteur et le récepteur.
TOUCHE 'BAS'
9
Cette touche s'utilise lors de la navigation dans
les menus.
TOUCHE 'HAUT'
10
Cette touche s'utilise lors de la navigation dans
les menus.
TOUCHE SET
11
Pour plus de détails, voir la section 'Configura-
tion Système'.
INTERRUPTEUR ON/OFF
12
PANNEAUARRIÈRE :
3
FACEAVANT :
11
10
9
8
12
5
6
4
