Inhaltszusammenfassung für LD Systems WSECO16
- Seite 16 Sie haben die richtige Wahl getroffen! Diese LD-Systems Produkte werden Sie lange Jahre durch Zuverlässigkeit, Wirtschaftlichkeit und einfaches Handling überzeugen. Dafür garantiert LD-Systems mit seinem Namen und seiner in vielen Jahren erworbenen Kompetenz als Hersteller hochwertiger Geräte. Nehmen Sie sich nun ein paar Minuten Zeit, diese Anleitung zu lesen. Wir möchten, dass Sie einfach und schnell in den Genuss dieser Technik kommen.

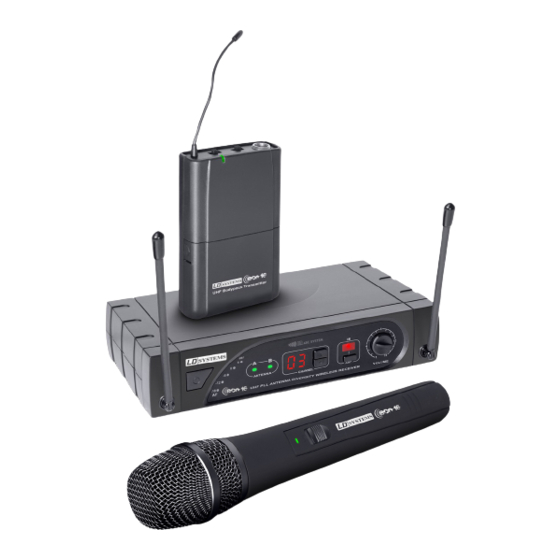

- Seite 17 LD WSECO16 UHF DIVERSITY WIRELESS SYSTEM ASC SYSTEM...
-
Seite 18: Vorsichtsmassnahmen
VORSICHTSMASSNAHMEN: 1. Bitte beachten Sie die Sicherheitshinweise und studieren Sie diese Anleitung sorgfältig. 2. Bewahren Sie alle Hinweise und Anleitungen sicher auf. 3. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise. 4. Beachten die in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung bitte Plastik und Papier bzw. -
Seite 19: Systemkomponenten
SYSTEMKOMPONENTEN: Alle Sets beinhalten folgende Systemteile: Empfänger Netzteil ASC SYSTEM Batterien Audiokabel Klinke 6,3 mm mono auf Klinke 6,3 mm mono Zusätzlich sind je nach Set folgende Zubehörteile enthalten: LDWSECO16HHD - ECO Set mit dynamischem LDWSECO16BPH - ECO Set mit Beltpack und Handmikrofon Headset Handmikrofon dynamisch... -
Seite 20: Ld Wseco16 Empfänger
LD WSECO16 EMPFÄNGER: VORDERSEITE: ASC SYSTEM A S C U H F P LL A N TE N N A D I V E R S I TY W I R E LE S S R E C E I V E R... - Seite 21 HANDSENDER: MIKROFONKOPF POWER / BATTERIE STATUS INDIKATOR Rote LED leuchtet, wenn die Batterie schwach ist. Grüne LED leuchtet, wenn das Mikrofon eingeschal- tet ist und der Batterie-Status ok ist. POWER SCHALTER BATTERIEABDECKUNG INFRAROT SCHNITTSTELLE BATTERIEWECHSEL Die Betriebsdauer der Batterie (Alkaline) beträgt ca. 8 Stunden.
- Seite 22 BELT PACK SENDER: ANTENNE AN/AUS SCHALTER Für Mute, Schalter in Mittelposition GAIN Gain Regler 3 Gain Settings sind am Belt Pack möglich. Mic: Mikrofon 0: Gitarre mit passiven Tonabnehmern -10 dB: Gitarre mit aktiven Tonabnehmern EINGANG 3-Pin Mini-XLR Eingang t t er BATTERIESTATUSANZEIGE Nach dem Einschalten, blinkt die Anzeige kurz auf.
-
Seite 23: Tipps Zur Verbesserung Der Performance
TIPPS ZUR VERBESSERUNG DER PERFORMANCE: •Richten Sie den Sender direkt auf den Empfänger aus („Sichtkontakt“ zwischen den Geräten). •Stellen Sie den Empfänger nicht in der Nähe metallener Objekte / Oberflächen oder digitaler Geräte (CD-Player, Computer etc.) auf. •Positionieren Sie den Empfänger so, dass er sich nicht unmittelbar vor einer Wand und mindestens 1 m über dem Boden befindet. -
Seite 24: Spezifikationen
SPEZIFIKATIONEN: SYSTEM BELTPACK SENDER Max. Audio-Eingangspegel: 0 dBV / +20 dBV Reichweite unter typischen Umgebungsbedin- Gain-Bereich: 30 dB gungen: 50 m Eingangsimpedanz: 470 kOhm Hinweis: Der tatsächlich nutzbare Sendebereich Abmessungen (H x B x T): 85 x 65 x 23 mm ist abhängig von Absorption und Reflexion des HF- Gewicht: 80 g, ohne Batterien Signals sowie Interferenzen. - Seite 25 FREQUENZLISTE: LDWSECO16 / LDWS1616 / Roadman / Roadboy Frequenzliste für intermodulationsfreien Nutzen von bis zu 3 Systemen Frequency MHz Simultaneous 863,100 863,900 864,500 864,900 863,200 863,300 863,400 863,500 863,600 863,700 863,800 864,000 864,100 864,200 864,300 864,400...
-
Seite 26: Optionales Zubehör
OPTIONALES ZUBEHÖR: LDWSECO1BP - Beltpack LDWS100GC - Gitarrenkabel Klin- Sender ke 6,3 mm mono auf mini XLR LDWS100MH1 - Headset schwarz LDWS100ML - Lavalier Mikrofon LDWSECO1MD - Handmikrofon dynamisch... -
Seite 27: Herstellererklärungen
HERSTELLERERKLÄRUNGEN: GARANTIEBESTIMMUNGEN Diese Garantie erstreckt sich auf die Marken Adam Hall, LD Systems, Defender, Palmer und Eminence. Die gesetzlichen Gewährleistungsrechte gegenüber dem Verkäufer werden von dieser Garantie nicht berührt. Viel- mehr begründet diese Garantie zusätzliche selbständige Ansprüche gegenüber Adam Hall. -
Seite 28: Haftungsbeschränkung
HAFTUNGSBESCHRÄNKUNG Wenn das unter der Marke Adam Hall vertriebene Produkt nicht entsprechend der obigen Garantie funktioniert, besteht Ihr alleiniger und ausschließlicher Anspruch aus dieser Garantie in der Reparatur oder dem Ersatz. Weitergehende Gewährleistungsansprüche bleiben hiervon unberührt. Die maximale Haftung von Adam Hall im Rahmen dieser Garantie ist ausdrückliche beschränkt auf den jeweils niedrigeren Betrag, der sich entweder aus dem Kaufpreis für das Produkt oder aus den Reparatur- bzw. -
Seite 29: Batterien Und Akkus
WEEE-DEKLARATION NOTE Ihr LD-Systems Produkt wurde unter der Verwendung hochwertiger Materialien und Komponenten die wieder- verwertet oder wieder verwendet werden können hergestellt. Dieses Symbol weist darauf hin, dass elektronische Geräte nicht im normalen Hausmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät bitte fachgerecht bei einer entsprechenden Stelle für Elektromüll und helfen Sie dabei unsere Umwelt zu schützen. - Seite 86 WWW.LD-SYSTEMS.COM Adam Hall GmbH | Daimlerstrasse 9 | 61267 Neu-Anspach | Germany Tel. +49(0)6081/9419-0 | Fax +49(0)6081/9419-1000 web : www.adamhall.com e-mail : mail@adamhall.com...
