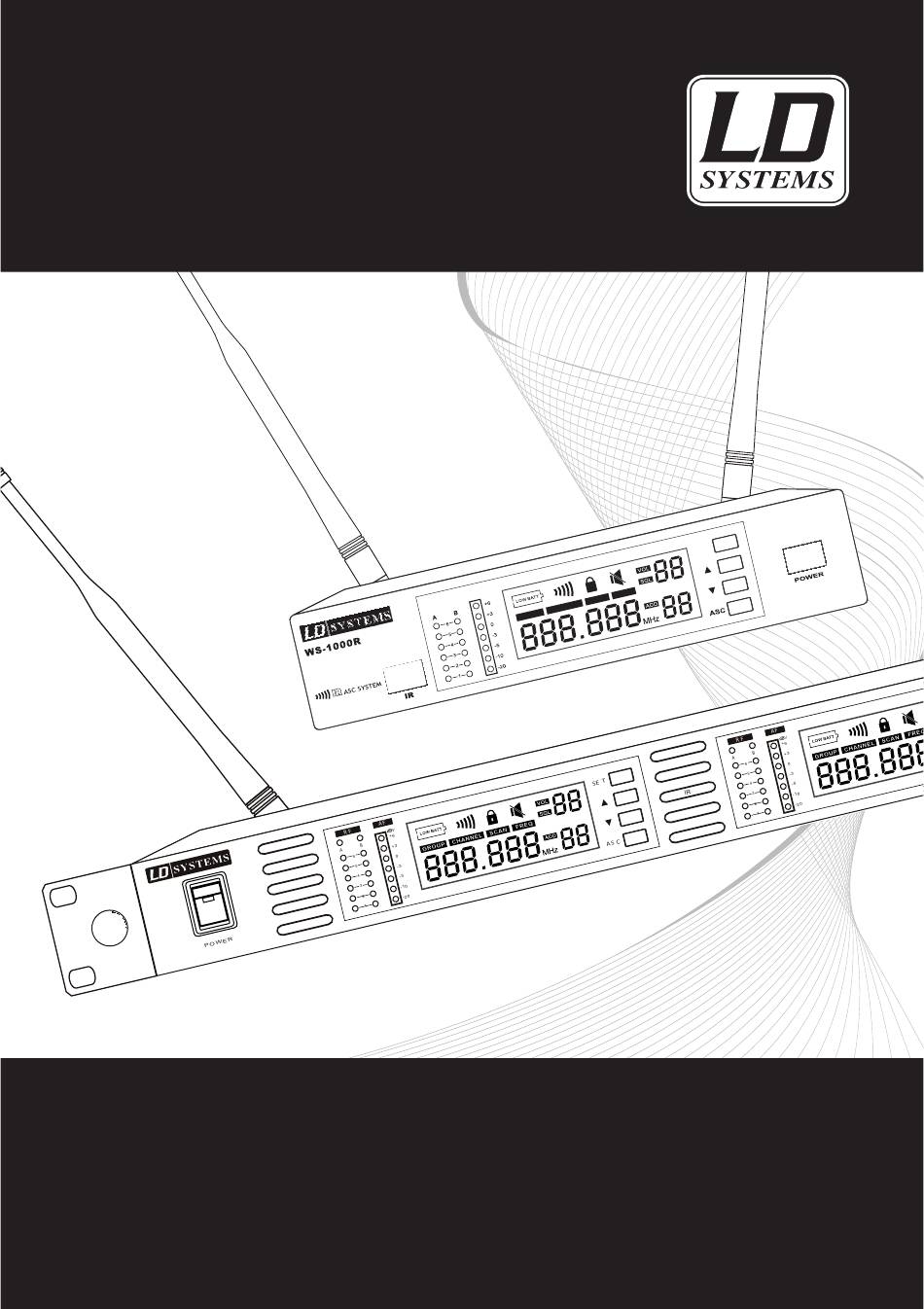

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D`UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘USO LD WS1000(2)(X) 160 CHN UHF PLL TRUE DIVERSITY WIRELESS SYSTEM...
- Seite 22 Mit einem Produkt von LD Systems haben Sie die richtige Wahl getroffen! Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungs- losen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte.
- Seite 23 LD WS1000(2)(X) 16 CHN UHF PLL TRUE DIVERSITY WIRELESS SYSTEM 790.850 - 813.800 MHz 838.850 - 864.900 MHz (X-Version)
-
Seite 24: Vorsichtsmassnahmen
VORSICHTSMASSNAHMEN: 1. Bitte beachten Sie die Sicherheitshinweise und studieren Sie diese Anleitung sorgfältig. 2. Bewahren Sie alle Hinweise und Anleitungen sicher auf. 3. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise. 4. Beachten die in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung bitte Plastik und Papier bzw. - Seite 25 EINLEITUNG: Für Anwender, die ein fortschrittliches UHF System aufstellen wollen, bietet das WS-1000 System eine exzellente Lösung. Mit seinen 160 Frequenzbändern eignet sich das WS-1000 für viele Anwendungsfälle wie zum Beispiel Live Shows, Broadcast, Meetings, für Instrumente, etc. Touch Taster und LCD Displays ermöglichen Ihnen einen schnellen und einfachen Aufbau. In diesem Handbuch erfah- ren Sie alles was dazu nötig ist, das System korrekt und sicher bedienen zu können.
- Seite 26 LD WS1000R PARTS: LDWS1000BPG(X) LDWS1000BPHH(X) LDWS1000BPH(X) LDWS1000BPL(X) LDWS1000BPW(X) LDWS1000HHD(X) LDWS1000HHC(X)
- Seite 27 LD WS1000R2 PARTS: LDWS1000BPHH2(X) LDWS1000BPH2(X) LDWS1000HBH2(X) LDWS1000HHC2(X) LDWS1000HHD2(X) LDWS1000HHL2(X)
-
Seite 28: Ld Ws1000R Empfänger
LD WS1000R EMPFÄNGER: FRONTSEITE: SYNC TASTE (ASC) INFRAROT (IR) FENSTER Drücken Sie hier um eine Infrarotverbindung ANTENNE A EMPFÄNGER ANZEIGE zwischen Sender und Empfänger herzustellen. Anzeige leuchtet bei Empfang, wenn Empfänger A PFEILTASTE NACH UNTEN an ist. Verwenden Sie diese um im Menü zu navigieren. ANTENNE A SIGNALSTÄRKE ANZEIGE PFEILTASTE NACH OBEN ANTENNE B SIGNALSTÄRKE ANZEIGE... -
Seite 29: Ld Ws1000R2 Empfänger

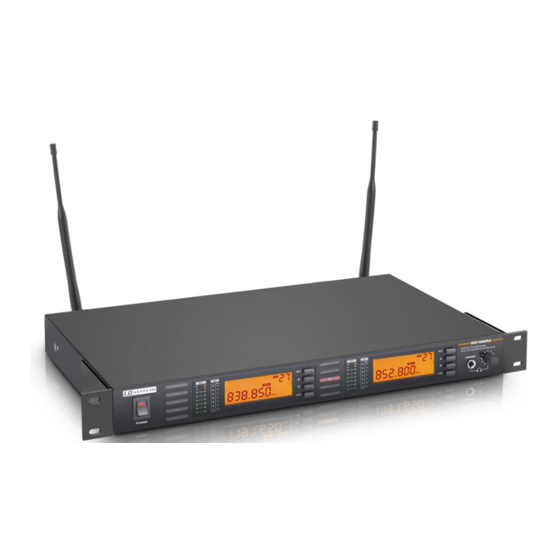

LD WS1000R2 EMPFÄNGER: FRONTSEITE: SYSTEM SETUP TASTE ON/OFF SCHALTER Sehen Sie bitte im System Setup nach. ANTENNE A EMPFÄNGER ANZEIGE PFEILTASTE UNTEN Anzeige leuchtet wenn Antenne A empfängt . Verwenden Sie diese Taste um im Menü zu ANTENNE A RF ANZEIGE navigieren. - Seite 30 BELTPACK: Antenne LCD Anzeige Sehen Sie bitte “System Setup” auf Seite 7. Power/ASC Anzeige Grün leuchtend: Betrieb an Grün blinkend: IR Übertragung in Gange Mute Anzeige Rot zeigt den Mute modus an Power/Mute Schalter Drücken Sie 3 Sekunden lang um an oder auszuschalten IR Fenster Um Synchronisationsfrequenzen per Infrarot zu empfangen.
-
Seite 31: Programmierung Sender
HANDSENDER: PROGRAMMIERUNG SENDER: Dynamisches Mikrofon (WS-1000MD) Kondensatormikrofon (WS-1000MC) LCD Anzeige Betriebsschalter Einstellung für die Empfindlichkeit des Mikrofons (nach links gedreht, weniger, nach rechts höher) Sehen Sie bitte in den Systemeinstellungen nach. Handsender Funktionen: Empfängt Infrarotsignale um Sender und Empfänger zu synchronisieren. -
Seite 32: Systemeinstellungen
SYSTEMEINSTELLUNGEN: PROGRAMMIERUNG RECEIVER: Auswahl der Gruppe und des Kanals: Drücken Sie „SET“ bis „GROUP“ aufleuchtet, Drücken Sie dann die Pfeiltasten um eine Frequenzgruppe auszuwählen Drücken Sie nun erneut „ SET“ bis „CHANNEL“ angezeigt wird, wählen Sie mit den Pfeiltasten den gewünschten Kanal aus Um mit mehreren Systemen beste Ergebnisse zu erzielen, weisen Sie alle Geräte der selben Gruppe zu und stellen Sie in jedem Gerät eine andere Frequenz ein. - Seite 33 SYSTEMEINSTELLUNGEN: Batteriestatus: Sowohl Handsender als auch Bodypack zeigen den Batteriestand im Display an (sehen Sie die nebenstehende Abbildung Group- und Kanalanzeige: Nachdem die Verbindung zwischen bei- den Geräten hergestellt ist, zeigt das Display beider Geräte noch für 5 Sekunden die Gruppe und den Kanal an .
-
Seite 34: Rackinstallation Des Empfängers
RACKINSTALLATION DES EMPFÄNGERS: 19“ Rackwinkel Ein Empfänger (mit WS100RK Rack Kit, optional) Rack Kit WS 100RK inklusive 2 x Rackwinkel, 2 x TNC Verbindungs- kabel und 2 x TNC Einbauadapter. Zwei Empfänger (mit WS100RK2 Rack Kit, optional) Vier Empfänger Mit WS100RK2 (optional) Rack Kit und WS100AD Antennen-Splitbox (optional) Antennen-Solitbox WS100AD... -
Seite 35: Tipps Zur Verbesserung Der Performance
TIPPS ZUR VERBESSERUNG DER PERFORMANCE: Richten Sie den Sender direkt auf den Empfänger aus („Sichtkontakt“ zwischen den Geräten). Stellen Sie den Empfänger nicht in der Nähe metallener Objekte/Oberflächen oder digitaler Geräte (CD-Player, Computer etc.) auf. Positionieren Sie den Empfänger so, dass er nicht unmittelbar vor einer Wand und mindestens 1 m über dem Boden steht. -
Seite 36: Spezifikationen
SPEZIFIKATIONEN: HANDSENDER SYSTEM Frequenzbereich und Transmitter RF Level Abmessungen mit Mikrofonkapsel: 243 mm Länge, 50 mm Durchmesser Band Range Transmitter RF Level Gewicht: 518-548 MHz 13dBm 300 g Betrieb: 630-660 MHz 13dBm Mit 2 x Typ AA Alkaline Batterie oder 2 x Typ 740-770 MHz 10dBm AA Akku Betriebszeit:... -
Seite 38: Erklärungen Des Herstellers
ERKLÄRUNGEN DES HERSTELLERS: HERSTELLERGARANTIE Die folgenden Garantiebedingungen gelten für Produkte der Marken Adam Hall, LD Systems, Defender, Palmer und Eminence. Diese Garantieerklärung berührt nicht die gesetzlichen Gewährleistungsansprüche an den Hersteller, sondern erweitert diese um zusätzliche Garantieansprüche gegenüber der Firma Adam Hall. -
Seite 39: Haftungsbeschränkung
ERKLÄRUNGEN DES HERSTELLERS: HAFTUNGSBESCHRÄNKUNG Falls an Hardware-Produkten von Adam Hall innerhalb der Garantiezeit Material- oder Verarbeitungsfehler (gemäß der Garantieerklärung oben) auftreten, besteht Ihr alleiniger und ausschließlicher Anspruch aus dieser Garantie in der Reparatur oder dem Austausch des Geräts. Die maximale Haftung der Firma Adam Hall ist ent- sprechend dieser Garantie ausdrücklich auf den Kaufpreis oder die Kosten für eine Reparatur oder Ersatz –... -
Seite 40: Weee-Richtlinie
ERKLÄRUNGEN DES HERSTELLERS: WEEE-RICHTLINIE Ihr Produkt von LD Systems wurde unter Verwendung hochwertiger, wiederverwendbarer und/oder wiederver- wertbarer Materialien und Komponenten hergestellt. Dieses Symbol weist darauf hin, dass elektrische und elek- tronische Geräte am Ende der Produktlebensdauer getrennt vom normalen Hausmüll entsorgt werden müssen. - Seite 121 NOTES:...
