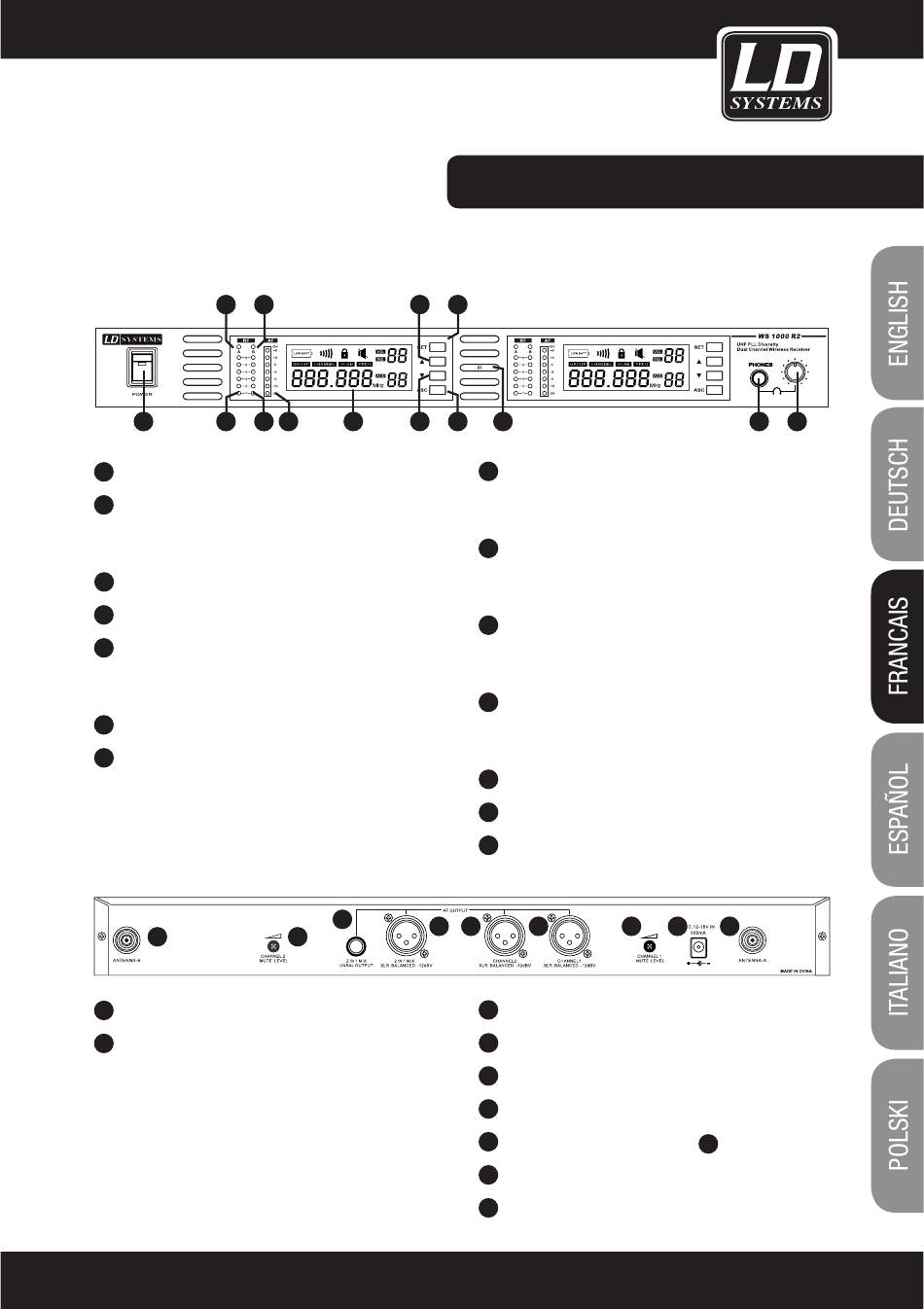

FACEAVANT :
2 5
1 3 4
INTERRUPTEUR ON/OFF
1
INDICATEUR RÉCEPTION ANTENNE A
2
Cet indicateur s'allume lorsque l'antenne A reçoit
un signal.
NIVEAU HF ANTENNE A
3
NIVEAU HF ANTENNE B
4
INDICATEUR RÉCEPTION ANTENNE B
5
Cet indicateur s'allume lorsque l'antenne B reçoit
un signal.
VISUALISATION NIVEAU AUDIO CANAL 1
6
INDICATEUR LCD CANAL / GROUPE 1
7
Pour plus de détails, voir la section 'Configuration
Système'.
PANNEAUARRIÈRE :
1
EMBASE POUR ANTENNE B
1
SEUIL MUTE CANAL 2
2
Réglage fin du niveau de seuil du Mute sur le canal
2. En général, il n'est pas nécessaire de modifier ce
réglage. Il a été effectué correctement en usine.
Mais en cas de réception de signaux parasites,
vous pouvez modifier cette valeur, émetteurs
éteints, en tournant le potentiomètre vers la droite,
jusqu'à ce que la LED de signal HF s'allume.
8 9
6 7 10 11
3
4
2
RÉCEPTEUR LD WS1000R2 :
12
TOUCHE 'HAUT'
8
Cette touche s'utilise lors de la navigation dans
les menus.
TOUCHE SYSTEM SETUP
9
Pour plus de détails, voir la section 'Configura-
tion Système'.
TOUCHE 'BAS'
10
Cette touche s'utilise lors de la navigation dans
les menus.
TOUCHE SYNC (ASC)
11
Appuyez sur cette touche pour établir une liaison
infrarouge entre l'émetteur et le récepteur.
DÉTECTEUR INFRAROUGE
12
EMBASEJACK 6,35 MM POUR CASQUE
13
RÉGLAGE DE VOLUME CASQUE
14
5 6 7
SORTIE AUDIO SUR JACK 6,35 MM POUR MIX
3
Sortie audio sur XLR POUR MIX
4
SORTIE XLR CANAL 2
5
SORTIE XLR CANAL 1
6
SEUIL MUTE CANAL 1 (VOIR
7
EMBASE ALIMENTATION SECTEUR
8
EMBASE POUR ANTENNE A
9
13 14
8 9
)
2
