Codeschloss AZF50000
Versorgungs-
NBV2001
und Steuer-
gerät
Türöffner ist nicht im Lieferumfang.
An Klemmen R und P des AZF50000 kann optional ein FAA1100 angeschlossen werden.
Zur Gewährleistung der Manipulationssicherheit ist jedoch der Anschluss eines Türöff-
!
ners am NBV2001 gemäß Anlagenübersicht – Anschlussplan zu bevorzugen.
Gehäuse
Abmessungen (in mm)
Montage
Gewicht
Zulässiger Einsatz-
Temperatur
Eingangsstrom
Maximaler Eingangsstrom
Ausgangsstrom
Maximaler Ausgangsstrom
EMV konform
Funkentstörung
Versorgungsspannung
3-Draht-Technik erforderlich
TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin
Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de

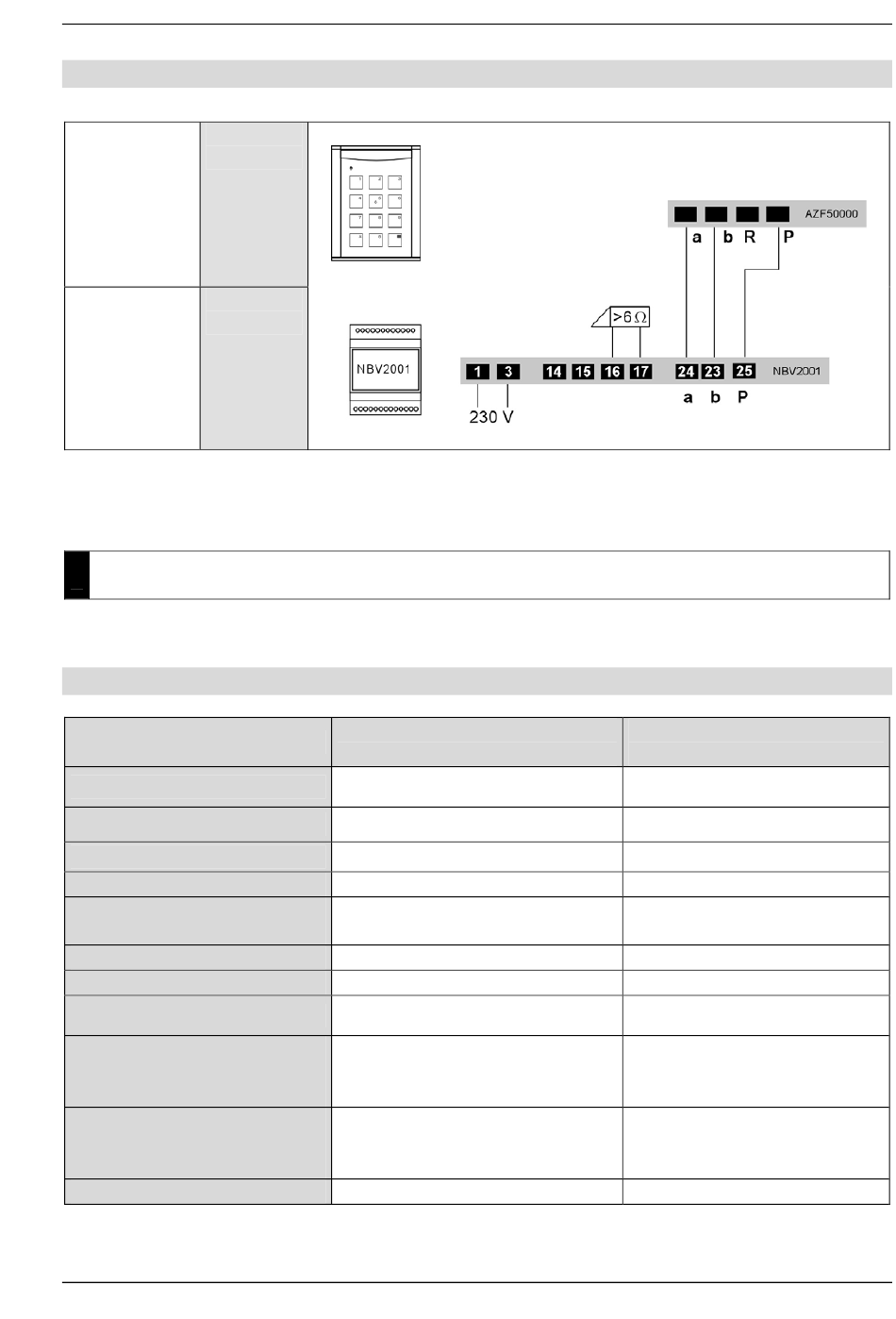

Anlagenübersicht – Anschlussplan
Technische Daten
Außenstation
AZF50000
Aluminium, eloxiert natur;
Frontblende eloxiert natur oder grau
H 114 x B 88 x T 12 (19)
Aufputz
200 g
-20 °C bis 50 °C
I(a) = 0,4 mA, I(P) = 14 mA
I(Pmax) = 59 mA
7
Versorgungs- und Steuerge-
rät NBV2001
Kunststoff
H 90 x B 70 x T 70 (4 TE)
auf Hutschienen DIN EN 50022
475 g
0 °C ... + 40 °C
I(a) = 40 mA
I(P) = 60 mA
I(Pmax) = 700 mA (für: 1 min
Last/10 min Pause zwischen 2
Maximal-belastungen)
nach EN 50081 und EN 50082-2
gemäß EN 55011
230 V, 50 Hz
Technische Änderungen vorbehalten.
PI_PZF5000_Art0018993_1v0.doc mi
04/2007
