1.3
Gas-Brennwertgerät

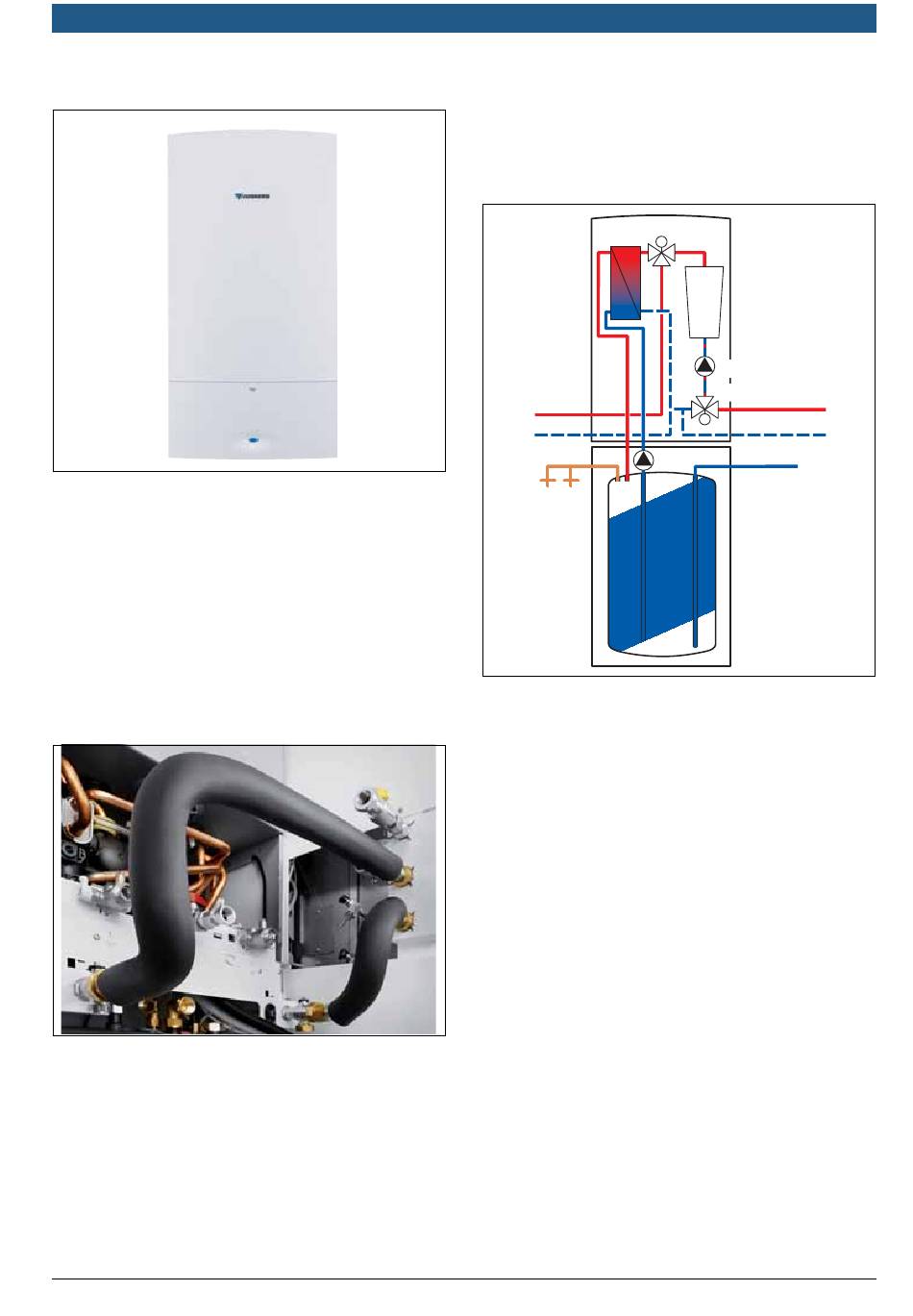

Bild 6
Zur Spitzenlastabdeckung dient ein Gas-Brennwertgerät
mit integrierter Hydraulik und Elektronik. Über ein integ-
riertes Mischventil wird die Wärme aus dem Pufferspei-
cher optional zu Warmwasserbereitung oder
Heizungsunterstützung genutzt.
1.3.1
Montage
Das Gas-Brennwertgerät wird direkt auf den bodenste-
henden Schichtladespeicher montiert. Dadurch sind kei-
ne Bohrungen in der Wand erforderlich.
Der Anschluss des Pufferspeichers erfolgt im Montage-
rahmen zwischen Brennwertgerät und Schichtladespei-
cher.
Bild 7
Das Gas-Brennwertgerät wird ohne Ausdehnungsgefäß
geliefert. Dieses ist als Zubehör erhältlich und kann an
beliebiger Stelle montiert werden.
Die sehr gute Zugänglichkeit von vorne ermöglicht einfa-
chen Service und zeitsparende Wartung.
Cerapower FC 10
1.3.2
Das Mischventil ist eine Weiterentwicklung des 3-Wege
Umschaltventils für Heizung und Warmwasser. Es ist mit
einem Temperaturfühler versehen. Die Regelcharakteris-
tik wurde durch die Form und den Einsatz eines Stell-
motors auf die neuen Anforderungen angepasst.
VL
HK
RL
HK
6 720 640 638-18.1O
6 720 819 388-04.1O
Bild 8
DWU
HP
KW
LP
MV
RL
HK
RL
PS
VL
HK
VL
PS
WB
WT
WW
Wenn über den Pufferspeicherfühler nutzbare Wärme er-
kannt wird, öffnet das Mischventil und es kann Wasser
aus Richtung Pufferspeicher fließen. Diese Wärme wird
entweder zur Warmwasserbereitung oder zur Heizungs-
unterstützung genutzt. Hierbei sorgt die interne Hei-
zungspumpe für den notwendigen Volumenstrom.
6 720 819 388-03.1O
Wenn die gewünschte Vorlaufsolltemperatur kleiner als
die Pufferwassertemperatur ist, wird durch den Rück-
lauf aus dem Heizsystem oder vom Warmwasser-Platten-
wärmetauscher so viel Rücklaufwasser beigemischt, bis
die gewünschte Vorlaufsolltemperatur ohne Zuschalten
des Brenners erreicht wird.
Produktbeschreibung | 7
Mischventil
DWU
WT
M
WB
M
LP
WW
3-Wege-Umsteuerventil
Heizungspumpe
Kaltwassereintritt
Speicherladepumpe
Mischventil
Rücklauf Heizkreis
Rücklauf Pufferspeicher
Vorlauf Heizkreis
Vorlauf Pufferspeicher
Wärmeblock
Plattenwärmetauscher
Warmwasseraustritt
HP
MV
VL
PS
RL
PS
KW
6 720 819 388 (2016/11)
