6 | Produktbeschreibung
Die Brennstoffzelle besteht aus einzelnen Zellen, die zu
einem Stack (englisch für „Stapel") in Reihe geschaltet
werden, um eine höhere Spannung zu erhalten.

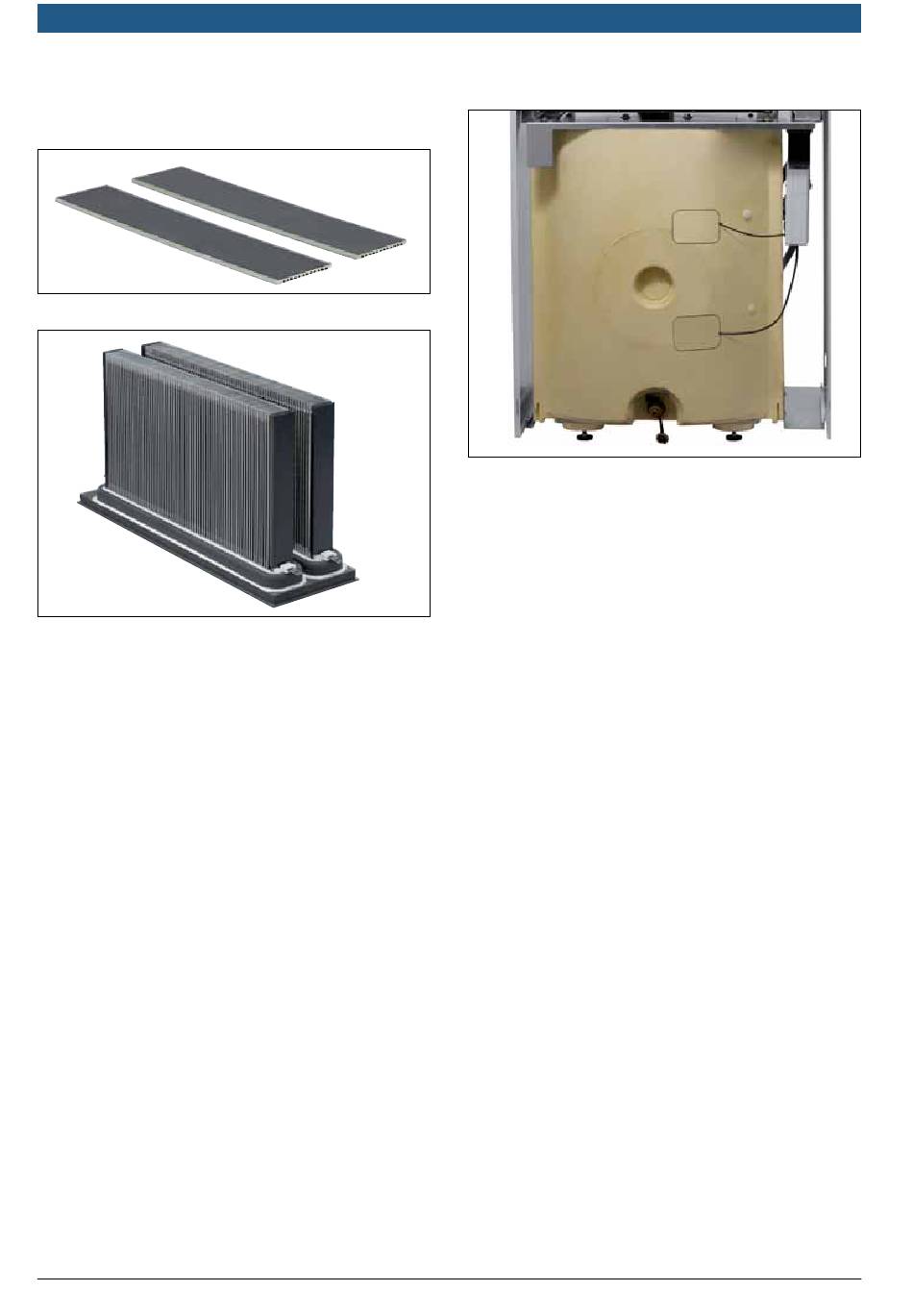

Bild 3
Einzelzellen des flach-tubularen Stacks
Bild 4
Stack der Junkers Energiezentrale
Im Junkers Brennstoffzellen-Heimkraftwerk kommt ein
Brennstoffzellen-Stack mit einem flach-tubularem Auf-
bau (Zusammenschaltung von Einzelzellen) zum Einsatz.
Die sichtbare Außenseite der Einzelzellen stellt die Ka-
thode dar. Die Anode ist innerhalb der Einzelzellen röh-
renförmig ausgeführt. Je Einzelzelle werden mehrere
parallele Röhren auf der Anodenseite vom Brenngas-
gemisch durchströmt.
6 720 819 388 (2016/11)
1.2
6 720 820 493-14.1O
Bild 5
Der integrierte Pufferspeicher hat ein Volumen von
140 Liter. In ihm wir die Wärme der Brennstoffzelle ge-
speichert. Diese Wärme wird bei Bedarf dem Heizungs-
system zur Verfügung gestellt.
Ausstattung
• allseitige PUR-Hartschaum-Isolierung
• temperatursensible Einschichtung des Heizwassers
6 720 820 493-02.1O
• Entleerhahn für Heizwasser
• höhenverstellbare Stellfüße für senkrechte Ausrich-
• Verkleidung aus beschichtetem Stahlblech, mit ge-
• montierter Speichertemperaturfühler oben (FW1) mit
• montierter Speichertemperaturfühler unten (FSS) mit
Pufferspeicher
tung des Speichers
geneinander austauschbaren Seitenteilen und ab-
nehmbarer vorderer Abdeckung
Verbindungsleitung und Stecker
Verbindungsleitung und Stecker
6720820493-08.1O
Cerapower FC 10
