Hydraulische Weiche DV 4/DV 5
11.2.1
Allgemeines
Verwendung
Die hydraulische Weiche wird zur Entkoppelung des
Heizkreises vom Kesselkreis eingesetzt.
Die hydraulische Entkoppelung ist immer sinnvoll:
• wenn geringe Kesselwasserinhalte gegeben sind,
• wenn der Anlagenvolumenstrom größer ist als der ma-
ximal zulässige Volumenstrom im Brennwertkessel,
• wenn mehrere Heizkreise am Kessel angeschlossen
werden (z. B. Radiatoren und Fußbodenheizung).
Die hydraulische Weiche funktioniert nur in Verbindung
mit einer Heizungspumpe im Primärkreis und einer zu-
sätzlichen Heizungspumpe im Sekundärkreis.
Regelung
Die Regelung einer Heizungsanlage mit hydraulischer
Weiche kann nur mit Junkers Bedieneinheiten mit au-
ßentemperaturgeführter Regelung erfolgen.
Die Regelung einer Kaskaden-Heizanlage mit hydrauli-
scher Weiche kann nur mit Bedieneinheiten mit außen-
temperaturgeführter Regelung CW 400 (max. 4 Kessel)
oder CW 800 (max. 16 Kessel) erfolgen.
Einsatz
Wenn der Gesamtvolumenstrom im Kesselkreis größer
als 900 l/h ist, muss eine hydraulische Weiche eingesetzt
werden. Große Volumenströme treten häufig beim Aus-
tausch von Altanlagen auf (Kessel mit geringem Wider-
stand und großem Wasservolumen, Schwerkraftanlagen
mit Gussradiatoren). Unterschiedliche Temperatur- und
Volumenströme haben zur Folge, dass Heizkörper nicht
warm werden oder die Heizkreise nicht genügend mit
Wärmeenergie versorgt werden können.
Vorteile
• Problemlose Dimensionierung der Heizungspumpe im
Sekundärkreis und Stellglied
• Keine hydraulische Beeinflussung zwischen Gas-
Brennwertkessel und Heizkreis bzw. Heizkreisen
• Wärmeerzeuger und Wärmeverbraucher werden nur
mit dem zugeordneten Volumenstrom beaufschlagt.
• Die Stellglieder auf der Heizkreisseite der hydrauli-
schen Weiche arbeiten optimal (Voraussetzung:
richtige Dimensionierung).
• Anschlüsse für Ausdehnungsgefäß und automatischen
Entlüfter
• Komplettes Junkers Zubehörprogramm anschließbar
6 720 819 388 (2016/11)
Hinweise
Folgende Punkte sind beim Einsatz von hydraulischen
Weichen zu berücksichtigen:
• Die hydraulische Weiche funktioniert nur in Verbin-
dung mit Primär- oder Kesselkreispumpe. Hydrauli-
sche Weichen sind vorzugsweise stehend zu
installieren. Heizungsvorlauf oben vorsehen. Die hyd-
raulische Weiche ist links und rechts vom Brennwert-
kessel montierbar.
• Für eine einwandfreie Funktion der hydraulischen
Weiche sind folgende Hinweise zu beachten:
• Um die Brennwertnutzung der voll auszuschöpfen, ist
eine Rücklauftemperaturanhebung zu vermeiden.
• Beim Einsatz von Junkers-Bedieneinheiten beiliegen-
den Temperaturfühler der hydraulischen Weiche ver-
wenden.
• Bei Verwendung von bauseitigen hydraulischen Wei-
chen ist der Vorlauftemperaturfühler (Art.-Nr. 7 719
001 833) separat zu bestellen.
11.2.2
Lieferumfang
1
2

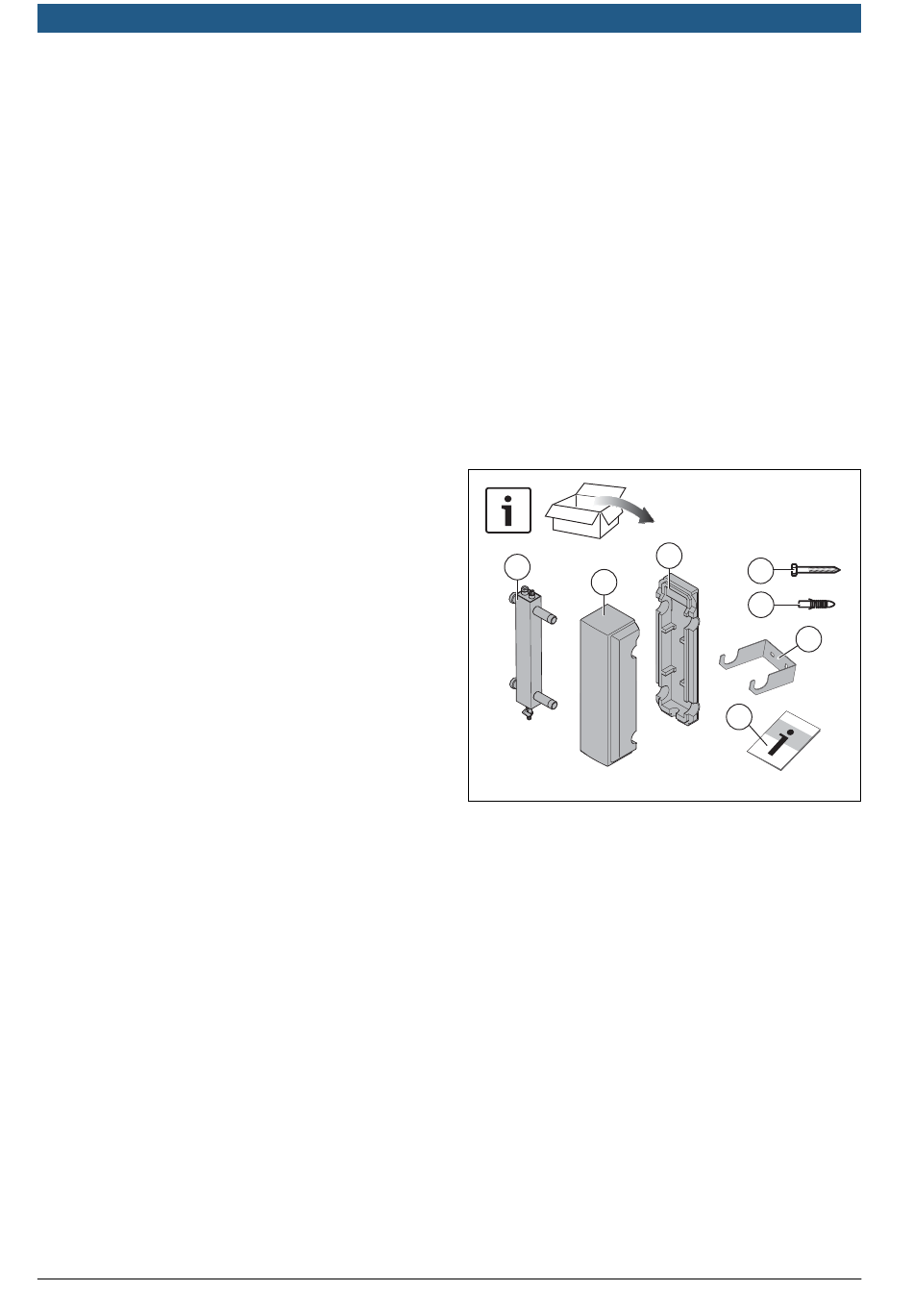

Bild 44 DV 4
[1]
Hydraulische Weiche
[2]
Wärmeschutz
[3]
Wärmeschutz
[4]
Schrauben
[5]
Dübel
[6]
Wandhalter
[7]
Installationsanleitung
DN 25
3
4
2x
5
2x
6
7
6 720 802 799-01.1ITL
