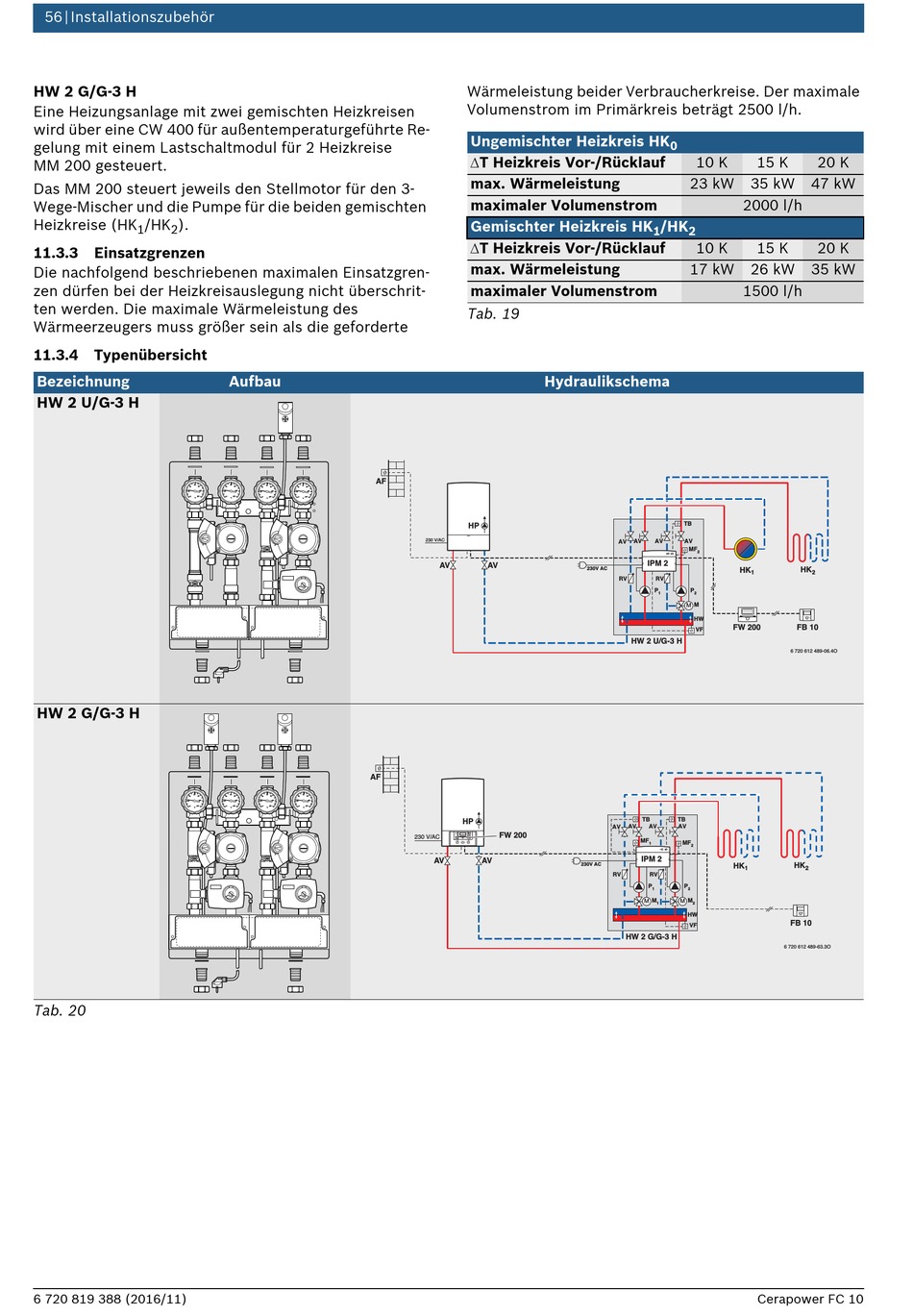

56 | Installationszubehör
HW 2 G/G-3 H
Eine Heizungsanlage mit zwei gemischten Heizkreisen
wird über eine CW 400 für außentemperaturgeführte Re-
gelung mit einem Lastschaltmodul für 2 Heizkreise
MM 200 gesteuert.
Das MM 200 steuert jeweils den Stellmotor für den 3-
Wege-Mischer und die Pumpe für die beiden gemischten
Heizkreise (HK
/HK
).
1
2
11.3.3

Einsatzgrenzen

Die nachfolgend beschriebenen maximalen Einsatzgren-
zen dürfen bei der Heizkreisauslegung nicht überschrit-
ten werden. Die maximale Wärmeleistung des
Wärmeerzeugers muss größer sein als die geforderte
11.3.4
Typenübersicht
Bezeichnung
HW 2 U/G-3 H
HW 2 G/G-3 H
Tab. 20
6 720 819 388 (2016/11)
Aufbau
AF
AF
Wärmeleistung beider Verbraucherkreise. Der maximale
Volumenstrom im Primärkreis beträgt 2500 l/h.
Ungemischter Heizkreis HK
T Heizkreis Vor-/Rücklauf
max. Wärmeleistung
maximaler Volumenstrom
Gemischter Heizkreis HK
T Heizkreis Vor-/Rücklauf
max. Wärmeleistung
maximaler Volumenstrom
Tab. 19
Hydraulikschema
HP
230 V/AC
AV
AV
230V AC
HP
FW 200
230 V/AC
AV
AV
230V AC
0
10 K
15 K
23 kW
35 kW
2000 l/h
/HK
1
2
10 K
15 K
17 kW
26 kW
1500 l/h
TB
AV
AV
AV
AV
MF
2
IPM 2
HK
1
RV
RV
P
P
1
2
M
M
HW
FW 200
VF
HW 2 U/G-3 H
TB
TB
AV
AV
AV
AV
MF
MF
1
2
IPM 2
HK
1
RV
RV
P
P
1
2
M
M
M
M
1
2
HW
VF
HW 2 G/G-3 H
6 720 612 489-63.3O
Cerapower FC 10
20 K
47 kW
20 K
35 kW
HK
2
FB 10
6 720 612 489-06.4O
HK
2
FB 10
