8
9

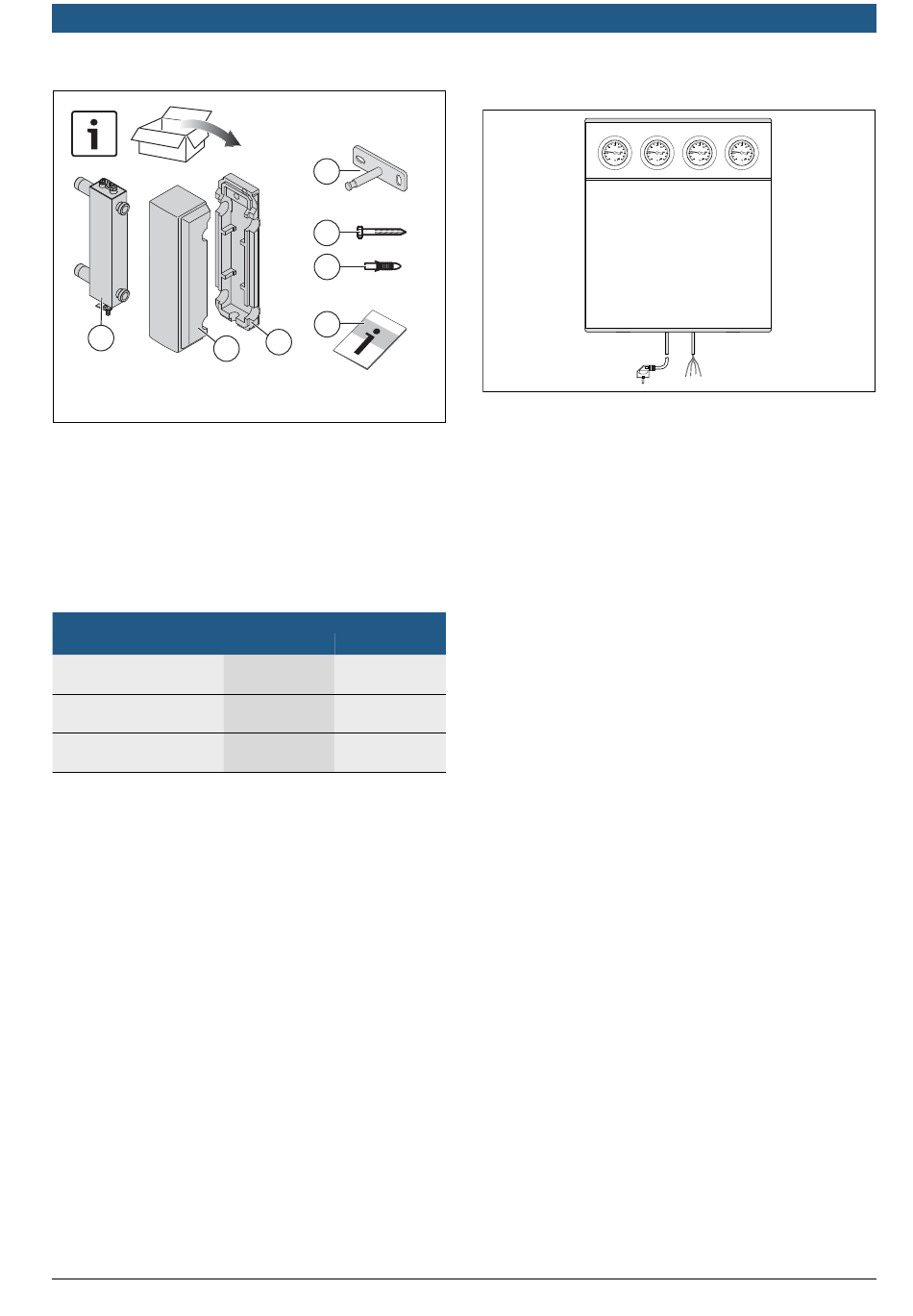

Bild 45 DV 5
[8]
Hydraulische Weiche
[9]
Wärmeschutz
[10] Wärmeschutz
[11] Wandhalter
[12] Schrauben
[13] Dübel
[14] Installationsanleitung
11.2.3
Technische Daten
Anschluss VK/RK
Primärkreis
Anschluss VH/RH Se-
kundärkreis
maximaler
Volumenstrom
Tab. 18
Cerapower FC 10
DN 32
11
12
2x
13
2x
14
10
6 720 802 799-17.1ITL
Hydraulische Weiche
DV 4
DV 5
G 1½
R 1
G 1¼
R 1½
3
3
2,5 m
/h
5 m
/h
11.3
Schnellmontagesets HW 2 ...-3 H
Bild 46 Schnellmontageset
11.3.1
Allgemeines
Die Schnellmontagesets werden zur schnellen und platz-
sparenden Montage der Komponenten für zwei Heizkrei-
se eingesetzt.
Mit den Schnellmontagesets wird eine komplett vormon-
tierte Anschlussgruppe geliefert. Folgenden Komponen-
ten sind bereits vormontiert:
• integrierte hydraulische Weiche
• elektrisch verdrahtetes Schaltmodul (MM 200) inkl.
Vorlauftemperaturfühler und ggf. Temperaturbegren-
zer (Kabellänge: 1 m)
• Netzkabel mit Stecker für Spannungsversorgung (Län-
ge: 2,5 m)
• angeschlossenes BUS-Leitung
• elektronisch geregelte hocheffiziente Pumpe (Grund-
fos ALPHA +) in jedem Heizkreis mit Umschaltmög-
lichkeit auf drei feste Drehzahlen
11.3.2
Verwendung
Die Schnellmontagesets sind für den Anschluss an ein
Heizgerät mit maximal 42 kW Wärmeleistung und integ-
rierter Heizungspumpe vorgesehen. Bei Anschluss an ein
Heizgerät ohne integrierte Heizungspumpe muss
bauseits eine Pumpe zwischen Heizgerät und hydrauli-
scher Weiche eingebaut werden.
Folgende Heizkreise können an die Schnellmontagesets
angeschlossen werden:
• HW 2 U/G-3 H: ein ungemischter und ein gemischter
Heizkreis
• HW 2 G/G-3 H: zwei gemischte Heizkreise
Die Schnellmontagesets sind zur Montage an geeigneter
Stelle, z. B. neben dem Heizgerät, vorgesehen.
HW 2 U/G-3 H
Eine Heizungsanlage mit einem gemischten und einem
ungemischten Heizkreis wird über eine CW 400 für
außentemperaturgeführte Regelung mit einem Last-
schaltmodul für zwei Heizkreise MM 200 gesteuert.
Das MM 200 steuert den Stellmotor für den 3-Wege-Mi-
scher und die Pumpe für den gemischten
Heizkreis (HK
).
2
Darüber hinaus steuert das MM 200 auch die Pumpe für
den ungemischten Heizkreis (HK
Installationszubehör | 55
6 720 612 406 - 17.1O
).
1
6 720 819 388 (2016/11)
