12 | Systemauswahl
2.2
Brennstoffzellen-Heimkraftwerk, hydraulische Weiche und ein ungemischter Heizkreis
Hydraulik mit Regelung (Prinzipschema)

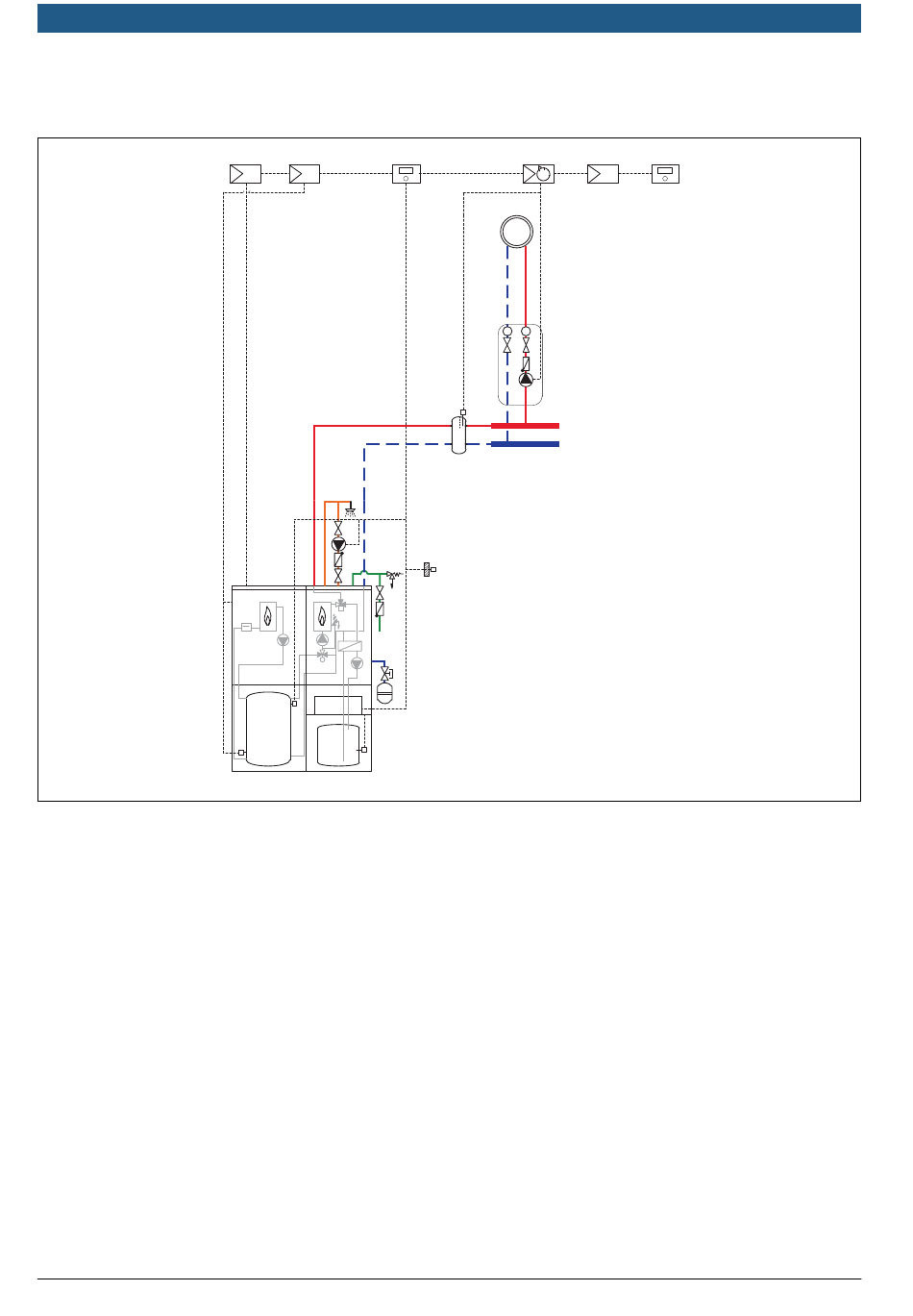

Bild 12 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung)
Postion des Moduls:
[1]
im Wärmeerzeuger
[2]
am Wärme-/Kälteerzeuger oder an der Wand
[4]
in der Station oder an der Wand
[5]
an der Wand
6 720 819 388 (2016/11)
C-BZ
MB-FC
HT 3
1
1
PW2
000
∏
J
TS3
FSS
(TW)
FC10
MM 100
MB-Lan2
1
4
1
T
T
PC1
T0
T1
C-BZ
elektrische Anschlussbox
CW 400
System-Bedieneinheit für außentempe-
raturgeführte Regelung
FC 10
Brennstoffzellen-Heimkraftwerk
HT 3
Steuergerät
MB-FC
Steuerungs- und Kommunikations-
modul
MB-Lan2
Internet-Schnittstelle
MM 100
Heizkreismodul für einen Heizkreis
PC1
Heizungspumpe (Sekundärkreis)
PW2
Zirkulationspumpe
SP 400 SHU-2
Systempufferspeicher
T0
Vorlauftemperaturfühler
T1
Außentemperaturfühler
TSS
Speichertemperaturfühler oben
FSS
Speichertemperaturfühler unten
TW
Temperaturfühler Schichtladespeicher
CW 400
5
2
6 720 857 016-01.1T
Cerapower FC 10
