10 | Systemauswahl
2
Systemauswahl
2.1
Brennstoffzellen-Heimkraftwerk und ein direkt angeschlossener Heizkreis
Hydraulik mit Regelung (Prinzipschema)

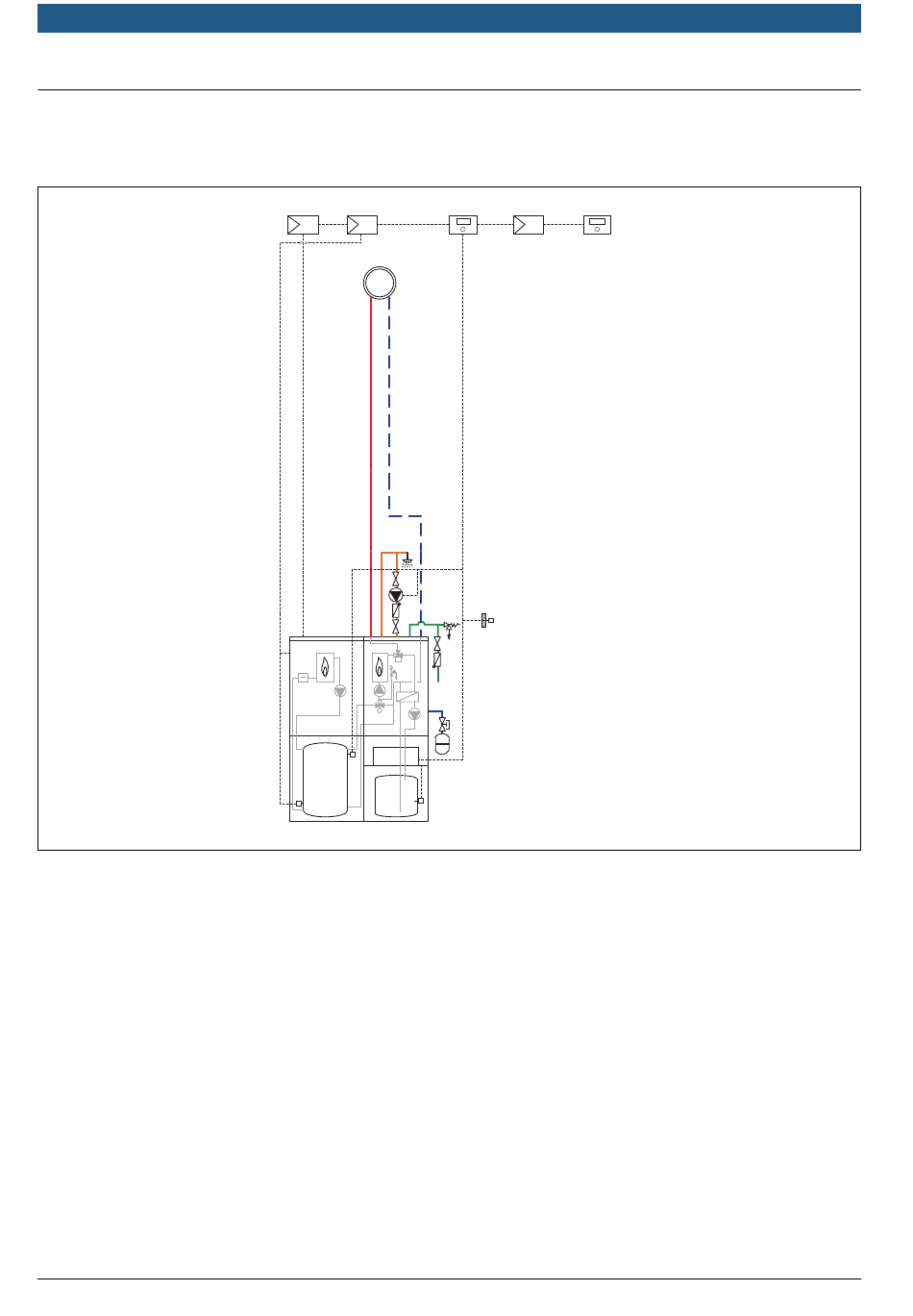

Bild 11 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung)
Postion des Moduls:
[1]
im Wärmeerzeuger
[2]
am Wärme-/Kälteerzeuger oder an der Wand
[5]
an der Wand
6 720 819 388 (2016/11)
C-BZ
MB-FC
HT 3
1
1
PW2
000
?
J
TS3
FSS
(TW)
FC10
MB-Lan2
CW 400
1
5
2
T1
6 720 857 015-01.1T
C-BZ
elektrische Anschlussbox
CW 400
System-Bedieneinheit für außentempe-
raturgeführte Regelung
FC 10
Brennstoffzellen-Heimkraftwerk
FSS
Speichertemperaturfühler unten
HT 3
Steuergerät
MB-FC
Steuerungs- und Kommunikations-
modul
MB-Lan2
Internet-Schnittstelle
PW2
Zirkulationspumpe
TSS
Speichertemperaturfühler oben
TW
Temperaturfühler Schichtladespeicher
T1
Außentemperaturfühler
Cerapower FC 10
