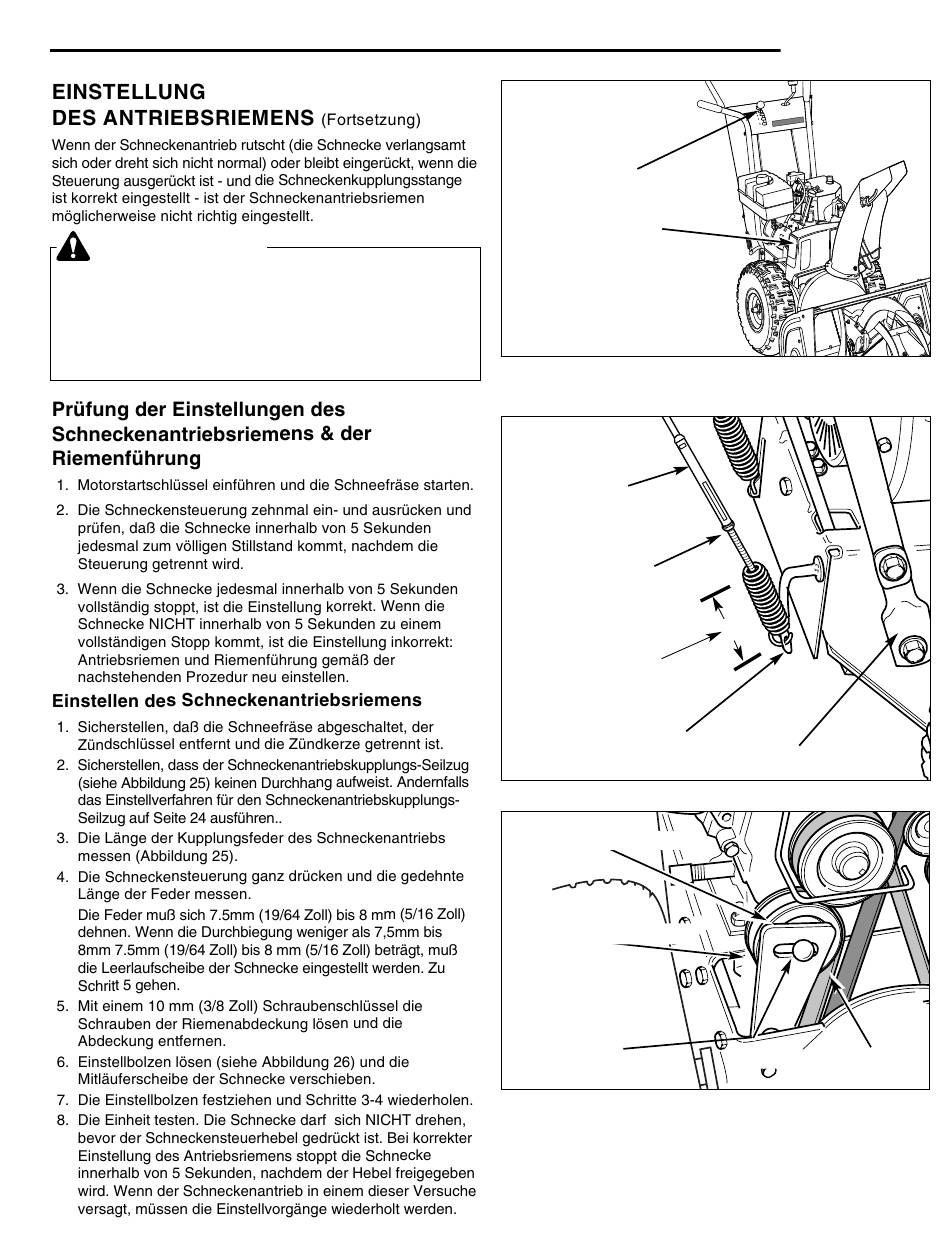

Simplicity 555 series Betriebsanleitung Seite 29

WARNUNG
Die Schnecke darf sich NICHT drehen, es sei denn,
daß der Schneckensteuerhebel gedrückt wird.
Korrekte Einstellung des Schneckenantriebsriemens
stoppt den Motor innerhalb von 5 Sekunden,
nachdem die Schneckensteuerung freigegeben wird.
Schneckensteuerung
Riemenabdeckung
Abbildung 24. Lage der Schneckensteuerung und der
Riemenabdeckung
Schnecken
antriebskup
plungs-
Seilzug
Sechskant-
Stellmutter
Länge der Feder
messen. Feder muß
sich 8mm (5/16")
dehnen, wenn die
Schnecke
eingerückt ist
Mitläuferstange
Abbildung 25. Stange der Schneckenantriebskupplung
Schneckenmitläuferrolle
Schneckenmitläuferarm
Einstellbolzen
Abbildung 26. Schneckenantriebsriemen,
Führung und Scheibe
9. Nach der Einstellung des Schneckenantriebsriemens
MUSS die Schneckenriemenführung gemäß der Anleitung
Einstellung der Führung des
Schneckenantriebsriemens eingestellt werden.
25
Einstellungen
Rechter Handgriff
Schneckenantriebsriemen
