Brunner KSO 33 Aufbauanleitung Seite 39

Busleitung auf K1 anstecken
Motorkasten montieren
Zugentlastung an Busleitung
setzen
Zugentlastung an Busleitung
setzen
Kabelführung durch Sockelblech
Arbeitsschritt
1. Ausbruch an Sockelblech
herstellen
2. Durchführungstülle
einsetzen
3. Kabel durchziehen
© 2015 Brunner GmbH
Busleitung durch die rechteckige
Aussparung an der Rückseite in das
Alugehäuse des Getriebemotors führen
und auf den freien Steckplatz stecken
Schrauben, Gehäusedeckel und
Alukasten zusammenstecken und an das
Motorhalteblech anschrauben.
Buskabel bis auf Restlänge von ca
40cm durch Zugentlastung ziehen und
Überwurfmutter der Zugentlastung
anziehen.
Hinweis
Im Bereich der Verbindung des
Sockelrings sind Ausbrüche
vorgeschnitten. Ausbruch herstellen und
Grat entfernen.
Gummitüllen liegen im Beipack
Kabelreserve im Sockelbereich belassen.
Beim Wechsel von Bauteilen ist es
hilfreich, wenn Steckverbindung
ohne Demontage des Sockelbleches
zugänglich ist.
Aufbauanleitung KSO 33 (1.2)

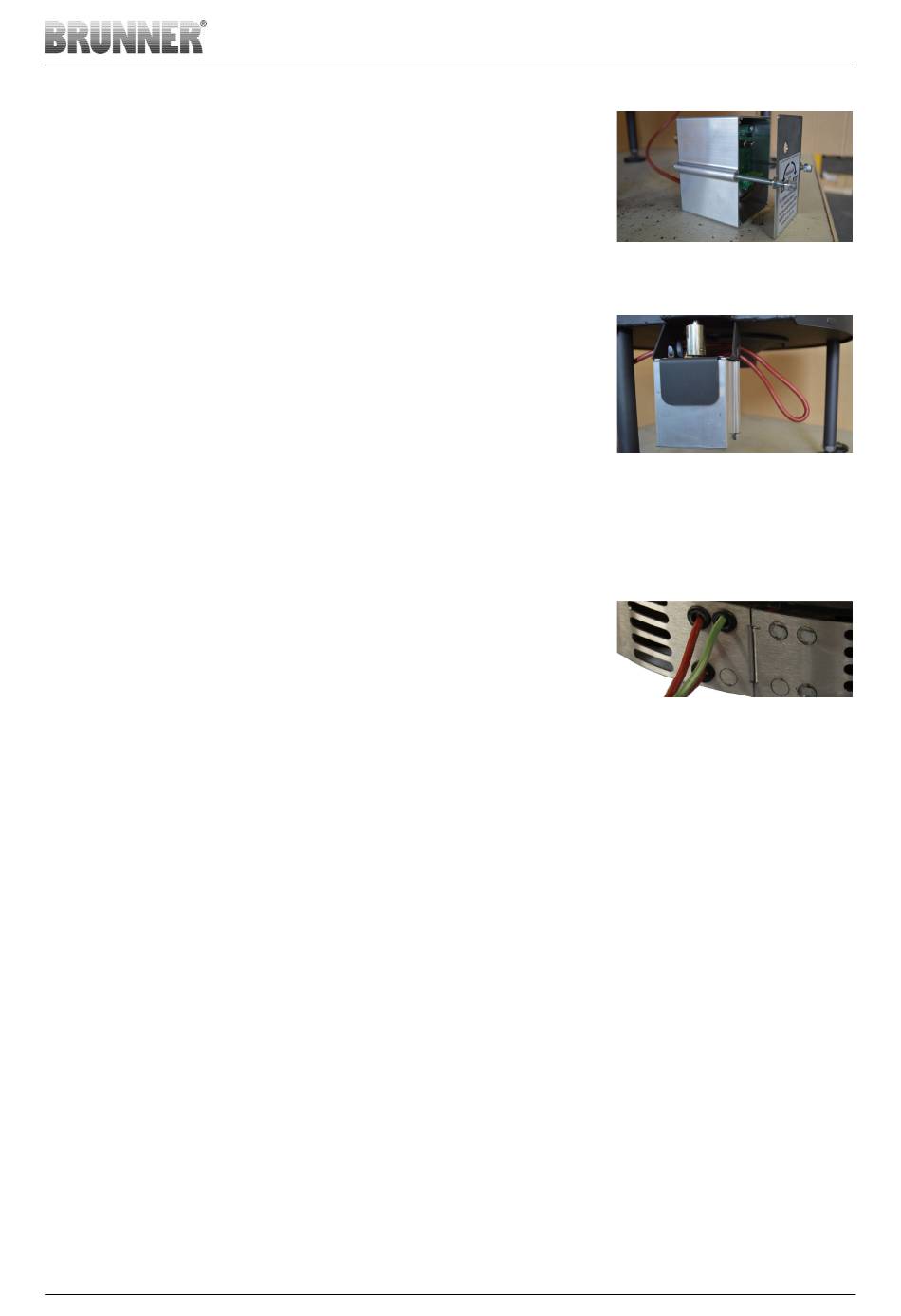

Abb. 50: Busleitung angesteckt
Abb. 51: Antrieb montiert - mit
Kabelreserve für Motortausch
Abb. 52: Durchführung der Kabel
durch Sockelblech
39
