Brunner KSO 33 Aufbauanleitung Seite 26

Spannband anbringen
Dichtung einlegen
Außenring aufsetzen
Feuerraumdecke positionieren
Der Aufsatzspeicher besteht aus erstem Steig-, Sturz- und zweitem
Steigzug und wird auf die Feuerraumdecke aufgesetzt. Die Züge
sind im Uhrzeigersinn angeordnet, d.h. über dem Durchbrand der
Feuerraumdecke sitzt der erste Steigzug, es folgt der Sturzzug (2 -
down) und dann der 2. Steigzug (3 - up). Damit bestimmt die Lage des
ersten Steigzuges die Position des Abgasrohranschlusses bei seitlichem
Anschluss. Die Mitte des Abgasanschlusses ist am Außenring der
Feuerraumdecke mit einem Strich gekennzeichnet, der Pfeil zeigt die Lage
an.
Abgasrohranschluss seitlich Feuerraumdecke in den Außenring einsetzen. Pfeilspitze in die
Abgasrohranschluss oben
Arbeitsschritt
Feuerraumdecke aufsetzen.
26
Mutter soweit wie möglich
lockern und Spannband über die
Außenhülle schieben. Spannband
ausrichten und spannen. Der
Spalt zwischen Innen- und
Außenschale soll umlaufend
gleich breit sein.
Dichtung (10-1) Ø 12 mm in
Ringspalt zwischen Außenschalen
und Innenringen einlegen.
Der Außenring greift über
die Außenschalen und fixiert
diese. Auf der Unterseite des
Außenrings ist eine umlaufende
Dichtung d12mm montiert. Diese
dichtet den Verbrennungsluftraum
zwischen Innen- und Außenschale
nach oben zum Aufsatzspeicher
ab. Auf korrekten Sitz dieser
Dichtung achten!
gewünschte Richtung des Abgasrohranschlusses drehen.
Der Abgasstutzen sitzt zentrisch, daher ist die Ausrichtung der
Feuerraumdecke frei. Wir empfehlen den Durchbrand nach vorne zu
drehen, weil im Bereich des ersten Steigzuges die größte Wärmeabgabe
erfolgt.
Hinweis
Ausrichten und auf dichten Sitz kontrollieren.
Aufbauanleitung KSO 33 (1.2)

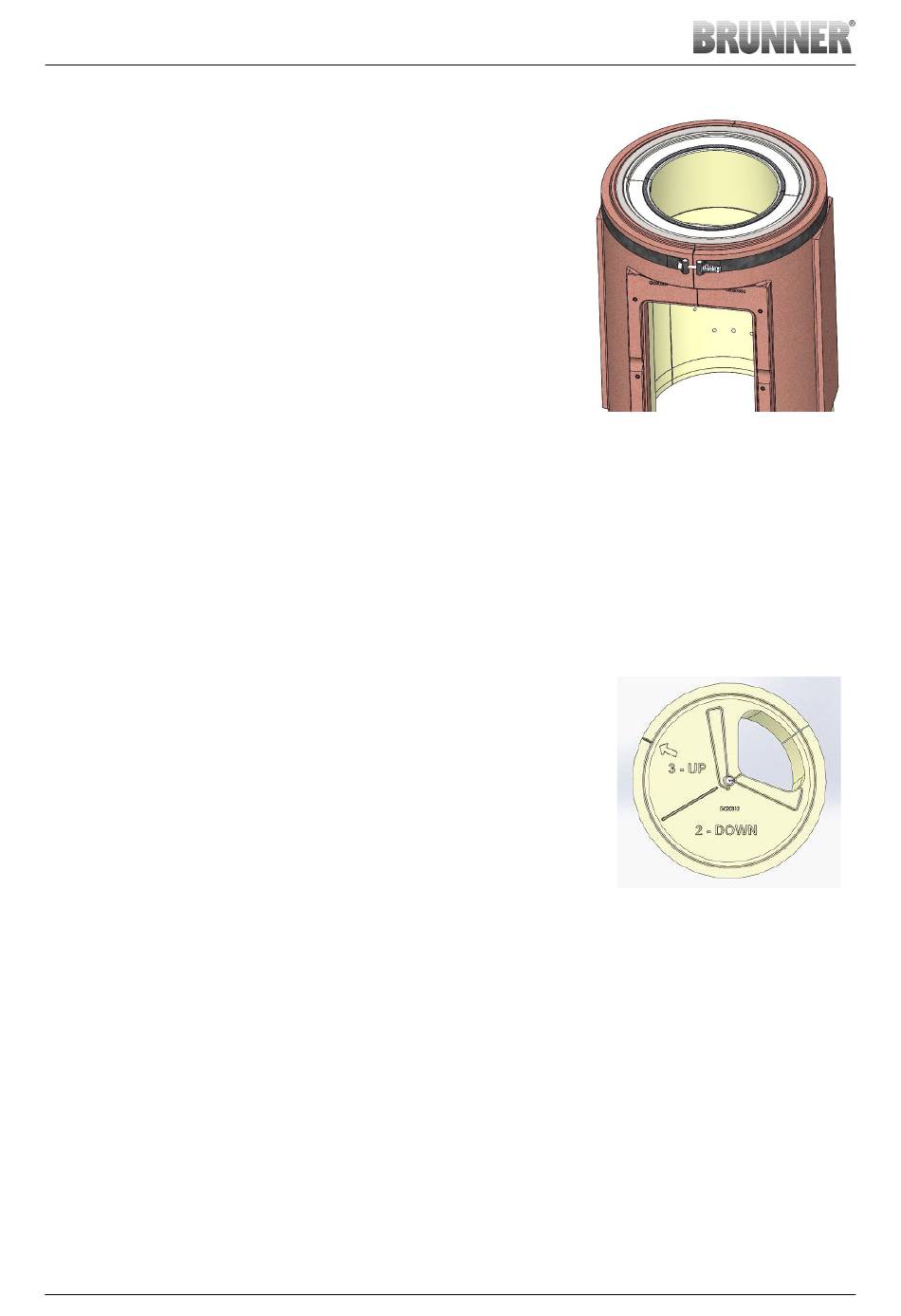

Abb. 14: Spannband montiert und
Dichtung eingelegt
