5) Kamerasteuerung
• 7 PIN: RS 485+
• 8 PIN : RS 485-
7. Objektivanschluss
Bei dieser Kamera gehört das Objektiv nicht zum Lieferumfang. Kaufen Sie ein Objektiv, das für Ihre Umgebung
geeignet ist. Diese Kamera unterstützt die automatische Blendensteuerung und Objektive mit C- oder CS-Mount.
ACHTUNG
• Es wird empfohlen, für die automatische Blendensteuerung nur Objektive mit DC-Blendensteuerung
verwenden.
• Wenn das Objektiv durch Fingerabdrücke oder anderweitig verunreinigt ist, kann die Bildqualität
verringert sein.
• Es wird empfohlen, ein Objektiv hoher Qualität zu verwenden, um die Bildqualität bei geringer Beleuchtung
zu verbessern.

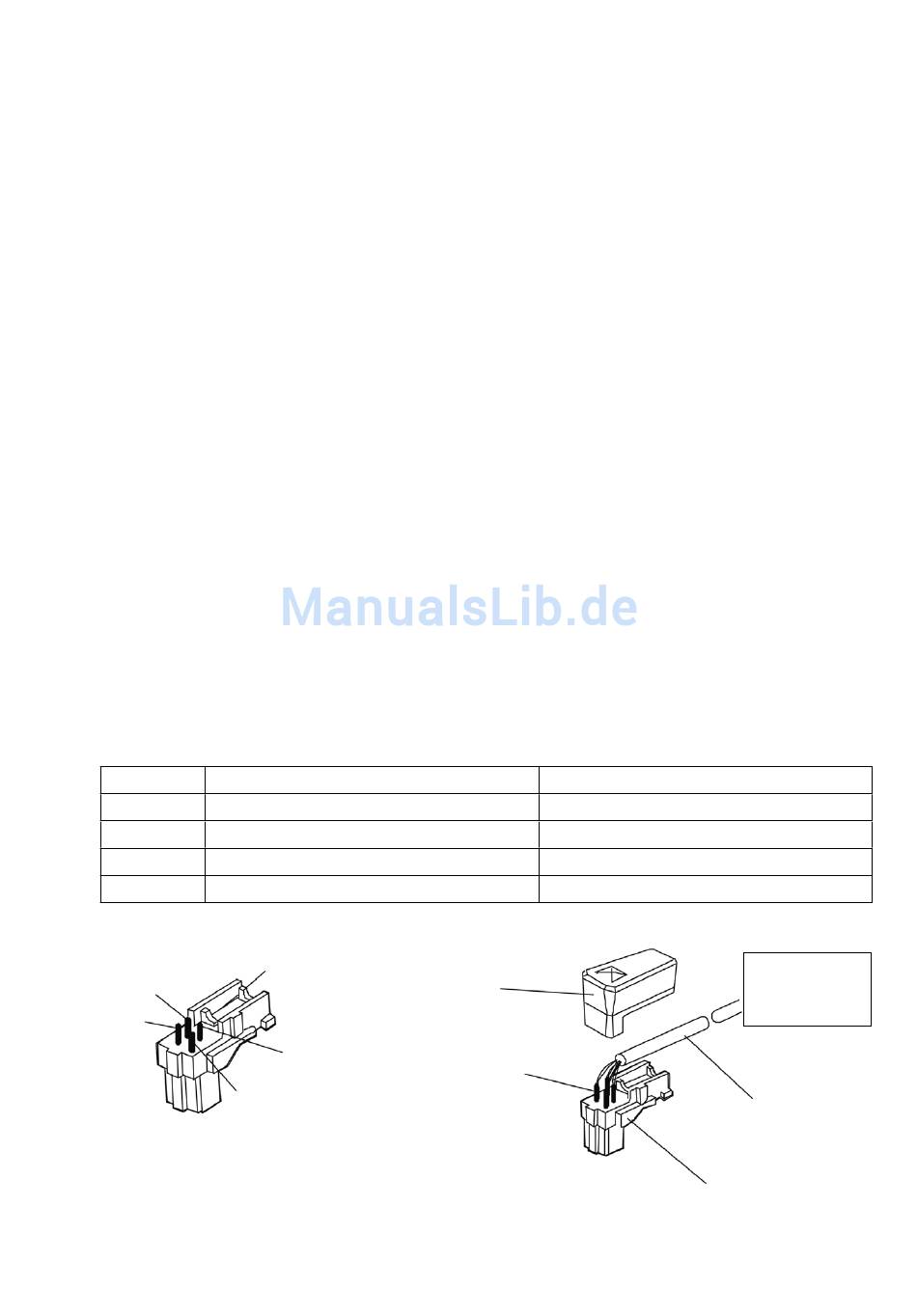

7.1 Anschließen eines Objektivs mit automatischer Blendensteuerung
. G ehäuse des Steckers der Blendensteuerung demontieren und das Blendensteuerungskabel wie unten gezeigt an
den Stecker löten.
Pin Nr.
1
2
3
4
Rippe
Pin 3
Pin
Pin
. Entfernen Sie die Schutzkappe und bringen Sie das Objektiv durch eine Drehung im Uhrzeigersinn an der Kamera an.
Video Typ
--- Rot (Spannungsversorgung)
--- N.C.
--- Weiß (Videosignal)
--- Schwarz (Masse)
Stecker-
gehäuse
Pin 4
Schrumpf-
schlauch
5
DC Typ
--- Dämpfung –
--- Dämpfung +
--- Antrieb +
--- Antrieb –
Objektiv mit
automatischer
Blendenregelung
Blenden-
steuerungs-
kabel
Stecker
