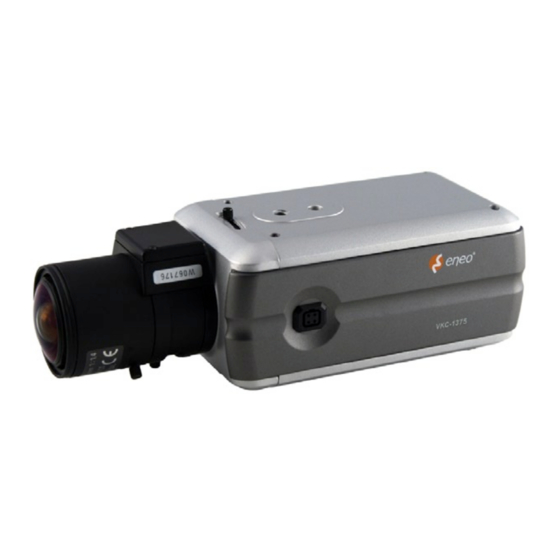

- Seite 1 Installations- und Betriebsanleitung 1/3” Tag/Nacht Dome-Kamera, WDR, DSS, EHLC, Videoanalyse VKC-1375, VKC-1375/12-24 Installation / Operating Manual 1/3” Day&Night Dome Camera , WDR, DSS, EHLC, Video Analytics VKC-1375, VKC-1375/12-24...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Contents . Sicherheitshinweise ..........3 . Safety Instructions ..........0 . Allgemeine Beschreibung ........4 . General Description .......... 3. Kamera - Übersicht ..........5 3. Camera Overview .......... 4. Funktionsbeschreibung ...........5 4. Function Description .......... 5. Kameraeinstellung ..........6 5. Camera Adjustment ..........3 5. Weißabgleich (White Balance) ......6 5. White Balance..........3 5. Automatische Belichtungs- 5. Auto Exposure ..........4 steuerung (Auto Exposure) ......7 5.3 BLC/WDR ............4 5.3 BLC/WDR . -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise • Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheitshinweise und die Betriebsanleitung. • Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf. • D ie Kameras gegen Eindringen von Wasser und Feuchtigkeit schützen, Wasser kann die Geräte dauerhaft schä- digen. Sollte dennoch Feuchtigkeit eingedrungen sein, die Kameras nie unter diesen Bedingungen einschalten, sondern zur Überprüfung an eine autorisierte Fachwerkstatt geben. • Das System darf nie außerhalb der technischen Daten benutzt werden, das kann die Kamera zerstören. • D ie Kamera nur in einem Temperaturbereich von -0°C bis +50°C und einer Luftfeuchtigkeit bis max. 90% betreiben. • U m das System von der Versorgungsspannung zu trennen, ziehen Sie das Kabel nur am Stecker heraus. Ziehen Sie nie direkt am Kabel. • V erlegen Sie die Verbindungskabel sorgfältig und stellen Sie sicher, dass die Kabel nicht mechanisch beansprucht, geknickt oder beschädigt werden und keine Feuchtigkeit eindringen kann. • D as Gerät darf nur von qualifiziertem Servicepersonal geöffnet werden. Fremdeingriffe beenden jeden Garantieanspruch. • Die Kamera darf nie mit geöffneter Blende gegen die Sonne gerichtet werden (Zerstörung des Sensors). • M ontage, Wartung und Reparaturen dürfen nur von autorisiertem Fachpersonal ausgeführt werden. Vor Öffnen des Gehäuses ist eine Netztrennung erforderlich. -
Seite 4: Allgemeine Beschreibung
• Empfindlichkeit: 0,Lux bei F, (Farbe/AGC High) • Weit-Dynamik-Bereich (WDR) bis 5-fach (54dB) • Intelligente Gegenlichtkompensation (BLC) • Erweiterte Spitzlichtaustastung (EHLC) • 3D-/D-DNR leistungsstarke Rauschunterdrückung • 56x Digital-Zoom und digitale PTZ-Unterstützung • Bildschirm-Menüführung (OSD) • Video-Analyse: Verfolgung / Gesichtserkennung, etc. • Geschützte Bereiche • Spiegelbild • Bewegungsmelder • Externe Tag/Nachtumschaltung • RS-485 Schnittstelle • Betriebsspannung: VKC-1375/12-24 - VDC oder 4VAC VKC-1375 - 00 bis 40VAC Mitgeliefertes Zubehör • Tag/Nacht Kamera • 4-pol. Objektiv-Stecker • C/CS-Mount-Adapterring • Installations- und Betriebsanleitung... -
Seite 5: Kamera - Übersicht
3. Kamera - Übersicht Seitenansicht C-Mount Ring 230V Typ C-Mount Objektiv CS-Mount Objektiv 12VDC/24VAC Typ Frontansicht Ansicht von oben 230V Typ 12VDC/24VAC Typ 4. Funktionsbeschreibung Seitenansicht 1 Auflagemaßeinstellung 2 Anschluss für automatische Blendensteuerung... -
Seite 6: Rückansicht
Rückansicht 230V Typ 12VDC/24VAC Typ 7 Einschaltanzeige 1 Nach-Links-Taste 2 Nach-Oben-Taste 8 Videoausgang (BNC) 9 Spannungsversorgungseingang 3 Eingabetaste 10 Netzkabel 4 Nach-Rechts-Taste 5 Nach-Unten-Taste 6 Ext. Tag / Nacht I/O Alarmausgang Klemmleiste RS - 485 5. Kameraeinstellung 5.1 Weißabgleich (White Balance) Auto (Auto White Balance): AWB-Modus (800ºK ~ 0500ºK) Drücken/Halten: Drücken-und-Halten-Modus • U m in diesem Modus die optimale Einstellung für die aktuelle Umgebungshelligkeit zu finden, die Kamera... -
Seite 7: Steuerung (Auto Exposure)
5.2 Automatische Belichtungssteuerung (Auto Exposure) SHT(s) (Electronic Shutter): Shutter-Modus auswählen • Auto: Autom. Einstellung zwischen /60 (/50) ~ /00,000, Manuell: 8 Schritte von /60 (/50) ~ /0,000 FLC (Flickerless): Flimmerfrei Ein/Aus AGC (Automatische Verstärkungsregelung): AGC Gain (Aus, Niedrig, Mittel, Hoch) Sens-Up (Bildintegration): Maximale Auswahl für „Low-Shutter”-Modus. (x-x3 und Off) Offset Add (Offset hinzufügen): Erzwingt eine Bildhelligkeitserhöhung bei Umgebungen mit schwachen Lichtverhältnissen. 5.3 BLC/WDR Normal AE: BLC/WDR Funktion Aus WDR (Erweiterter Dynamikbereich): WDR-Modus Ein EHLC (Excessive High Light Compensation): EHLC-Modus ein • Die Kompensation starker Helligkeiten erfolgt, wenn die Gewichtung großer Helligkeiten erhöht wird. Auto (Auto Weighting BLC): Automatische Gewichtung der Gegenlichtkompensation einschalten Spot (Benutzereinstellung der BLC-Messzone): Spot-Messmodus ein • Posi (Position): OSD-Modus zum Einstellen der Position der Spot-Messzone • Size (Größe): OSD-Modus zum Einstellen der Größe der Spot-Messzone... -
Seite 8: Detektor
Mosaic: Mosaikdarstellung der Bereichs- und BLM-Maske ein-/ausschalten Adj. Mosaic: Mosaikkörnigkeit der Bereichs- und BLM-Maske einstellen (0-3) 5.5 Detektor • Func (Funktion): Detektorfunktion auswählen • S ens Down (Empfindlichkeit verringern): Die Empfindlichkeit auf Bewegung mit der Nach-links- und Nach-rechts-Taste einstellen (0~55). OFF: Detektorfunktion aus Zone: Erkennungszone des Bewegungsdetektors einstellen • Zone (Erkennungszone): Bewegungsdetektorzone auswählen (Zone-4) • Func (Funktion): Bewegungsdetektor ein-/ausschalten • Size (Größe): Eingabetaste drücken, um die Größe des Bewegungsdetektorbereichs einzustellen. • Posi (Position): Eingabetaste drücken, um die Position des Bewegungsdetektorbereichs einzustellen. • Link Zoom (Zoom-Verbindung): D-PTZ-Funktion des Bewegungsdetektors ein-/ausschalten W enn der Bewegungsdetektor in dem Bereich ausgelöst wird, bewegt sich die Kamera auf den Bereich mit D-PTZ. Motion Trace (Bewegung verfolgen): Verfolgungsmodus einschalten • Verfolgt ein Objekt durch eine Szene und löst einen Alarm aus Face Trace (Gesicht verfolgen): Gesichtsverfolgungsmodus einschalten • Verfolgt ein Gesicht durch eine Szene und löst einen Alarm aus • S ens Down (Empfindlichkeit verringern): Ein geringerer Wert führt zu einer größeren Bereichsaufweitung, um das Gesicht beurteilen zu können (0~7). - Seite 9 Cross (Durchgangszähler): Durchgangszählermodus • Z one (Detektionszone): Durchgangszone mit den Nach-links- und Nach-rechts-Tasten auswählen (Zone , Zone ) • Size (Größe): Größe der Durchgangszone einstellen • Posi (Position): Position der Durchgangszone einstellen • Direction (Richtung): Durchgangsrichtung auswählen • A larm Cnt (Alarmzähler): Zahl der Durchgänge einstellen, nach denen ein Alarm ausgelöst wird. Durch den Alarmzähler wird erst nach der eingestellten Zahl von Durchgängen ein Alarm ausgelöst. • Reset Cnt (Zähler zurücksetzen): Durchgangszähler zurücksetzen HINWEIS: Wenn der Durchgang eines Objekts durch die beiden Bereiche zu schnell ist, erfolgt keine Zählung als Durchgang. In diesem Fall den Abstand zwischen den beiden Bereichen vergrö- ßern oder die Größe des Bereichs verringern.
-
Seite 10: Picture (Bild) / Dnr
5.6 Picture (Bild) / DNR Sharpness (Schärfe): Einstellung der Schärfe von Umrissen (0~5) Resolution (Auflösung): Auflösung auswählen (Low = Niedrig / Mid = Mittel / High = Hoch) 2D-NR: D-Rauschverringerung, Stufe (0~6) • D-NR: Rauschverringerung in einem Bild 3D-NR: 3D-Rauschverringerung, Stufe (0~3) • 3D-NR: Rauschverringerung über mehrere Bilder hinweg DNR Demo: DNR Demo-Anzeige mit der Nach-links- oder Nach-rechts-Taste ein- oder ausschalten Ohne DNR DNR aktiviert Anzeige Anzeige 5.7 Effect (Effekt) / Special (Spezial) D-Effect (Digitaleffekt): Digital spiegeln/rotieren, Zustand: Off = Aus / Rotation = Drehung / Mirror = Spiegeln / V Flip = vertikal spiegeln Nega (Negativ): Negativ-Farbdarstellung (ein/aus) D-PTZ (Digital Schwenken, Neigen, Zoomen): D-PTZ einstellen • Func (Funktion): Eingabetaste drücken, um den Digitalzoom ein-/auszuschalten • Zoom: Mit den Nach-links- oder Nach-rechts-Tasten den Digitalzoom einstellen (0-55) • P an&Tilt (Schwenken und Neigen): Eingabetaste drücken, um die Funktion zum Schwenken und Neigen aufzurufen... -
Seite 11: Systemkonfiguration
• Diese Funktion ist mit dem Alarmausgang verbunden. HINWEIS: Bei geringer Umgebungshelligkeit verringert sich die Genauigkeit des Ergebnisses. Bei sehr schwach beleuchteter Umgebungshelligkeit wird die Funktion nicht ausgeführt. Wenn ein sich bewegendes Objekt vorhanden ist, wird die Funktion nicht ausgeführt. 5.8 Systemkonfiguration Cam Info (Kameradaten): Anzeige grundlegender Kameradaten C am ID (Kamera-ID) / Baud rate (Baudrate) / Protocol (Protokoll) / Firmware Ver. (Firmwareversion) / CCD Type (CCD-Typ) / Lens Type (Objektivtyp) General Setup (Allgemeine Konfiguration) • System Lock (Sperre): Sperre konfigurieren... - Seite 12 • Alarm Periode Alarm- Ausgang Ereignis Zeit Alarm stumm Periode: Alarmdauer (5 s / 0 s / 0 s / 30 s / min / 5 min / Cont. = Dauer) Snooze (Alarm stumm): Alarmausgang stummschalten (Aus / 5 s / 0 s / 0 s / 30 s / min / 5 min) A ctive pol (Aktivierungsregel): Konfiguration des Schaltpegels des aktivierten Alarmausgangs. (Low = Niedrig / High = Hoch) • System Init (Systeminitialisierung) Cancel (Abbrechen): Zurück zum allgemeinen Konfigurationsmenü Confirm (Bestätigen): Alle Daten initialisieren. (Werkseinstellung) Lens (Objektiv) • Iris (Blende): DC, Video, manuelle Einstellung ausgewählte Blende: AE Speed einstellen (0~55). Bei DC-Objektiv und Video-Objektiv kann der Parameter AE Speed eingestellt werden. • N ormal AE Ref (Auto Exposure Reference Level) (Normaler Referenzpegel der automatischen Belichtungs- steuerung): Eingabetaste drücken, um die Einstellung für AE Ref. aufzurufen. Ref Lvl (Referenzpegel): AE Basis-Referenzpegel einstellen (064~8). • W DR Ref (Referenz für weiten Dynamikbereich): Eingabetaste drücken, um die Einstellung für WDR Ref. aufzurufen. Ref Lvl (Referenzpegel): WDR Langzeitsteuerungs-Basisreferenzpegel einstellen (064~8).
-
Seite 13: Menüs In Unterer Zeile
Day/Night (Tag/Nacht) • Mode (Modus): Tag/Nacht-Modus auswählen Auto: Der Filter wird je nach Helligkeit automatisch betätigt. Day (Tag): Von der Kamera wird immer ein farbiges Videobild ausgegeben. Night (Nacht): Von der Kamera wird immer ein Schwarz/Weiß-Videobild ausgegeben. E xt (Extern): Bei Wahl dieser Option wird abhängig vom Eingangssignal eines externen Helligkeitssensors automatisch zwischen den Modi COLOR (Farbe) und BW (Schwarz/Weiß) umgeschaltet. • Night Mode (Nachtmodus): S/W-Burst ein-/ausschalten • Delay (s) (Verzögerung[en]): Aktivierungszeit des Filter bei Einstellung des Tag/Nacht-Modus auf Auto (-60 s) • D >N Level (T>N Pegel): Einstellung der Umschaltschwelle von Tag- zu Nachtmodus, wenn der Tag/Nacht- Modus auf Auto gestellt ist (0-5) • N >D Level (N>T Pegel): Einstellung der Umschaltschwelle von Nacht- zu Farbmodus, wenn der Tag/Nacht- Modus auf Auto gestellt ist (0-5) 5.9 Menüs in unterer Zeile Beim Aufrufen von Hauptmenüs und Untermenüs erscheinen folgende Menüfunktionen. I. Hauptmenü (Menü in unterer Zeile) A. Exit (Verlassen): Speichern und Verlassen B. Load (Laden): Standardwert laden II. Untermenü (Menü in unterer Zeile) A. Return (Zurück): Rückkehr zum vorherigen Menü... -
Seite 14: Steuerung Und Anschlüsse
6. Steuerung und Anschlüsse UTP- UTP+ D&N I/O ALARM RS-485 (optional) (optional) 485+(RX) 485-(TX) 1) UTP Anschlüsse / Videoausgang (optional) • PIN: UTP- • PIN: UTP+ 2) Tag/Nacht I/O-Anschlüsse U m zwischen Tag- und Nacht-Modus umzuschalten, schließen Sie die Steuerleitungen an die jeweiligen Anschlüsse an. • Tag/Nacht Ausgang (4-pol.) M it diesem Ausgang kann eine externe IR-LED-Lampe durch Erkennung der Empfindlichkeit anhand des AGC-Pegels automatisch eingeschaltet werden, wenn der Tag/Nacht-Modus im OSD-Menü der Kamera auf „Auto” gestellt ist. Tag&Nacht Ausgang 5V / 0mA: IR LED EIN (Nacht) 0V: IR LED Aus (Tag) •... -
Seite 15: Objektivanschluss
5) Kamerasteuerung • 7 PIN: RS 485+ • 8 PIN : RS 485- 7. Objektivanschluss Bei dieser Kamera gehört das Objektiv nicht zum Lieferumfang. Kaufen Sie ein Objektiv, das für Ihre Umgebung geeignet ist. Diese Kamera unterstützt die automatische Blendensteuerung und Objektive mit C- oder CS-Mount. ACHTUNG • Es wird empfohlen, für die automatische Blendensteuerung nur Objektive mit DC-Blendensteuerung verwenden. • Wenn das Objektiv durch Fingerabdrücke oder anderweitig verunreinigt ist, kann die Bildqualität verringert sein. • Es wird empfohlen, ein Objektiv hoher Qualität zu verwenden, um die Bildqualität bei geringer Beleuchtung zu verbessern. -
Seite 16: Einstellungen Bei Objektiven
7.2 Einstellungen bei Objektiven C-Mount Objektiv CS-Mount Objektiv Auflagemaßeinstellung Diese Einstellung (Abstand zwischen Objektivfassung und Sensorfläche) muss durch- bei Objektiven mit geführt werden, wenn mit dem Objektiv-Schärfering keine einwandfreie Scharfstellung fester Brennweite erzielt werden kann, bzw. um die ∞ - Position zu justieren. Bei der Scharfstellung die Kamera auf eine Vorlage richten, deren Entfernung minde- stens die 000-fache Brennweite ab Linsenvorderseite beträgt. (Beträgt die Brennweite 7,5mm, muss die Vorlage mindestens 5m von der Kamera entfernt sein.) Blende voll öffnen und den Fokusring auf ∞ (unendlich) stellen. Bei einem Objektiv mit automatischer Blendenregelung eine dunkle Vorlage wählen, oder besser einen ND-Filter (64-fach) verwenden, damit sicher gestellt ist, dass die Blende vollständig geöffnet ist. Die Feststellschraube 1 lösen. Das Objektiv mit dem CS-Mount-Anschluss verdrehen, bis die Bildschärfe optimal eingestellt ist. Anschließend die Schraube 1 wieder festziehen. Auflagemaßeinstellung Bei der Scharfstellung die Kamera auf eine Vorlage richten, deren Entfernung bei Objektiv mit mindestens den 5-fachen Mindestobjektabstand (MOD) des Objektives entspricht. variabler Brennweite (Beträgt dieser m, muss die Vorlage mindestens 5m von der Kamera entfernt sein.) Blende voll öffnen und das Objektiv auf maximale Teleposition stellen und mit dem Fokusring scharf stellen. Bei einem Objektiv mit automatischer Blendenregelung eine dunkle Vorlage wählen (bzw. einen ND-Filter, 64-fach, verwenden), damit sicher gestellt ist, dass die Blende vollständig geöffnet ist. Objektiv auf maximale Weitwinkelposition stellen. - Seite 17 Zusatz bei der Verwen- Auch bei Verwendung so genannter Tag-/Nachtobjektive mit Fokus-Konstanthaltung dung von Kameras für (Null-Fokus-Shift) kann eine geringfügige Auflagemaßverschiebung zwischen sicht- Tag/-Nachtanwendung barem und IR-Licht vorhanden sein. Liegt eine Tag/Nachtanwendung mit IR-Beleuchtung vor, sollte das Auflagemaß unter IR-Beleuchtungsbedingungen eingestellt werden, da bei Nachtanwendung die Blende aufgrund der geringen Beleuchtungsstärke meistens offen und nur eine geringe Tiefen- schärfe vorhanden ist. Tagsüber wird dann die Blende immer weiter geschlossen, es ist eine größere Tiefenschärfe vorhanden, und die Differenz im Auflagemaß wird kompen- siert. Begriffserklärung zur Blendeneinstellung AGC, Automatische Diese setzt ein, wenn die Beleuchtungsstärke nicht mehr ausreicht, um ein volles Verstärkungsregelung Videosignal (Vss) zu liefern. Je größer die Verstärkung, desto mehr Rauschen kommt (automatic gain ins Bild. Der Einsatzpunkt liegt meistens zwischen 0,8 und ,0 Vss. control) Weißclip Begrenzung des Signals bei hohen Bildamplituden. Der Weißclip liegt meist bei einem Wert zwischen , und ,Vss. AES, automatische Es handelt sich um eine automatische Regelung der Shutterzeiten, die einsetzt, wenn Shutterregelung die Beleuchtungsstärke größer wird und das Signal durch den Weißclip begrenzt bzw. übersteuert würde. Die autom. Shutterregelung wird hauptsächlich in Verbindung mit manuellen Objektiven angewandt.
-
Seite 18: Technische Daten
8. Technische Daten VKC-1375/12-24 VKC-1375 Art.-Nr. 92566 92567 System Tag/Nacht Videonorm CCIR/PAL Chipgröße /3” Aufnahmesensor CCD, Sony Super HAD II PS 960H Interline Transfer Aktive Bildelemente 570.000, 976(H) x 58(V) Horizontale Auflösung 650 TVL Synchronisation Intern / Netzverkoppelt Signal-/Rauschabstand 50dB (AGC ausgeschaltet) Gamma-Korrektur 0,45 Lichtempfindlichkeit 0,Lux (Farbe); 0,03Lux (SW). Gemessene Werte bei F, (bei 50% Videosignal) Automatische Verstärkungsregelung Niedrig, Mittel, Hoch, Aus (AGC) Belichtungsregelung Automatisch, Manueller Shutter, Flackerfrei, Low-Light-Steuerung, Offset hinzufügen Automatischer Elektronischer Shutter /50 ~/00.000Sek. (Ein/Ausschaltbar) - Seite 19 Gehäuse: Pantone 877C, Seitenteile: Cool Gray C Gewicht 65g 450g Lieferumfang 4-pol. Objektiv-Stecker; C-Mount Adapterring Zertifizierungen Optionales Zubehör Art.-Nr. Kurzbeschreibung 70495 VT-PS12DC-7 Stecker-Netzgerät 00-40VAC/VDC (,5A), stabilisiert, Kontinent & UK-Netzstecker-Einsatz (nur VKC-1375/12-24, # 92566) 70536 VT-PS12DC-9 Stecker-Netzgerät 00-40VAC/VDC (,0A), stabilisiert, mit offenen Enden (nur VKC-1375/12-24, # 92566) 77773 VT-PS12DCDT1 Netzgerät VDC/,0A, stabilisiert, Tischpult Version, ,8m DC-Kabel mit offenen Enden (nur VKC-1375/12-24, # 92566) 70527 NE-132/AC24V Netzgerät 30VAC/4VAC (,0A) (nur VKC-1375/12-24, # 92566) 70769 WD-22 Wandmontagearm mit Kugelkopf, /4” Kamerabefestigungsschraube, beige...
-
Seite 20: Safety Instructions
1. Safety Instructions • Read these safety instructions and the operation manual first before you install and commission the camera. • Keep the manual in a safe place for later reference. • Protect your camera from contamination with water and humidity to prevent it from permanent damage. Never switch the camera on when it gets wet. Have it checked at an authorized service center in this case. • Never operate the camera outside of the specifications as this may prevent the camera functioning. • Do not operate the cameras beyond their specified temperature, humidity or power ratings. • Operate the camera only at a temperature range of -0°C to +50°C and at a humidity of max. 90%. • To disconnect the power cord of the unit, pull it out by the plug. Never pull the cord itself. • P ay attention when laying the connection cable and observe that the cable is not subject to heavy loads, kinks, or damage and no moisture can get in. • The warranty becomes void if repairs are undertaken by unauthorized persons. Do not open the camera housing. • Never point the camera towards the sun with the aperture open. This can destroy the sensor. • Installation, maintenance and repair have to be carried out only by authorized service centers. Before opening the cover disconnect the unit from mains input. • T he fitter is responsible for the system of protection being followed in accordance with the technical data, e.g. by sealing of the cable outlet with silicone. • All openings provided in the housing for assembly purposes must be closed and/or sealed. • Contact your local dealer in case of malfunction. • Only use original parts and original accessories from Videor E. Hartig GmbH. -
Seite 21: General Description
• Sensitivity of 0.lux at F. (colour/AGC high) • Wide Dynamic Range (WDR) up to x5 (54dB) • Intelligent Backlight Compensation (BLC) • Excessive Highlight Compensation (EHLC) • Powerful Digital Noise Reduction (3D/D DNR) • 56x Digital Zoom and Digital PTZ Support • On-screen Display (OSD) • Video Analysis: Motion Trace / Face Trace, etc. • Privacy Masking • Mirror Function • Motion Detection • External Day&Night Selection • RS-485 Interface • Supply Voltage: VKC-1375/12-24 - VDC or 4VAC VKC-1375 - 00 to 40VAC Parts supplied • Day/Night camera • 4 pin plug • C/CS Mount ring • Installation and operating manual... -
Seite 22: Camera Overview
3. Camera Overview Side View C Mount Ring 230V Type C Mount Lens CS Mount Lens 12VDC/24VAC Type Front View Top View 230V Type 12VDC/24VAC Type 4. Function Description Side View 1 Flange Focus Adjusting Mechanism 2 Auto Iris Lens Connector... -
Seite 23: Camera Adjustment
Rear View 230V Type 12VDC/24VAC Type 1 Left Button 7 Power Indicator 8 Video Out Connector (BNC) 2 Up Button 9 AC/DC Compatible Input Terminal 3 Enter Button 4 Right Button 10 AC Power Cord 5 Down Button 6 Day / Night External I/O ALARM OUT Terminal Block RS - 485 5. Camera Adjustment 5.1 White Balance Auto (Auto White Balance): AWB mode (800ºK ~ 0500ºK) Push/Hold: Push&Hold mode • T o find the optimal setting for the current luminance environment in this mode, set the direction towards a... -
Seite 24: Auto Exposure
5.2 Auto Exposure SHT(s) (Electronic Shutter): Select Shutter mode • Auto (/60 (/50) ~ /00,000 Auto run, Manual 8 step from /60 (/50) ~ /0,000) FLC (Flickerless): Flicker-less On/Off AGC (Auto Gain Control): AGC Gain (Off, Low, Middle, High) Sens-Up (Slow Shutter): Maximum Low-Shutter select. (x-x3 and Off) Offset Add: Force the picture to turn up at low luminance environment 5.3 BLC/WDR Normal AE: BLC/WDR function off WDR (Wide Dynamic Range): Wide dynamic range mode on EHLC (Excessive High Light Compensation): EHLC mode on • Excessive lighting compensation is performed when the weighting on the high-brightness side is increased. Auto (Auto Weighting BLC): Auto weighting BLC on Spot (User Setting BLC area): Spot metering mode on • Posi: OSD mode to adjust the position of the spot metering area • Size: OSD mode to adjust the size of the spot metering area Zone (Preset BLC area): Fixed metering area mode (-9) -
Seite 25: Detection
5.5 Detection • Func: Detection function selection • Sens Down: Adjust to Motion Sensitivity using left / right buttons (0~55). OFF: Detection function off Zone: Area motion detection mode • Zone: Select Motion detection zone (Zone-4) • Func: Select Motion detection on/off • Size: Press Enter button to adjust the size of the Motion detection area. • Posi: Press Enter button to adjust the position of the Motion detection area. • Link Zoom: Select Motion detection with D-PTZ function that On/Off . When the motion triggered in the area, move to the area with D-PTZ. Motion Trace: Motion trace mode on • Tracks an object through a scene and generates an alarm. Face Trace: Face Trace mode on • Tracks face through a scene and generates an alarm. • Sens Down: lower value is more widen the scope to judge face (0~7) • Min Size: Minimum face size configuration (0: minimum face size is to none) NOTE: The result of face trace can be inaccuracy. Mine: Mine area mode • By this function, User can draw motion detection area with free dotting • Set Mine: Press the Enter button to Set Mine mode. -
Seite 26: Picture/Dnr
NOTE: If object is passing so fast through the two area, counting is not operating. In this case, adjust to expand space between two areas or decrease size of area. If passing object is too long, counting result can be inaccuracy. In this case, adjust to expand space between two areas or adjust to decrease size of area. -
Seite 27: Effect/Special
5.7 Effect/Special D-Effect (Digital Effect): Select digital Flip/Rotate state (Off / Rotation / Mirror / V Flip) Nega: Select negative colour state (on/off) D-PTZ (Digital Pan, Tilt, Zoom): Adjust d-PTZ • Func: Press the Enter button to turn digital zoom on/off. • Zoom: Use the Left and Right buttons adjust to digital zoom (0-55). • Pan&Tilt: Press the Enter button to access the Pan&Tilt. Use the Left and Right buttons adjust to digital pan Use the Up and Down buttons adjust to digital tilt Press the Enter button to exit. • PT Reset (Pan & Tilt Reset): Press the Enter button to reset digital pan and tilt. Freeze: Select the still mode on/off Frame Control: Select term of refresh rate for output video. This function is useful to reduce the recording to data storage. • Func: Select frame control mode to ON/OFF, and Auto. A uto mode: When motion is not detected, output video is being refresh in configured interval. And when the motion is detected, output video is switched to real time video. ON: Always refresh in configured interval OFF: Always real time video • Renewal (sec): Select an interval between two frame. NOTE: When object start moving, The output video possible to cut a little time. - Seite 28 • Comm (RS-485 Communication): Press the Enter button to access the Comm. Cam ID: Select the camera ID (00 - 55) Baud Rate: Select serial communication speed (400 / 4800 / 9600 / 900) Protocol: RS-485 protocol (COMMAND / FASTRAX / PELCO-D / PELCO-P) • Title: Edit camera title A. Title B. Delete character C. Character table D. Command line - Clear: Clear Title - Cancel: Cancel editing - Accept: Save Title • Display: Display item select Cam ID: Camera ID display On/Off Title: Title display On/Off • Alarm Period Alarm Event Time Snooze Period: Alarm out period (5sec / 0sec / 0sec / 30sec / min / 5min / Cont.) Snooze: Alarm out snooze (Off/ 5sec / 0sec / 0sec / 30sec / min / 5min) Active pol: Alarm output active state configuration. (Low, High) • System Init Cancel: Back to General Setup Menu...
-
Seite 29: Bottom Line Menus
LLC (Line Lock Control): Press the Enter button to access the Line Lock mode. • Func: Select Line Lock function On/Off using the Left and Right buttons. • Phase: Adjust Line Lock sync phase using the Left and Right buttons (0~00). NOTE: Activate only AC power input White Pixel • Det Exe: Press Enter button to turn White Pixel Compensation mode Start. ENT to Adj: Press Enter button to start White Pixel Compensation start. Proc: Process to find white pixel. Done: Process ended • Det Count: Result of white pixel detection. • Func: Select erasing white pixel function On/Off using the Left and Right buttons. • Det Level: Select the judgment level of white pixel using the Left and Right buttons (~6) • Det View: Select display of detected white pixel. Day/Night • Mode: Select D&N mode Auto: Filter operates automatically according to brightness. Day: The camera outputs the video image only in colour. Night: The camera outputs the video image only in black and white. -
Seite 30: Control And Connections
6. Control and Connections UTP- UTP+ D&N I/O ALARM RS-485 (optional) (optional) 485+(RX) 485-(TX) 1) UTP Connections / Video output (optional) • PIN: UTP- • PIN: UTP+ 2) Day&Night I/O Terminals To select Day/Night mode using external equipment, connect control lines to the appropriate terminals. • DAY&NIGHT Output (4 pin) I t is the function that can turn on external IR LED Lamp by detecting the sensitivity on the AGC level when the D&N mode is set „AUTO” on the OSD menu of the camera. Day&Night Output 5V / 0mA: IR LED ON (NIGHT) 0V: IR LED OFF (DAY) •... -
Seite 31: Lens Connection
5) Camera control • 7 PIN: RS 485+ • 8 PIN : RS 485- 7. Lens Connection The lens is not supplied with this camera. Purchase a lens suitable for your environment. This camera accepts the Auto Iris lens and both, C mount and CS mount lens. NOTES • For using main functions it is recommended to use Auto Iris Lens with DC type. • If the lens is marked with fingerprints other marks, the image quality might be poor. •... -
Seite 32: Adjustment Of Lenses
7.2 Adjustment of Lenses C mount lens CS mount lens Adjustment of flange This adjustment (distance between lens casing and sensor surface) is required if a focus for fixed focus sharp definition cannot be obtained with the lens focussing, or in order to adjust the ∞ lenses position. To obtain a sharp definition, point the camera at an object which is at least 000 times further away from the front of the lens than the focal length. (If the focal length is 7.5mm, the object must be at least 5m distant from the camera). Open the aperture fully and set the focus to ∞ (infinite). If the lens has automatic exposure control, select a dark object, or better use an ND filter (64-x) to ensure that the aperture is fully open. Undo set screw 1. Turn the lens with the CS mount connection until the definition is sharp. When finished, retighten screw 1. Adjustment of flange To obtain a sharp definition, point the camera at an object which is at least 5 times the focus for variable focus minimum lens distance (MOD) of the lens. (If this is m, the object must be at least 5m lenses distant from the camera). Open the iris fully and set the lens to the maximum tele position and focus with the focus ring. If the lens has automatic iris control, select a dark object (or use an ND filter, 64-x) to ensure that the iris is fully open. - Seite 33 Explanation of terms for iris setting AGC (automatic gain This starts to operate when the light intensity is insufficient to deliver a full video signal control) (Vp-p). The greater the gain, the greater the signal noise in the picture. It is generally activated between 0.8 and .0Vp-p. White clip Signal limitation at high image amplitudes. The white clip value generally lies between . and . Vp-p. AES (automatic shutter This automatically controls the shutter times, it starts when the light intensity becomes control) stronger and the signal would otherwise be limited/over-regulated by the white clip feature. Automatic shutter control is mainly applied for manual lenses. If a camera is operated with controlled lenses, regardless of whether DC or AI, the AES must be switched off. Problems arise if this is not done because both control systems try to steer the volume of light for the camera. As the AES generally reacts faster, the iris remains fully opened and the shutter resumes the control work, which produces major drawbacks. As the iris is open, the depth of focus is very low. When shutter times are short, this can cause a smear effect (bright, vertical stripes in light parts of the picture). Iris adjustment The working point of the iris should always be above the AGC start and below that of the white clip. This range is very small with some cameras, making it difficult to adjust the lens. It is therefore advisable to switch off the AGC (if possible) when adjusting the iris. Once the lens has been focussed, the AGC must be switched back on (only for cameras which allow the AGC to be switched off). In the case of DC lenses, the working point of the iris is adjusted at the camera‘s level potentiometer (the AI amplifier is built into the camera). IR cut filter Important note on the If an IR light source is used for illumination and if this exceeds a certain brightness, IR cut filter...
-
Seite 34: Specifications
8. Specifications Type VKC-1375/12-24 VKC-1375 Art. No. 92566 92567 System Day&night Video standard CCIR/PAL Sensor size /3” Imager CCD, Sony Super HAD II PS 960H Interline Transfer Active picture elements 570,000, 976(H) x 58(V) Horizontal resolution 650 TVL Synchronization Internal/AC line lock Signal-to-noise ratio 50dB (AGC OFF) Gamma correction 0.45 Sensitivity (at 50% video signal) 0.Lux at F. (coulor), 0.03Lux (B&W), Videor measurement result... - Seite 35 65g 450g Parts supplied 4-pin plug, C/CS mount ring Certificates Optional Accessories Art. No. Type Description 70495 VT-PS12DC-7 Plug-in power supply unit 00-40VAC VDC (.5Amp), regulated, with Continental & UK mains plug-in (only VKC-1375/12-24, # 92566) 70536 VT-PS12DC-9 Plug-in power supply unit 00-40VAC/VDC (.0A), regulated, with open ends (only VKC-1375/12-24, # 92566) 77773 VT-PS12DCDT1 PSU VDC/.0A, regulated, desktop version, .8m cables each with open ends (only VKC-1375/12-24, # 92566) 70527 NE-132/AC24V PSU 30VAC/4VAC (.0A) (only VKC-1375/12-24, # 92566) 70769 WD-22 Wall mount bracket with ball joint, /4” camera fixing screw, beige grey...
-
Seite 36: Maßzeichnungen
9. Maßzeichnungen / Dimensional Drawings 37.3 67.5 VKC-1375/12-24 VKC-1375 Maße / Dimensions: mm 33.5 eneo ist eine eingetragene Marke der Videor E. Hartig GmbH ® Vertrieb ausschließlich über den Fachhandel. eneo is a registered trademark of Videor E. Hartig GmbH ® Excl. distribution through specialised trade channels only. Videor E. Hartig GmbH Technische Änderungen vorbehalten Technical changes reserved Carl-Zeiss-Straße 8 · 633 Rödermark/Germany Tel. +49 (0) 6074 / 888-0 · Fax +49 (0) 6074 / 888-00 www.videor.com © Copyright by Videor E. Hartig GmbH 03/00...
