Inhaltszusammenfassung für Eneo GXC-1605M
- Seite 1 Betriebsanleitung 1.3/2.0/3.0 Mega-Pixel-IP-Kamera GXC-1605M GXD-1610M/IR GXC-1606M/IR GXC-1710M GXD-1710M/IR GXB-1710M/IR GXC-1720M GXD-1720M/IR GXB-1720M/IR...
- Seite 2 Betriebsanleitung www.videor.com Installation and Operating Instructions Mode d’emploi www.eneo-security.com Instrukcja instalacji i obsługi...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis SICHERHEITSHINWEISE ..........................3 PRODUKTMERKMALE ..........................4 Einführung des Produkts ....................4 Produktmerkmale ....................... 6 BESCHREIBUNG DER OBERFLÄCHE ....................7 IP-Box-Kamera (PoE)......................7 Fest installierte IP-Indoor/Outdoor-Mini-Dome (PoE) (für drinnen/draußen) ...... 9 Bullet-IP-Kamera für drinnen/draußen (PoE)..............10 Rücksetztaste (Reset) ...................... 12 Alarm-Schaltbilder ...................... - Seite 4 TCP/IP-Konfigurationseinstellung..................27 Prüfung der Verbindung ....................28 Betriebsanleitung für die Bild-Software und das Netzwerk ............30 Microsoft Internet Explorer ....................31 5.1.1 Die IP-Kamera anschließen ..................... 31 5.1.2 Live-Video ........................... 32 5.1.3 Einstellung .......................... 36 ERWEITERTER BETRIEB ........................89 Spezifikationen............................92 Funktionen des Client-PC’s ........................
-
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE Sämtliche nachstehende Sicherheitshinweise und Bedienungsanleitungen zur Vorbeugung gegen Schäden oder Verletzungen des/der Benutzer oder anderer Personen müssen vor der Inbetriebnahme dieses Geräts vorsichtig gelesen werden. WARNHINWEISE Zur Vermeidung einer Feuer- oder Stromschlaggefahr darf das Gerät niemals Regen oder Feuchtigkeit ausgesetzt werden. -
Seite 6: Produktmerkmale
PRODUKTMERKMALE 1.1 Einführung des Produkts Die Serie der 1.3 Mega-Pixel-IP-Kamera ist eine Mega-Pixel-Netzkamera mit hoher Leistung und mit hohen Auflösungsvermögen dank dem SONY 1.3M CMOS-Sensor und einem Auflösungsvermögen bis zu 1280 x 1024 (SXGA). Diese leistungsstarke neue Serie ermöglicht es Ihnen, frische Bilder in feinsten Details dank einem Spektrum von hohen Auflösungen zusammen mit der WRD-Technologie, mit der Probleme wie die Aufnahme von Bildern mit einem grell beleuchteten Hintergrund eliminiert werden, zu betrachten. - Seite 7 Die Serie der 3.0 Mega-Pixel-IP-Kamera ist eine Mega-Pixel-Netzkamera mit hoher Leistung und mit hohen Auflösungsvermögen dank dem SONY 3M CMOS-Sensor und einem Auflösungsvermögen bis zu 2048 x 1536. Diese leistungsstarke neue Serie ermöglicht es Ihnen, frische Bilder in feinsten Details dank einem Spektrum von hohen Auflösungen zu betrachten.
-
Seite 8: Produktmerkmale
H.264-Komprimierung Gegenwärtig ist H.264 das meist gebräuchliche und dynamische Videokomprimierformat und ein leistungsstarker Komprimierungs-Codec, der Bilder in der besten Qualität mit einer niedrigen Bitrate liefert. 3GPP Benutzer können mit dem Handy, in dem ein 3GPP installiert ist, Live-Szenen übers Internet betrachten. (Hinweis: Die 3G-Netzbandbreite ist eingeschränkt;... -
Seite 9: Beschreibung Der Oberfläche

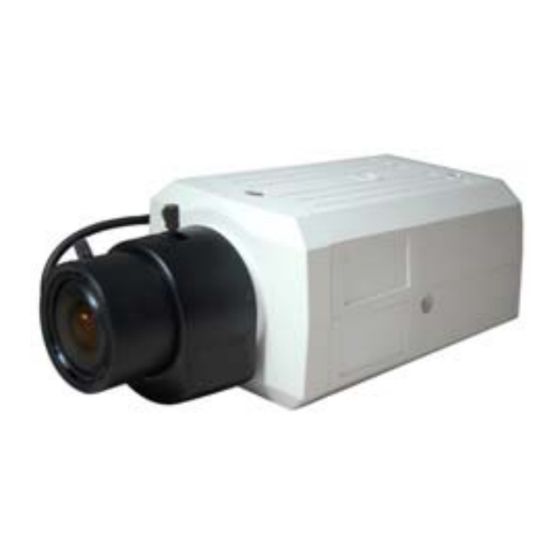

BESCHREIBUNG DER OBERFLÄCHE 2.1 IP-Box-Kamera (PoE) Vorderseite und Rückseite: -- Vorderseite -- -- Rückseite -- Lichtsensor: Mißt die Lichtstärke in der unmittelbaren Umgebung der Kamera und regelt die Irisblende, um die Lichtverhältnisse genauer anzugeben. MIKROFON: Die IP-Kamera besitzt eine zusätzliche Audiofunktion. In der Vorderseite des Geräts ist ein Mikrofon eingebaut, mit dem der Ton aufgenommen wird. - Seite 10 Geräteseite: IRIS: Auto-Irisblenden-Anschluss. Diese Kamera funktioniert mit einer Auto-Irisblende mit GS-Stromversorgung. Beachten Sie beim Anschließen der Auto-Irisblende die auf der Kamera angegebene Stiftzuordnung. DIP-Schalter: AES: Elektrischer Auto-Verschluss. DC IRIS (GS-Irisblende): Anwenden einer Auto-Irisblende (GS-Stromversorgung). DHCP: Zum Anwenden des DHCP-Protokoll ein-/ausschalten. Wenn der Schalter nach oben zeigt kann das Gerät über das Netzwerk eine IP-Adresse vom DHCP-Server empfangen.
-
Seite 11: Fest Installierte Ip-Indoor/Outdoor-Mini-Dome (Poe) (Für Drinnen/Draußen)
2.2 Fest installierte IP-Indoor/Outdoor-Mini-Dome (PoE) (für drinnen/draußen) Stromeingang: 12-Volt-Stromeingang (Gleichstromspannung) für den Anschluss an eine externe Stromquelle. Stromeingang: 24-Volt- Wechselstromeingang für den Anschluss an eine externe Stromquelle. ETHERNET 10/100-Anschluss: Ein Standard-RJ-45-Anschluss für 10/100 Mbps Ethernet-Netzwerke. PoE (Power over Ethernet)-Funktion: Versorgung des Geräts mit Strom über das gleiche Kabel, das für die Netzwerkverbindung verwendet wird. -
Seite 12: Bullet-Ip-Kamera Für Drinnen/Draußen (Poe)
2.3 Bullet-IP-Kamera für drinnen/draußen (PoE) Einzelkomponenten (Innenansicht). Nehmen Sie die Bullet-IP-Kamera auseinander, um deren verschiedene Bauteile zu betrachten. Das Bild hier zeigt die inneren Bauteile, aus denen das Gerät aufgebaut ist. Kamera mit Montagestütze (Außenansicht). Das Bild hier zeigt die Außenseite der Kamera zusammen mit dem darauf aufgeschraubten und befestigten Gestell. Mit diesem Gestell können Sie die Kamera leicht an eine Wand montieren und in einen beliebigen Winkel drehen. - Seite 13 PCB-Platine: Stecker-Eingangsanschluss: Ein 24V-Wechselstromeingang zum Anschließen einer externen Stromquelle. ETHERNET 10/100-Anschluss: Ein Standard-RJ-45-Anschluss für 10/100 Mbps Ethernet-Netzwerke. PoE (Power over Ethernet)-Funktion: Versorgung des Geräts mit Strom über das gleiche Kabel, das für die Netzwerkverbindung verwendet wird. Stecker-Eingangsanschluss: Ein 12V-Gleichstromeingang zum Anschließen einer externen Stromquelle. GPIO: Dies ist ein 6poliger Anschluss, einschl.
-
Seite 14: Rücksetztaste (Reset)
2.4 Rücksetztaste (Reset) Mit der Rücksetztaste werden die werkseitig voreingestellten Standardeinstellungen wiederhergestellt. Drücken Sie dazu ungefähr 10 Sekunden auf die Rücksetztaste (Reset). Ein blauer Bildschirm erscheint und die folgende Nachricht wird angezeigt: “RESETTING...“ (Rücksetzen). Das Gerät wird danach automatisch neugeladen. Sämtliche Einstellungen werden danach auf die Standardeinstellungen rückgesetzt. -
Seite 15: Alarm-Schaltbilder
2.5 Alarm-Schaltbilder... - Seite 16 Fest installierte IP-Indoor/Outdoor -Mini-Dome für drinnen/draußen (PoE)
- Seite 17 Bullet-IP-Kamera für drinnen/draußen (PoE)
-
Seite 18: Usb-Funktion
2.6 USB-Funktion Nach dem Anschließen der IP-Kamera über den USB-Anschluss an einen PC wird die IP-Kamera mit zwei separaten Funktionen betrieben. Anwendung der SD-Karte als einen Kartenleser. Schieben Sie eine SD-Karte in die IP-Kamera ein und verbinden diese danach mit einem PC. Sie können danach die Dateien zwischen der SD-Karte und dem PC übertragen. -
Seite 19: Installation
INSTALLATION Zum Einstellen des Systems befolgen Sie die untenstehenden Anleitungen und beachten das unten abgebildete Schaltbild. HINWEIS: Die IP-Kamera ist mit ihrer Videoausgangs-Verbindung über einen BNC-Anschluss mit einem Videoeingangs-Anschluss verbunden. Falls diese Verbindung bereits vorhanden ist, werden einige Informationen auf dem Bildschirmdisplay angezeigt, z.B. die werkseitig voreingestellte statische IP-Adresse (192.168.1.10) der IP-Kamera. -
Seite 20: Installation Der Festen Ip-Mini-Kuppel Für Den Gebrauch Im Haus (Poe)
3.2 Installation der festen IP-Mini-Kuppel für den Gebrauch im Haus (PoE) Die Kuppel an der Seitenfläche befestigen. Schritt 1. Den Eisensockel mit den Nägeln und den Schritt 3. Den Kabelstecker an den Port auf der Nylondübeln an der Decke befestigen. Seitenfläche einstecken. -
Seite 21: Installation Der Festen Ip-Outdoor-Mini-Dome Für Draußen (Poe)
3.3 Installation der festen IP-Outdoor-Mini-Dome für draußen (PoE) Die Kuppel an der Seitenfläche befestigen. Schritt 1. Den Eisensockel mit den Nägeln und den Schritt 4. Den Kabelstecker an den Port auf der Nylondübeln an der Decke befestigen. Seitenfläche einstecken. Schritt 5. Das Deckelement für die Seitenfläche über dem Port befestigen. -
Seite 22: Einsetzen Eines Trockenmittelbeutels In Die Kamera
3.4 Einsetzen eines Trockenmittelbeutels in die Kamera Die Outdoor-Mini-Dome-/Bullet-Kamera wird zusammen mit einem Trockenmittelbeutel geliefert, der mit einem doppelseitigen Klebeband im Innern der Kamera angehaftet ist. Mit diesem Trockenmittelbeutel wird die Feuchtigkeit im Innern der Kamera reduziert und ein Kondensieren dieser Feuchtigkeit auf dem Objektiv oder auf dem Gehäuse verhindert. -
Seite 23: Aktualisieren Der Systemsoftware
3.5 Aktualisieren der Systemsoftware Falls die Systemsoftware der IP-Kamera aktualisiert werden muss, befolgen Sie für einen sicheren Vorgang bitte die nachstehenden Schritte. Wichtig: Vor dem Durchführen des nachfolgenden Vorgangs prüfen Sie bitte nach, ob die SD-Karte in einem guten Funktionszustand und die Datei mit der System-Firmware intakt ist. Erstellen Sie ein Verzeichnis mit dem Titel UPGRADE (Aktualisieren) (dabei hängt dies nicht von Groß- oder Kleinbuchstaben ab) auf der SD-Karte, falls dieses Verzeichnis nicht bereits vorhanden ist. -
Seite 24: Netzkonfiguration
Netzkonfiguration 4.1 Kabelverbindungen Zum Anschließen Ihrer IP-Kamera an einen Computer oder an ein Netzwerk befolgen Sie die nachstehende Anleitung und wählen zum Anschließen die richtige Konfiguration des RJ-Kabels aus. Physische SPezifikationen des RJ-Kabels für das Ethernet Kabeltyp Kat. 5 Anschlusstyp RJ-45 Max. -
Seite 25: Konfiguriere Der Netzeinstellungen Ihrer Ip-Kamera
4.2 Konfiguriere der Netzeinstellungen Ihrer IP-Kamera Beim Verbinden mit der Netz-Hardware müssen die Netzfunktion aktiviert und die richtigen Netzeinstellungen der IP-Kamera konfiguriert werden. 4.2.1 Aktivieren der DHCP-Funktion Die Standardeinstellung der IP-Kamera lautet DHCP ON (DHCP EIN). Der Benutzer kann eine IP-Adresse HINWEIS: automatisch vom DHCP-Server beziehen. -
Seite 26: Tcp/Ip-Kommunikationssoftware
4.3 TCP/IP-Kommunikationssoftware Befolgen Sie den unten beschriebenen Vorgang, um das TCP/IP-Kommunikationsprogramm in Ihren Computer zu installieren. Klicken Sie auf Start und danach auf Control Panel (Systemsteuerung) Doppelklicken Sie auf das Network Connections-Symbol (Netzverbindungen), um ins Fenster zu gelangen. Rechtsklicken Sie auf Ihre Netzverbindung und klicken danach auf Properties (Eigenschaften). - Seite 27 Auf der General-Kartei (Allgemein) prüfen Sie nach, ob das Internetprotokoll (TCP/IP) auf der Liste vorhanden ist. Falls das TCP/IP vorhanden ist, gehen Sie weiter zum Abschnitt 4.5. Falls es nicht vorhanden ist, befolgen Sie zum Installieren des TCP/IP den Abschnitt 4.4.
-
Seite 28: Tcp/Ip-Installation
4.4 TCP/IP-Installation Auf der Allgemein-Kartei unter Verbindungs-Eigenschaften sowie unter “Diese Verbindung wendet die folgenden Punkte an“ klicken Sie auf Internetprotokoll (TCP/IP). Danach auf Installieren klicken. Wählen Sie unter Netzkomponententyp Protokoll aus und klicken danach auf Hinzufügen. Unter Netzprotokoll wählen Sie danach Microsoft TCP/IP aus und klicken danach auf OK. -
Seite 29: Tcp/Ip-Konfigurationseinstellung
4.5 TCP/IP-Konfigurationseinstellung Auf Start > Systemsteuerung > Netzverbindungen klicken. Internetprotokoll (TCP/IP) auswählen und danach auf Eigenschaften klicken. Bevor Sie mit der Installation der IP-Kamera in ein WAN beginnen stellen Sie bitte sicher, dass die Internetverbindung richtig funktioniert. Wenn nicht, wenden Sie sich bitte an Ihren ISP-Dienstanbieter. Falls Sie einen DHCP-Server anwenden wählen Sie IP-Adresse automatisch beziehen aus. -
Seite 30: Prüfung Der Verbindung
4.6 Prüfung der Verbindung Befolgen Sie mit den vorherigen Einstellungen die untenstehenden Anleitungen, um sicherzustellen, dass die Verbindung erfolgreich hergestellt wurde. Klicken Sie auf Start > Alle Programme > Kommando-Prompt. Geben Sie Ping XXX.XXX.XXX.XXX (IP-Adresse der Kamera) und dann (siehe unten gezeigter Bildschirm als Beispiel) ein. - Seite 31 Falls ein Bildschirm wie der unten als Beispiel gezeigte Bildschirm erscheint, wurde die Verbindung nicht erfolgreich hergestellt. Überprüfen Sie bitte alle Hardware- und Software-Installationen, indem Sie die Abschnitte 4.4 und 4.5 wiederholen. Falls die Verbindung noch immer nicht hergestellt werden kann, wenden Sie sich an Ihren Händler. Falls ein Bildschirm wie der unten als Beispiel gezeigte Bildschirm erscheint, wurde die Verbindung erfolgreich hergestellt.
-
Seite 32: Betriebsanleitung Für Die Bild-Software Und Das Netzwerk
Betriebsanleitung für die Bild-Software und das Netzwerk Zum Verbinden mit der IP-Kamera stehen zwei Auswahlen der Software zur Verfügung: (1) Microsoft Internet Explorer; und (2) die IP-Kamera-Viewer-Software, ein Netzwerk-Browser in einem PC, welche die Funktionen zum Überwachen der entfernten Bereiche oder zum Betrachten der aufgezeichneten Daten via TCP/IP-Protokoll enthalten. Die Einzelheiten sind unten aufgeführt. -
Seite 33: Microsoft Internet Explorer
5.1 Microsoft Internet Explorer 5.1.1 Die IP-Kamera anschließen Starten Sie den Microsoft Internet Explorer und befolgen Sie die nachstehenden Schritte, um die IP-Kamera anzuschließen. Klicken Sie auf das URL-Feld oben im Fenster. Geben Sie die URL-Adresse der IP-Kamera in das URL-Feld ein und drücken auf die Eingabetaste (“Enter”), um zur Homepage zu gelangen. -
Seite 34: Live-Video
5.1.2 Live-Video Das Live-Video von der IP-Kamera wird auf der Homepage angezeigt, wenn Ihr PC mit der IP-Kamera online ist. Weiter stehen zusätzliche Einstellungen auf der Homepage zur Verfügung. Die AJAX-(Standard)- und ActiveZ-Viewer-Typen geben das Bild in unterschiedlichen Anzeigeformaten auf ihrer Homepage wieder. Ajax-Viewer-Typ: Unterstützung der Nicht-IE-Browsers (nur für den JPEG-Modus). - Seite 35 Alarm-ein-Symbol: Beim Erkennen eines externen Geräts, z.B. einem Sensor, erscheint das Symbol in der oberen rechten Ecke, um den Benutzer zu warnen. Beim Auslösen eines Alarms blinkt das Symbol rot...
- Seite 36 ActiveX-Viewer-Typ: Für die Aufnahme einer Momentaufnahme, zum Erstellen des Speicherordners, Auswählen des Vollschirm-Modus’, Aufzeichnen, Hören, Sprechen und Zoomen wählen Sie zwischen eine der verfügbaren optionalen Miniaturansichten. Momentaufnahme: Klicken Sie auf die -Taste, um eine Momentaufnahme zu machen. Bei diesem Vorgang wird das Symbol blau angezeigt Den Speicherpfad einstellen: Klicken Sie auf die -Taste, um einen Ordner zum Speichern der Momentaufnahme...
- Seite 37 Digitale Ausgabe: Klicken Sie auf die -Taste, um die Digital-Ausgabe zu aktivieren/deaktivieren. Bei diesem Vorgang wird das Symbol blau angezeigt EPTZ: Digital-Zoom-Modus. Dieser Modus wendet die Funktion der hohen Auflösung der Megapixel-Kamera an, um die mechanischen Funktionen der PTZ-Kamera zu simulieren. Dieser Modus erleichtert es dem Benutzer, die Bilddetails effizienter zu filtern.
-
Seite 38: Einstellung
5.1.3 Einstellung Klicken Sie auf die Setup-Taste (Einstellung) auf der Homepage, um zu den erweiterten Einstellungen zu gelangen. 5.1.3.1 Installationsassistent Zum schnellen Konfigurieren Ihrer IP-Kamera klicken Sie auf den Wizard (Installationsassistenten) oben auf den Einstellungs-Seiten. Dieser Installationsassistent führt Sie Schritt für Schritt durch den Vorgang zum Konfigurieren Ihrer neuen Kamera sowie zum Anschließen der Kamera an das Internet. - Seite 39 Falls Ihr Internetdienst-Anbieter Ihnen Verbindungseinstellungen zur Verfügung gestellt hat oder Sie es bevorzugen, eine statische Adresse innerhalb Ihres Heimnetzwerks einzustellen, geben Sie die genauen Informationen für die Einstellung Ihrer statischen IP ein. Zum Fortfahren auf Weiter klicken. Schritt 2: Falls Sie PPPoE anwenden, wählen Sie Aktivieren aus und geben Ihren Benutzernamen und das Passwort ein. Wenn nicht, klicken Sie auf Deaktivieren und klicken zum Fortfahren auf Weiter.
- Seite 40 Schritt 4: Geben Sie einen Namen für Ihre Kamera ein und klicken zum Fortfahren auf Weiter. Schritt 5: Konfigurieren Sie die richtige Uhrzeit, um sicherzustellen, dass sämtliche Ereignisse ausgelöst, aufgenommen und rechtzeitig nach Zeitplan eingestellt werden. Zum Fortfahren auf Weiter klicken. Schritt 6: Falls Sie DHSP ausgewählt haben, erscheint eine Zusammenfassung Ihrer Einstellungen der Kamera.
-
Seite 41: Die Bildeinstellung Abändern
5.1.3.2 Die Bildeinstellung abändern Befolgen Sie die nachstehenden Schritte, um die Videoeinstellung im Netzwerk abzuändern, falls nötig. Im “Live-Video”-Fenster wird eine Voransicht des Bildes angezeigt. Zum Aktivieren und Speichern Ihrer vorgenommenen Abänderungen klicken Sie auf Einsenden. ● Seite zum Einstellen der Bildeinstellung Klicken Sie auf die Bild-Taste, um zur Seite der Bildeinstellung zu gelangen. - Seite 42 Stellen Sie die “Bildeinstellungen“, einschl. “AGC“, “Belichtungsdauer“, “Spiegeln“, “Kippen“, “Weißabgleich“, “Helligkeit”, “Kontrast”, “Sättigung“, “Schärfe“ und “WRD-Pegel“ ein, wenn nötig. Stellen Sie die “Geräteeinstellungen“, einschl. den “Gerätenamen“ und den “Zeitstempel“, ein. Klicken Sie auf “OSD aktivieren“, um das Kästchen zu markieren und die Funktion zu aktivieren. ●...
- Seite 43 Geräuschunterdrückung (Geräuschreduzierung) ist der Vorgang zum Unterdrücken der Geräuschunterdrückung Geräusche von den Signalen. Im Spiegel werden die von diesem reflektierten Bilder gespeichert, so dass diese Funktion Spiegeln: zum Überwachen oder einfach für die Aufnahme Ihres eigenen Bildes angewendet werden kann. Zum Kippen des Kameraobjektivs um 180 Grad.
- Seite 44 ● Seite zum Einstellen der Audio- und Videoeinstellung Klicken Sie auf die Audio- und Video-Taste, um zum Einstellen der Einzelheit des Geräts auf die Audio- und Videoseite zu gelangen. Hier können die Videoprofile mit verschiedenen Einstellungen für Ihre Kamera konfiguriert werden, so dass verschiedene Profile für Ihren Computer und mobilen Anzeigegeräte eingestellt werden können.
- Seite 45 Stellen Sie den “Modus”, das “Bildformat”, den “Viewer-Fensterbereich”, die “Max. Bildwechselfrequenz” und die “Videoqualität” des Videoprofils je nach Bedarf ein. Stellen Sie die Einzelheiten der Audiofunktionen ein. Wählen Sie 50 Hz oder 60 Hz der Stromleitung aus. Klicken Sie auf die Einsenden-Taste, um die neue Einstellung zu aktivieren. Beschreibung der Funktionstasten: Profilnummer Wählen Sie die Profilnummer zwischen 1 und 3 aus.
- Seite 46 Falls im H.264- und MPEG4-Modus von Einzelbildrahmen zu Einzelbildrahmen kaum Intra-Bildperiode: Bewegungen wahrgenommen werden und der meiste Videoinhalt unverändert bleibt, kann das Video mit der H.264- und der MPEG4-Kodierung komprimiert werden, um Qualitätsverlusten vorzubeugen. Zum Anwenden der Intra-Bildkomprimierung kann deren gewünschte Zeitdauer eingestellt werden.
- Seite 47 HINWEIS: Audio Ein/Aus: Zum Anwenden der Audio Ein/Aus-Signalfunktion befolgen Sie die nachstehenden Schritte. Stellen Sie über den IC-IEC-Browser eine Verbindung mit der Kamera-Webseite her. Stellen Sie sicher, dass sowohl “Einstellung des Audio-Mechanismus’“ als auch “Audioausgang aktivieren” ausgewählt wurden. Auf Einsenden klicken. Schließen Sie das Mikrofon an den PC an und die Kamera an den Audioausgang des Lautsprechers.
- Seite 48 ● Seite zum Einstellen der Privacy-Maske Klicken Sie auf die Privacy-Maske-Taste, um auf die Seite zum Einstellen des Privacy-Bereichs zu gelangen. Maskieren Sie bis zu 3 Privacy-Bereiche, um den/die Bereich/e auf dem Bild der Kamera auszuwählen, die von den Aufnahmen und Momentaufnahmen blockiert/ausgelassen werden sollen.
- Seite 49 5.1.3.3 Die Netzeinstellung abändern Befolgen Sie die nachstehenden Schritte zum Abändern der Netzeinstellungen im Netzwerk, wenn nötig. ● Einstellung der Optionen und der IP-Adresse Klicken Sie auf die Netzwerk-Taste auf der Homepage, um auf die Netzeinstellungsseite zu gelangen. Die zugänglichen Netzwerke hier lauten “PPPoE“, Port Detail“, “Traffic“, Dynamic DNS“, “HTTPS“ und “Access List“. Stellen Sie die Einzelheiten der “LAN-Einstellungen”...
- Seite 50 ● Abändern der Netzeinstellung – PPPoE Das “PPPoE”-Symbol erscheint oben links auf der “Netzwerk”-Seite. Zum Abändern der PPPoE-Einstellung im Netzwerk je nach Bedarf befolgen Sie die nachstehenden Schritte. Klicken Sie auf die PPPoE-Taste im oberen linken Menü, um auf die “PPPoE”-Seite zu gelangen. Aktivieren Sie den “Aktivieren”- oder “Deaktivieren”-Status der Funktion der PPPoE-Einstellungen.
- Seite 51 ● Abändern der Netzeinstellung – Port-Details Das “Port-Detail”-Symbol erscheint oben links auf der “Netzwerk”-Seite. Hier können Sie die Ports sowohl für das HTTP- als auch für das RSTP-Streaming eingeben und freihalten. Befolgen Sie die nachstehenden Schritte, um die Einstellung der Port-Details je nach Bedarf im Netzwerk abzuändern. Klicken Sie auf die Port-Detail-Taste im oberen linken Menü, um auf die “Port-Detail”-Seite zu gelangen.
- Seite 52 Beschreibung der Funktionstasten: Der HTTP-Port ermöglicht Ihnen die Verbindung über einen Standard-Web-Browser mit der HTTP-Port Kamera. Dieser Port kann auf eine Nummer eingestellt werden, die sich vom Standard-HTTP-Port 80 unterscheidet. Auf dem Router muss ein entsprechender Port eröffnet werden. Falls beispielsweise der Port auf 8080 abgeändert wird, gibt der Benutzer “http://192.168.0.100.8080”...
- Seite 53 ● Abändern der Netzeinstellung – Netzwerkverkehr (Network Traffic) Das “Traffic”-Symbol erscheint oben links auf der “Netzwerk”-Seite. Die Angabe der maximalen Bandbreite zum Hinaufladen / Herunterladen für jede Aschlußfassung ist zum Anschließen Ihres Gerätes an ein belegtes oder stark belastetes Netzwerk von großem Nutzen. Zum Abändern der Einstellung im Netzwerk je nach Bedarf befolgen Sie die nachstehenden Schritte.
- Seite 54 ● Abändern der Netzeinstellung – DDNS. Der DDNS (Dynamische Domänenbezeichnungs-Server) enthält einen DNS-Host-Namen und synchronisiert die öffentliche IP-Adresse des Modems nach dem Abändern. Der Benutzername und das Passwort werden bei der Inanspruchname des DDNS-Diensts benötigt. Das “DDNS“-Symbol erscheint oben links auf der “Netzwerk”-Seite. Befolgen Sie die nachstehenden Schritte, um die DDNS-Einstellung im Netzwerk je nach Bedarf abzuändern.
- Seite 55 Beschreibung der Funktionstasten: Das Kästchen markieren, um die Funktion zu aktivieren. Aktivieren der DDNS-Funktion: (Domänenbezeichnungssystem) ist ein Internetdienst, welcher die Domänenbezeichnungen auf IP-Adressen umsetzt (z.B. 192.168.0.20). Die Adresse kann von Ihrem ISP oder dem Netzwerk-Gateway bezogen werden. Wählen Sie Ihren dynamischen DNS-Dienstanbieter auf dem Aufklappmenü aus oder Server-Adresse: geben die Server-Adresse manuell ein.
- Seite 56 Abändern der Netzeinstellung – HTTPS. ● Das “HTTPS”-Symbol erscheint oben links auf der “Netzwerk”-Seite. Befolgen Sie die untenstehenden Schritte, um die HTTPS-Einstellung im Netzwerk je nach Bedarf abzuändern. Klicken Sie auf die HTTPS-Taste oben links im Menü, um auf die “HTTPS”-Seite zu gelangen. Zum Aktivieren der Funktion wählen Sie die Option “Enable HTTPS secure connection”...
- Seite 57 Methoden zum Erstellen und Installieren des Zertifikats: 1. Automatisches Erstellen eines selbstgezeichneten Zertifikats Vor dem Anwenden des HTTPS für die Verbindung mit der IP-Kamera erscheint die Nachricht “Automatisches Erstellen eines selbstgezeichneten Zertifikats“: (1) Aktivieren Sie die abgesicherte HTTPS-Verbindung. (2) Wählen Sie die Option “Create self-signed certificate automatically“ (Selbstgezeichnetes Zertifikat automatisch erstellen) aus.
- Seite 58 Abändern der Netzeinstellung – Zugangsliste. ● Das “Access List”-Symbol (Zugangsliste) erscheint oben links auf der “Netzwerk”-Seite. Befolgen Sie die untenstehenden Schritte, um die Einstellungen der Zugangsliste im Netzwerk je nach Bedarf abzuändern. Klicken Sie auf die Access List-Taste oben links im Menü, um auf die “Access List”-Seite (Zugangsliste) zu gelangen. Geben Sie die Details der “Start IP Address”...
- Seite 59 Deny List (Abweisliste): Die Ausgangs-IP-Adresse der Geräte (z.B. Computer), die über keine Ausgangs-IP-Adresse Zugangsberechtigung zum Video der Kamera verfügen. Die Ziel-IP-Adresse der Geräte (z.B. Computer), die über keine Zugangsberechtigung Ziel-IP-Adresse zum Video der Kamera verfügen. Deny-List (Abweisliste) Entfernen der benutzerdefinierten Einstellungen von der Zulassungsliste. löschen HINWEIS: Falls zwischen dem Bereich der Zulassungsliste und dem Bereich der Abweisliste Konflikte auftreten, wird der Adressenliste innerhalb des Bereichs der Abweisliste eine höhere Priorität über jener des...
-
Seite 60: Abändern Der Systemeinstellung
5.1.3.4 Abändern der Systemeinstellung Zum Abändern des Datums und der Uhrzeit der Systemeinstellung übers Netzwerk je nach Bedarf befolgen Sie die untenstehenden Schritte. Einstellen der Uhrzeit und des Datums im System ● Klicken Sie auf die System-Taste, um auf die “Uhrzeit und Datum”-Seite zu gelangen (Standard). In diesem Abschnitt können Sie die systeminterne Uhr für Ihre Kamera automatisch oder manuell konfigurieren, auf den neusten Stand bringen und beibehalten. - Seite 61 Beschreibung der Funktionstasten: Wählen Sie Ihre Lokalzeit auf dem Aufklappmenü aus. Zeitzone: Wählen Sie zum Aktivieren der Funktion der Sommerzeit diese Option aus. Sommerzeit aktivieren: Wählen Sie diese Option aus, um die Einstellung der Sommerzeit von der Autom. Sommerzeit: Kamera automatisch einstellen zu lassen. Wählen Sie diese Option aus, um das Datum und die Uhrzeit nach der Manuelle Einstellung des Datums Sommerzeit manuell zu konfigurieren.
- Seite 62 ● Abändern der Netzeinstellung – Digital-Eingang & -Ausgang. Die Merkmale der Digital Input (Digitaleingabe; DI) und der Digital Output (Digitalausgabe; DO) können aktiviert werden. Konfigurieren Sie die Quelle der Ereignisse für Ihre Kamera. Klicken Sie auf die DI and DO-Taste auf der linken Seite der “System“-Seite, um auf die “DI und DO“-Seite zu gelangen.
- Seite 63 ● Abändern der Systemeinstellung – ICR. Befolgen Sie bitte die untenstehenden Schritte, um die Funktion des IR-Schnitts im Netzwerk je nach Bedarf abzuändern. Klicken Sie auf die ICR-Taste auf der linken Seite der “System“-Seite, um auf die “ICR“-Seite zu gelangen. Für die “Auslöserbedingung des entfernbaren Filters für den IR-Schnitt“...
- Seite 64 Abändern der Systemeinstellung – RS485-Einstellung (nur für die IP-Box-Kamera) ● Der Benutzer kann die RS-485-Einstellungen oder die Kommunikations-Spezifikationen (Baudrate, Daten-Bits, Stopp-Bits und die Paritäts-Bits) für die Kamera konfigurieren. RS-485 ist eine serielle Kommunikationsmethode für Computer und Geräte. Für Ihre Kamera wird RS-485 zum Steuern eines PAN/TILT-Geräts angewendet, z.B. ein externes Kameragerät, um die Schwenk- und Neigungsbewegungen (PAN bzw.
- Seite 65 Wählen Sie zwischen Nein, Gerade oder Ungerade aus. Dies ist eine einfache Art der Paritäts-Bit: Fehlerprüfung, die in der seriellen Kommunikation angewendet wird, wobei Sie keine Parität anzuwenden brauchen. Für gerade oder ungerade Paritäten wird der Paritäts-Bit mit dem seriellen Port (der letzte Bit nach den Daten-Bits) auf einen Wert eingestellt, um sicherzustellen, dass die Übertragung über eine gerade oder ungerade Anzahl von logisch-hohen Bits verfügt.
- Seite 66 Abändern der Systemeinstellung – Benutzer. ● Der Benutzer kann den Namen und das Passwort des Administrators der Kamera abändern und die Benutzerkonti für den Zugriff auf die Kamera hinzufügen und verwalten. Weiter kann dieser Abschnitt zum Erstellen eines einzigartigen Namens und zum Konfigurieren der OSD-Einstellung für Ihre Kamera angewendet werden.
- Seite 67 Abändern der Systemeinstellung – Wartung. ● Befolgen Sie die untenstehenden Schritte, um die Systemeinstellungen im Netzwerk je nach Bedarf abzuändern. Klicken Sie auf die Maintenance-Taste (Wartung) auf der linken Seite der “Datum und Uhrzeit“-Seite, um auf die “Wartung“-Seite zu gelangen. Beschreibung der Funktionstasten: Klicken Sie auf “Konfiguration speichern“, um die Konfigurationsdateien auf der lokalen Konfiguration speichern:...
- Seite 68 Abändern der Systemeinstellung – Die Firmware aktualisieren. ● Befolgen Sie bitte die untenstehenden Schritte, um die Firmware mit dem Netzwerk je nach Bedarf zu aktualisieren. Klicken Sie auf die Firmware aktualisieren-Taste auf der linken Seite der “Datum und Uhrzeit“-Seite, um auf die “Firmware aktualisieren“-Seite zu gelangen.
- Seite 69 Verlassen Sie den Internet-Explorer sowie irgendwelche Anwendungsprogramme unter dem Internet-Explorer. Klicken Sie auf Start, Systemsteuerung und doppelklicken danach auf Internet-Optionen. Auf der Allgemeines-Kartei klicken Sie auf Dateien löschen unter Vorläufige Internetdateien. Wählen Sie Allen Offline-Inhalt löschen unter Vorläufige Internetdateien aus. Auf OK klicken.
- Seite 70 5.1.3.5 Die Anwendungseinstellung abändern Befolgen Sie die untenstehenden Schritte, um die Anwendungseinstellung im Netzwerk je nach Bedarf abzuändern. Abändern der Anwendungseinstellung – Einstellung der Anwendungssprache. ● Befolgen Sie die untenstehenden Schritte, um die Einstellung der Sprache im Netzwerk je nach Bedarf abzuändern. Klicken Sie auf die Sprache-Taste auf der linken Seite, um auf die “Einstellung der Sprache“-Seite zu gelangen.
- Seite 71 Abändern der Anwendungseinstellung – Bewegungserkennung. ● Befolgen Sie die untenstehenden Schritte, um die Abänderungen der Funktion für die Bewegungserkennung durch den Alarm im Netzwerk je nach Bedarf zu aktivieren. Klicken Sie auf die Bewegungserkennung-Taste auf der linken Seite der “Alarm“-Seite, um auf die “Bewegungserkennung“-Seite zu gelangen.
- Seite 72 Abändern der Anwendungseinstellung – Ereignis. ● In diesem Abschnitt kann die Aufnahmeeinstellung für Ihre IP-Kamera konfiguriert und nach Zeitplan eingestellt werden. Klicken Sie auf “Hinzufügen“, um auf die Einstellungen-Seite unter Server, Medien, Ereignis und Aufnahme zu gelangen, um die erweiterten Einstellungen vorzunehmen. Oder klicken Sie auf “Löschen“, um die Einstellungen zu löschen. Die Seite zur Ereigniseinstellung ist in 4 Abschnitte aufgeteilt: Server, Medien, Ereignis und Aufnahme.
- Seite 73 Server: Klicken Sie auf die Hinzufügen-Taste in der Server-Spalte, um auf die “Server“-Einstellungsseite zu gelangen. Geben Sie den Servernamen ein; einen einzigartigen Namen für den Server. Vier Servertypen werden unterstützt. Diese sind Email-Server, FTP-Server, HTTP-Server und Netzwerkspeicher. Stellen Sie die Einzelheiten für die Email-Funktion ein. “Absender-Email-Adresse”: Die Email-Adresse des Absenders.
- Seite 74 Stellen Sie die Einzelheiten des Netzwerkspeichers ein. Nur ein Netzwerkspeicher wird unterstützt. “Standort des Netzwerkspeichers”: Der Pfad zum Hinaufladen der Medien. “Workgroup”: Workgroup für den Netzwerkspeicher. Klicken Sie auf die SD-Karte, um die Funktion zu aktivieren. Zum Aufnehmen der Daten verwenden Sie die SD-Karte. Klicken Sie auf die Einsenden-Taste oder auf Nicht einsenden, um auf die Ereignis-Hauptseite zurückzukehren.
- Seite 75 FTP: Wählen Sie diesen Server aus, um die Mediendateien an einen FTP-Server zu senden, wenn ein Auslöser ● aktiviert wird: Server-Adresse: Geben Sie die Domäne oder die IP-Adresse des FTP-Servers ein. Port: Der voreingestellte Email-Server-Port beträgt 21. Er kann ebenfalls einer anderen Portzahl zugeordnet werden.
- Seite 76 SD-Karte: Wählen Sie diese aus, um die Mediendateien bei einem Aktivieren des Auslösers an eine SD-Karte ● zu senden. Schieben Sie zuerst Ihre SD-Karte ein. Zum Überprüfen der richtigen Konfigurierung der Speichereinstellung klicken Sie auf die Test-Taste. Das Resultat wird oben auf dieser Einstellungsseite angezeigt (TEST OK oder TEST ERROR (Testfehler)). Klicken Sie auf Einsenden, um die Einstellung zu aktivieren.
- Seite 77 Medien: Klicken Sie auf die Hinzufügen-Taste in der Medien-Spalte, um auf die “Medien“-Einstellungsseite zu gelangen. Geben Sie den Mediennamen ein. Dieser muss ein einzigartiger Namen für die Medien sein. Es stehen drei Medientypen zur Verfügung: Momentaufnahme, Videoclip und Systemprotokoll. Stellen Sie die Einzelheiten der Momentaufnahme ein. “Quelle”: Die Videoquelle auswählen.
- Seite 78 “Maximaldauer”: Maximaldauer der Aufnahme der Datei in Sekunden. “Maximale Dateigröße”: Die maximale Dateigröße, die erzeugt wird. Klicken Sie auf das Systemprotokoll, um die Funktion zu aktivieren. Klicken Sie zum Speichern auf Einsenden bzw. auf Nicht einsenden, um auf die Ereignis-Hauptseite zurückzukehren.
- Seite 79 Fügen Sie das Datum und die Uhrzeigt an den Dateinamen an: Wählen Sie die Option zum Anfügen der Vorsilbe des Datums und der Uhrzeit an den Dateinamen. Klicken Sie auf Einsenden, um die Einstellung zu aktivieren. Videoclip: Wählen Sie diese Option aus, um die Videoclips beim Aktivieren eines Auslösers zu senden. ●...
- Seite 80 Systemprotokoll: Wählen Sie diese Option aus, um beim Aktivieren eines Auslösers ein Systemprotokoll zu ● senden. Zum Aktivieren der Einstellung klicken Sie auf Einsenden. (4) Nach dem Beenden dieses Vorgangs klicken Sie auf Einsenden, um die Einstellungen zum Verlassen dieser Seite zu aktivieren.
- Seite 81 Ereignis: Klicken Sie auf die Hinzufügen-Taste in der Ereignis-Spalte, um auf die “Ereignis”-Einstellungsseite zu gelangen. Den Ereignisnamen eingeben. Markieren Sie das “Dieses Ereignis aktivieren”-Kästchen und aktivieren die Funktion. Danach stellen Sie die Priorität und die Quelle auf der Aufklappliste ein. “Priorität”: Das Ereignis mit der höheren Priorität wird zuerst ausgeführt.
- Seite 82 Nach dem Beenden dieses Vorgangs klicken Sie auf Einsenden, um diese Einstellungen zum Verlassen dieser Seite zu aktivieren. Die neuen Medieneinstellungen werden auf der Ereigniseinstellungsseite erscheinen. Ereigniseinstellungen: (1) Klicken Sie in der Ereignis-Spalte auf der Ereigniseinstellungsseite auf Hinzufügen, um die Ereigniseinstellungsseite aufzurufen.
- Seite 83 Zielstandort: Der Benutzer kann die SD-Karte oder SAMBA (Netzwerkspeicher) auswählen, die für die aufgenommenen Videodateien bereitgestellt wurden. Ereignis-Zeitplan: Geben Sie die Zeitdauer für das Ereignis an. ● Die Tage der Woche auswählen. Wählen Sie den Aufnahme-Zeitplan im 24-Stunden-Zeitformat aus. Betätigung: Legen Sie die von der IP-Kamera durchzuführenden Betätigungen beim Aktivieren eines Auslösers ●...
- Seite 84 Aufnahme: Klicken Sie auf die Hinzufügen-Taste in der Aufnahme-Spalte, um auf die “Aufnahme”-Einstellungsseite zu gelangen. Den Namen des Aufnahme-Eintrags eingeben: Markieren Sie das “Diese Aufnahme aktivieren”-Kästchen, um die Funktion zu aktivieren. Aktivieren Sie diese Option, falls Sie diese Aufnahme in einen freigegebenen Or dner im Netzwerk hinaufladen wollen.
- Seite 85 Aufnahme-Einstellungen: (1) Klicken Sie auf Hinzufügen in der Aufnahme-Spalte auf der Ereigniseinstellungsseite, um die Aufnahmeeinstellungsseite aufzurufen. Auf dieser Seite können Sie die Aufnahmequelle, den Aufnahme-Zeitplan und die Aufnahmekapazität bestimmen. Insgesamt können 2 Aufnahmeeinstellungen konfiguriert werden. (2) Geben Sie den Namen des Aufnahmeeintrags für die Ereigniseinstellung ein. (3) Wählen Sie die Option “Diese Aufnahme aktivieren”...
- Seite 86 5.1.3.6 Abändern der Speichereinstellung Befolgen Sie die untenstehenden Schritte, um die Einstellung der SD-Karte im Netzwerk je nach Bedarf abzuändern. ● Abändern der Einstellung der SD-Karte. Befolgen Sie die untenstehenden Schritte, um die Einstellungen im Netzwerk je nach Bedarf abzuändern. Klicken Sie auf die “Speicher”-Taste oben auf der Einstellungsseite, um den “SD-Karte”-Bildschirm aufzurufen.
- Seite 87 5.1.3.7 Status Geräte-Infos. ● Auf dieser Seite werden sämtliche Informationen über Ihr Gerät und die Netzverbindung angezeigt. Klicken Sie auf die “Geräte-Infos”-Taste auf der Status-Seite, um den “Geräte-Infos”-Biidschirm aufzurufen.
- Seite 88 ● Geräte-Infos. Auf dieser Seite sind die Protokollinformationen über Ihre Kamera angezeigt. Klicken Sie auf die “Geräte-Infos“-Taste auf der Status-Seite, um den “Geräte-Infos“-Bildschirm aufzurufen. Klicken Sie auf “Löschen”, um sämtliche Protokolle zu löschen. Der Benutzer kann die Informationen durch Klicken auf “Herunterladen”...
- Seite 89 5.1.3.8 PPPoE & DDNS Anwendung des PPPoE Installieren Sie die XDSL-Software (erhältlich von Ihrem ISP-Dienstanbieter) in Ihren PC. Suche nach der IP-Adresse Ihrer IP-Kamera: Der Benutzer kann die IP-Kamera und den Videomonitor anschließen. Auf dem Monitor-Bildschirm erscheint die IP-Adresse auf der rechten Seite. Deaktivieren Sie die DHCP-Funktion (der IP-Kamera), falls diese auf “ON”...
- Seite 90 Test: Gehen Sie ins Internet. Stellen Sie Ihren PC für den Zugang ins Internet ein. Desktop IE-Browser Geben Sie die IP-Adresse der IP-Kamera ein (dieselbe Adresse wie jene in den PPPoE-Einstellungen und in Schritt 3 oben) Sie können die IP-Kamerabilder nun betrachten. DDNS-Einstellungen Überprüfen Sie die IP-Adresse (Monitor) Ihrer IP-Kamera den IE-browser starten...
-
Seite 91: Erweiterter Betrieb
ERWEITERTER BETRIEB Frage 1: Wie können die Live-Bilder der IP-Kamera über den Internet-Explorer auf einem Desktop-PC oder einem Laptop-PC betrachtet werden, wenn keine Monitore zur Verfügung stehen? ◇ Um die IP-Adresse der IP-Kamera ohne einen Monitor zu beziehen wenden Sie eine der folgenden beiden Methoden zum Beziehen der IP-Adresse an: UPnP und USB-Funktion. - Seite 92 Frage 5: Wie wird DynSNS zum Verbinden mit der IP-Kamera mit Hilfe von deren utergeordneten Host-Namens über das Intranet angewendet? ◇Die DDNS-Funktion einstellen 1. Klicken Sie auf die Netzwerk-Taste auf der Homepage. 2. Klicken Sie auf die Dynamische DNS-Taste auf der linken Seite, um auf die “Dynamische DNS“-Seite zu gelangen. 3.
- Seite 93 ◇Den Benutzer abändern 1. Klicken Sie auf der BENUTZERLISTE den abzuändernden Benutzernamen. 2. Geben Sie das Passwort und das bestätigte Passwort ein und wählen die Berechtigungsstufe aus. 3. Klicken Sie auf die Benutzer hinzufügen/abändern-Taste, um die neue Einstellung zu aktivieren. ◇Einen Benutzer löschen 1.
-
Seite 94: Spezifikationen
Spezifikationen 1.3 Megapixel Bildsensor 1/3” Sony IMX035 CMOS-Sensor IP-Box-Kamera: 2.9- bis 8.2 mm C/CS-Fassung Objektivmontage IP-Mini-Dome- & IP-Bullet-Kamera: 3.3- bis 12-mm-Platinentyp mit Vari-Blendenöffnung (VGA-Typ) ● C/CS-Fassung; Platinenmodell mit Vari-Blendenöffnung – Kamera ● Mindestbeleuchtung Farbe: 0.2 Lux @ F1.4; B/W: 0.01 Lux @ F1.4 IR-Schneidfilter Vorhanden Tag &... - Seite 95 RJ-45 10 BASE - T/100 BASE -TX. IP-Box-Kamera: Einstecken: 1 x Alarmeingabe/1 x Alarmausgabe/1 X GS-Ausgang (12V GS)/1 x Erdanschluss/2 x RS-485 Digital-I/O IP-Indoor/Outdoor-Mini-Dome für drinnen/draußen & IP-Bullet Kamera: Einstecken: 2 x Digitaleingabe/2 x Digitalausgabe/1 x GS-Ausgang (12V GS)/1 x Erdung 2 x 3,5 mm Anschlüsse Kopfhörerbuchse...
- Seite 96 2.0 Megapixel Bildsensor 1/2.7”-Omni-Vision-2M-CMOS-Sensor IP-Box-Kamera: C/CS-Fassung IP-Mini-Dome- & IP-Bullet-Kamera: 3.3- bis 12-mm-Platinentyp mit Vari-Blendenöffnung (VGA-Typ) ● Objektivmontage 3- bis 9-mm-Platinentyp mit Vari-Blendenöffnung (MEGA-Typ) ● IP-Bullet-Kamera (festes Objektiv): 4,0mm/F1.5, feste Irisblende. Sichtwinkel: 62° horizontal (festes ● Kamera Objektiv). C/CS-Fassung - Farbe: 0.2 Lux @ F1.2; B/W: 0.01 Lux @ F1.2 ●...
- Seite 97 RJ-45 10 BASE - T/100 BASE -TX. IP-Box-Kamera: Einstecken: 1 x Alarmeingabe/1 x Alarmausgabe/1 X GS-Ausgang (12V GS)/1 x Erdanschluss/2 x RS-485 Digital-I/O IP-Indoor/Outdoor-Mini-Dome für drinnen/draußen & IP-Bullet Kamera: Einstecken: 2 x Digitaleingabe/2 x Digitalausgabe/1 x GS-Ausgang (12V GS)/1 x Erdung Anschlüsse 1 x Audio ein [Mikr.
- Seite 98 3.0 Megapixel Bildsensor 1/-2.8”-3M-Sony-IMX036-CMOS-Sensor. IP-Box-Kamera: 3-1- bis 8-mm-CS-Befestigungs-Megapixel-Objektiv mit Vari-Blendenöffnung Objektivmontage IP-Mini-Dome- & IP-Bullet-Kamera: Kamera 3- bis 9-mm-Platinentyp-Megapixel-Objektiv mit Vari-Blendenöffnung Mindestbeleuchtung Farbe: 0.2 Lux @ F1.2; B/W: 0.01 Lux @ F1.2 IR-Schneidfilter Vorhanden Tag & Nacht Auto/Tag/Nacht/Nach Zeitplan. Videokomprimierung H.264/MPEG4/MJPEG. 4:3 - “2048x1536“, “1600x1200“, “1024x768“, “800x600“, ●...
- Seite 99 RJ-45 10 BASE - T/100 BASE -TX. IP-Box-Kamera: Einstecken: 1 x Alarmeingabe/1 x Alarmausgabe/1 X GS-Ausgang (12V GS)/1 x Erdanschluss/2 x RS-485 Digital-I/O IP-Indoor/Outdoor-Mini-Dome für drinnen/draußen & IP-Bullet Kamera: Einstecken: 2 x Digitaleingabe/2 x Digitalausgabe/1 x GS-Ausgang (12V GS)/1 x Erdung Anschlüsse 1 x Audio ein [Mikr.
-
Seite 100: Funktionen Des Client-Pc's
Funktionen des Client-PC’s Systemvoraussetzung Windows XP Browser IE 6.x Live-Monitor Max. 16 Teilungen, Echtzeit-REC/Aufnahme/Audio/Live-Ereignis/Vollbildschirm Wiedergabe-Viewer Wiedergabe, Zeit/Suche nach Live-Ereignis/Export (JPEG/AVI) Einstellungen Gerät/System/Kameraverwaltung/Webseite Client-PCs Eine Kamera unterstützt 10 gleichzeitige Client-PCs. -
Seite 101: Anhang 1. - Bedienungsweise Des Ip-Kamera-Upnp
ANHANG 1. – Bedienungsweise des IP-Kamera-UPnP ® Das größte Problem beim Einstellen einer IP-Kamera besteht darin, dass Ihnen die IP-Adresse dieses Geräts nicht ® bekannt sein wird. Die IP-Kamera unterstützt nun das UPnP-Protokoll (Universelles Plug & Play), was Ihnen das ®... - Seite 102 Abbildung 2 Schritt 2: Beim Erscheinen der Systemsteuerung doppelklicken Sie auf das Netzverbindungen-Symbol. Das Netzverbindungen-Dialogfenster erscheint. Siehe Abbildung 3. Abbildung 3 Schritt 3: Klicken Sie auf die Protokolle-Kartei im Netzverbindungen-Dialogfenster. Siehe Abbildung 4. Abbildung 4 Schritt 4: Beim Erscheinen des Verbindungseigenschaften des lokalen Netzwerks-Dialogfensters wählen Sie Internetprotokoll (TCP/IP) aus und klicken auf Eigenschaften.
- Seite 103 Abbildung 5 Schritt 5: Wählen Sie im Eigenschaften des Internetprotokolls (TCP/IP)-Dialogfenster die Option Die folgende IP-Adresse anwenden aus, um anzuzeigen, dass Sie DHCP nicht anwenden wollen. Ordnen Sie die IP-Adresse 192.168.1.200 mit der Subnet-Maske 255.255.255.0 zu. Nach dem Beenden auf OK klicken; siehe Abbildung 6. Abbildung 6 Schritt 6: Zum Beenden der Abänderung wählen Sie Schließen;...
- Seite 104 2. Installieren der UPnP-Pakete ® Wie oben beschrieben wird das UPnP-Dienstprogramm unter Microsoft XP standardgemäss nicht automatisch gestartet. Vor dem Initialisieren müssen daher einige Pakete installiert werden. Die nachstehenden Schritte beschreiben den Vorgang dieser Installation. Schritt 1: Im Start-Menü wählen Sie Programmzugang und Standardeinstellung einstellen aus und klicken darauf; siehe Abbildung 8.
- Seite 105 Abbildung 10 Schritt 4: Überprüfen Sie die UPnP-Benutzerschnittstelle und wählen OK aus; siehe Abbildung 11. Abbildung 11 Schritt 5: Beim erneuten Erscheinen des Netzkomponenten-Installationsassistent-Dialogfensters klicken Sie auf Weiter; siehe Abbildung 12. Abbildung 12...
- Seite 106 Schritt 6: Der UPnP-Installationsvorgang wird nach ungefähr einer Minute beendet sein. Zum Schließen wählen Sie Beenden aus; siehe Abbildung 13. Abbildung 13 Aktivieren der Dienstprogramme Nach dem Installationsvorgang aktivieren aktivieren Sie die entsprechenden Dienstprogramme zum Starten des UPnP-Protokolls. Die nachstehenden Anleitungen beschreiben die Vorgehensweise dazu. Schritt 1: Im Start-Menü...
- Seite 107 Abbildung 15 Schritt 3: Klicken Sie auf das Dienstprogramme-Symbol im Administrative Tools-Dialogfenster. Siehe Abbildung 16. Abbildung 16 Beim Erscheinen des Dienstprogramme-Dialogfensters doppelklic ken Sie auf das Schritt 4: SSDP-Discovery-Dienstprogramm-Symbol. Siehe Abbildung 17.
- Seite 108 Abbildung 17 Schritt 5: Als Startweise wählen Sie Automatisch aus und klicken zum Starten auf OK. Siehe Abbildung 18. Abbildung 18 Schritt 6: Beim erneuten Erscheinen des Dienstprogramme-Dialogfensters doppelklicken Sie auf das Geräte-Host mit universellem Plug & Play-Symbol. Siehe Abbildung 19.
- Seite 109 Abbildung 19 Schritt 7: Als Startweise wählen Sie Automatisch aus, drücken auf die Start-Taste und klicken zum Starten auf OK. Siehe Abbildung 20. Abbildung 20 Schritt 8: Starten Sie Ihr System neu.
- Seite 110 ® Scannen Sie die IP-Kameras durch den Netzwerkort Nach dem Beenden des Installations- und Startvorgangs wird das UPnP-Protokoll wirksam. Wie in der untenstehenden ® Abbildung 21 und 22 gezeigt können Sie nun sämtliche IP-Kameras unter “Netzwerkort“ scannen. Abbildung 21 Abbildung 22 Doppelklicken Sie einfach auf das UPnP-IP-Kamera-Symbol.
-
Seite 111: Anhang 2. - Melden Sie Sich Als Ddns-Mitglied An
ANHANG 2. – Melden Sie sich als DDNS-Mitglied an DDNS (dynamisches Domänennamensystem) ist eine Funktion, die von einer amerikanischen Forma zur Verfügung gestellt wird. Gehen Sie bitte zu www.dyndns.com. Dieses Kapitel beschreibt die fundamentalen Anleitungen zum Registrieren eines Gratis-DDNS-Dienstprogramms. Registrieren für ein DDNS Geben Sie die URL www.dyndns.com in die obere rechte Ecke auf der Hauptseite ein, wo sich ein Eintrag befindet, “Konto erstellen”;... - Seite 112 Abbildung 3 Klicken Sie auf “Dienstleistungen”, um auf die Dienstprogramm-Seite zu gelangen. Klicken Sie danach auf den “Host-Diensprogramm hinzufügen“-Eintrag unter dem “Host“-Eintrag; siehe Abbildung 4. Klicken Sie auf “Host-Dienstprogramm hinzufügen“, wonach dessen Dienstprogramm-Eintrag erscheint. Mit Dynamischen DNS-Host hinzufügen können Sie ein neues DDNS hinzufügen. Jedes Mitglied wird eventuell nur über ein Gratis-Konto verfügen, wobei ein Konto nicht mehr als fünf DDNS besitzen kann.
- Seite 113 Abbildung 5 Nur der “Host-Namen”-Eintrag muss auf dieser Seite eingegeben werden. Der Benutzer kann einen untergeordneten Host-Namen nach Belieben auf die rechte Seite der Aufklappliste des Host-Namens auswählen. HINWEIS: Die “IP-Adresse” muss nicht im selben Format wie jene der Adresse der IP der Kamera eingestellt werden.
- Seite 114 Marke der Videor E. Hartig GmbH ® Vertrieb ausschließlich über den Fachhandel. V1.0 Videor E. Hartig GmbH Carl-Zeiss-Straße 8 · 63322 Rödermark, Deutschland Tel. +49 (0) 6074 / 888-0 · Fax +49 (0) 6074 / 888-100 www.videor.com...
