ETAtouch Regelung
Bei Solaranlagen mit externem Wärmetauscher wird
bei diesem Regelungsprinzip erfahrungsgemäß die
meiste Energie aus der Solaranlage in den Speicher
geführt.
5.7.5 Solaranlage mit externem
Wärmetauscher und
Schichtladeventil
Solaranlage mit externem Wärmetauscher und
Schichtladeventil
Auch bei dieser Variante der Solaranlage wird beab-
sichtigt eine ausreichend hohe Temperatur im oberen
Bereich des Puffers zu erzeugen, damit der Kessel
nicht starten muss für die Warmwasserladung.

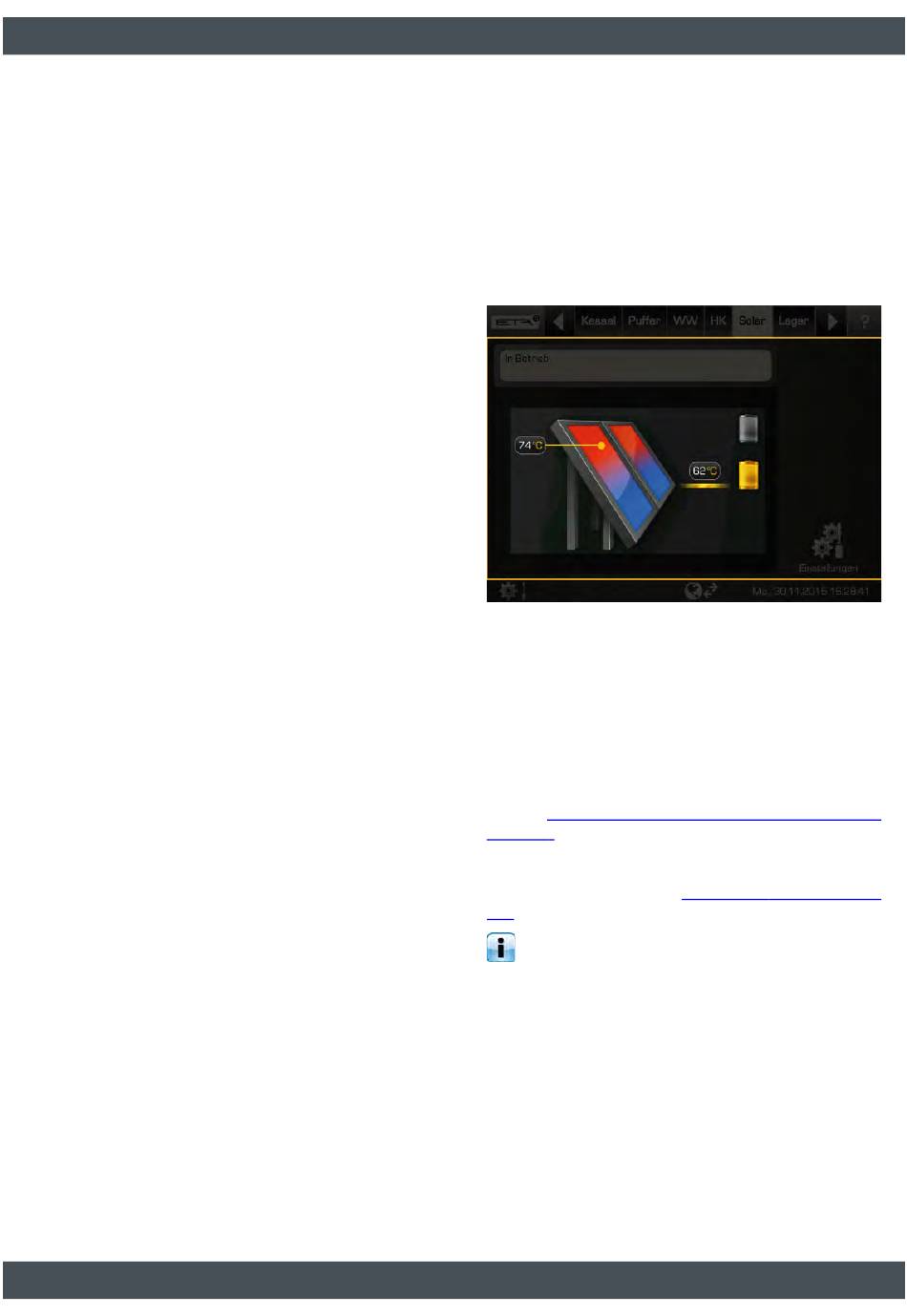

Abb. 5-61: Solaranlage mit externem Wärmetauscher und
Schichtladeventil
Die Kollektorpumpe startet sobald der Kollektor
wärmer ist als die Soll-Temperatur im oberen Puffer-
bereich [Puffer Soll Solar].
Das Regelungsprinzip, ist identisch wie bei einem
Puffer mit 2 interne Register. Auch die Bedingungen
für die Solarladung in das obere Pufferregister sind
gleich. Die Beschreibungen hierzu finden Sie im
Kapitel 5.7.3 "Solaranlage für Puffer mit 2 interne
Register".
Die Drehzahlregelung
identisch wie bei einer Solaranlage mit externem Wär-
metauscher, siehe Kapitel
zip".
Unterschiedlich ist nur die Umschaltung der
Solarladung vom unteren Pufferregister in das
obere. Sind die Bedingungen für die Solarladung in
das obere Register nicht erfüllt, wird zuerst das untere
Register geladen. Steigt nun die Sekundär Vorlauftem-
peratur soweit an dass die Temperatur im oberen Puf-
ferbereich [Puffer oben Solar] überschritten wird,
erfolgt gleich eine Umschaltung der Solarladung in das
obere Register. Es wird keine Mindestzeit für die
Solarladung berücksichtigt. Sobald die Sekundär Vor-
lauftemperatur unter die Temperatur [Puffer oben
Solar] sinkt, wird wieder das untere Register geladen.
Funktionsblock [Solar]
der Sekundärpumpe
Abb. 5-60: "Regelungsprin-
ist
