Funktionsblock [Heizkreis]

5.6 Funktionsblock [Heizkreis]

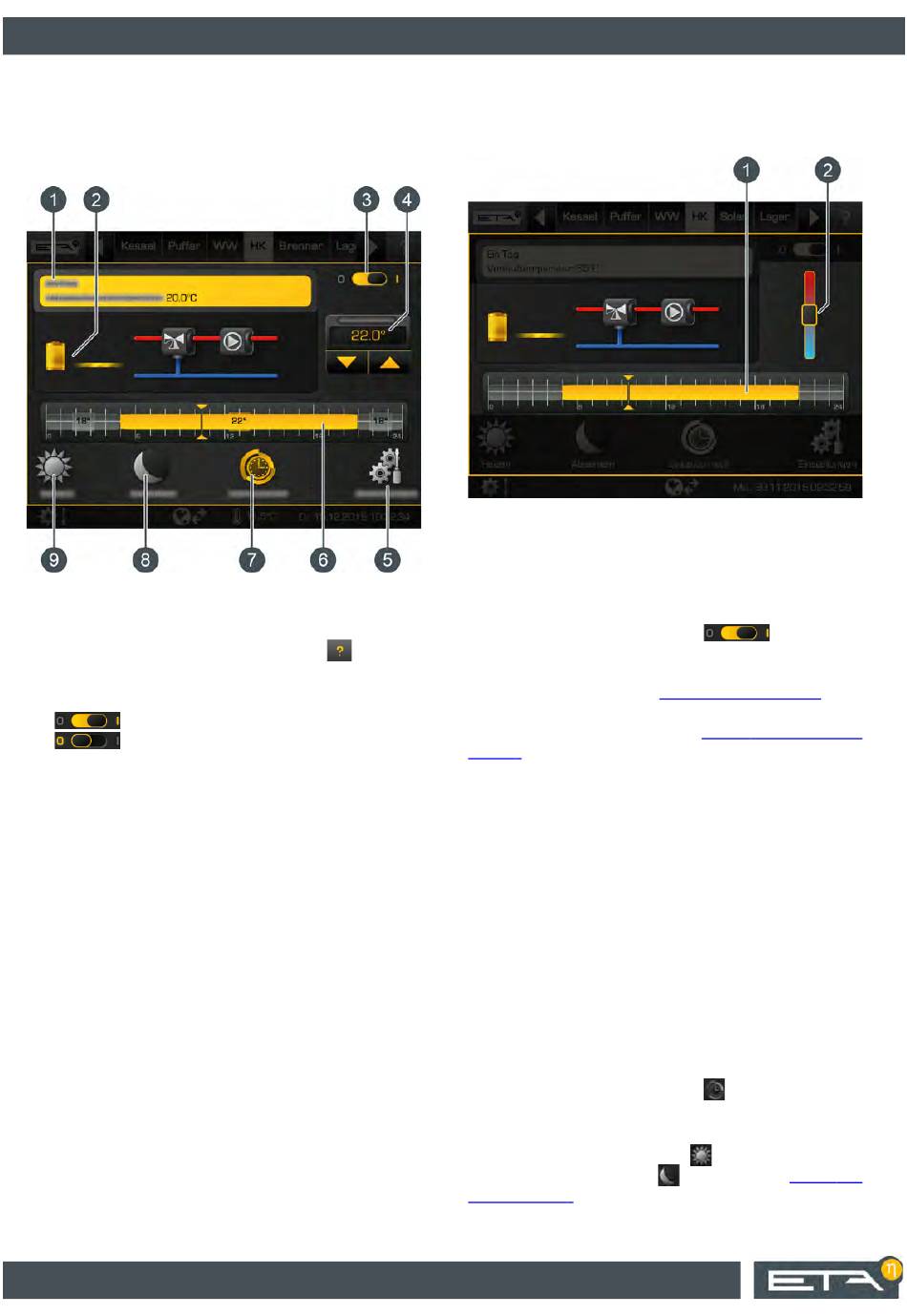

Übersicht des Heizkreises
Raumfühler
Abb. 5-43: Heizkreis mit Raumfühler
1 Betriebszustand und Informationen.
Die Beschreibung der Betriebszustände finden sie
in der integrierten Hilfe mit der Taste
2 Erzeuger für den Heizkreis
3 Ein/Aus Schalter für den Heizkreis
= eingeschaltet
= ausgeschaltet
4 Raumtemperatur erhöhen oder reduzieren
5 Taste [Einstellungen].
In diesem Menü werden beispielsweise die
Heizzeiten und die Heizkurve angepasst.
6 Grafische Darstellung der eingestellten Heizzeiten
und Raumtemperaturen
7 Betriebsart [Zeitautomatik]
8 Betriebsart [Absenken]
9 Betriebsart [Heizen]
48
bei installiertem
.
Übersicht des Heizkreises ohne Raumfühler
In der Übersicht wird anstelle der gemessenen
Raumtemperatur, ein Temperaturschieber angezeigt.
Abb. 5-44: Heizkreis ohne Raumfühler
1 Grafische Darstellung der eingestellten Heizzeiten
2 Temperaturschieber
Funktionsweise
Ist der Heizkreis eingeschaltet (
anhand der eingestellten Zeitfenster mit Wärme
versorgt. Die Temperaturregelung erfolgt mit der
Heizkurve (siehe Kapitel
optional erhältlichen Raumfühler und den einstellba-
ren Zeitfenstern (siehe Kapitel
stellen").
Innerhalb eines Zeitfensters ist der Heizkreis im Heiz-
betrieb. Ist ein Raumfühler installiert, regelt dieser den
Heizkreis damit die eingestellte Raumtemperatur
erreicht wird. Ist kein Raumfühler installiert, wird der
Heizkreis nur mit der Heizkurve für den Heizbetrieb
geregelt. Eine genaue Temperaturregelung ist somit
schwierig.
Außerhalb der eingestellten Zeitfenster befindet sich
der Heizkreis im Absenkbetrieb. Das bedeutet, der
Raumfühler regelt nur auf die eingestellte abgesenkte
Raumtemperatur [Absenktemperatur außerhalb der
Zeitfenster]. Ohne Raumfühler, wird der Heizkreis mit
der Heizkurve für den Absenkbetrieb geregelt.
Der Wechsel zwischen dem Heizbetrieb und dem Ab-
senkbetrieb erfolgt automatisch wenn in der Benutzer-
oberfläche mit der
[Zeitautomatik] ausgewählt ist.
Die Betriebsarten sind auch manuell einstellbar. Der
Heizbetrieb wird mit der Taste
senkbetrieb mit der Taste
dienelemente".
www.eta.co.at
ETAtouch Regelung
) wird dieser
5.6.3 "Die Heizkurve"), der
5.6.2 "Heizzeiten ein-
Taste die Betriebsart
aktiviert und der Ab-
. Siehe Kapitel 5.6.1 "Be-
