Funktionsblock [Heizkreis]
Abwesenheit einstellen (Urlaubsfunktion)
In jedem Heizkreis kann ein Zeitraum definiert werden,
um diesen nur im Absenkbetrieb zu betreiben. Der
Heizkreis wird dann mit der niedrigsten eingestellten
Absenktemperatur betrieben. Diese Funktion wird
auch Urlaubsfunktion genannt.
Zum Einstellen der Urlaubsfunktion, die Einstellungen
des Heizkreises öffnen (Taste
die Taste [Urlaub] drücken. Es erscheint ein Ein-
stellfenster.

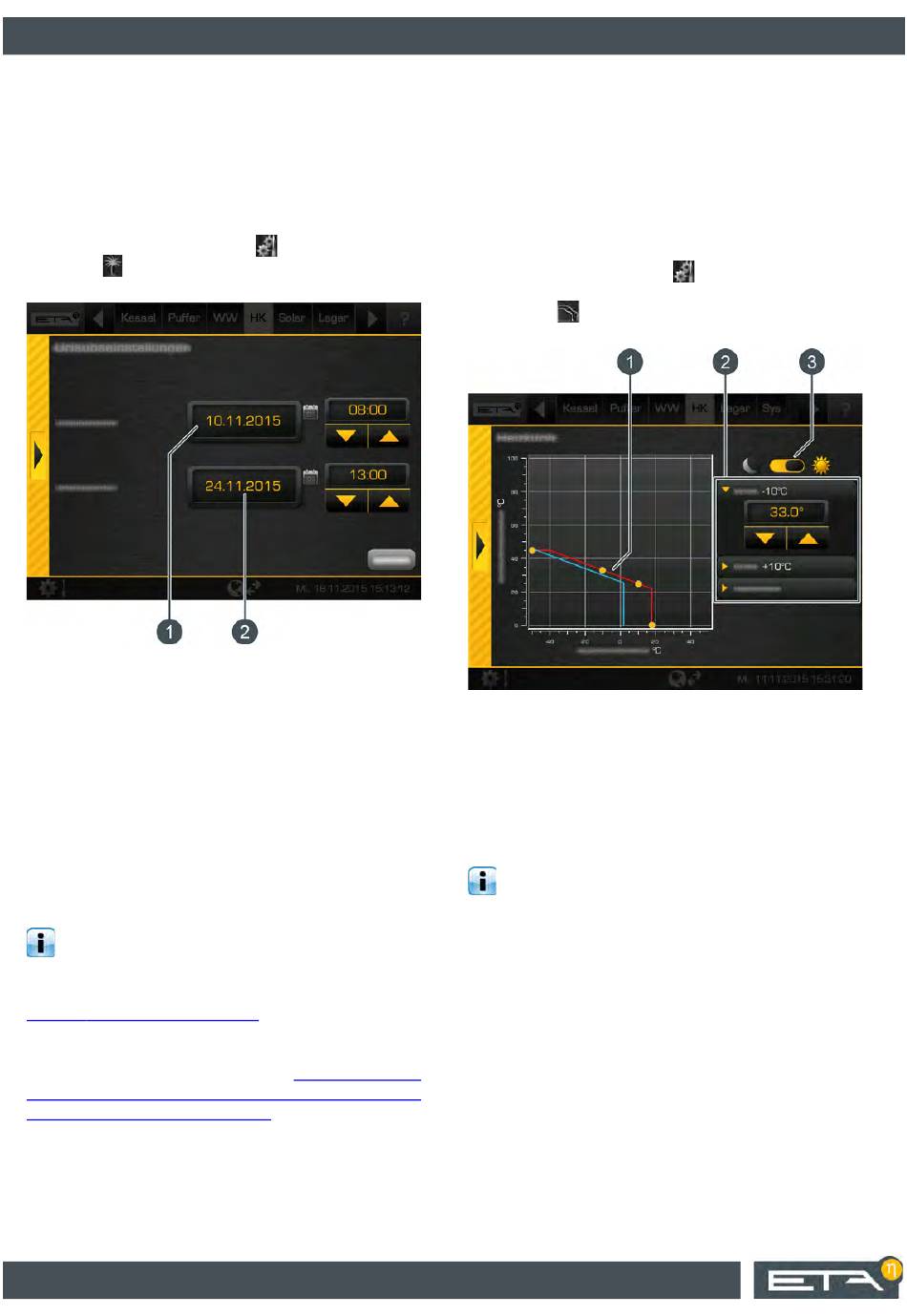

Abb. 5-46: Urlaubsfunktion
1 Beginn des Zeitraumes
2 Ende des Zeitraumes
Das Antippen des Datumsfeldes öffnet einen Kalender
zum Auswählen des Datums. Mit den Pfeiltasten wird
die Uhrzeit eingegeben. Das Fenster schließen mit
dem Pfeil an der linken Seite.
Im oben angeführten Beispiel wird der Heizkreis vom
10 November ab 08:00 Uhr, bis zum 24 November um
13:00 Uhr im Absenkbetrieb betrieben. Nach Ablauf
des Zeitraumes, schaltet sich der Heizkreis selbststän-
dig wieder in den Automatikbetrieb.
Innerhalb des eingestellten Zeitraumes für den
Urlaub, wird der Heizkreis nur im Absenkbetrieb
betrieben. Kontrollieren Sie deshalb die eingestellte
Heizgrenze für den Absenkbetrieb (siehe Kapitel
5.6.3.2 "Heizgrenzen einstellen"). Bei einer Einstellung
unter 0°C besteht Frostgefahr.
Kontrollieren Sie auch die abgesenkte Raumtempera-
tur außerhalb der Heizzeiten (siehe
ratur. Auf diesen Wert darf außerhalb der Zeitfenster
die Raumtemperatur
eingestellt besteht ebenfalls Frostgefahr.
50
) und anschließend
9 "Absenktempe-
absinken."). Ist diese zu tief
5.6.3

Die Heizkurve

Beschreibung der Heizkurve
Die Heizkurve regelt die Vorlauftemperatur für den
Heizkreis. Jeder Heizkreis hat eine eigene Heizkurve,
weil für eine Fußbodenheizung andere Einstellungen
erforderlich sind als für Radiatoren.
Das Anpassen der Heizkurve erfolgt in den Einstellun-
gen des Heizkreises (Taste
schließend in das Menü der Heizkurve wechseln mit
der Taste [Heizkurve]. Die Einstellungen der
Heizkurve werden angezeigt.
Abb. 5-47: Einstellungen der Heizkurve
1 Heizkurve für den Heizbetrieb (rote Linie) und Ab-
senkbetrieb (blaue Linie)
2 Parameter zum Einstellen der Heizkurve und der
Heizgrenzen
3 Wahlschalter für die Einstellungen der Heizkurve
im Heizbetrieb und Absenkbetrieb
Die Heizkurve für den Heizbetrieb (rote Linie im
Diagramm) wird durch die beiden einstellbaren
Parameter [VL bei -10°C] und [VL bei +10°C] definiert.
Die daraus resultierende Linie ist die Heizkurve des
Heizbetriebs (innerhalb der eingestellten Heizzeiten).
Die Heizkurve für den Absenkbetrieb (blaue Linie im
Diagramm) wird durch eine Parallelverschiebung der
Heizkurve des Heizbetriebs ermittelt. Diese Verschie-
bung wird mit dem Parameter [Absenkdifferenz] einge-
stellt.
