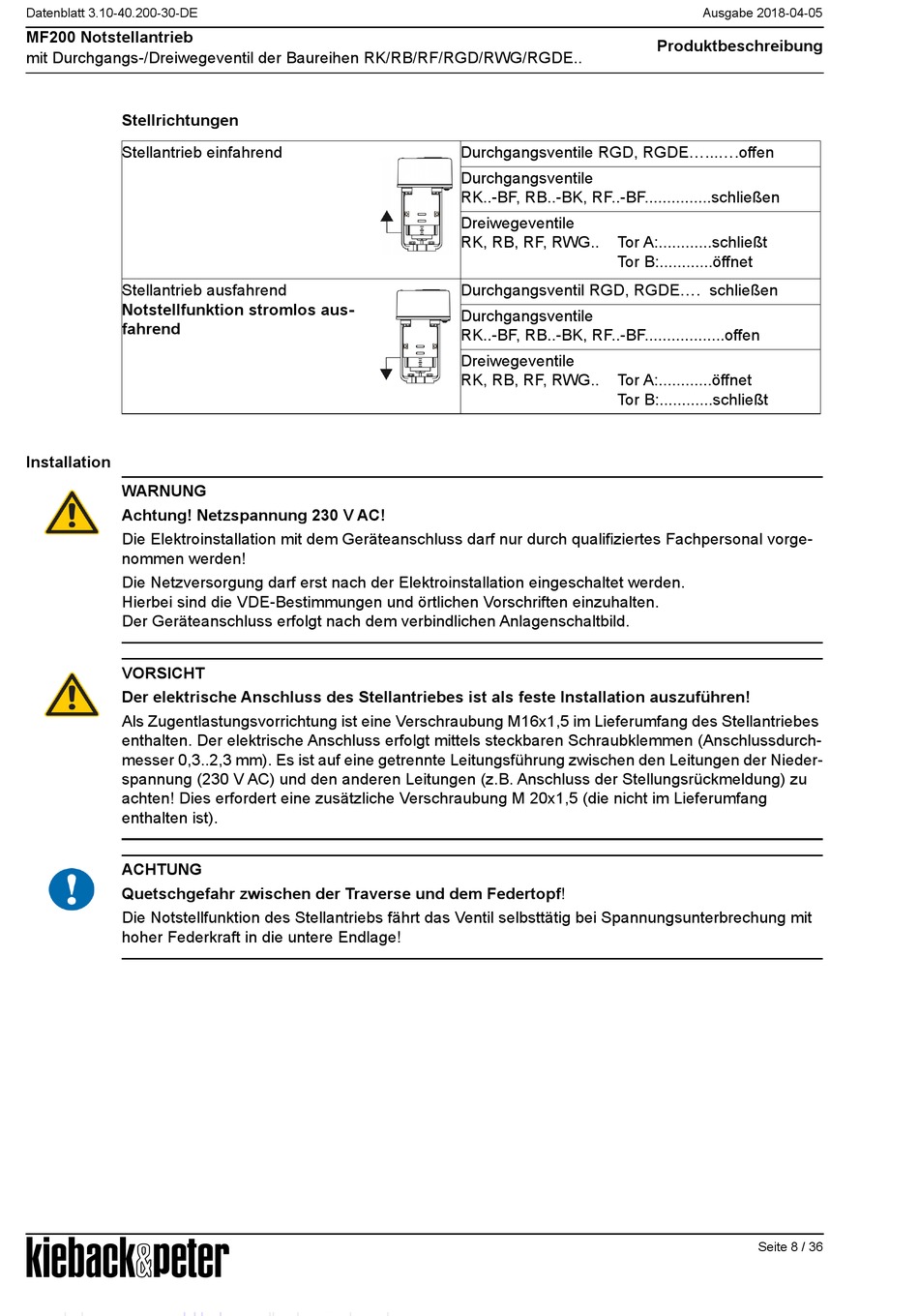

MF200 Notstellantrieb
mit Durchgangs-/Dreiwegeventil der Baureihen RK/RB/RF/RGD/RWG/RGDE..
Stellrichtungen
Stellantrieb einfahrend
Stellantrieb ausfahrend
Notstellfunktion stromlos aus-
fahrend
Installation
WARNUNG
Achtung! Netzspannung 230 V AC!
Die Elektroinstallation mit dem Geräteanschluss darf nur durch qualifiziertes Fachpersonal vorge-
nommen werden!
Die Netzversorgung darf erst nach der Elektroinstallation eingeschaltet werden.
Hierbei sind die VDE-Bestimmungen und örtlichen Vorschriften einzuhalten.
Der Geräteanschluss erfolgt nach dem verbindlichen Anlagenschaltbild.
VORSICHT
Der elektrische Anschluss des Stellantriebes ist als feste Installation auszuführen!
Als Zugentlastungsvorrichtung ist eine Verschraubung M16x1,5 im Lieferumfang des Stellantriebes
enthalten. Der elektrische Anschluss erfolgt mittels steckbaren Schraubklemmen (Anschlussdurch-
messer 0,3..2,3 mm). Es ist auf eine getrennte Leitungsführung zwischen den Leitungen der Nieder-
spannung (230 V AC) und den anderen Leitungen (z.B. Anschluss der Stellungsrückmeldung) zu
achten! Dies erfordert eine zusätzliche Verschraubung M 20x1,5 (die nicht im Lieferumfang
enthalten ist).
ACHTUNG
!
Quetschgefahr zwischen der Traverse und dem Federtopf!
Die Notstellfunktion des Stellantriebs fährt das Ventil selbsttätig bei Spannungsunterbrechung mit
hoher Federkraft in die untere Endlage!
A
Durchgangsventile RGD, RGDE..........offen
Durchgangsventile
RK..-BF, RB..-BK, RF..-BF...............schließen
Dreiwegeventile
RK, RB, RF, RWG..
Tor A:............schließt
Tor B:............öffnet
Durchgangsventil RGD, RGDE.... schließen
Durchgangsventile
RK..-BF, RB..-BK, RF..-BF..................offen
Dreiwegeventile
RK, RB, RF, RWG..
Tor A:............öffnet
Tor B:............schließt
Ausgabe 2018-04-05
