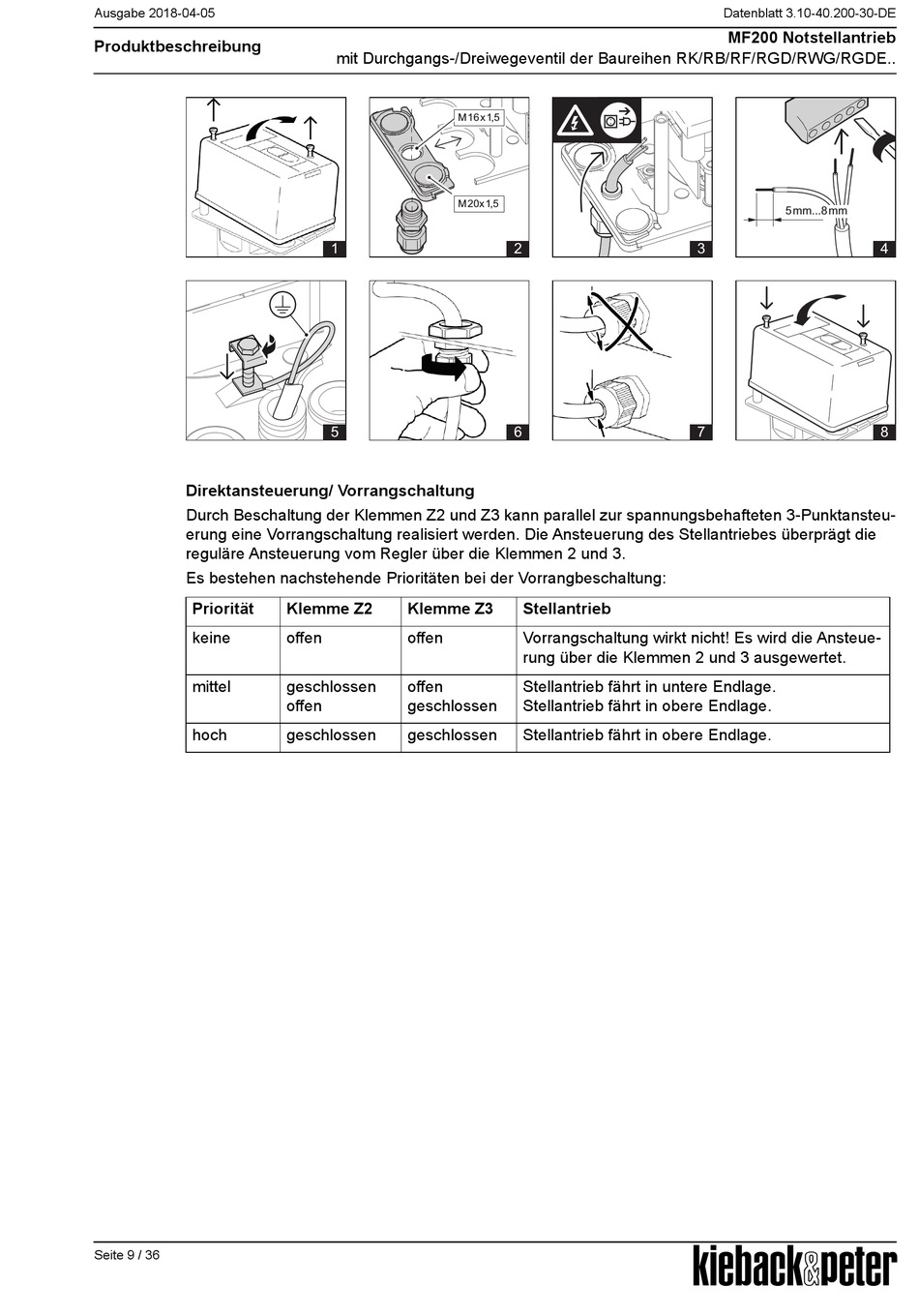

Kieback&Peter MF200 Produktbeschreibung Seite 9

Notstellantrieb mit durchgangs-/dreiwegeventil der baureihen rk/rb/rf/rgd/rwg/rgde
Inhaltsverzeichnis

Werbung

Ausgabe 2018-04-05
Produktbeschreibung
Direktansteuerung/ Vorrangschaltung
Durch Beschaltung der Klemmen Z2 und Z3 kann parallel zur spannungsbehafteten 3-Punktansteu-
erung eine Vorrangschaltung realisiert werden. Die Ansteuerung des Stellantriebes überprägt die
reguläre Ansteuerung vom Regler über die Klemmen 2 und 3.
Es bestehen nachstehende Prioritäten bei der Vorrangbeschaltung:
Priorität
keine
mittel
hoch
Seite 9 / 36
mit Durchgangs-/Dreiwegeventil der Baureihen RK/RB/RF/RGD/RWG/RGDE..
M 16x 1,5
M 20x1,5
1
5
Klemme Z2
Klemme Z3
offen
offen
geschlossen
offen
offen
geschlossen
geschlossen
geschlossen
2
6
Stellantrieb
Vorrangschaltung wirkt nicht! Es wird die Ansteue-
rung über die Klemmen 2 und 3 ausgewertet.
Stellantrieb fährt in untere Endlage.
Stellantrieb fährt in obere Endlage.
Stellantrieb fährt in obere Endlage.
Datenblatt 3.10-40.200-30-DE
MF200 Notstellantrieb
5mm...8 mm
3
7
A
4
8
