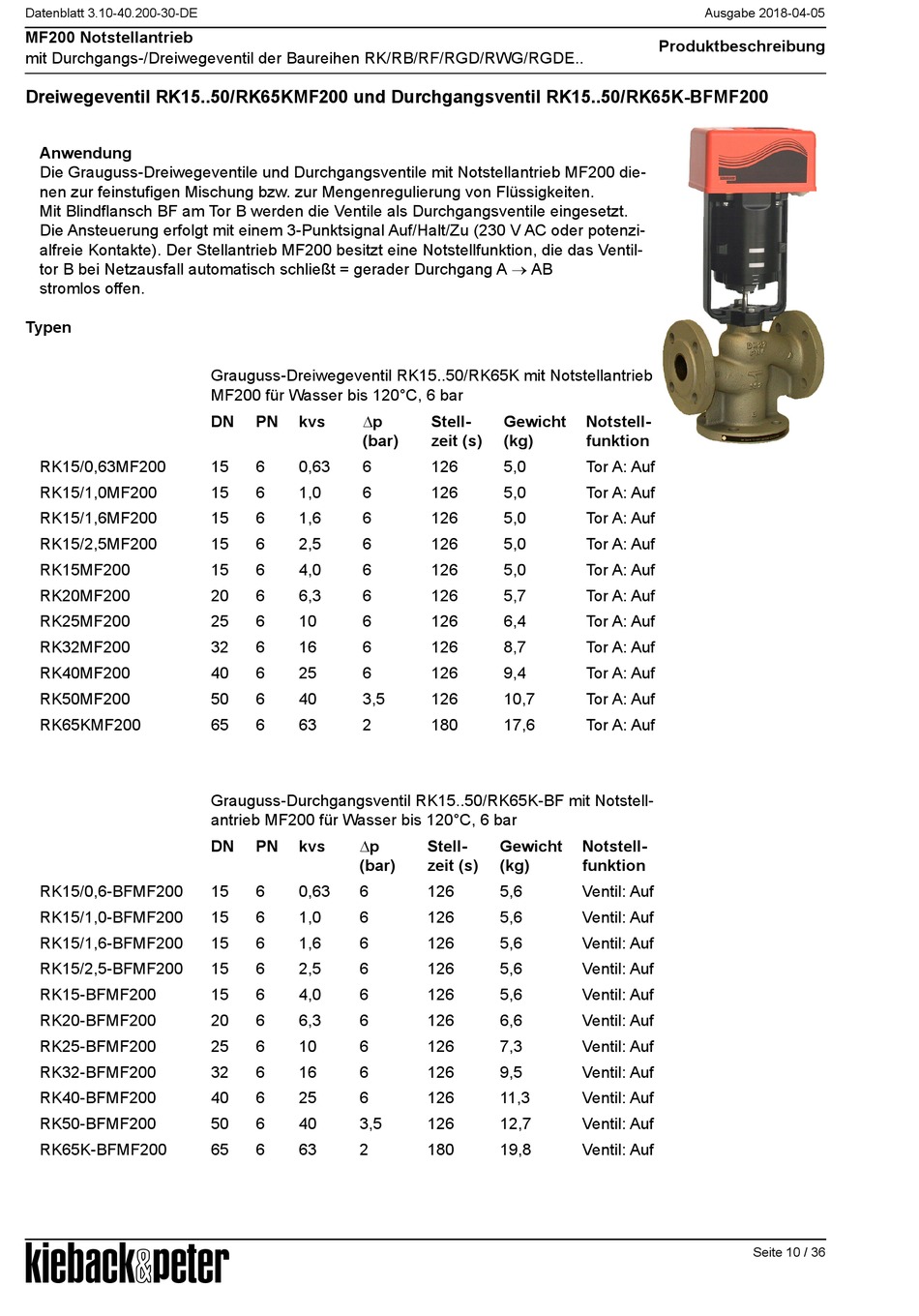

Datenblatt 3.10-40.200-30-DE
MF200 Notstellantrieb
mit Durchgangs-/Dreiwegeventil der Baureihen RK/RB/RF/RGD/RWG/RGDE..
Dreiwegeventil RK15..50/RK65KMF200 und Durchgangsventil RK15..50/RK65K-BFMF200
Anwendung
Die Grauguss-Dreiwegeventile und Durchgangsventile mit Notstellantrieb MF200 die-
nen zur feinstufigen Mischung bzw. zur Mengenregulierung von Flüssigkeiten.
Mit Blindflansch BF am Tor B werden die Ventile als Durchgangsventile eingesetzt.
Die Ansteuerung erfolgt mit einem 3-Punktsignal Auf/Halt/Zu (230 V AC oder potenzi-
alfreie Kontakte). Der Stellantrieb MF200 besitzt eine Notstellfunktion, die das Ventil-
tor B bei Netzausfall automatisch schließt = gerader Durchgang A AB
stromlos offen.
Typen
RK15/0,63MF200
RK15/1,0MF200
RK15/1,6MF200
RK15/2,5MF200
RK15MF200
RK20MF200
RK25MF200
RK32MF200
RK40MF200
RK50MF200
RK65KMF200
RK15/0,6-BFMF200
RK15/1,0-BFMF200
RK15/1,6-BFMF200
RK15/2,5-BFMF200
RK15-BFMF200
RK20-BFMF200
RK25-BFMF200
RK32-BFMF200
RK40-BFMF200
RK50-BFMF200
RK65K-BFMF200
A
Grauguss-Dreiwegeventil RK15..50/RK65K mit Notstellantrieb
MF200 für Wasser bis 120°C, 6 bar
p
DN
PN
kvs
(bar)
15
6
0,63
6
15
6
1,0
6
15
6
1,6
6
15
6
2,5
6
15
6
4,0
6
20
6
6,3
6
25
6
10
6
32
6
16
6
40
6
25
6
50
6
40
3,5
65
6
63
2
Grauguss-Durchgangsventil RK15..50/RK65K-BF mit Notstell-
antrieb MF200 für Wasser bis 120°C, 6 bar
p
DN
PN
kvs
(bar)
15
6
0,63
6
15
6
1,0
6
15
6
1,6
6
15
6
2,5
6
15
6
4,0
6
20
6
6,3
6
25
6
10
6
32
6
16
6
40
6
25
6
50
6
40
3,5
65
6
63
2
Stell-
Gewicht
Notstell-
zeit (s)
(kg)
funktion
126
5,0
Tor A: Auf
126
5,0
Tor A: Auf
126
5,0
Tor A: Auf
126
5,0
Tor A: Auf
126
5,0
Tor A: Auf
126
5,7
Tor A: Auf
126
6,4
Tor A: Auf
126
8,7
Tor A: Auf
126
9,4
Tor A: Auf
126
10,7
Tor A: Auf
180
17,6
Tor A: Auf
Stell-
Gewicht
Notstell-
zeit (s)
(kg)
funktion
126
5,6
Ventil: Auf
126
5,6
Ventil: Auf
126
5,6
Ventil: Auf
126
5,6
Ventil: Auf
126
5,6
Ventil: Auf
126
6,6
Ventil: Auf
126
7,3
Ventil: Auf
126
9,5
Ventil: Auf
126
11,3
Ventil: Auf
126
12,7
Ventil: Auf
180
19,8
Ventil: Auf
Ausgabe 2018-04-05
Produktbeschreibung
Seite 10 / 36
