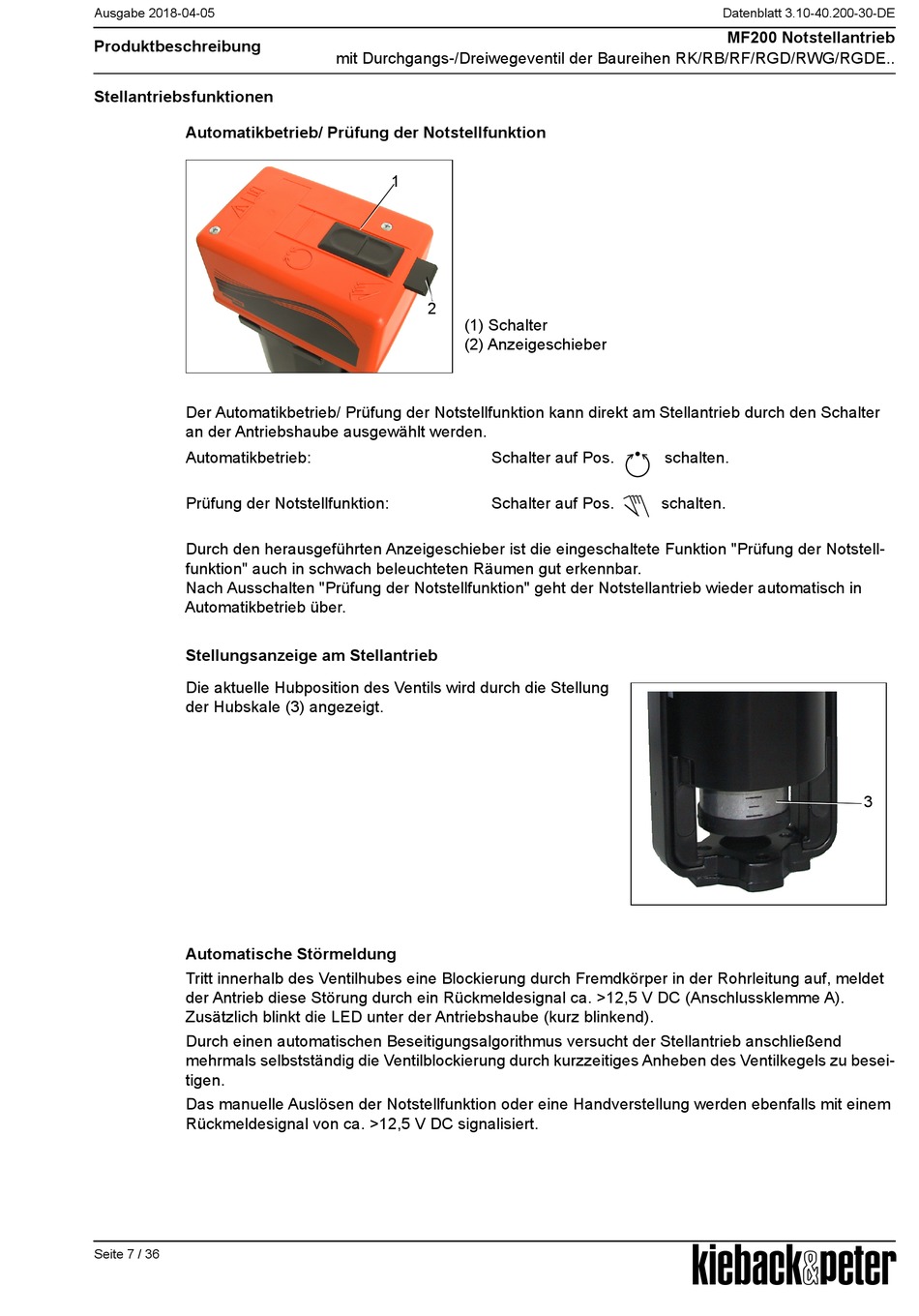

Stellantriebsfunktionen - Kieback&Peter MF200 Produktbeschreibung

Ausgabe 2018-04-05
Produktbeschreibung

Stellantriebsfunktionen

Automatikbetrieb/ Prüfung der Notstellfunktion
Der Automatikbetrieb/ Prüfung der Notstellfunktion kann direkt am Stellantrieb durch den Schalter
an der Antriebshaube ausgewählt werden.
Automatikbetrieb:
Prüfung der Notstellfunktion:
Durch den herausgeführten Anzeigeschieber ist die eingeschaltete Funktion "Prüfung der Notstell-
funktion" auch in schwach beleuchteten Räumen gut erkennbar.
Nach Ausschalten "Prüfung der Notstellfunktion" geht der Notstellantrieb wieder automatisch in
Automatikbetrieb über.
Stellungsanzeige am Stellantrieb
Die aktuelle Hubposition des Ventils wird durch die Stellung
der Hubskale (3) angezeigt.
Automatische Störmeldung
Tritt innerhalb des Ventilhubes eine Blockierung durch Fremdkörper in der Rohrleitung auf, meldet
der Antrieb diese Störung durch ein Rückmeldesignal ca. >12,5 V DC (Anschlussklemme A).
Zusätzlich blinkt die LED unter der Antriebshaube (kurz blinkend).
Durch einen automatischen Beseitigungsalgorithmus versucht der Stellantrieb anschließend
mehrmals selbstständig die Ventilblockierung durch kurzzeitiges Anheben des Ventilkegels zu besei-
tigen.
Das manuelle Auslösen der Notstellfunktion oder eine Handverstellung werden ebenfalls mit einem
Rückmeldesignal von ca. >12,5 V DC signalisiert.
Seite 7 / 36
mit Durchgangs-/Dreiwegeventil der Baureihen RK/RB/RF/RGD/RWG/RGDE..
1
2
(1) Schalter
(2) Anzeigeschieber
Schalter auf Pos.
Schalter auf Pos.
Datenblatt 3.10-40.200-30-DE
MF200 Notstellantrieb
schalten.
schalten.
A
3
