Bosch Start Line WBE 260 Originalbetriebsanleitung Seite 107

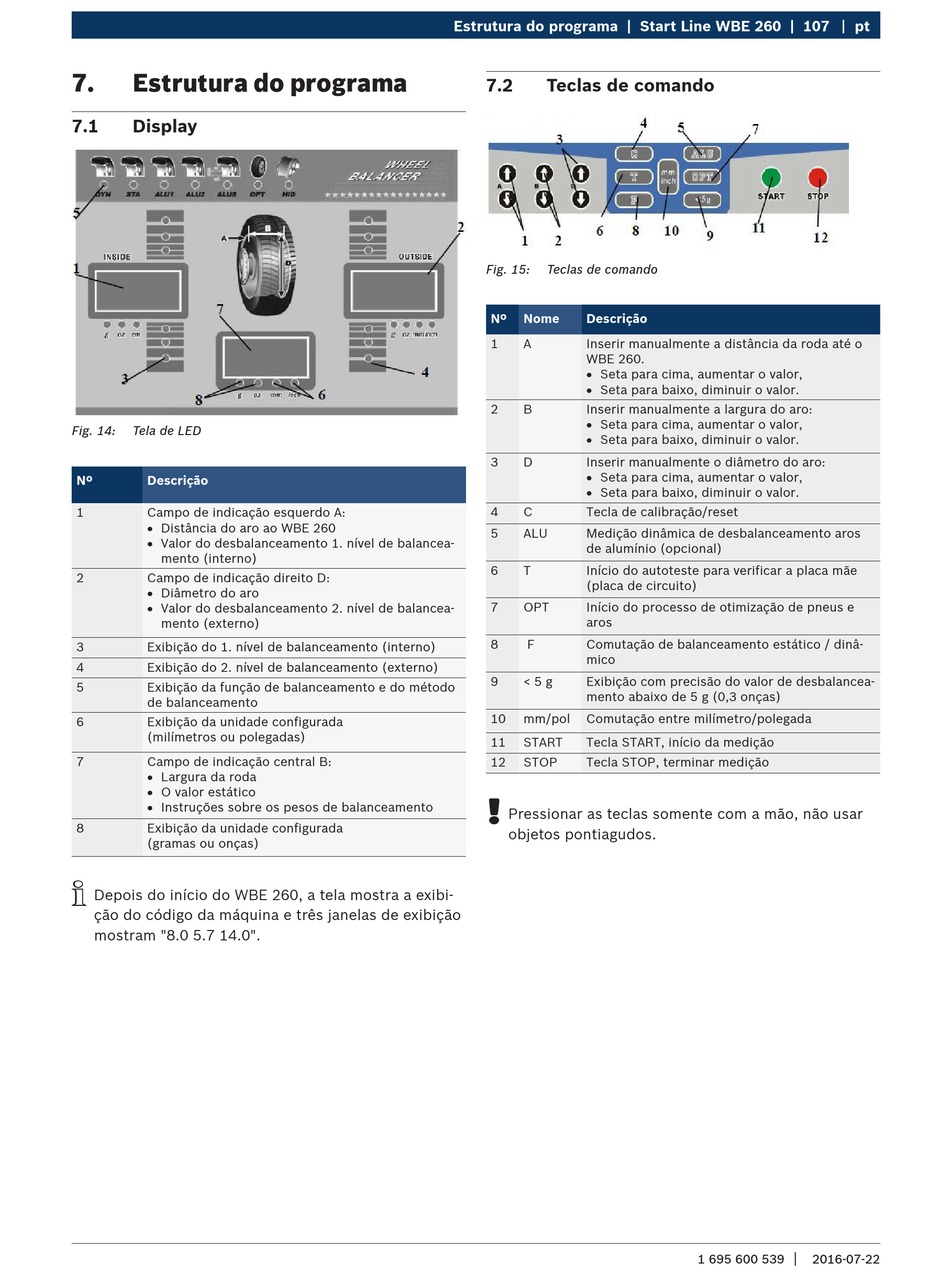

7. Estrutura do programa
7.1 Display
Fig. 14: Tela de LED
Nº Descrição
1 Campo de indicação esquerdo A:
R Distância do aro ao WBE 260
R Valor do desbalanceamento 1. nível de balancea-
mento (interno)
2 Campo de indicação direito D:
R Diâmetro do aro
R Valor do desbalanceamento 2. nível de balancea-
mento (externo)
3 Exibição do 1. nível de balanceamento (interno)
4 Exibição do 2. nível de balanceamento (externo)
5 Exibição da função de balanceamento e do método
de balanceamento
6 Exibição da unidade configurada
(milímetros ou polegadas)
7 Campo de indicação central B:
R Largura da roda
R O valor estático
R Instruções sobre os pesos de balanceamento
8 Exibição da unidade configurada
(gramas ou onças)
i
Depois do início do WBE 260, a tela mostra a exibi-
ção do código da máquina e três janelas de exibição
mostram "8.0 5.7 14.0".
Estrutura do programa | Start Line WBE 260 | 107
7.2 Teclas de comando
Fig. 15: Teclas de comando
Nº Nome Descrição
1 A Inserir manualmente a distância da roda até o
WBE 260.
R Seta para cima, aumentar o valor,
R Seta para baixo, diminuir o valor.
2 B Inserir manualmente a largura do aro:
R Seta para cima, aumentar o valor,
R Seta para baixo, diminuir o valor.
3 D Inserir manualmente o diâmetro do aro:
R Seta para cima, aumentar o valor,
R Seta para baixo, diminuir o valor.
4 C Tecla de calibração/reset
5 ALU Medição dinâmica de desbalanceamento aros
de alumínio (opcional)
6 T Início do autoteste para verificar a placa mãe
(placa de circuito)
7 OPT Início do processo de otimização de pneus e
aros
8 F Comutação de balanceamento estático / dinâ-
mico
9 < 5 g Exibição com precisão do valor de desbalancea-
mento abaixo de 5 g (0,3 onças)
10 mm/pol Comutação entre milímetro/polegada
11 START Tecla START, início da medição
12 STOP Tecla STOP, terminar medição
!
Pressionar as teclas somente com a mão, não usar
objetos pontiagudos.
pt
|
1 695 600 539 2016-07-22
