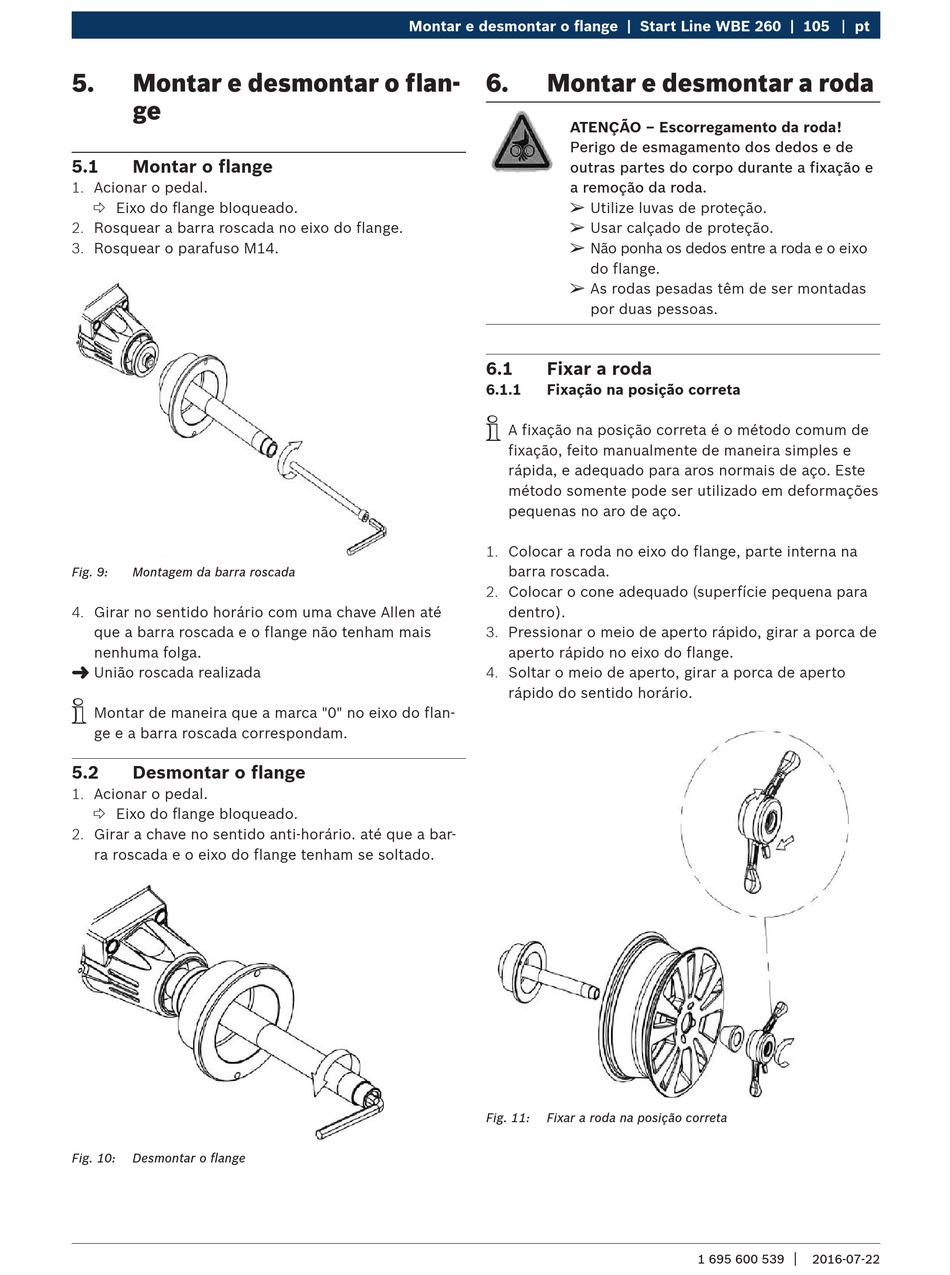

Bosch Start Line WBE 260 Originalbetriebsanleitung Seite 105

5. Montar e desmontar o flan-
ge
5.1 Montar o flange
1. Acionar o pedal.
 Eixo do flange bloqueado.
2. Rosquear a barra roscada no eixo do flange.
3. Rosquear o parafuso M14.
Fig. 9: Montagem da barra roscada
4. Girar no sentido horário com uma chave Allen até
que a barra roscada e o flange não tenham mais
nenhuma folga.
"
União roscada realizada
i
Montar de maneira que a marca "0" no eixo do flan-
ge e a barra roscada correspondam.
5.2 Desmontar o flange
1. Acionar o pedal.
 Eixo do flange bloqueado.
2. Girar a chave no sentido anti-horário. até que a bar-
ra roscada e o eixo do flange tenham se soltado.
Fig. 10: Desmontar o flange
Montar e desmontar o flange | Start Line WBE 260 | 105
6. Montar e desmontar a roda
ATENÇÃO – Escorregamento da roda!
Perigo de esmagamento dos dedos e de
outras partes do corpo durante a fixação e
a remoção da roda.
¶
¶
¶
¶
6.1 Fixar a roda
6.1.1 Fixação na posição correta
i
A fixação na posição correta é o método comum de
fixação, feito manualmente de maneira simples e
rápida, e adequado para aros normais de aço. Este
método somente pode ser utilizado em deformações
pequenas no aro de aço.
1. Colocar a roda no eixo do flange, parte interna na
barra roscada.
2. Colocar o cone adequado (superfície pequena para
dentro).
3. Pressionar o meio de aperto rápido, girar a porca de
aperto rápido no eixo do flange.
4. Soltar o meio de aperto, girar a porca de aperto
rápido do sentido horário.
Fig. 11: Fixar a roda na posição correta
Utilize luvas de proteção.
Usar calçado de proteção.
Não ponha os dedos entre a roda e o eixo
do flange.
As rodas pesadas têm de ser montadas
por duas pessoas.
1 695 600 539
pt
|
2016-07-22
