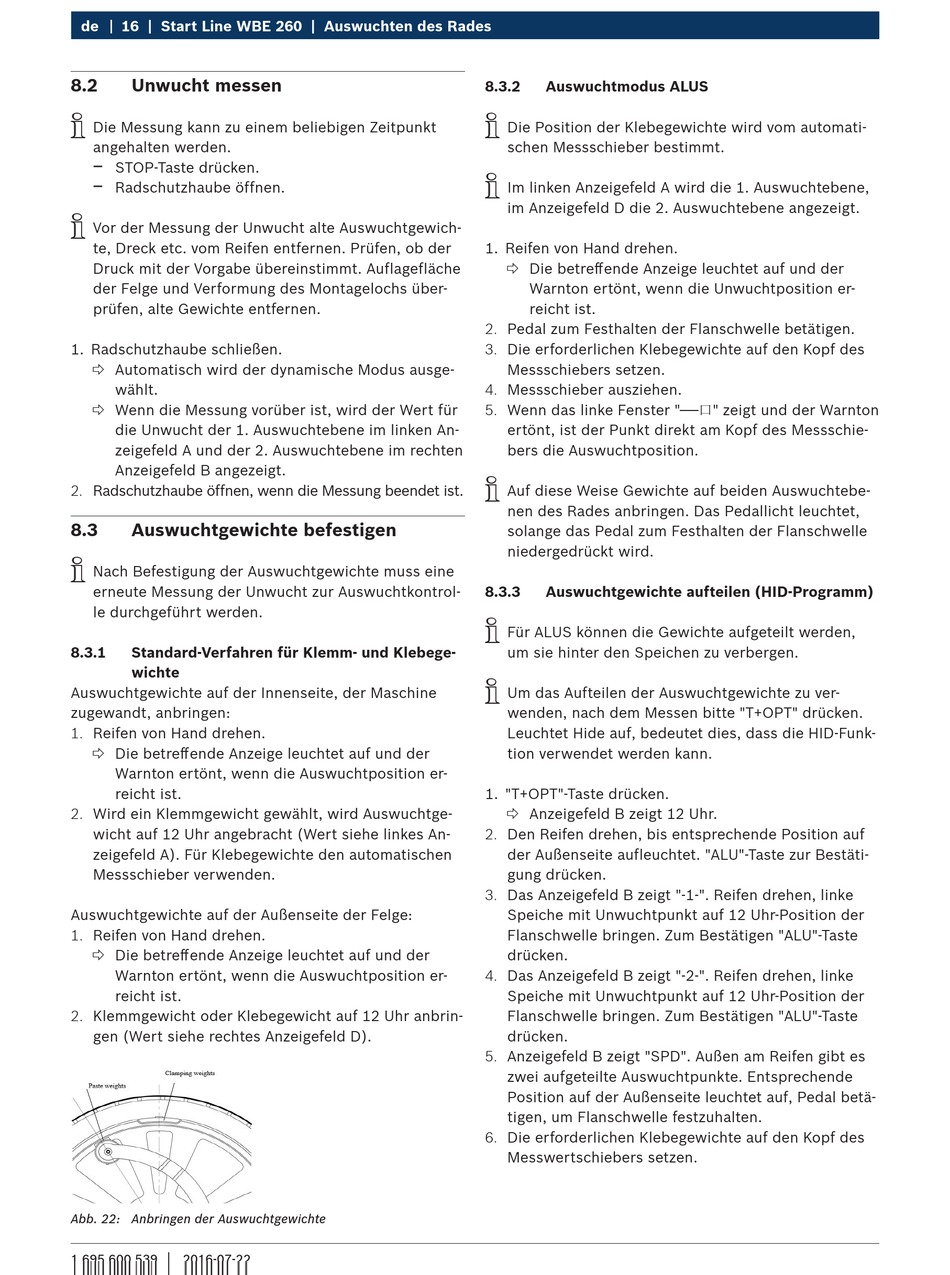

de 16 | Start Line WBE 260 | Auswuchten des Rades
8.2

Unwucht messen

i
Die Messung kann zu einem beliebigen Zeitpunkt
angehalten werden.
$
STOP-Taste drücken.
$
Radschutzhaube öffnen.
i
Vor der Messung der Unwucht alte Auswuchtgewich-
te, Dreck etc. vom Reifen entfernen. Prüfen, ob der
Druck mit der Vorgabe übereinstimmt. Auflagefläche
der Felge und Verformung des Montagelochs über-
prüfen, alte Gewichte entfernen.
1. Radschutzhaube schließen.
 Automatisch wird der dynamische Modus ausge-
wählt.
 Wenn die Messung vorüber ist, wird der Wert für
die Unwucht der 1. Auswuchtebene im linken An-
zeigefeld A und der 2. Auswuchtebene im rechten
Anzeigefeld B angezeigt.
2. Radschutzhaube öffnen, wenn die Messung beendet ist.
8.3

Auswuchtgewichte befestigen

i
Nach Befestigung der Auswuchtgewichte muss eine
erneute Messung der Unwucht zur Auswuchtkontrol-
le durchgeführt werden.
8.3.1 Standard-Verfahren für Klemm- und Klebege-
wichte
Auswuchtgewichte auf der Innenseite, der Maschine
zugewandt, anbringen:
1. Reifen von Hand drehen.
 Die betreffende Anzeige leuchtet auf und der
Warnton ertönt, wenn die Auswuchtposition er-
reicht ist.
2. Wird ein Klemmgewicht gewählt, wird Auswuchtge-
wicht auf 12 Uhr angebracht (Wert siehe linkes An-
zeigefeld A). Für Klebegewichte den automatischen
Messschieber verwenden.
Auswuchtgewichte auf der Außenseite der Felge:
1. Reifen von Hand drehen.
 Die betreffende Anzeige leuchtet auf und der
Warnton ertönt, wenn die Auswuchtposition er-
reicht ist.
2. Klemmgewicht oder Klebegewicht auf 12 Uhr anbrin-
gen (Wert siehe rechtes Anzeigefeld D).
Abb. 22: Anbringen der Auswuchtgewichte
|
1 695 600 539 2016-07-22
8.3.2

Auswuchtmodus ALUS

i
Die Position der Klebegewichte wird vom automati-
schen Messschieber bestimmt.
i
Im linken Anzeigefeld A wird die 1. Auswuchtebene,
im Anzeigefeld D die 2. Auswuchtebene angezeigt.
1. Reifen von Hand drehen.
 Die betreffende Anzeige leuchtet auf und der
Warnton ertönt, wenn die Unwuchtposition er-
reicht ist.
2. Pedal zum Festhalten der Flanschwelle betätigen.
3. Die erforderlichen Klebegewichte auf den Kopf des
Messschiebers setzen.
4. Messschieber ausziehen.
5. Wenn das linke Fenster "――口" zeigt und der Warnton
ertönt, ist der Punkt direkt am Kopf des Messschie-
bers die Auswuchtposition.
i
Auf diese Weise Gewichte auf beiden Auswuchtebe-
nen des Rades anbringen. Das Pedallicht leuchtet,
solange das Pedal zum Festhalten der Flanschwelle
niedergedrückt wird.
8.3.3

Auswuchtgewichte aufteilen (HID-Programm)

i
Für ALUS können die Gewichte aufgeteilt werden,
um sie hinter den Speichen zu verbergen.
i
Um das Aufteilen der Auswuchtgewichte zu ver-
wenden, nach dem Messen bitte "T+OPT" drücken.
Leuchtet Hide auf, bedeutet dies, dass die HID-Funk-
tion verwendet werden kann.
1. "T+OPT"-Taste drücken.
 Anzeigefeld B zeigt 12 Uhr.
2. Den Reifen drehen, bis entsprechende Position auf
der Außenseite aufleuchtet. "ALU"-Taste zur Bestäti-
gung drücken.
3. Das Anzeigefeld B zeigt "-1-". Reifen drehen, linke
Speiche mit Unwuchtpunkt auf 12 Uhr-Position der
Flanschwelle bringen. Zum Bestätigen "ALU"-Taste
drücken.
4. Das Anzeigefeld B zeigt "-2-". Reifen drehen, linke
Speiche mit Unwuchtpunkt auf 12 Uhr-Position der
Flanschwelle bringen. Zum Bestätigen "ALU"-Taste
drücken.
5. Anzeigefeld B zeigt "SPD". Außen am Reifen gibt es
zwei aufgeteilte Auswuchtpunkte. Entsprechende
Position auf der Außenseite leuchtet auf, Pedal betä-
tigen, um Flanschwelle festzuhalten.
6. Die erforderlichen Klebegewichte auf den Kopf des
Messwertschiebers setzen.
