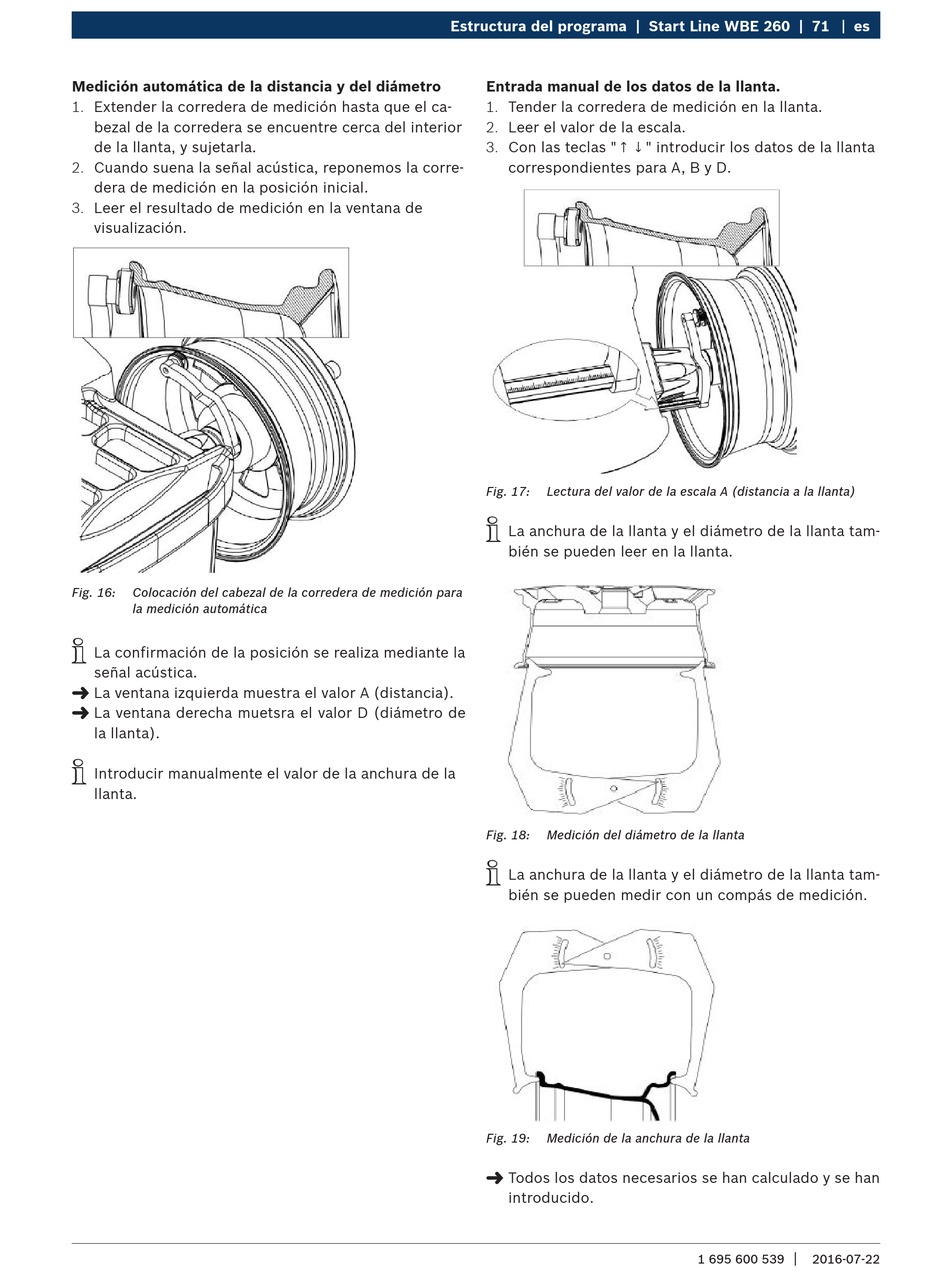

Bosch Start Line WBE 260 Originalbetriebsanleitung Seite 71

Medición automática de la distancia y del diámetro
1. Extender la corredera de medición hasta que el ca-
bezal de la corredera se encuentre cerca del interior
de la llanta, y sujetarla.
2. Cuando suena la señal acústica, reponemos la corre-
dera de medición en la posición inicial.
3. Leer el resultado de medición en la ventana de
visualización.
Fig. 16: Colocación del cabezal de la corredera de medición para
la medición automática
i
La confirmación de la posición se realiza mediante la
señal acústica.
"
La ventana izquierda muestra el valor A (distancia).
"
La ventana derecha muetsra el valor D (diámetro de
la llanta).
i
Introducir manualmente el valor de la anchura de la
llanta.
Estructura del programa | Start Line WBE 260 | 71
Entrada manual de los datos de la llanta.
1. Tender la corredera de medición en la llanta.
2. Leer el valor de la escala.
3. Con las teclas "↑↓" introducir los datos de la llanta
correspondientes para A, B y D.
Fig. 17: Lectura del valor de la escala A (distancia a la llanta)
i
La anchura de la llanta y el diámetro de la llanta tam-
bién se pueden leer en la llanta.
Fig. 18: Medición del diámetro de la llanta
i
La anchura de la llanta y el diámetro de la llanta tam-
bién se pueden medir con un compás de medición.
Fig. 19: Medición de la anchura de la llanta
"
Todos los datos necesarios se han calculado y se han
introducido.
es
|
1 695 600 539 2016-07-22
