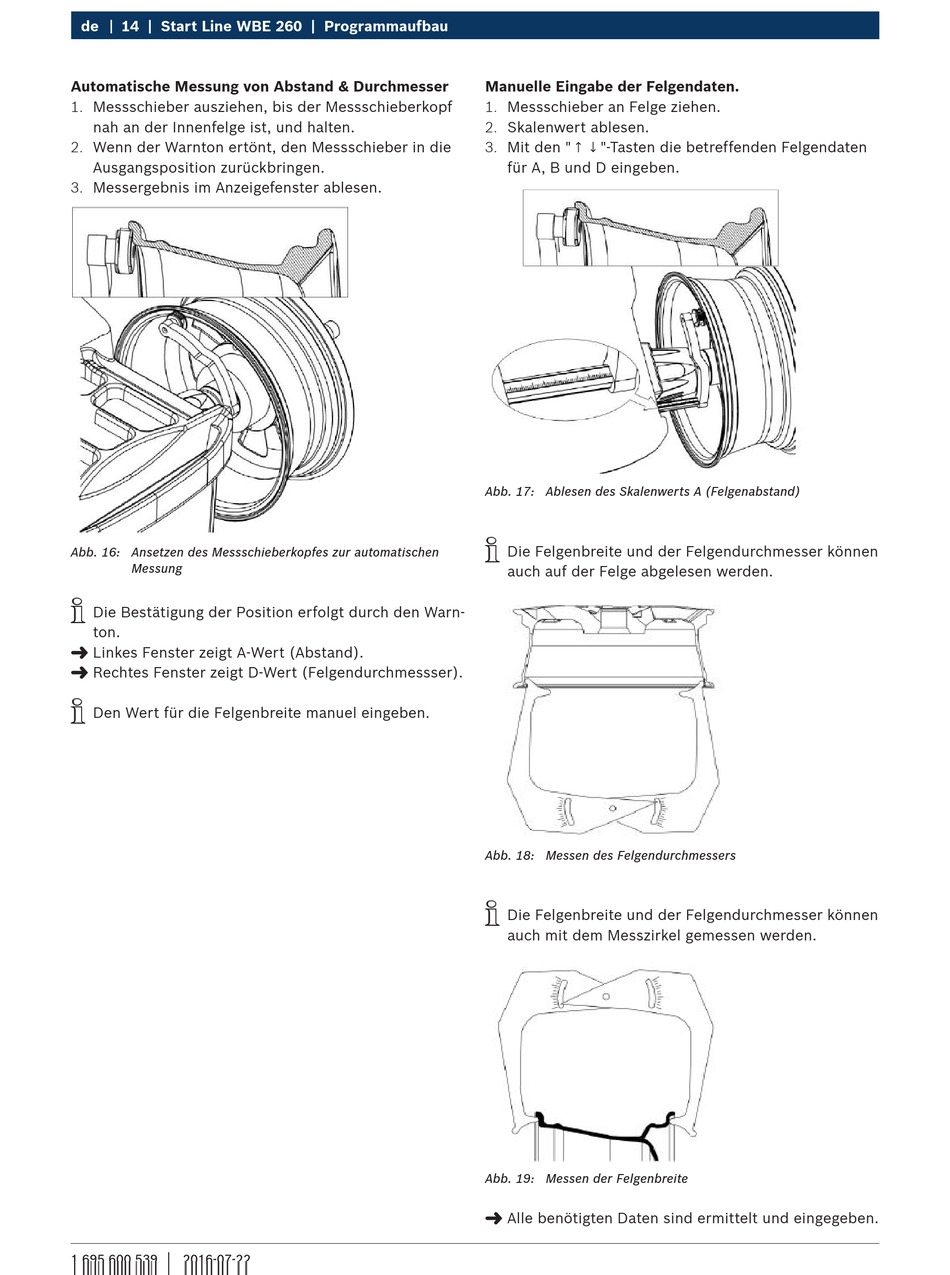

de 14 | Start Line WBE 260 | Programmaufbau
Automatische Messung von Abstand & Durchmesser
1. Messschieber ausziehen, bis der Messschieberkopf
nah an der Innenfelge ist, und halten.
2. Wenn der Warnton ertönt, den Messschieber in die
Ausgangsposition zurückbringen.
3. Messergebnis im Anzeigefenster ablesen.
Abb. 16: Ansetzen des Messschieberkopfes zur automatischen
Messung
i
Die Bestätigung der Position erfolgt durch den Warn-
ton.
"
Linkes Fenster zeigt A-Wert (Abstand).
"
Rechtes Fenster zeigt D-Wert (Felgendurchmessser).
i
Den Wert für die Felgenbreite manuel eingeben.
|
1 695 600 539 2016-07-22
Manuelle Eingabe der Felgendaten.
1. Messschieber an Felge ziehen.
2. Skalenwert ablesen.
3. Mit den "↑↓"-Tasten die betreffenden Felgendaten
für A, B und D eingeben.
Abb. 17: Ablesen des Skalenwerts A (Felgenabstand)
i
Die Felgenbreite und der Felgendurchmesser können
auch auf der Felge abgelesen werden.
Abb. 18: Messen des Felgendurchmessers
i
Die Felgenbreite und der Felgendurchmesser können
auch mit dem Messzirkel gemessen werden.
Abb. 19: Messen der Felgenbreite
"
Alle benötigten Daten sind ermittelt und eingegeben.
