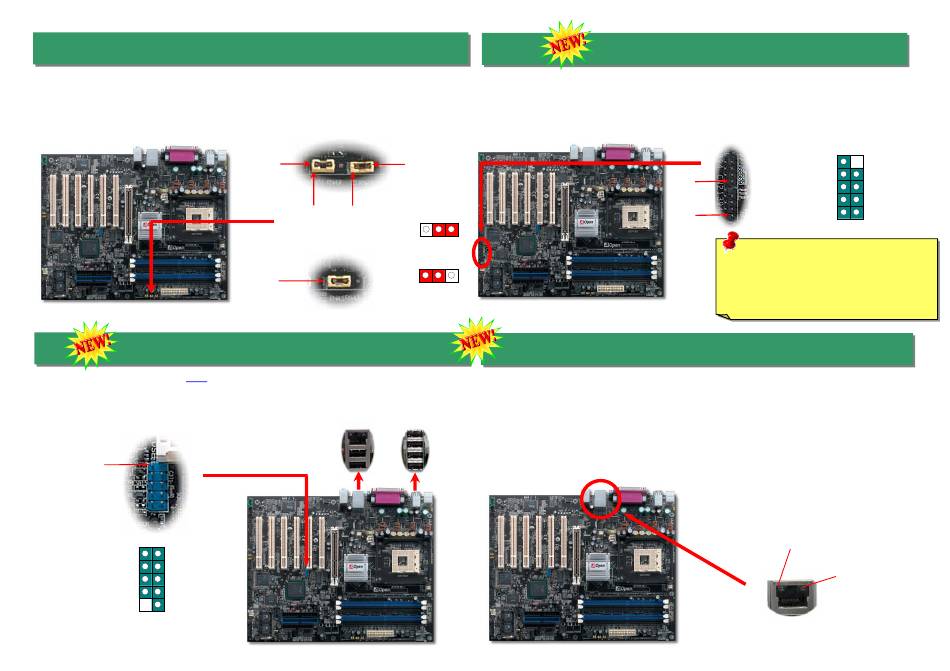

6. Dr. Voice II (Lautstärke über Lautsprecher einstellbar)
Dr. Voice II kann Probleme des Betriebssystems ermitteln und Sie in einer von vier Sprachen
davon in Kenntnis setzen. Vier Sprachversionen stehen zur Auswahl. Sie können die
gewünschte Sprachversion über die Jumper JP15 & JP16 auswählen. Mit JP2 können Sie
auswählen, ob die Sprachwiedergabe über den Summer oder den Lautsprecher erfolgen soll.
Mit Pin 1-2 von JP2 aktivieren Sie den Summer, mit Pin 2-3 den Lautsprecher.
7. Unterstützung für USB 2.0-Header
Dieses Motherboard bietet acht USB-Ports zum Anschluss von USB-Geräten, wie Mäusen,
Tastaturen, Modems, Drucker usw. Sechs Ports befinden sich im PC99-farbkodierten Feld auf
der Rückseite. Mit einem geeigneten Kabel können Sie den zusätzlichen USB2.0-Header (für
zwei zusätzliche USB-Ports) mit der Rückseite oder der Frontplatte des Gehäuses verbinden.
Pin 1
1
+5V
+5V
SBD6-
SBD7-
SBD6+
SBD7+
GND
GND
KEY
NC
USB 2.0-Header
JP15
JP16
1
Pin1
Pin1
Dr. Voice Language
Select Jumper
Speaker
1
Pin 1
Buzzer
(default)
JP2 Speaker Output
8. IEEE 1394-Header
Dieses Motherboard verfügt über einen in den Intel ICH5-Chipsatz (mit AGERE FW323)
integrierten IEEE1394 MAC. IEEE 1394 bietet Datentransferraten von bis zu 400MB/Sek.
(USB lediglich 12MB/Sek.). Deshalb kann das IEEE 1394-Interface mit Geräten verbunden
werden, die hohe Datentransferraten benötigen, wie z.B. Digitalkameras, Scanner oder
andere IEEE 1394-Geräte. Bitte verwenden Sie zum Geräteanschluss ein geeignetes Kabel.
9. Unterstützung für Onboard 10/100/1000 MB/Sek. LAN
Der hochleistungsfähige BCM5705 10/100/100 Base-T Ethernet-LAN-Controller der vierten
Generation (MX4SG-L) bietet Ethernet-Funktionen mit 10/100/1000 MB/Sek. für private und
berufliche Verwendung. Der Ethernet- RJ45-Anschluss befindet sich über den USB-Ports. Die
rechte LED steht für den Linkmodus und leuchtet beim Zugriff auf ein Netzwerk orange. Die
linke LED steht für den Verbindungsmodus und leuchtet bei 100MB/Sek. und 1000MB/Sek.
LAN-Verbindungen grün bzw. orange (bei 10MB/Sek.-Verbindungen leuchtet sie nicht). Diese
Funktion können Sie im BIOS aktivieren oder deaktivieren.
10 9
SHIED GND
+12V(verbunden)
Pin 1
TPB-
GND
TPA-
Pin 1
2
Warnung: Beachten Sie, dass der IEEE
1394-Header die "Hot-Plugging" nicht
unterstützt, da er sonst den IC des
Controllers
durchbrennen
Motherboard beschädigen würde.
Übertragungen (Links)
Grün: 100 MB/Sek.
Orange: 1000 MB/Sek.
Link-Modus (Rechts)
Orange
+12V(verbunden)
TPB+
GND
TPA+
1
und
das
