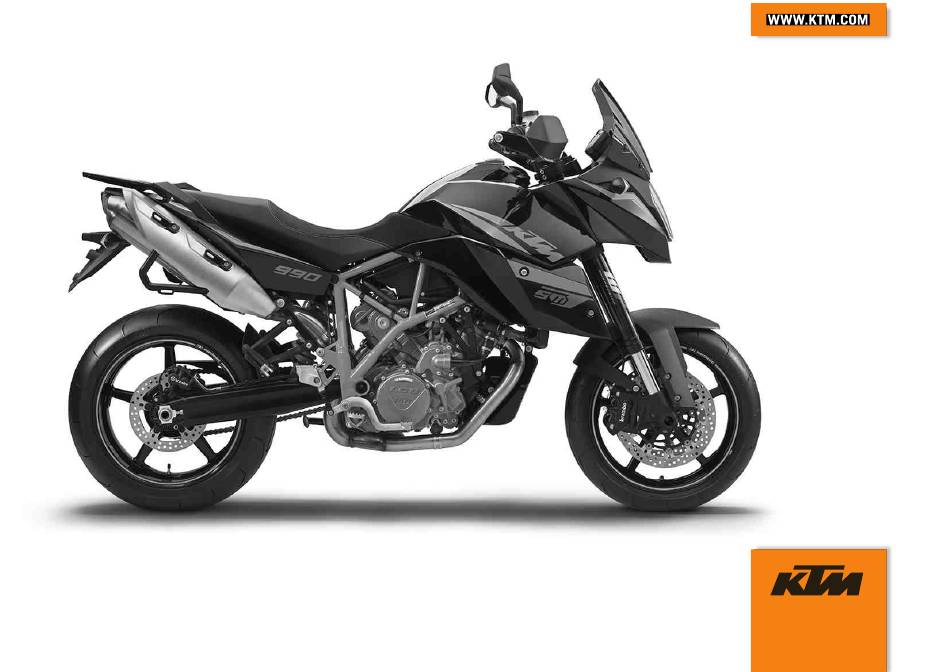

2013
BEDIENUNGSANLEITUNG
990 Supermoto T EU
990 Supermoto T AUS/UK
990 Supermoto T FR
Art.-Nr. 3211957de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für KTM 990 Supermoto T EU 2013

Inhaltszusammenfassung für KTM 990 Supermoto T EU 2013

  • Seite 1 2013 BEDIENUNGSANLEITUNG 990 Supermoto T EU 990 Supermoto T AUS/UK 990 Supermoto T FR Art.-Nr. 3211957de...

  • Seite 3: Lieber Ktm Kunde

    LIEBER KTM KUNDE Wir möchten Sie recht herzlich zu Ihrer Entscheidung für ein KTM Motorrad beglückwünschen. Sie sind nun Besitzer eines modernen LIEBER KTM KUNDE sportlichen Motorrades, das Ihnen bestimmt viel Freude bereiten wird, wenn Sie es entsprechend warten und pflegen.
  • Seite 4 LIEBER KTM KUNDE ISO 9001(12 100 6061) Im Sinne der internationalen Qualitätsmanagement-Norm ISO 9001 wendet KTM Qualitätssicherungsprozesse an, die zu höchstmöglicher Produktqualität führen. Ausgestellt durch: TÜV Management Service KTM-Sportmotorcycle AG 5230 Mattighofen, Österreich...

  • Seite 5: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Schlüsselnummer ..........21 INHALTSVERZEICHNIS DARSTELLUNGSMITTEL ..........7 Motornummer............ 21 Verwendete Symbole ..........7 Gabelartikelnummer ........... 22 Benutzte Formatierungen........7 Federbeinartikelnummer ........22 SICHERHEITSHINWEISE..........8 BEDIENUNGSELEMENTE..........23 Einsatzdefinition - Bestimmungsgemäßer Gebrauch ............8 Kupplungshebel..........23 Sicherheitshinweise ..........8 Handbremshebel..........23 Gefahrengrade und Symbole .........
  • Seite 6 INHALTSVERZEICHNIS 6.12.13 Anzeige TRIP F..........36 Anhalten, Parken ..........58 6.12.14 Anzeige Umgebungstemperatur ....... 36 Transport ............60 6.12.15 Temperatureinheit einstellen......36 Kraftstoff tanken..........61 6.12.16 Warnung vor Straßenglätte......37 SERVICEPLAN .............. 63 6.12.17 Temperaturanzeige der Kühlflüssigkeit..... 38 Serviceplan ............63 6.13 Warnblinkschalter/Warnblinkanlage......
  • Seite 7 INHALTSVERZEICHNIS 11.12 Maskenspoiler einbauen ........84 12.12 Bremsbeläge der Hinterradbremse kontrollieren ............ 105 11.13 Kettenverschmutzung kontrollieren ...... 85 13 RÄDER, REIFEN ............107 11.14 Kette reinigen............ 85 13.1 Vorderrad ausbauen ........107 11.15 Kettenspannung kontrollieren......87 11.16 Kettenspannung einstellen........88 13.2 Vorderrad einbauen ........
  • Seite 8 INHALTSVERZEICHNIS 15 KÜHLSYSTEM ............151 19.2 Inbetriebnahme nach der Lagerung....179 15.1 Kühlsystem ............. 151 20 FEHLERSUCHE ............180 15.2 Frostschutz und Kühlflüssigkeitsstand 21 BLINKCODE WEGFAHRSPERRE........183 kontrollieren ............ 151 22 BLINKCODE MOTORSTEUERUNG........ 185 15.3 Kühlflüssigkeitsstand im Ausgleichsbehälter 23 TECHNISCHE DATEN..........191 kontrollieren ............

  • Seite 9: Darstellungsmittel

    Alle Arbeiten, die mit diesem Symbol gekennzeichnet sind, erfordern Fachkenntnisse und technisches Verständnis. Lassen Sie diese Arbeiten, im Interesse Ihrer eigenen Sicherheit, in einer autorisierten KTM-Fachwerkstatt durch- führen! Dort wird Ihr Motorrad von speziell geschulten Fachkräften mit dem erforderlichen Spezialwerkzeug optimal betreut.

  • Seite 10: Sicherheitshinweise

    SICHERHEITSHINWEISE Einsatzdefinition - Bestimmungsgemäßer Gebrauch KTM-Sportmotorräder sind so konzipiert und konstruiert, dass sie gängigen Beanspruchungen bei regulärem Straßenbetrieb standhalten, jedoch nicht für die Benutzung auf Rennstrecken und abseits asphaltierter Straßen. Info Das Motorrad ist nur in der homologierten Version für den öffentlichen Straßenverkehr zugelassen.

  • Seite 11: Gefahrengrade Und Symbole

    SICHERHEITSHINWEISE Gefahrengrade und Symbole Gefahr Hinweis auf eine Gefahr, die unmittelbar und mit Sicherheit zum Tod oder zu schweren bleibenden Verletzungen führt, wenn nicht die entsprechenden Vorkehrungen getroffen werden. Warnung Hinweis auf eine Gefahr, die wahrscheinlich zum Tod oder zu schweren Verletzungen führt, wenn nicht die entsprechenden Vorkeh- rungen getroffen werden.

  • Seite 12: Sicherer Betrieb

    Das Fahrzeug nur in einem technisch einwandfreien Zustand, bestimmungsgemäß, sicherheits− und umweltbewusst betreiben. Das Fahrzeug ist nur von eingewiesenen Personen zu verwenden. Im Straßenverkehr ist eine entsprechende Fahrerlaubnis notwendig. Störungen, die die Sicherheit beeinträchtigen, umgehend in einer autorisierten KTM-Fachwerkstatt beseitigen lassen. Am Fahrzeug angebrachte Hinweis-/Warnhinweisaufkleber beachten.

  • Seite 13: Schutzkleidung

    Schutzkleidung (Helm, Stiefel, Handschuhe, Hose und Jacke mit Protektoren) bei allen Fahrten tragen. Verwenden Sie immer Schutzkleidung, die sich in einwandfreiem Zustand befindet und den gesetzlichen Anforderungen entspricht. Im Interesse Ihrer eigenen Sicherheit empfiehlt KTM das Betreiben des Fahrzeuges nur mit geeigneter Schutzkleidung. Arbeitsregeln Für einige Arbeiten sind Spezialwerkzeuge notwendig.

  • Seite 14: Bedienungsanleitung

    Bewahren Sie die Bedienungsanleitung an einem gut zugänglichen Ort auf, damit sie bei Bedarf jederzeit nachschlagen können. Falls Sie mehr über das Fahrzeug wissen wollen oder Unklarheiten beim Lesen auftreten, wenden Sie sich an einen autorisierten KTM‑Händler. Die Bedienungsanleitung ist ein wichtiger Bestandteil des Fahrzeuges und muss beim Verkauf an den neuen Eigentümer übergeben wer-...

  • Seite 15: Wichtige Hinweise

    Die im Serviceplan vorgeschriebenen Arbeiten müssen ausschließlich in einer autorisierten KTM-Fachwerkstatt durchgeführt und im Ser- viceheft als auch im KTM dealer.net bestätigt werden, da sonst jeglicher Garantieanspruch verloren geht. Bei Schäden und Folgeschäden, die durch Manipulationen und/oder Umbauten am Fahrzeug verursacht wurden, kann keine Garantie gewährt werden.

  • Seite 16: Abbildungen

    Beachten Sie die textlichen Angaben. Kundendienst Für Fragen zu Ihrem Fahrzeug und zu KTM steht Ihnen der autorisierte KTM-Händler gerne zur Verfügung. Die Liste der autorisierten KTM-Händler finden Sie auf der KTM Website. Internationale KTM Website: http://www.ktm.com...

  • Seite 18: Fahrzeugansicht

    FAHRZEUGANSICHT Fahrzeugansicht vorne links (Symboldarstellung) L00600-10...
  • Seite 19 FAHRZEUGANSICHT Funktionstasten ( S. 29) Kontrolllampen ( S. 30) Kupplungshebel ( S. 23) Haltegriffe ( S. 42) Schauglas Motoröl Schalthebel ( S. 44) Motornummer ( S. 21) Druckstufendämpfung Federbein ( S. 70)

  • Seite 20: Fahrzeugansicht Hinten Rechts (Symboldarstellung)

    FAHRZEUGANSICHT Fahrzeugansicht hinten rechts (Symboldarstellung) L00601-10...
  • Seite 21 FAHRZEUGANSICHT Sitzbankschloss ( S. 41) Lichtschalter ( S. 25) Lichthupentaster ( S. 25) Blinkerschalter ( S. 26) Hupentaster ( S. 24) Tankverschluss Not-Aus-Schalter ( S. 26) E-Starterknopf ( S. 27) Handbremshebel ( S. 23) Gabel Zugstufeneinstellung und Einstellung Federvorspannung Beifahrerfußrasten ( S.

  • Seite 22: Seriennummern

    SERIENNUMMERN Fahrgestellnummer Die Fahrgestellnummer ist in den Steuerkopf rechts eingeprägt. L00604-10 Typenschild Das Typenschild befindet sich auf dem oberen Rahmenrohr rechts. L00603-10...

  • Seite 23: Schlüsselnummer

    SERIENNUMMERN Schlüsselnummer Die Schlüsselnummer Code number ist auf der KEYCODECARD angeführt. Info Sie benötigen die Schlüsselnummer zum Bestellen eines Ersatzschlüssels. Bewah- ren Sie die KEYCODECARD an einem sicheren Ort auf. Mit dem orangen Programmierschlüssel aktivieren bzw. deaktivieren Sie die schwar- zen Zündschlüssel.

  • Seite 24: Gabelartikelnummer

    SERIENNUMMERN Gabelartikelnummer Die Gabelartikelnummer ist auf der Innenseite der Gabelfaust eingeprägt. B00606-10 Federbeinartikelnummer Die Federbeinartikelnummer ist am Federbeinoberteil über dem Einstellring zur Motor- seite hin eingeprägt. L00606-10...

  • Seite 25: Bedienungselemente

    BEDIENUNGSELEMENTE Kupplungshebel Der Kupplungshebel ist am Lenker links angebracht. Die Kupplung wird hydraulisch betätigt und stellt sich automatisch nach. B00608-10 Handbremshebel Der Handbremshebel ist am Lenker rechts angebracht. Mit dem Handbremshebel wird die Vorderradbremse betätigt. B00609-10...

  • Seite 26: Gasdrehgriff

    BEDIENUNGSELEMENTE Gasdrehgriff Der Gasdrehgriff ist am Lenker rechts angebracht. B00655-10 Hupentaster Der Hupentaster ist am Lenker links angebracht. Mögliche Zustände • Hupentaster in der Grundstellung gedrückt – In dieser Stellung wird die Hupe betätigt. • Hupentaster B00656-12...

  • Seite 27: Lichtschalter

    BEDIENUNGSELEMENTE Lichtschalter Der Lichtschalter ist am Lenker links angebracht. Mögliche Zustände Abblendlicht ein – Lichtschalter ist nach unten geschwenkt. In dieser Stel- lung sind das Abblendlicht und Rücklicht eingeschaltet. Fernlicht ein – Lichtschalter ist nach oben geschwenkt. In dieser Stellung sind das Fernlicht und Rücklicht eingeschaltet.

  • Seite 28: Blinkerschalter

    BEDIENUNGSELEMENTE Blinkerschalter Der Blinkerschalter ist am Lenker links angebracht. Mögliche Zustände Blinker aus Blinker links ein – Blinkerschalter nach links gedrückt. Der Blinkerschalter geht nach dem Betätigen in die Mittelstellung zurück. Blinker rechts ein – Blinkerschalter nach rechts gedrückt. Der Blinkerschal- ter geht nach dem Betätigen in die Mittelstellung zurück.

  • Seite 29: E-Starterknopf

    BEDIENUNGSELEMENTE E-Starterknopf Der E-Starterknopf ist am Lenker rechts angebracht. Mögliche Zustände • E-Starterknopf in der Grundstellung gedrückt – In dieser Stellung wird der E-Starter betätigt. • E-Starterknopf B00657-11 6.10 Zünd-/Lenkschloss Das Zünd-/Lenkschloss befindet sich vor der oberen Gabelbrücke. Info Zum Einschalten der Zündung darf nur ein schwarzer Zündschlüssel verwendet wer- den.

  • Seite 30: Wegfahrsperre

    Ein verlorener schwarzer Zündschlüssel muss deaktiviert werden, um eine unbefugte Inbe- triebnahme des Fahrzeuges zu verhindern. Der zweite schwarze Zündschlüssel ist im Auslieferungszustand aktiviert. Es können noch zwei weitere Ersatzzündschlüssel (Schlüsselnummer auf der KEYCODECARD) bei einer autorisierte KTM-Fachwerkstatt bestellt werden, diese müssen aber zur Verwen- dung aktiviert werden.

  • Seite 31: Kombiinstrument

    BEDIENUNGSELEMENTE 6.12 Kombiinstrument 6.12.1 Übersicht Das Kombiinstrument ist vor dem Lenker angebracht. Das Kombiinstrument ist in 4 Funktionsbereiche gegliedert. Funktionstasten Drehzahlmesser Kontrolllampen Display 400885-10 6.12.2 Funktionstasten Mit der MODE Taste wird der Anzeigemodus gewechselt. Mögliche Anzeigemodi sind zurückgelegte Wegstrecke (ODO), Tripmaster 1 (TRIP 1), Trip- master 2 (TRIP 2) und Umgebungstemperatur.

  • Seite 32: Drehzahlmesser

    BEDIENUNGSELEMENTE 6.12.3 Drehzahlmesser Der Drehzahlmesser zeigt die Motordrehzahl in Umdrehungen pro Minute an. Die rote Markierung kennzeichnet den Überdrehzahlbereich des Motors. 400888-10 6.12.4 Kontrolllampen Die Kontrolllampen geben zusätzliche Informationen über den Betriebszustand des Motorra- des. Mögliche Zustände Blinkerkontrolllampe blinkt grün im Blinkrhythmus – Blinker ist eingeschal- tet.

  • Seite 33: Display

    BEDIENUNGSELEMENTE Öldruckwarnlampe leuchtet rot – Öldruck ist zu niedrig. FI Warnlampe (MIL) leuchtet/blinkt gelb – Die OBD (On-Board-Diagnose) hat einen emissions- oder sicherheitskritischen Fehler erkannt. Kontrolllampe Wegfahrsperre leuchtet/blinkt rot – Status- oder Fehlermel- dung bei der Wegfahrsperre/Alarmanlage. Batteriewarnlampe leuchtet rot – Spannung im Bordnetz zu niedrig. ABS‑Warnlampe leuchtet/blinkt gelb –...

  • Seite 34: Geschwindigkeitsanzeige

    BEDIENUNGSELEMENTE LEnGth Nach der Funktionskontrolle des Displays wird eine Sekunde lang der Radumfang LEnGth eingeblendet. Info Die Zahl 1870 entspricht dem Umfang des 17" Vorderrades mit Serienbereifung. Danach wechselt die Anzeige in den zuletzt gewählten Modus. 400881-01 6.12.6 Geschwindigkeitsanzeige Die Geschwindigkeit wird in Kilometer pro Stunde km/h bzw.

  • Seite 35: Uhrzeit

    BEDIENUNGSELEMENTE Bedingung Das Motorrad steht. – Zündung einschalten, dazu den Zündschlüssel in die Stellung ON drehen. – Die MODE Taste so oft drücken, bis der Anzeigemodus ODO aktiv ist. – Die MODE Taste gedrückt halten, bis sich der Anzeigemodus von km/h auf mph bzw. von mph auf km/h ändert.

  • Seite 36: 6.12.10 Anzeige Odo

    BEDIENUNGSELEMENTE – Zündung einschalten, dazu den Zündschlüssel in die Stellung ON drehen. – Die MODE Taste so oft drücken, bis der Anzeigemodus ODO aktiv ist. – Die MODE Taste und die SET Taste gleichzeitig gedrückt halten. Die Uhrzeit beginnt zu blinken. –...

  • Seite 37: 6.12.12 Anzeige Trip 2 Einstellen/Zurücksetzen

    BEDIENUNGSELEMENTE – Zündung einschalten, dazu den Zündschlüssel in die Stellung ON drehen. – Die MODE Taste so oft drücken, bis der Anzeigemodus TRIP 1 aktiv ist. – Die SET Taste gedrückt halten. Die Anzeige TRIP 1 steht auf 0.0. 400840-01 6.12.12 Anzeige TRIP 2 einstellen/zurücksetzen Info Der Tageswegstreckenzähler TRIP 2 läuft immer mit und zählt bis 999.9.

  • Seite 38: 6.12.13 Anzeige Trip F

    BEDIENUNGSELEMENTE 6.12.13 Anzeige TRIP F Wenn der Kraftstoffpegel die Reservemarke erreicht, wechselt die Anzeige automatisch auf TRIP F und beginnt bei 0.0 zu zählen, unabhängig davon, welcher Anzeigemodus vor- her aktiviert war. Info Parallel zur Anzeige TRIP F beginnt die Kraftstoffpegelwarnlampe zu leuchten. 400842-01 6.12.14 Anzeige Umgebungstemperatur Die Umgebungstemperatur...

  • Seite 39: 6.12.16 Warnung Vor Straßenglätte

    BEDIENUNGSELEMENTE – Zündung einschalten, dazu den Zündschlüssel in die Stellung ON drehen. – Die MODE Taste so oft drücken, bis die Umgebungstemperatur aktiv ist. – Die MODE Taste gedrückt halten, bis sich der Anzeigemodus von °C auf °F bzw. von °F auf °C ändert.

  • Seite 40: 6.12.17 Temperaturanzeige Der Kühlflüssigkeit

    BEDIENUNGSELEMENTE 6.12.17 Temperaturanzeige der Kühlflüssigkeit Die Temperaturanzeige im Display besteht aus 12 Balken. Je mehr Balken leuchten, desto heißer ist die Kühlflüssigkeit. Beim Aufleuchten des oberen Balkens beginnen gleichzeitig alle Balken zu blinken und die Temperaturwarnlampe beginnt zu leuchten. Mögliche Zustände Motor kalt –...

  • Seite 41: Steckdose Für Elektrisches Zubehör

    BEDIENUNGSELEMENTE 6.14 Steckdose für elektrisches Zubehör Die Steckdose für elektrisches Zubehör ist links neben dem Zünd-/Lenkschloss ange- bracht. Sie ist ohne zusätzlichen Schalter mit der Batterie verbunden. Steckdose für elektrisches Zubehör Spannung 12 V maximale 10 A Stromaufnahme B00614-10 6.15 Tankverschluss öffnen Gefahr Brandgefahr Kraftstoff ist leicht entflammbar.

  • Seite 42: Tankverschluss Schließen

    BEDIENUNGSELEMENTE Warnung Umweltgefährdung Unsachgemäßer Umgang mit Kraftstoff gefährdet die Umwelt. – Kraftstoff darf nicht in das Grundwasser, den Boden oder in die Kanalisation gelangen. – Kappe am Tankverschluss hochklappen und Zündschlüssel einstecken. Hinweis Beschädigungsgefahr Bruch des Zündschlüssels. – Zur Entlastung des Zündschlüssels auf den Tankverschluss drücken. Beschädigte Zündschlüssel müssen erneuert werden.

  • Seite 43: Sitzbankschloss

    BEDIENUNGSELEMENTE 6.17 Sitzbankschloss Das Sitzbankschloss befindet sich am Heck unterhalb des Rücklichtes. Es ist mit dem Zündschlüssel sperrbar. 600922-10 6.18 Bordwerkzeug Im Staufach unter der Sitzbank befindet sich das Bordwerkzeug B00612-10...

  • Seite 44: Haltegriffe

    BEDIENUNGSELEMENTE 6.19 Haltegriffe Die Haltegriffe dienen zum Rangieren des Motorrades. Im Beifahrerbetrieb kann sich der Beifahrer während der Fahrt daran festhalten. 600923-10 6.20 Helmsicherung Warnung Unfallgefahr Beeinträchtigung des Fahrverhaltens und der Fahrzeugbedienung durch eine montierte Helmsicherung bzw. Helm. – Die Helmsicherung nicht zur Befestigung von einem Helm oder anderen Gegen- ständen während der Fahrt nutzen.

  • Seite 45: Gepäckträgerplatte

    BEDIENUNGSELEMENTE 6.21 Gepäckträgerplatte Die Gepäckträgerplatte befindet sich hinter der Sitzbank. An der Gepäckträgerplatte kann die Grundplatte eines Koffersystems (optional) befestigt werden. Die Gepäckträgerplatte darf maximal mit dem angegebenen Gewicht belastet werden. Höchstzulässige Belastung 8 kg der Gepäckträgerplatte Info Angaben des Kofferherstellers beachten. L00605-10 6.22 Beifahrerfußrasten...

  • Seite 46: Schalthebel

    BEDIENUNGSELEMENTE 6.23 Schalthebel Der Schalthebel ist am Motor links montiert. L00610-11 Die Lage der Gänge ist aus der Abbildung ersichtlich. Die Neutral- oder Leerlaufstellung befindet sich zwischen dem 1. und 2. Gang. L00610-10...

  • Seite 47: Fußbremshebel

    BEDIENUNGSELEMENTE 6.24 Fußbremshebel Der Fußbremshebel befindet sich vor der rechten Fußraste. Mit dem Fußbremshebel wird die Hinterradbremse betätigt. L00613-10 6.25 Seitenständer Der Seitenständer befindet sich an der linken Fahrzeugseite. Der Seitenständer dient zum Abstellen des Motorrades. Info Während der Fahrt muss der Seitenständer hochgeklappt sein. Der Seitenständer ist mit dem Sicherheitsstartsystem gekoppelt, beachten Sie die Fahranleitung.

  • Seite 48: Inbetriebnahme

    Warnung Unfallgefahr Unkontrollierbares Fahrverhalten durch nicht freigegebene und/oder empfohlene Reifen/Räder. – Nur von KTM freigegebene und/oder empfohlene Reifen/Räder mit dem entsprechenden Geschwindigkeitsindex verwenden. Warnung Unfallgefahr Verminderte Bodenhaftung bei neuen Reifen. – Neue Reifen haben eine glatte Lauffläche und daher nicht die volle Bodenhaftung. Die gesamte Lauffläche muss die ersten 200 Kilometer bei gemäßigter Fahrweise in wechselnden Schräglagen aufgeraut werden.

  • Seite 49: Motor Einfahren

    Bedenken Sie beim Betreiben Ihres Fahrzeugs, dass sich andere Menschen durch übermäßigen Lärm belästigt fühlen. – Vergewissern Sie sich, dass die Arbeiten der Auslieferungsinspektion von einer autorisierten KTM-Fachwerkstatt durchgeführt wurden. Sie erhalten die Auslieferungsurkunde und das Serviceheft bei der Fahrzeugübergabe.

  • Seite 50: Fahrzeug Beladen

    INBETRIEBNAHME Fahrzeug beladen Warnung Unfallgefahr Instabiles Fahrverhalten. – Höchstzulässiges Gesamtgewicht und Achslasten nicht überschreiten. Das Gesamtgewicht ergibt sich aus: Motorrad betriebsbe- reit und vollgetankt, Fahrer und Beifahrer mit Schutzkleidung und Helm, Gepäck. Warnung Unfallgefahr Instabiles Fahrverhalten durch unsachgemäße Montage des Koffers und/oder des Tankrucksacks. –...
  • Seite 51 INBETRIEBNAHME Warnung Unfallgefahr Instabiles Fahrverhalten durch verrutschte Gepäckstücke. – Kontrollieren Sie die Befestigung des mitgeführten Gepäcks regelmäßig. Warnung Verbrennungsgefahr Heiße Auspuffanlage kann das Gepäck verbrennen. – Befestigen Sie das Gepäck so, dass es nicht von der heißen Auspuffanlage verbrannt oder verschmort werden kann. –...

  • Seite 52: Fahranleitung

    FAHRANLEITUNG Kontroll- und Pflegearbeiten vor jeder Inbetriebnahme Info Vor jeder Fahrt den Zustand des Fahrzeugs und die Verkehrssicherheit kontrollieren. Das Fahrzeug muss beim Betrieb in einem technisch einwandfreien Zustand sein. – Motorölstand kontrollieren. ( S. 165) – Bremsflüssigkeitsstand der Vorderradbremse kontrollieren. ( S.

  • Seite 53: Startvorgang

    FAHRANLEITUNG Startvorgang Gefahr Vergiftungsgefahr Abgase sind giftig und können zu Bewusstlosigkeit und/oder zum Tode führen. – Beim Betrieb des Motors stets für ausreichende Belüftung sorgen, Motor nicht in einem geschlossenen Raum starten oder lau- fen lassen ohne eine geeignete Absauganlage. Vorsicht Unfallgefahr Wird das Fahrzeug mit entladener Batterie oder ohne Batterie betrieben, können elektronische Bauteile und Sicher- heitsvorrichtungen beschädigt werden.
  • Seite 54 Motor stehen. – Seitenständer entlasten und mit dem Fuß bis zum Anschlag nach oben schwenken. ABS ausschalten KTM empfiehlt, immer mit ABS zu fahren. Es kann aber Fahrsituationen geben, wo kein ABS gewünscht wird. Bedingung Fahrzeug steht, Motor läuft.

  • Seite 55: Anfahren

    FAHRANLEITUNG Anfahren – Kupplungshebel ziehen, 1. Gang einlegen, Kupplungshebel langsam freigeben und gleichzeitig vorsichtig Gas geben. Schalten, Fahren Warnung Unfallgefahr Bei abruptem Lastwechsel kann das Fahrzeug außer Kontrolle geraten. – Abrupte Lastwechsel und starke Bremsmanöver vermeiden, Geschwindigkeit den Fahrbahnverhältnissen anpassen. Warnung Unfallgefahr Zurückschalten bei hoher Motordrehzahl führt zum Blockieren des Hinterrades.
  • Seite 56 FAHRANLEITUNG Warnung Unfallgefahr Unfallgefahr durch riskante Fahrweise. – Befolgen Sie die Verkehrsvorschriften, fahren Sie defensiv und vorausschauend, um Gefahren möglichst früh zu erkennen. Warnung Unfallgefahr Verminderte Bodenhaftung bei kalten Reifen. – Bei jeder Fahrt müssen die ersten Kilometer vorsichtig mit mäßiger Geschwindigkeit gefahren werden, bis die Reifen ihre Betriebstemperatur erreicht haben und optimale Bodenhaftung gewährleistet ist.
  • Seite 57 Kühlflüssigkeitsstand im Kühler kontrollieren bzw. berichtigen. Wird trotz leuchtender Kühlflüssigkeitstemperatur-Warnlampe weiter- gefahren, kommt es zum Motorschaden. Info Treten beim Betrieb betriebsunübliche Geräusche auf, ist sofort anzuhalten, der Motor abzustellen und eine autorisierte KTM-Fachwerkstatt zu kontaktieren. – Wenn die Verhältnisse (Steigung, Fahrsituation, usw.) es erlauben, können Sie in höhere Gänge schalten.

  • Seite 58: Abbremsen

    Sie die Geschwindigkeit den geänderten Fahrbahnverhältnissen an. Abbremsen Warnung Unfallgefahr Verminderte Bremswirkung durch nasse oder verschmutzte Bremsanlage. – Verschmutzte oder nasse Bremsanlage vorsichtig sauber- bzw. trockenbremsen. Warnung Unfallgefahr Verringerte Bremswirkung durch schwammigen Druckpunkt der Vorder- bzw. Hinterradbremse. – Bremsanlage kontrollieren, nicht weiterfahren. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.)
  • Seite 59 FAHRANLEITUNG Warnung Unfallgefahr Ausfall der Bremsanlage. – Wird der Fußbremshebel nicht freigegeben, schleifen die Bremsbeläge ununterbrochen. Die Hinterradbremse kann durch Über- hitzung ausfallen. Nehmen Sie den Fuß vom Fußbremshebel, wenn Sie nicht bremsen wollen. Warnung Unfallgefahr Längerer Bremsweg durch höheres Gesamtgewicht. – Berücksichtigen Sie den längeren Bremsweg, wenn Sie einen Beifahrer und Gepäck mitführen.

  • Seite 60: Anhalten, Parken

    FAHRANLEITUNG Info Mit ABS können Sie sowohl bei einer Vollbremsung als auch bei geringer Bodenhaftung auf sandigem, regennassem oder rut- schigem Untergrund die volle Bremskraft anwenden, ohne Gefahr zu laufen, dass die Räder blockieren. Warnung Unfallgefahr Verminderte Bodenhaftung durch Bremsen in Schräglage oder Bremsen auf seitlich abschüssigem Untergrund. –...
  • Seite 61 FAHRANLEITUNG Hinweis Brandgefahr Einige Fahrzeugteile werden beim Betrieb des Fahrzeuges sehr heiß. – Fahrzeug nicht an Stellen mit leicht brennbaren und/oder entzündlichen Materialien abstellen. Keine Gegenstände über das betriebs- warme Fahrzeug legen. Fahrzeug immer erst abkühlen lassen. Hinweis Materialschaden Beschädigung und Zerstörung von Bauteilen durch übermäßige Belastung. –...

  • Seite 62: Transport

    FAHRANLEITUNG Transport Hinweis Beschädigungsgefahr Das abgestellte Fahrzeug kann wegrollen bzw. umfallen. – Das Fahrzeug immer auf festem und ebenem Untergrund abstellen. Hinweis Brandgefahr Einige Fahrzeugteile werden beim Betrieb des Fahrzeuges sehr heiß. – Fahrzeug nicht an Stellen mit leicht brennbaren und/oder entzündlichen Materialien abstellen. Keine Gegenstände über das betriebs- warme Fahrzeug legen.

  • Seite 63: Kraftstoff Tanken

    Materialschaden Vorzeitiges Zusetzen des Kraftstofffilters. – In einigen Ländern und Regionen kann es vorkommen, dass die verfügbare Kraftstoffqualität und -sauberkeit nicht ausreicht. Probleme im Kraftstoffsystem sind die Folge. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) – Nur sauberen Kraftstoff tanken, der der angegebenen Norm entspricht.
  • Seite 64 FAHRANLEITUNG – Motor abstellen. – Tankverschluss öffnen. ( S. 39) – Kraftstofftank bis maximal an das Maß mit Kraftstoff auffüllen. Vorgabe Maß 35 mm Kraftstofftankinhalt 19 l Superkraftstoff bleifrei (ROZ 95) gesamt ca. S. 207) – Tankverschluss schließen. ( S. 40) 401182-10 –...

  • Seite 65: Serviceplan

    • • • • • • • Fehlerspeicher mit KTM‑Diagnosetool auslesen. • • • Messwerteblock Service mit KTM-Diagnosetool kontrollieren. • • • • Motoröl und Ölfilter wechseln, Ölsiebe reinigen. S. 166) Öldüse zur Kupplungsschmierung kontrollieren. • • • Bremsbeläge der Vorderradbremse kontrollieren. ( S.
  • Seite 66 • Luftfilter wechseln. Luftfilterkasten reinigen. • • • • • Kraftstoffdruck kontrollieren. • • • Wert Drucksensor‑Saugrohr (PM-Wert) mit KTM-Diagnosetool kontrollieren. • • • CO-Anpassung mit KTM-Diagnosetool kontrollieren. Flüssigkeitsstand der hydraulischen Kupplung kontrollieren/berichtigen. ( S. 93) • • • •...
  • Seite 67 Fehlerspeicher mit KTM-Diagnosetool nach der Probefahrt auslesen. • • • • Serviceeintrag im KTM DEALER.NET und im Serviceheft durchführen. K10N: einmalig nach 1.000 km K75A: alle 7.500 km oder jährlich K150A: alle 15.000 km oder alle 2 Jahre K300A: alle 30.000 km oder alle 4 Jahre...

  • Seite 68: Fahrwerk Abstimmen

    FAHRWERK ABSTIMMEN 10.1 Gabel/Federbein Gabel und Federbein bieten viele Möglichkeiten, um das Fahrwerk Ihrem Fahrstil und der Zuladung entsprechend abzustimmen. Info Um Ihnen die Abstimmung zu erleichtern, haben wir unsere Erfahrungswerte in der Tabelle zusammengefasst. Sie finden die Tabelle auf dem Luftfilterkasten, nach dem Entfernen der Sitzbank.

  • Seite 69: Zugstufendämpfung Der Gabel Einstellen

    FAHRWERK ABSTIMMEN – Einstellschrauben bis zum Anschlag im Uhrzeigersinn drehen. Info Die Einstellschrauben befinden sich am unteren Ende der Gabelbeine. Die Einstellung an beiden Gabelbeinen gleichmäßig vornehmen. – Dem Gabeltyp entsprechende Anzahl von Klicks gegen den Uhrzeigersinn zurückdrehen. Vorgabe Druckstufendämpfung B00617-10 Komfort 25 Klicks...

  • Seite 70: Federvorspannung Der Gabel Einstellen

    FAHRWERK ABSTIMMEN – Einstellschrauben bis zum Anschlag im Uhrzeigersinn drehen. Info Die Einstellschrauben befinden sich am oberen Ende der Gabelbeine. Die Einstellung an beiden Gabelbeinen gleichmäßig vornehmen. – Dem Gabeltyp entsprechende Anzahl von Klicks gegen den Uhrzeigersinn zurückdrehen. Vorgabe Zugstufendämpfung C00379-10 Komfort 25 Klicks...
  • Seite 71 FAHRWERK ABSTIMMEN – Einstellschrauben bis zum Anschlag im Uhrzeigersinn drehen. Info Die Einstellschrauben befinden sich am oberen Ende der Gabelbeine. Die Einstellung an beiden Gabelbeinen gleichmäßig vornehmen. – Dem Gabeltyp entsprechende Anzahl von Umdrehungen gegen den Uhrzeigersinn zurückdrehen. Vorgabe Federvorspannung - Preload Adjuster C00379-11 Komfort 5 Umdrehungen...

  • Seite 72: Druckstufendämpfung Federbein

    Vorsicht Unfallgefahr Das Zerlegen von druckbeaufschlagten Teilen kann Verletzungen verursachen. – Das Federbein ist mit hochverdichtetem Stickstoff gefüllt. Beachten Sie die angegebene Beschreibung. (Ihre autorisierte KTM- Fachwerkstatt hilft Ihnen gerne.) Info Die Low Speed Einstellung zeigt ihre Wirkung beim langsamen bis normalen Einfedern des Federbeins.

  • Seite 73: Druckstufendämpfung High Speed Des Federbeins Einstellen

    Drehen im Uhrzeigersinn erhöht die Dämpfung, drehen gegen den Uhrzeigersinn verringert die Dämpfung. 10.7 Druckstufendämpfung High Speed des Federbeins einstellen Vorsicht Unfallgefahr Das Zerlegen von druckbeaufschlagten Teilen kann Verletzungen verursachen. – Das Federbein ist mit hochverdichtetem Stickstoff gefüllt. Beachten Sie die angegebene Beschreibung. (Ihre autorisierte KTM- Fachwerkstatt hilft Ihnen gerne.)
  • Seite 74 FAHRWERK ABSTIMMEN Info Die High Speed Einstellung zeigt ihre Wirkung beim schnellen Einfedern des Federbeins. – Einstellschraube mit einem Steckschlüssel bis zum Anschlag im Uhrzeigersinn dre- hen. Info Verschraubung nicht lösen! – Dem Federbeintyp entsprechende Anzahl von Umdrehungen gegen den Uhrzeigersinn zurückdrehen.

  • Seite 75: Zugstufendämpfung Des Federbeins Einstellen

    Zugstufendämpfung des Federbeins einstellen Vorsicht Unfallgefahr Das Zerlegen von druckbeaufschlagten Teilen kann Verletzungen verursachen. – Das Federbein ist mit hochverdichtetem Stickstoff gefüllt. Beachten Sie die angegebene Beschreibung. (Ihre autorisierte KTM- Fachwerkstatt hilft Ihnen gerne.) – Einstellschraube bis zum letzten spürbaren Klick im Uhrzeigersinn drehen.
  • Seite 76 FAHRWERK ABSTIMMEN Info Die Federvorspannung bestimmt die Ausgangslage des Federvorgangs am Federbein. Eine optimal eingestellte Federvorspannung ist an das Fahrergewicht mit eventuellem Gepäck und Beifahrer angepasst und gewähr- leistet so einen Kompromiss zwischen Handlichkeit und Stabilität. Bevor Sie die Federvorspannung ändern, sollten Sie sich die aktuelle Einstellung notieren - z. B. Federlänge messen. –...
  • Seite 77 FAHRWERK ABSTIMMEN Info Drehen im Uhrzeigersinn erhöht die Federvorspannung, drehen gegen den Uhr- zeigersinn verringert die Federvorspannung. – Bremsleitungsführung und Bremsleitung positionieren. Info Auf die Haltenase der Bremsleitungsführung achten. – Schraube montieren und festziehen. Vorgabe Schraube Bremsleitungshalter EJOT PT K60x20 2 Nm C00136-10...

  • Seite 78: Servicearbeiten Fahrgestell

    SERVICEARBEITEN FAHRGESTELL 11.1 Motorrad mit Hebevorrichtung hinten aufheben Hinweis Beschädigungsgefahr Das abgestellte Fahrzeug kann wegrollen bzw. umfallen. – Das Fahrzeug immer auf festem und ebenem Untergrund abstellen. – Hebebuchsen am Schwingarm montieren. – Adapter in die Hebevorrichtung hinten einsetzen. Adapter (61029055120) Hebevorrichtung hinten (61029055400) –...

  • Seite 79: Motorrad Mit Hebevorrichtung Vorne Aufheben

    SERVICEARBEITEN FAHRGESTELL 11.3 Motorrad mit Hebevorrichtung vorne aufheben Hinweis Beschädigungsgefahr Das abgestellte Fahrzeug kann wegrollen bzw. umfallen. – Das Fahrzeug immer auf festem und ebenem Untergrund abstellen. Vorarbeit – Motorrad mit Hebevorrichtung hinten aufheben. ( S. 76) Hauptarbeit – Lenker in Geradeausstellung bringen. Hebevorrichtung vorne mit den Adaptern zu den Gabelbeinen ausrichten.

  • Seite 80: Gabelbeine Entlüften

    SERVICEARBEITEN FAHRGESTELL 11.5 Gabelbeine entlüften Vorarbeit – Motorrad auf den Seitenständer stellen. Hauptarbeit – Entlüftungsschrauben kurz entfernen. Eventuell vorhandener Überdruck aus dem Gabelinneren entweicht. – Entlüftungsschrauben montieren und festziehen. Info Tätigkeit an beiden Gabelbeinen vornehmen. B00621-10 11.6 Sitzbank abnehmen – Den Zündschlüssel in das Sitzbankschloss stecken und im Uhrzeigersinn drehen.

  • Seite 81: Sitzbank Montieren

    SERVICEARBEITEN FAHRGESTELL 11.7 Sitzbank montieren – Die vorderen Aussparungen der Sitzbank an den Linsenschrauben am Kraftstofftank positionieren, hinten absenken und gleichzeitig nach vorne schieben. Dabei müssen die beiden Nasen am Rahmen einhängen und der Verriegelungsbolzen in das Schloss- gehäuse eingeführt werden. Die Sitzbank rastet mit einem hörbaren Klicken ein.

  • Seite 82: Kraftstofftank Positionieren

    SERVICEARBEITEN FAHRGESTELL – Schraube beidseitig entfernen. Info Die Kraftstoffschläuche müssen nicht getrennt werden. – Kraftstofftank vorsichtig nach hinten schieben. C00368-11 11.9 Kraftstofftank positionieren Hauptarbeit – Kraftstofftank vorsichtig nach vorne schieben. Die Kraftstofftankbefestigungen müssen in den Aussparungen eingreifen. – Schraube mit Lagerhülse und Gummibuchse beidseitig montieren und festziehen. Vorgabe Restliche Schrauben Fahrgestell 25 Nm...

  • Seite 83: Helmsicherung Am Fahrzeug Montieren

    SERVICEARBEITEN FAHRGESTELL – Spoiler beidseitig positionieren. Schrauben montieren und festziehen. Vorgabe Schraube Spoiler 3,3 Nm C00369-11 Nacharbeit – Maskenspoiler einbauen. ( S. 84) – Sitzbank montieren. ( S. 79) 11.10 Helmsicherung am Fahrzeug montieren Warnung Unfallgefahr Beeinträchtigung des Fahrverhaltens und der Fahrzeugbedienung durch eine montierte Helmsicherung bzw. Helm. –...

  • Seite 84: Maskenspoiler Ausbauen

    SERVICEARBEITEN FAHRGESTELL – Sitzbank abnehmen. ( S. 78) – Das Stahlseil aus dem Bordwerkzeug mit einer Schlinge auf der Nase positionieren. Stahlseil (60012015000) – Das Stahlseil durch die Helmöffnung führen. – Die freie Schlinge des Stahlseils ebenfalls auf der Nase positionieren. –...
  • Seite 85 SERVICEARBEITEN FAHRGESTELL – Schrauben entfernen. – Maskenspoiler abnehmen. C00366-10 – Schrauben entfernen. – Innenverkleidung des Maskenspoilers abnehmen. – Arbeitsschritte auf der gegenüberliegenden Seite wiederholen. C00365-11...

  • Seite 86: Maskenspoiler Einbauen

    SERVICEARBEITEN FAHRGESTELL 11.12 Maskenspoiler einbauen – Innenverkleidung des Maskenspoilers positionieren. – Schrauben montieren und festziehen. C00365-10 – Maskenspoiler positionieren. – Schrauben montieren und festziehen. C00367-11...

  • Seite 87: Kettenverschmutzung Kontrollieren

    SERVICEARBEITEN FAHRGESTELL – Schrauben montieren und festziehen. – Arbeitsschritte auf der gegenüberliegenden Seite wiederholen. C00366-11 11.13 Kettenverschmutzung kontrollieren – Kette auf grobe Verschmutzung kontrollieren. » Wenn die Kette stark verschmutzt ist: – Kette reinigen. ( S. 85) 400678-01 11.14 Kette reinigen Warnung Unfallgefahr Schmiermittel auf den Reifen verringert deren Haftfähigkeit.
  • Seite 88 SERVICEARBEITEN FAHRGESTELL Warnung Unfallgefahr Verringerte Bremswirkung durch Öl oder Fett auf den Bremsscheiben. – Bremsscheiben unbedingt öl- und fettfrei halten, bei Bedarf mit Bremsenreiniger reinigen. Warnung Umweltgefährdung Problemstoffe verursachen Umweltschäden. – Öle, Fette, Filter, Kraftstoffe, Reinigungsmittel, Bremsflüssigkeit usw. ordnungsgemäß laut geltenden Vorschriften entsorgen. Info Die Lebensdauer der Kette hängt zum Großteil von der Pflege ab.

  • Seite 89: Kettenspannung Kontrollieren

    SERVICEARBEITEN FAHRGESTELL 11.15 Kettenspannung kontrollieren Warnung Unfallgefahr Gefährdung durch falsche Kettenspannung. – Ist die Kette zu stark gespannt, werden die Komponenten der Sekundär-Kraftübertragung (Kette, Kettenritzel, Kettenrad, Lager im Getriebe und im Hinterrad) zusätzlich belastet. Neben vorzeitigem Verschleiß kann im Extremfall die Kette reißen oder die Abtriebswelle des Getriebes brechen.

  • Seite 90: Kettenspannung Einstellen

    SERVICEARBEITEN FAHRGESTELL 11.16 Kettenspannung einstellen Warnung Unfallgefahr Gefährdung durch falsche Kettenspannung. – Ist die Kette zu stark gespannt, werden die Komponenten der Sekundär-Kraftübertragung (Kette, Kettenritzel, Kettenrad, Lager im Getriebe und im Hinterrad) zusätzlich belastet. Neben vorzeitigem Verschleiß kann im Extremfall die Kette reißen oder die Abtriebswelle des Getriebes brechen.
  • Seite 91 SERVICEARBEITEN FAHRGESTELL Hauptarbeit – Mutter lösen. – Muttern lösen. – Kettenspannung durch Drehen der Einstellschrauben links und rechts einstellen. Vorgabe Kettenspannung 7 mm Einstellschrauben links und rechts so verdrehen, dass die Markierungen am linken und rechten Kettenspanner in derselben Position zu den Referenzmarken ste- hen.

  • Seite 92: Kette, Kettenrad, Kettenritzel Und Kettenführung Kontrollieren

    SERVICEARBEITEN FAHRGESTELL 11.17 Kette, Kettenrad, Kettenritzel und Kettenführung kontrollieren – Kettenrad und Kettenritzel auf Verschleiß kontrollieren. » Wenn Kettenrad bzw. Kettenritzel eingelaufen sind: – Antriebssatz wechseln. Info Kettenritzel, Kettenrad und Kette sollten nur zusammen gewechselt wer- den. 100132-10...
  • Seite 93 SERVICEARBEITEN FAHRGESTELL – Getriebe in Leerlauf schalten. – Am unteren Kettenteil mit dem angegebenen Gewicht ziehen. Vorgabe Gewicht Kettenverschleißmessung 15 kg – Den Abstand von 18 Kettenrollen am unteren Kettenteil messen. Info Ketten nutzen sich nicht immer gleichmäßig ab, die Messung an verschiedenen Stellen der Kette wiederholen.
  • Seite 94 SERVICEARBEITEN FAHRGESTELL – Kettengleitschutz auf Verschleiß kontrollieren. » Wenn kein Abstand mehr von der Kette bis zur Oberkante der Schraube ist: – Kettengleitschutz wechseln. – Kettengleitschutz auf festen Sitz kontrollieren. » Wenn der Kettengleitschutz lose ist: – Kettengleitschutz festziehen. Vorgabe –...

  • Seite 95: Grundstellung Des Kupplungshebels Einstellen

    SERVICEARBEITEN FAHRGESTELL 11.18 Grundstellung des Kupplungshebels einstellen Info Wenn die Einstellschraube im Uhrzeigersinn verdreht wird, entfernt sich der Kupplungshebel vom Lenker. Wenn die Einstellschraube gegen den Uhrzeigersinn verdreht wird, nähert sich der Kupplungshebel dem Lenker. Der Verstellbereich ist begrenzt. Drehen Sie die Einstellschraube nur mit der Hand und wenden Sie keine Gewalt an. Einstellarbeiten nicht während der Fahrt durchführen.
  • Seite 96 SERVICEARBEITEN FAHRGESTELL – Den am Lenker montierten Vorratsbehälter der hydraulischen Kupplung in waagrechte Position bringen. – Schrauben entfernen. – Deckel mit Membran abnehmen. – Flüssigkeitsstand kontrollieren. Flüssigkeitsstand unter Behälterober- 4 mm kante » Wenn der Flüssigkeitsstand nicht mit der Vorgabe übereinstimmt: B00672-10 –...

  • Seite 97: Bremsen

    Reifen, falscher Reifenluftdruck, andere Bremsbeläge usw. kann das ABS nicht mehr optimal funktionieren. Die optimale Funktion des ABS ist nur gewährleistet, wenn an der Bremsanlage ausschließlich von KTM freige- gebene und/oder empfohlene Ersatzteile und Reifen verwendet werden. –...

  • Seite 98: Grundstellung Des Handbremshebels Einstellen

    BREMSEN beginnt das ABS durch Regeln des Bremsdruckes zu arbeiten. Der Regelvorgang ist durch ein leichtes Pulsieren am Hand- bzw. Fußbremshebel spürbar. Die ABS‑Warnlampe muss nach dem Einschalten der Zündung aufleuchten und nach dem Anfahren erlöschen. Wenn sie nach dem Anfahren nicht erlischt oder während der Fahrt aufleuchtet, signalisiert das einen Fehler im ABS‑System.

  • Seite 99: Bremsscheiben Der Vorderradbremse Kontrollieren

    Bremsscheiben wechseln. 12.4 Bremsflüssigkeitsstand der Vorderradbremse kontrollieren Warnung Unfallgefahr Ausfall der Bremsanlage. – Sinkt der Bremsflüssigkeitsstand unter die MIN-Markierung, deutet dies auf Undichtheit in der Bremsanlage bzw. total abge- nutzte Bremsbeläge hin. Bremsanlage kontrollieren, nicht weiterfahren. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.)

  • Seite 100: Bremsflüssigkeit Der Vorderradbremse Nachfüllen

    Unfallgefahr Ausfall der Bremsanlage. – Sinkt der Bremsflüssigkeitsstand unter die MIN-Markierung, deutet dies auf Undichtheit in der Bremsanlage bzw. total abge- nutzte Bremsbeläge hin. Bremsanlage kontrollieren, nicht weiterfahren. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Warnung Hautreizungen Bremsflüssigkeit kann bei Kontakt Hautreizungen verursachen.
  • Seite 101 BREMSEN Warnung Unfallgefahr Verringerte Bremswirkung durch überalterte Bremsflüssigkeit. – Bremsflüssigkeit der Vorder- und Hinterradbremse entsprechend dem Serviceplan wechseln. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Warnung Umweltgefährdung Problemstoffe verursachen Umweltschäden. – Öle, Fette, Filter, Kraftstoffe, Reinigungsmittel, Bremsflüssigkeit usw. ordnungsgemäß laut geltenden Vorschriften entsorgen.

  • Seite 102: Bremsbeläge Der Vorderradbremse Kontrollieren

    Bremsbeläge der Vorderradbremse kontrollieren Warnung Unfallgefahr Verminderte Bremswirkung durch abgenutzte Bremsbeläge. – Abgenutzte Bremsbeläge unverzüglich wechseln. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Hinweis Unfallgefahr Verringerte Bremswirkung durch beschädigte Bremsscheiben. – Werden die Bremsbeläge zu spät gewechselt, schleifen die Bremsbelagträger aus Stahl an der Bremsscheibe. Die Bremswirkung wird stark vermindert und die Bremsscheiben werden zerstört.

  • Seite 103: Grundstellung Des Fußbremshebels Einstellen

    BREMSEN – Fußbremshebel zwischen Endanschlag und Anlage zur Kolbenstange hin und her bewe- gen und Leerweg kontrollieren. Vorgabe Leerweg am Fußbremshebel 3… 5 mm Info Die Kolbenstange darf sich dabei nicht bewegen. » Wenn der Leerweg nicht mit der Vorgabe übereinstimmt: C00362-10 –...

  • Seite 104: Bremsscheibe Der Hinterradbremse Kontrollieren

    Bremsscheiben wechseln. 12.10 Bremsflüssigkeitsstand der Hinterradbremse kontrollieren Warnung Unfallgefahr Ausfall der Bremsanlage. – Sinkt der Bremsflüssigkeitsstand unter die MIN-Markierung, deutet dies auf Undichtheit in der Bremsanlage bzw. total abge- nutzte Bremsbeläge hin. Bremsanlage kontrollieren, nicht weiterfahren. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.)

  • Seite 105: Bremsflüssigkeit Der Hinterradbremse Nachfüllen

    Unfallgefahr Ausfall der Bremsanlage. – Sinkt der Bremsflüssigkeitsstand unter die MIN-Markierung, deutet dies auf Undichtheit in der Bremsanlage bzw. total abge- nutzte Bremsbeläge hin. Bremsanlage kontrollieren, nicht weiterfahren. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Warnung Hautreizungen Bremsflüssigkeit kann bei Kontakt Hautreizungen verursachen.
  • Seite 106 BREMSEN Warnung Unfallgefahr Verringerte Bremswirkung durch überalterte Bremsflüssigkeit. – Bremsflüssigkeit der Vorder- und Hinterradbremse entsprechend dem Serviceplan wechseln. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Warnung Umweltgefährdung Problemstoffe verursachen Umweltschäden. – Öle, Fette, Filter, Kraftstoffe, Reinigungsmittel, Bremsflüssigkeit usw. ordnungsgemäß laut geltenden Vorschriften entsorgen.

  • Seite 107: Bremsbeläge Der Hinterradbremse Kontrollieren

    Bremsbeläge der Hinterradbremse kontrollieren Warnung Unfallgefahr Verminderte Bremswirkung durch abgenutzte Bremsbeläge. – Abgenutzte Bremsbeläge unverzüglich wechseln. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Hinweis Unfallgefahr Verringerte Bremswirkung durch beschädigte Bremsscheiben. – Werden die Bremsbeläge zu spät gewechselt, schleifen die Bremsbelagträger aus Stahl an der Bremsscheibe. Die Bremswirkung wird...
  • Seite 108 BREMSEN – Bremsbeläge auf ihre Mindestbelagstärke kontrollieren. ≥ 1 mm Mindestbelagstärke » Ist die Mindestbelagstärke unterschritten: – Bremsbeläge der Hinterradbremse wechseln. – Bremsbeläge auf Beschädigung und Rissbildung kontrollieren. » Sind Beschädigungen oder Risse zu erkennen: – Bremsbeläge der Hinterradbremse wechseln. B00631-01...

  • Seite 109: Räder, Reifen

    RÄDER, REIFEN 13.1 Vorderrad ausbauen Vorarbeit – Motorrad mit Hebevorrichtung hinten aufheben. ( S. 76) – Motorrad mit Hebevorrichtung vorne aufheben. ( S. 77) Hauptarbeit – Raddrehzahlgeberkabel aus der Klemme nehmen. – Schraube entfernen und Raddrehzahlgeber mit Hülse aus der Bohrung ziehen. –...

  • Seite 110: Vorderrad Einbauen

    RÄDER, REIFEN 13.2 Vorderrad einbauen Warnung Unfallgefahr Verringerte Bremswirkung durch Öl oder Fett auf den Bremsscheiben. – Bremsscheiben unbedingt öl- und fettfrei halten, bei Bedarf mit Bremsenreiniger reinigen. – Radlager auf Beschädigung und Verschleiß kontrollieren. » Wenn das Radlager beschädigt bzw. verschlissen ist: –...
  • Seite 111 RÄDER, REIFEN – Hülse auf den Raddrehzahlgeber schieben und gemeinsam in die Bohrung stecken. Schraube montieren und festziehen. Vorgabe Schraube Raddrehzahlgeber 6 Nm Loctite ® 243™ – Raddrehzahlgeberkabel in dem Halter fixieren. – Bremszangen positionieren und dabei auf korrekten Sitz der Bremsbeläge achten. –...

  • Seite 112: Hinterrad Ausbauen

    RÄDER, REIFEN 13.3 Hinterrad ausbauen Vorarbeit – Motorrad mit Hebevorrichtung hinten aufheben. ( S. 76) Hauptarbeit – Schraube entfernen und Raddrehzahlgeber aus der Bohrung ziehen. – Mutter entfernen. Kettenspanner abnehmen. – Steckachse so weit herausziehen, dass der Kettenspanner nicht mehr an der Stell- schraube anliegt.

  • Seite 113: Hinterrad Einbauen

    RÄDER, REIFEN – Hinterrad so weit als möglich nach vorne schieben und Kette vom Kettenrad nehmen. – Steckachse herausziehen. – Hinterrad nach hinten ziehen, bis der Bremszangenträger frei zwischen Bremsscheibe und Felge hängt. Warnung Unfallgefahr Verringerte Bremswirkung durch beschädigte Bremsscheiben. – Das Rad immer so ablegen, dass die Bremsscheiben nicht beschädigt wer- den.
  • Seite 114 RÄDER, REIFEN Hauptarbeit – Dämpfergummis der Hinterradnabe kontrollieren. S. 114) – Radlager auf Beschädigung und Verschleiß kontrollieren. » Wenn das Radlager beschädigt bzw. verschlissen ist: – Radlager wechseln. – Buchse entfernen. Laufflächen von Buchse und Wellendichtring reinigen und fetten. Langzeitfett ( S.

  • Seite 115: Kettenspannung Kontrollieren

    RÄDER, REIFEN – Widerlager vom Bremszangenträger und Schwingarm in Eingriff bringen. Hinterrad vorsichtig in den Schwingarm heben und Bremsscheibe in Eingriff bringen. Kette auf das Kettenrad legen und die Steckachse montieren. – Kettenspanner und Mutter montieren. Info Kettenspanner links und rechts in gleicher Position montieren. –...

  • Seite 116: Dämpfergummis Der Hinterradnabe Kontrollieren X

    RÄDER, REIFEN 13.5 Dämpfergummis der Hinterradnabe kontrollieren Info Die Kraft des Motors wird vom Kettenrad über 5 Dämpfergummis auf das Hinterrad übertragen. Sie nutzen sich im Betrieb ab. Wer- den die Dämpfergummis nicht rechtzeitig gewechselt, werden der Kettenradträger und die Hinterradnabe beschädigt. Vorarbeit –...

  • Seite 117: Reifenzustand Kontrollieren

    13.6 Reifenzustand kontrollieren Warnung Unfallgefahr Unkontrollierbares Fahrverhalten durch das Platzen eines Reifens. – Beschädigte oder abgefahrene Reifen im Interesse der Sicherheit sofort wechseln. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Warnung Sturzgefahr Beeinträchtigung des Fahrverhaltens durch unterschiedliche Reifenprofile an Vorder- und Hinterrad. –...
  • Seite 118 Ziffern der DOT Bezeichnung gekenn- zeichnet. Die ersten beiden Ziffern weisen auf die Herstellungswoche und die letzten beiden Ziffern auf das Herstellungsjahr hin. KTM empfiehlt einen Wechsel der Reifen, unabhängig vom tatsächlichen Ver- schleiß, spätestens nach 5 Jahren. »...

  • Seite 119: Reifenluftdruck Kontrollieren

    RÄDER, REIFEN 13.7 Reifenluftdruck kontrollieren Info Zu geringer Reifenluftdruck führt zu abnormalem Verschleiß und zur Überhitzung des Reifens. Richtiger Reifenluftdruck gewährleistet optimalen Fahrkomfort und maximale Lebensdauer des Reifens. – Schutzkappe entfernen. – Reifenluftdruck bei kalten Reifen kontrollieren. Reifenluftdruck Solo vorne 2,4 bar hinten 2,4 bar...

  • Seite 120: Elektrik

    ELEKTRIK 14.1 Batterie ausbauen Warnung Verletzungsgefahr Batteriesäure und Batteriegase verursachen schwere Verätzungen. – Batterien außer Reichweite von Kindern halten. – Tragen Sie geeignete Schutzkleidung und eine Schutzbrille. – Kontakt mit Batteriesäure und Batteriegasen vermeiden. – Funken oder offene Flammen von der Batterie fern halten. Laden nur in gut belüfteten Räumen. –...
  • Seite 121 ELEKTRIK Hauptarbeit – Minuskabel der Batterie abklemmen. B00637-10 – Pluspolabdeckung entfernen. – Pluskabel der Batterie abklemmen. – Gummiband aushängen. – Batterie nach oben aus dem Batteriehalter ziehen. B00638-10...

  • Seite 122: Batterie Einbauen

    ELEKTRIK 14.2 Batterie einbauen Hauptarbeit – Batterie in dem Batteriehalter positionieren. Info Die Batteriepole müssen in Fahrtrichtung zeigen. – Gummiband einhängen. – Pluskabel der Batterie anklemmen. – Pluspolabdeckung positionieren. B00638-11 – Minuskabel der Batterie anklemmen. B00637-11 Nacharbeit – Sitzbank montieren. ( S.

  • Seite 123: Batterie Laden

    Umweltgefährdung Bau- und Bestandteile der Batterie belasten die Umwelt. – Batterien nicht in den Hausmüll werfen. Entsorgen Sie eine defekte Batterie umweltgerecht. Geben Sie die Batterie bei Ihrem KTM-Händler oder bei einer Rücknahmestelle für Altbatterien ab. Warnung Umweltgefährdung Problemstoffe verursachen Umweltschäden. –...
  • Seite 124 ELEKTRIK Info Auch, wenn die Batterie nicht belastet wird, verliert sie täglich an Ladung. Sehr wichtig für die Lebensdauer der Batterie sind der Ladezustand und die Art der Ladung. Schnellladungen mit höherem Ladestrom wirken sich negativ auf die Lebensdauer aus. Wird Ladestrom, Ladespannung und Ladezeit überschritten, entweicht Elektrolyt über die Sicherheitsventile.

  • Seite 125: Hauptsicherung Wechseln

    ELEKTRIK Hauptarbeit – Ladegerät an die Batterie anklemmen. Ladegerät einschalten. Batterieladegerät (58429074000) Zusätzlich können Sie mit diesem Ladegerät Ruhespannung, Startfähigkeit der Batterie und den Generator testen. Außerdem ist mit diesem Gerät ein Überladen der Batterie unmöglich. Info Deckel keinesfalls entfernen. Batterie mit maximal 10% der Kapazität, die auf dem Batteriegehäuse ange- geben ist, laden.
  • Seite 126 ELEKTRIK Info Mit der Hauptsicherung sind alle Stromverbraucher des Fahrzeuges abgesichert. Die Hauptsicherung befindet sich unter der Sitz- bank. Vorarbeit – Alle Stromverbraucher ausschalten und Motor abstellen. – Sitzbank abnehmen. ( S. 78) Hauptarbeit – Schutzkappen abnehmen. – Defekte Hauptsicherung entfernen.

  • Seite 127: Sicherungen Abs Wechseln

    ELEKTRIK 14.5 Sicherungen ABS wechseln Warnung Brandgefahr Durch die Verwendung falscher Sicherungen kann die elektrische Anlage überlastet werden. – Nur Sicherungen mit der vorgeschriebenen Ampere-Zahl verwenden. Sicherungen niemals überbrücken oder instandsetzen. Info Zwei Sicherungen für das ABS befinden sich unter der Sitzbank. Mit diesen beiden Sicherungen sind die Rückförderpumpe und die Hydraulikeinheit des ABS abgesichert.

  • Seite 128: Sicherungen Der Einzelnen Stromverbraucher Wechseln

    ELEKTRIK Sicherung der ABS‑Rückförderpumpe wechseln: – Schutzkappe abnehmen und Sicherung entfernen. – Neue Sicherung einsetzen. Sicherung (58011109130) – Schutzkappe montieren. B00639-11 Nacharbeit – Sitzbank montieren. ( S. 79) 14.6 Sicherungen der einzelnen Stromverbraucher wechseln Warnung Brandgefahr Durch die Verwendung falscher Sicherungen kann die elektrische Anlage überlastet werden. –...
  • Seite 129 ELEKTRIK Hauptarbeit – Sicherungskastendeckel öffnen. – Sicherungen kontrollieren. Info Eine defekte Sicherung erkennen Sie am unterbrochenen Schmelzdraht – Defekte Sicherung entfernen. Vorgabe B00648-10 Sicherung 1 - 10 A - Zündung, Kraftstoffpumpe, Warnblinkanlage Sicherung 2 - 15 A - Fernlicht, Abblendlicht, Begrenzungslicht, Rücklicht, Kennzei- chenbeleuchtung Sicherung 3 - 10 A - Hupe, Bremslicht, Blinker Sicherung 4 - 10 A - Kühlerlüfter...

  • Seite 130: Scheinwerferlampe Wechseln

    ELEKTRIK Tipp Neue Ersatzsicherung einsetzen, um sie bei Bedarf verfügbar zu haben. – Sicherungskastendeckel schließen. Nacharbeit – Sitzbank montieren. ( S. 79) 14.7 Scheinwerferlampe wechseln Hinweis Schaden am Reflektor Verringerte Leuchtstärke. – Fett am Glaskolben der Lampe verdampft durch die Hitze und setzt sich am Reflektor fest. Glaskolben vor der Montage reinigen und fettfrei halten.
  • Seite 131 ELEKTRIK – Stecker trennen. – Schutzkappe entfernen. B00673-10 – Bügel aushängen. – Scheinwerferlampe entfernen. – Neue Scheinwerferlampe im Scheinwerfergehäuse positionieren. Abblendlicht/Fernlicht (H4 / Sockel P43t) ( S. 198) Info Scheinwerferlampe so einsetzen, dass die Nasen in den Aussparungen eingrei- fen. B00674-10 –...

  • Seite 132: Begrenzungslichtlampe Wechseln

    ELEKTRIK – Schutzkappe montieren. – Stecker anstecken. B00673-10 – Abdeckung montieren. – Funktion der Beleuchtung kontrollieren. B00668-01 14.8 Begrenzungslichtlampe wechseln Hinweis Schaden am Reflektor Verringerte Leuchtstärke. – Fett am Glaskolben der Lampe verdampft durch die Hitze und setzt sich am Reflektor fest. Glaskolben vor der Montage reinigen und fettfrei halten.
  • Seite 133 ELEKTRIK Vorarbeit – Alle Verbraucher ausschalten und Motor abstellen. Hauptarbeit – Abdeckung entfernen. B00668-01...
  • Seite 134 ELEKTRIK – Kabeldurchführung und Fassung des Begrenzungslichts vorsichtig aus dem Gehäuse ziehen. – Lampe entfernen. – Neue Lampe in der Fassung positionieren. Begrenzungslicht (W5W / Sockel W2,1x9,5d) ( S. 198) – Fassung mit Lampe vorsichtig im Gehäuse positionieren. – Kabeldurchführung montieren. B00675-10 –...

  • Seite 135: Blinkerlampe Wechseln

    ELEKTRIK 14.9 Blinkerlampe wechseln Hinweis Schaden am Reflektor Verringerte Leuchtstärke. – Fett am Glaskolben der Lampe verdampft durch die Hitze und setzt sich am Reflektor fest. Glaskolben vor der Montage reinigen und fettfrei halten. – Schraube an der Rückseite des Blinkergehäuses entfernen. –...
  • Seite 136 ELEKTRIK Vorarbeit – Sitzbank abnehmen. ( S. 78) Hauptarbeit – Schrauben entfernen. – Haltegriffe abnehmen. B00641-10 – Schrauben am linken und rechten Hitzeschutz entfernen. – Hitzeschutz abnehmen. C00355-10...
  • Seite 137 ELEKTRIK – Schrauben am linken und rechten Heckseitenteil entfernen. – Schrauben entfernen. – Heckseitenteile abnehmen. C00356-10 – Schrauben entfernen. – Heckoberteil abnehmen. B00644-10...
  • Seite 138 ELEKTRIK – Lampenfassung bis zum Anschlag gegen den Uhrzeigersinn drehen und aus dem Rücklicht nehmen. – Lampe leicht in die Fassung drücken, gegen den Uhrzeigersinn drehen und aus der Fas- sung ziehen. – Neue Lampe leicht in die Fassung drücken und bis zum Anschlag im Uhrzeigersinn dre- hen.
  • Seite 139 ELEKTRIK – Heckseitenteile positionieren. – Schrauben am linken und rechten Heckseitenteil montieren und festziehen. Vorgabe Schraube Heckseitenteil EJOT Altracs Erstverschraubung 50x16 3,3 Nm Folgeverschrau- bung 2 Nm – Schrauben montieren und festziehen. Vorgabe Restliche Schrauben Fahrgestell 5 Nm Restliche Schrauben Fahrgestell EJOT PT K50x12 1,2 Nm C00356-10...

  • Seite 140: Rücklichtlampen Wechseln

    ELEKTRIK – Haltegriffe positionieren. – Schrauben montieren und festziehen. Vorgabe Schraube Haltegriff 20 Nm B00641-10 Nacharbeit – Sitzbank montieren. ( S. 79) 14.11 Rücklichtlampen wechseln Hinweis Schaden am Reflektor Verringerte Leuchtstärke. – Fett am Glaskolben der Lampe verdampft durch die Hitze und setzt sich am Reflektor fest. Glaskolben vor der Montage reinigen und fettfrei halten.
  • Seite 141 ELEKTRIK Hauptarbeit – Schrauben entfernen. – Haltegriffe abnehmen. B00641-10 – Schrauben am linken und rechten Hitzeschutz entfernen. – Hitzeschutz abnehmen. C00355-10...
  • Seite 142 ELEKTRIK – Schrauben am linken und rechten Heckseitenteil entfernen. – Schrauben entfernen. – Heckseitenteile abnehmen. C00356-10 – Schrauben entfernen. – Heckoberteil abnehmen. B00644-10...
  • Seite 143 ELEKTRIK – Lampenfassungen vorsichtig aus dem Halter ziehen. – Lampe entfernen. – Neue Lampe in der Fassung positionieren. Rücklicht (WR5W / Sockel W2,1x9,5d) ( S. 198) – Fassungen mit Lampen vorsichtig in den Halter im Rücklicht positionieren. – Funktion der Rücklichtlampen kontrollieren. B00646-10 –...
  • Seite 144 ELEKTRIK – Heckseitenteile positionieren. – Schrauben am linken und rechten Heckseitenteil montieren und festziehen. Vorgabe Schraube Heckseitenteil EJOT Altracs Erstverschraubung 50x16 3,3 Nm Folgeverschrau- bung 2 Nm – Schrauben montieren und festziehen. Vorgabe Restliche Schrauben Fahrgestell 5 Nm Restliche Schrauben Fahrgestell EJOT PT K50x12 1,2 Nm C00356-10...

  • Seite 145: Kennzeichenbeleuchtung Wechseln

    ELEKTRIK – Haltegriffe positionieren. – Schrauben montieren und festziehen. Vorgabe Schraube Haltegriff 20 Nm B00641-10 Nacharbeit – Sitzbank montieren. ( S. 79) 14.12 Kennzeichenbeleuchtung wechseln Hauptarbeit – Schrauben entfernen. – Abdeckung der Kennzeichenbeleuchtung entfernen. 700602-01...
  • Seite 146 ELEKTRIK – Fassung vorsichtig aus dem Halter ziehen. – Lampe entfernen. – Neue Lampe in der Fassung positionieren. Kennzeichenbeleuchtung (W5W / Sockel W2,1x9,5d) ( S. 198) – Fassung mit Lampe vorsichtig in dem Halter positionieren. 700603-01 – Abdeckung positionieren. – Schrauben montieren und festziehen.

  • Seite 147: Scheinwerfereinstellung Kontrollieren

    ELEKTRIK 14.13 Scheinwerfereinstellung kontrollieren – Fahrzeug auf einer waagrechten Fläche vor einer hellen Mauer abstellen und in Höhe 0 0 A der Scheinwerfermitte eine Markierung anbringen. – Eine weitere Markierung mit dem Abstand unterhalb der ersten Markierung anbrin- gen. Vorgabe 0 0 B Abstand 5 cm...

  • Seite 148: Zündschlüssel Aktivieren/Deaktivieren

    ELEKTRIK Hauptarbeit – Durch Drehen des Verstellrades die Leuchtweite des Scheinwerfers einstellen. Vorgabe Die Hell-Dunkelgrenze muss beim einsatzfertigen Motorrad mit Fahrer, eventuellem Gepäck und Beifahrer, genau auf der unteren Markierung (angebracht bei: Schein- werfereinstellung kontrollieren) liegen. Info Drehen nach oben erhöht die Leuchtweite, Drehen nach unten reduziert die B00139-10 Leuchtweite.
  • Seite 149 ELEKTRIK Verlust eines schwarzen Zündschlüssels (zweiter schwarzer Zündschlüssel ist vorhanden): Durch den folgenden Vorgang werden alle aktivierten schwarzen Zündschlüssel deakti- viert, die in diesem Vorgang nicht einbezogen werden. – Not-Aus-Schalter in die Stellung drücken. 401184-10 – Orangen Programmierschlüssel ins Zündschloss stecken. –...
  • Seite 150 ELEKTRIK Kontrolllampe Wegfahrsperre geht an, kurz aus und blinkt entsprechend der Anzahl der funktionsfähigen schwarzen Zündschlüssel einschließlich des oran- gen Programmierschlüssels. In diesen Fall zweimal. – Zündung ausschalten, dazu den orangen Programmierschlüssel in die Stellung OFF drehen. – Orangen Programmierschlüssel abziehen. Der verlorengegangene schwarze Zündschlüssel ist deaktiviert.
  • Seite 151 ELEKTRIK Kontrolllampe Wegfahrsperre geht an, kurz aus und blinkt entsprechend der Anzahl der funktionsfähigen schwarzen Zündschlüssel einschließlich des orangen Programmierschlüssels. In diesen Fall einmal, da alle schwarzen Zünd- schlüssel deaktiviert sind. – Zündung ausschalten, dazu den orangen Programmierschlüssel in die Stellung OFF drehen.
  • Seite 152 ELEKTRIK – Orangen Programmierschlüssel ins Zündschloss stecken. – Zündung einschalten, dazu den orangen Programmierschlüssel in die Stellung ON drehen. FI Warnlampe (MIL) geht an, wieder aus und beginnt zu blinken. Kontrolllampe Wegfahrsperre geht an, kurz aus und blinkt entsprechend der Anzahl der funktionsfähigen schwarzen Zündschlüssel einschließlich des oran- gen Programmierschlüssels.

  • Seite 153: Kühlsystem

    KÜHLSYSTEM 15.1 Kühlsystem Durch die Wasserpumpe im Motor ist ein Zwangsumlauf der Kühlflüssigkeit gegeben. Der bei Erwärmung entstehende Druck im Kühlsystem wird durch ein Ventil im Kühlerver- schluss geregelt. Dadurch ist die angegebene Kühlflüssigkeitstemperatur zulässig, ohne dass mit Funktionsstörungen zu rechnen ist. 125 °C B00676-10 Die Kühlung erfolgt durch den Fahrtwind und einen Kühlerlüfter, der über einen Thermo-...
  • Seite 154 KÜHLSYSTEM Warnung Vergiftungsgefahr Kühlflüssigkeit ist giftig und gesundheitsschädlich. – Kühlflüssigkeit nicht mit Haut, Augen und Kleidung in Berührung bringen. Bei Augenkontakt sofort mit Wasser spülen und einen Arzt aufsuchen. Kontaktierte Hautstellen sofort mit Wasser und Seife reinigen. Wurde Kühlflüssigkeit verschluckt sofort einen Arzt aufsuchen.
  • Seite 155 KÜHLSYSTEM Alternativ 1 Kühlflüssigkeit ( S. 206) Alternativ 2 Kühlflüssigkeit (gebrauchsfertig gemischt) ( S. 206) » Wenn sich im Ausgleichsbehälter keine Kühlflüssigkeit befindet: – Kühlsystem auf Dichtheit kontrollieren. Info Motorrad nicht in Betrieb nehmen! – Kühlsystem befüllen/entlüften. S. 157) – Deckel vom Ausgleichsbehälter montieren.

  • Seite 156: Kühlflüssigkeitsstand Im Ausgleichsbehälter Kontrollieren

    KÜHLSYSTEM 15.3 Kühlflüssigkeitsstand im Ausgleichsbehälter kontrollieren Warnung Verbrühungsgefahr Kühlflüssigkeit wird beim Betrieb des Motorrades sehr heiß und steht unter Druck. – Kühler, Kühlerschläuche und sonstige Bauteile des Kühlsystems nicht bei betriebswarmem Motor öffnen. Motor und Kühlsys- tem abkühlen lassen. Bei Verbrühung die Stellen sofort unter lauwarmes Wasser halten. Warnung Vergiftungsgefahr Kühlflüssigkeit ist giftig und gesundheitsschädlich.

  • Seite 157: Kühlflüssigkeit Ablassen

    KÜHLSYSTEM Alternativ 1 Kühlflüssigkeit ( S. 206) Alternativ 2 Kühlflüssigkeit (gebrauchsfertig gemischt) ( S. 206) – Deckel vom Ausgleichsbehälter montieren. » Wenn sich im Ausgleichsbehälter keine Kühlflüssigkeit befindet: – Kühlsystem auf Dichtheit kontrollieren. Info Motorrad nicht in Betrieb nehmen! – Kühlsystem befüllen/entlüften.
  • Seite 158 KÜHLSYSTEM Vorarbeit – Sitzbank abnehmen. ( S. 78) – Maskenspoiler ausbauen. ( S. 82) – Kraftstofftank zurücksetzen. ( S. 79) Hauptarbeit – Geeignetes Gefäß unter den Kühler bereitstellen. – Kühlerverschluss abnehmen. – Schraube entfernen. – Kühlflüssigkeit vollständig ablaufen lassen. – Schraube mit neuem Dichtring montieren und festziehen.
  • Seite 159 KÜHLSYSTEM 15.5 Kühlsystem befüllen/entlüften Warnung Vergiftungsgefahr Kühlflüssigkeit ist giftig und gesundheitsschädlich. – Kühlflüssigkeit nicht mit Haut, Augen und Kleidung in Berührung bringen. Bei Augenkontakt sofort mit Wasser spülen und einen Arzt aufsuchen. Kontaktierte Hautstellen sofort mit Wasser und Seife reinigen. Wurde Kühlflüssigkeit verschluckt sofort einen Arzt aufsuchen.
  • Seite 160 KÜHLSYSTEM – Fahrzeug in die abgebildete Lage bringen und gegen Wegrollen sichern. Der Höhenun- terschied muss erreicht werden. Vorgabe Höhenunterschied 50 cm Info Damit die gesamte Luft aus dem Kühlsystem entweichen kann, muss das Fahr- 0 0 A zeug vorne angehoben werden. Ein schlecht entlüftetes Kühlsystem hat eine ver- minderte Kühlleistung, der Motor kann dadurch überhitzen.
  • Seite 161 KÜHLSYSTEM – Motor starten und warmlaufen lassen, bis die Betriebstemperatur erreicht ist. 6 Balken der Temperaturanzeige leuchten. – Motor abstellen und abkühlen lassen. – Nach dem Abkühlen nochmals den Kühlflüssigkeitsstand im Kühler kontrollieren und nötigenfalls Kühlflüssigkeit nachfüllen. – Kühlflüssigkeitsstand im Ausgleichsbehälter kontrollieren. ( S.

  • Seite 162: Motor Abstimmen

    MOTOR ABSTIMMEN 16.1 Gasbowdenzugspiel kontrollieren – Gasdrehgriff auf Leichtgängigkeit kontrollieren. – Lenker in Geradeausstellung bringen. Gasdrehgriff leicht hin und her bewegen und das Gasbowdenzugspiel ermitteln. Gasbowdenzugspiel 3… 5 mm » Wenn das Gasbowdenzugspiel nicht mit der Vorgabe übereinstimmt: – Gasbowdenzugspiel einstellen. S.

  • Seite 163: Gasbowdenzugspiel Einstellen

    MOTOR ABSTIMMEN 16.2 Gasbowdenzugspiel einstellen – Lenker in Geradeausstellung bringen. – Drosselklappensteller mit dem KTM-Diagnosetool in die Grundstellung bringen. – Manschette zurückschieben. – Kontermutter lösen. – Gasbowdenzugspiel mit der Einstellschraube einstellen. Vorgabe Gasbowdenzugspiel 3… 5 mm – Kontermutter festziehen. B00666-10 –...

  • Seite 164: Zündkurve An Die Kraftstoffqualität Anpassen

    MOTOR ABSTIMMEN 16.4 Zündkurve an die Kraftstoffqualität anpassen Vorarbeit – Zündung ausschalten, dazu den Zündschlüssel in die Stellung OFF drehen. – Sitzbank abnehmen. ( S. 78) Zündkurve für niederoktanigen Kraftstoff aktivieren: Hinweis Motorschaden Schlechte Kraftstoffqualität schädigt den Motor. – Das Fahrzeug maximal eine Kraftstofftankfüllung lang mit Kraftstoff betreiben, der weniger als 95 Oktan (ROZ 95 / RON 95 / PON 91) aufweist.

  • Seite 165: Grundstellung Des Schalthebels Kontrollieren

    MOTOR ABSTIMMEN 16.5 Grundstellung des Schalthebels kontrollieren – In Fahrtposition auf das Fahrzeug setzen und den Abstand zwischen Stiefeloberkante und Schalthebel ermitteln. Abstand Schalthebel zu Stiefeloberkante 10… 20 mm » Wenn der Abstand nicht mit der Vorgabe übereinstimmt: – Grundstellung des Schalthebels einstellen. S.
  • Seite 166 MOTOR ABSTIMMEN – Verzahnung von Schalthebel und Schaltwelle reinigen. – Schalthebel in gewünschter Position auf die Schaltwelle stecken und Verzahnung in Eingriff bringen. Info Der Verstellbereich ist begrenzt. Der Schalthebel darf beim Schalten keine Bauteile des Fahrzeuges berühren. – Schraube montieren und festziehen. Vorgabe C00349-10 Schraube Schalthebel...

  • Seite 167: Servicearbeiten Motor

    SERVICEARBEITEN MOTOR 17.1 Motorölstand kontrollieren Vorarbeit Gefahr Vergiftungsgefahr Abgase sind giftig und können zu Bewusstlosigkeit und/oder zum Tode führen. – Beim Betrieb des Motors stets für ausreichende Belüftung sorgen, Motor nicht in einem geschlossenen Raum starten oder laufen lassen ohne eine geeignete Absauganlage.

  • Seite 168: Motoröl Und Ölfilter Wechseln, Ölsiebe Reinigen

    SERVICEARBEITEN MOTOR 17.2 Motoröl und Ölfilter wechseln, Ölsiebe reinigen – Motoröl ablassen, Ölfilter wechseln und Ölsiebe reinigen. S. 166) – Motoröl einfüllen. S. 170) B00119-01 17.3 Motoröl ablassen, Ölfilter wechseln und Ölsiebe reinigen Warnung Verbrühungsgefahr Motoröl bzw. Getriebeöl wird beim Betrieb des Motorrades sehr heiß. –...
  • Seite 169 SERVICEARBEITEN MOTOR – Geeignetes Gefäß unter dem Motor bereitstellen. – Ölablassschraube mit Magnet und Dichtring entfernen. – Motoröl aus dem Motor vollständig ablaufen lassen. 700611-10 – Schrauben entfernen und Deckel abnehmen. 700610-10 – Ölsieb mit einer Zange aus dem Motorgehäuse ziehen. 700612-10...
  • Seite 170 SERVICEARBEITEN MOTOR – Geeignetes Gefäß unter dem Motor bereitstellen. – Ölablassschraube entfernen. – Motoröl aus dem Öltank vollständig ablaufen lassen. – Schrauben entfernen und Ölleitung zur Seite schwenken. 700613-10 – Ölsieb aus dem Öltank ziehen. 700615-10 – Verschraubung lösen und Ölleitung zur Seite schwenken. –...
  • Seite 171 SERVICEARBEITEN MOTOR – Ölfilter einsetzen. – O-Ring des Ölfilterdeckels ölen. – Ölfilterdeckel montieren. Schrauben montieren und festziehen. Vorgabe Restliche Schrauben Motor 6 Nm – Ölleitung positionieren. Verschraubung montieren und festziehen. Vorgabe Mutter Ölleitung M16x1,5 25 Nm 700618-10 – Dichtring des Ölsiebes auf Beschädigungen und korrekten Sitz kontrollieren. –...

  • Seite 172: Motoröl Einfüllen

    SERVICEARBEITEN MOTOR – Ölablassschraube mit Magnet und neuem Dichtring montieren und festziehen. Vorgabe Ölablassschraube mit Magnet M22x1,5 35 Nm 700611-10 – Ölsieb mit der Markierung TOP nach oben in das Motorgehäuse schieben. – Formring im Deckel auf Beschädigungen und korrekten Sitz kontrollieren. –...
  • Seite 173 SERVICEARBEITEN MOTOR – Die Ölmenge ist in zwei Arbeitsschritten einzufüllen. Motoröl 3,0 l Außentemperatur: Motoröl (SAE ≥ 0 °C 10W/50) S. 206) Außentemperatur: Motoröl (SAE < 0 °C 5W/40) S. 207) – Verschlussschraube entfernen und Motoröl bis zur oberen Markierung einfüllen.

  • Seite 174: Motoröl Nachfüllen

    SERVICEARBEITEN MOTOR 17.5 Motoröl nachfüllen Info Zu wenig Motoröl oder qualitativ minderwertiges Öl führt zu vorzeitigem Verschleiß des Motors. Der Motorölstand muss bei betriebswarmem Motor korrigiert werden. – Verschlussschraube entfernen und Motoröl bis zur oberen Markierung einfüllen. Bedingung Außentemperatur: ≥ 0 °C Motoröl (SAE 10W/50) ( S.

  • Seite 175: Reinigung, Pflege

    REINIGUNG, PFLEGE 18.1 Motorrad reinigen Hinweis Materialschaden Beschädigung und Zerstörung von Bauteilen durch Hochdruckreiniger. – Beim Reinigen des Fahrzeuges mit einem Hochdruckreiniger, den Wasserstrahl nicht direkt auf elektrische Bauteile, Stecker, Bowden- züge, Lager usw. richten. Einen Mindestabstand von 60 cm zwischen der Düse des Hochdruckreinigers und dem Bauteil einhalten. Zu hoher Druck kann Störungen verursachen bzw.
  • Seite 176 REINIGUNG, PFLEGE Info Warmes Wasser, dem ein handelsüblicher Motorradreiniger zugesetzt ist und einen weichen Schwamm verwenden. Motorradreiniger nie auf das trockene Fahrzeug auftragen, vorher immer mit Wasser abspülen. Wurde das Fahrzeug im Streusalz betrieben, ist es mit kaltem Wasser zu reini- gen.

  • Seite 177: Kontroll- Und Pflegearbeiten Für Den Winterbetrieb

    REINIGUNG, PFLEGE – Alle lackierten Teile mit einem milden Lackpflegemittel behandeln. Hochglanz-Politur für Lacke ( S. 209) – Alle Kunststoffteile und pulverbeschichteten Teile mit einem milden Reinigungs- und Pflegemittel behandeln. Reiniger und Politur für glänzende und matte Lacke, Metall- und Kunststoffflächen S.
  • Seite 178 REINIGUNG, PFLEGE – Motor, Schwingarm und alle anderen blanken oder verzinkten Teile (Bremsscheiben ausgenommen) mit Korrosionsschutzmittel auf Wachsbasis behandeln. Info Es darf kein Korrosionsschutzmittel auf die Bremsscheiben gelangen, dadurch wird die Bremswirkung stark vermindert. – Kette reinigen. ( S. 85)

  • Seite 179: Lagerung

    Kontrollieren Sie vor der Stilllegung des Motorrades alle Teile auf Funktion und Verschleiß. Wenn Servicearbeiten, Reparaturen oder Umbauten notwendig sind, sollten diese während der Stilllegung (geringere Auslastung der autorisierten KTM-Fachwerkstatt) durchgeführt werden. So können Sie lange Wartezeiten in der autorisierten KTM-Fachwerkstatt zu Saisonbeginn vermeiden.
  • Seite 180 0… 35 °C Sonneneinstrahlung – Fahrzeug an einem trockenen Lagerplatz, der keinen großen Temperaturschwankungen unterliegt, abstellen. Info KTM empfiehlt, das Motorrad aufzuheben. – Motorrad mit Hebevorrichtung hinten aufheben. ( S. 76) – Motorrad mit Hebevorrichtung vorne aufheben. ( S. 77) –...

  • Seite 181: Inbetriebnahme Nach Der Lagerung

    LAGERUNG 19.2 Inbetriebnahme nach der Lagerung – Motorrad von Hebevorrichtung vorne nehmen. ( S. 77) – Motorrad von Hebevorrichtung hinten nehmen. ( S. 76) – Batterie laden. S. 121) – Batterie einbauen. S. 120) – Uhrzeit einstellen. ( S. 33) –...

  • Seite 182: Fehlersuche

    Zünd-/Lenkschloss kontrollieren. – Sicherheitsstartsystem defekt Sicherheitsstartsystem kontrollieren. – EWS‑Steuergerät nicht aktiviert EWS‑Steuergerät aktivieren. – Fehlfunktion CAN-Bus Kommunikation Fehlerspeicher mit KTM‑Diagnosetool ausle- sen. – Kombiinstrument defekt Kombiinstrument kontrollieren. – Steuergerät E-Startersperre defekt Steuergerät E-Startersperre kontrollieren. – Motor dreht nur durch, wenn der Kupp- Ein Gang ist eingelegt Getriebe in Leerlauf schalten.
  • Seite 183 FEHLERSUCHE Fehler Mögliche Ursache Maßnahme – Motor hat zu wenig Leistung Fehler im Kraftstoffeinspritzsystem Fehlerspeicher mit KTM‑Diagnosetool ausle- sen. – Motor wird übermäßig heiß zu wenig Kühlflüssigkeit im Kühlsys- Kühlsystem auf Dichtheit kontrollieren. – Frostschutz und Kühlflüssigkeitsstand kontrollie- ren. ( S.
  • Seite 184 FEHLERSUCHE Fehler Mögliche Ursache Maßnahme – hoher Ölverbrauch Motorölstand zu hoch Motorölstand kontrollieren. ( S. 165) – zu dünnflüssiges Motoröl (Viskosität) Motoröl und Ölfilter wechseln, Ölsiebe reini- gen. S. 166) – Scheinwerfer und Rücklicht funktionie- Sicherung 2 durchgeschmolzen Sicherungen der einzelnen Stromverbraucher ren nicht wechseln.

  • Seite 185: Blinkcode Wegfahrsperre

    BLINKCODE WEGFAHRSPERRE Blinkcode Kontrolllampe Wegfahr- sperre 12 Kontrolllampe Wegfahrsperre blinkt 1x kurz, 1 Sekunde Pause, 2x kurz Fehlersetzbedingung alle Zündschlüssel nicht aktiviert Blinkcode Kontrolllampe Wegfahr- sperre 13 Kontrolllampe Wegfahrsperre blinkt 1x kurz, 1 Sekunde Pause, 3x kurz Fehlersetzbedingung Fehlfunktion Antenne EWS‑Steuergerät Blinkcode Kontrolllampe Wegfahr- sperre 14 Kontrolllampe Wegfahrsperre blinkt 1x kurz, 1 Sekunde Pause, 4x kurz...
  • Seite 186 BLINKCODE WEGFAHRSPERRE Blinkcode Kontrolllampe Wegfahr- sperre 21 Kontrolllampe Wegfahrsperre blinkt 2x kurz, 1 Sekunde Pause, 1x kurz Fehlersetzbedingung EWS‑Steuergerät nicht aktiviert Blinkcode Kontrolllampe Wegfahr- sperre 31 Kontrolllampe Wegfahrsperre blinkt 3x kurz, 1 Sekunde Pause, 1x kurz Fehlersetzbedingung Fehlfunktion Verschlüsselungsanfrage vom EFI‑Steuergerät zum EWS‑Steuergerät Blinkcode Kontrolllampe Wegfahr- sperre 32 Kontrolllampe Wegfahrsperre blinkt 3x kurz, 1 Sekunde Pause, 2x kurz...

  • Seite 187: Blinkcode Motorsteuerung

    BLINKCODE MOTORSTEUERUNG Blinkcode FI Warnlampe (MIL) 02 FI Warnlampe (MIL) blinkt 2x kurz Fehlersetzbedingung Schaltkreis Impulsgeber - Fehlfunktion im Schaltkreis Blinkcode FI Warnlampe (MIL) 06 FI Warnlampe (MIL) blinkt 6x kurz Fehlersetzbedingung Drosselklappensensor Kreis A - Eingangssignal zu niedrig Drosselklappensensor Kreis A - Eingangssignal zu hoch Blinkcode FI Warnlampe (MIL) 07 FI Warnlampe (MIL) blinkt 7x kurz Fehlersetzbedingung...
  • Seite 188 BLINKCODE MOTORSTEUERUNG Blinkcode FI Warnlampe (MIL) 12 FI Warnlampe (MIL) blinkt 1x lang, 2x kurz Fehlersetzbedingung Temperatursensor‑Kühlflüssigkeit - Eingangssignal zu niedrig Temperatursensor‑Kühlflüssigkeit - Eingangssignal zu hoch Blinkcode FI Warnlampe (MIL) 13 FI Warnlampe (MIL) blinkt 1x lang, 3x kurz Fehlersetzbedingung Temperatursensor‑Ansaugluft - Eingangssignal zu niedrig Temperatursensor‑Ansaugluft - Eingangssignal zu hoch Blinkcode FI Warnlampe (MIL)
  • Seite 189 BLINKCODE MOTORSTEUERUNG Blinkcode FI Warnlampe (MIL) 18 FI Warnlampe (MIL) blinkt 1x lang, 8x kurz Fehlersetzbedingung Lambdasonde Zylinder 2, Sonde 1 - Fehlfunktion im Schaltkreis Blinkcode FI Warnlampe (MIL) 24 FI Warnlampe (MIL) blinkt 2x lang, 4x kurz Fehlersetzbedingung Spannungsversorgung - Fehlfunktion im Schaltkreis Blinkcode FI Warnlampe (MIL) 25 FI Warnlampe (MIL) blinkt 2x lang, 5x kurz Fehlersetzbedingung...
  • Seite 190 BLINKCODE MOTORSTEUERUNG Blinkcode FI Warnlampe (MIL) 37 FI Warnlampe (MIL) blinkt 3x lang, 7x kurz Fehlersetzbedingung Zündspule 1, Zylinder 1 - Fehlfunktion im Schaltkreis Blinkcode FI Warnlampe (MIL) 38 FI Warnlampe (MIL) blinkt 3x lang, 8x kurz Fehlersetzbedingung Zündspule 1, Zylinder 2 - Fehlfunktion im Schaltkreis Blinkcode FI Warnlampe (MIL) 41 FI Warnlampe (MIL) blinkt 4x lang, 1x kurz Fehlersetzbedingung...
  • Seite 191 BLINKCODE MOTORSTEUERUNG Blinkcode FI Warnlampe (MIL) 49 FI Warnlampe (MIL) blinkt 4x lang, 9x kurz Fehlersetzbedingung Drosselklappensteller Kreis A - Fehlfunktion im Schaltkreis Blinkcode FI Warnlampe (MIL) 50 FI Warnlampe (MIL) blinkt 5x lang Fehlersetzbedingung Drosselklappensteller Kreis B - Fehlfunktion im Schaltkreis Blinkcode FI Warnlampe (MIL) 54 FI Warnlampe (MIL) blinkt 5x lang, 4x kurz Fehlersetzbedingung...
  • Seite 192 BLINKCODE MOTORSTEUERUNG Blinkcode FI Warnlampe (MIL) 81 FI Warnlampe (MIL) blinkt 8x lang, 1x kurz Fehlersetzbedingung EWS‑Steuergerät - Fehlfunktion im Schaltkreis Blinkcode FI Warnlampe (MIL) 91 FI Warnlampe (MIL) blinkt 9x lang, 1x kurz Fehlersetzbedingung Fehlfunktion CAN‑Bus Kommunikation...

  • Seite 193: Technische Daten

    TECHNISCHE DATEN 23.1 Motor Bauart 2-Zylinder 4-Takt Otto-Motor, 75° V-Anordnung, flüssigkeitsge- kühlt Hubraum 999 cm³ 62,4 mm Bohrung 101 mm Verdichtung 11,5:1 Steuerung DOHC, 4 Ventile pro Zylinder, Antrieb über Kette Ventil - Durchmesser Auslass 33 mm Einlass 38 mm Ventilspiel Auslass bei: 20 °C 0,25…...

  • Seite 194: Anzugsdrehmomente Motor

    TECHNISCHE DATEN 2. Gang 15:32 3. Gang 18:30 4. Gang 20:27 5. Gang 24:27 6. Gang 27:26 Gemischaufbereitung elektronisch gesteuerte Kraftstoffeinspritzung Zündanlage kontaktlos gesteuerte vollelektronische Zündanlage mit digitaler Zündverstellung Generator 12 V, 450 W Zündkerze NGK LKAR8BI9 Elektrodenabstand Zündkerze 0,8 mm Kühlung Flüssigkeitskühlung, permanente Umwälzung der Kühlflüssigkeit durch Wasserpumpe...
  • Seite 195 TECHNISCHE DATEN Schraube Winkelstutzen am Ventilde- 3 Nm Loctite ® 243™ ckel – Mutter Zylinderkopf 8 Nm – Restliche Schrauben Motor 10 Nm Schraube Freilaufhalter 10 Nm Loctite ® 243™ Schraube Freilaufnabe 13 Nm Loctite ® 648™ – Schraube Generatordeckel 10 Nm Schraube Impulsgeber 10 Nm...
  • Seite 196 TECHNISCHE DATEN Öldüse M6x0,75 4 Nm Loctite ® 243™ – Schraube Kupplungsdeckel 15 Nm – Schraube Nockenwellenlagerbrücke 1. Stufe 10 Nm 2. Stufe 18 Nm Schraube Steuerkettenführungsschiene 15 Nm Loctite ® 243™ Schraube Steuerkettenspannschiene 20 Nm Loctite ® 243™ Schraube Zylinderkopf 1.
  • Seite 197 TECHNISCHE DATEN – Schraube Pleuellager M10x1 1. Stufe 25 Nm 2. Stufe 30 Nm 3. Stufe 60° – Zündkerze M12x1,25 18 Nm – Temperatursensor‑Kühlflüssigkeit M12x1,5 12 Nm – Verschlussschraube Zylinderkopf M12x1,5 25 Nm (2. Zylinder) Verschlussschraube Ölfiltergehäuse M14x1,5 15 Nm Loctite ®...

  • Seite 198: Füllmengen

    TECHNISCHE DATEN 23.3 Füllmengen 23.3.1 Motoröl Außentemperatur: ≥ 0 °C Motoröl 3,0 l Motoröl (SAE 10W/50) S. 206) Außentemperatur: < 0 °C Motoröl (SAE 5W/40) S. 207) 23.3.2 Kühlflüssigkeit Kühlflüssigkeit 2,10 l Kühlflüssigkeit ( S. 206) Kühlflüssigkeit (gebrauchsfertig gemischt) ( S.
  • Seite 199 TECHNISCHE DATEN Bremsanlage vorne Doppelscheibenbremse mit radial verschraubten Vierkolben-Bremszangen, Bremsscheiben schwimmend gelagert hinten Einscheibenbremse mit Zweikolben-Bremszange, Bremsscheibe fest gelagert Bremsscheiben - Durchmesser vorne 305 mm hinten 240 mm Bremsscheiben - Verschleißgrenze vorne 4,5 mm Bremsscheibe - Verschleißgrenze hinten 4,5 mm Reifenluftdruck Solo vorne 2,4 bar...

  • Seite 200: Elektrik

    TECHNISCHE DATEN Höchstzulässige Achslast vorne 160 kg Höchstzulässige Achslast hinten 250 kg Höchstzulässiges Gesamtgewicht 400 kg 23.5 Elektrik Batterie YTZ14S Batteriespannung: 12 V Nennkapazität: 11,2 Ah wartungsfrei Sicherung 75011088010 10 A Sicherung 75011088015 15 A Sicherung 58011109130 30 A Abblendlicht/Fernlicht H4 / Sockel P43t 12 V 60/55 W...

  • Seite 201: Reifen

    Reifen hinten 120/70 ZR 17 M/C 58W TL 180/55 ZR 17 M/C 73W TL Continental ContiSportAttack Continental ContiSportAttack Weitere Informationen finden Sie im Bereich Service unter: http://www.ktm.com 23.7 Gabel Gabelartikelnummer 14.18.7K.43 Gabel WP Suspension Up Side Down 4860 ROMA PA Druckstufendämpfung...

  • Seite 202: Federbein

    TECHNISCHE DATEN volle Nutzlast 3 Umdrehungen Federlänge mit Vorspannbuchse(n) 384 mm Federrate mittel (Standard) 7,0 N/mm Gabellänge 877 mm Luftkammerlänge 100±20 mm Gabelöl pro Gabelbein 737 ml Gabelöl (SAE 4) (48601166S1) ( S. 205) 23.8 Federbein Federbeinartikelnummer 15.18.7L.20 Federbein WP Suspension 4618 BAVP DCC PA Druckstufendämpfung Low Speed Komfort 25 Klicks...

  • Seite 203: Anzugsdrehmomente Fahrgestell

    TECHNISCHE DATEN Sport 10 Klicks volle Nutzlast 10 Klicks Federvorspannung - Preload Adjuster Komfort 2 Umdrehungen Standard 2 Umdrehungen Sport 4 Umdrehungen volle Nutzlast 5 Umdrehungen Federrate mittel (Standard) 150 N/mm Federlänge 195 mm Gasdruck 10 bar Einbaulänge 372 mm Stoßdämpferöl Stoßdämpferöl (SAE 2,5) (50180342S1) ( S.
  • Seite 204 TECHNISCHE DATEN – Schraube Kombiinstrument EJOT Delta PT 45x12 1 Nm Schraube Seitenständerschalter 2 Nm Loctite ® 243™ – Restliche Muttern Fahrgestell 5 Nm – Restliche Schrauben Fahrgestell 5 Nm – Schraube Bremsleitungshalter 2 Nm Schraube Fußbremshebelauftritt 6 Nm Loctite ®...
  • Seite 205 TECHNISCHE DATEN – Schraube Sitzbankbefestigung Kraft- 3,3 Nm stofftank – Schraube Spoiler 3,3 Nm Loctite ® 243™ Schraube Spritzschutz 6 Nm – Mutter Krümmer an Zylinderkopf Anzugsreihenfolge: Muttern gleichmäßig anzie- hen. Blech nicht verbiegen. – Restliche Muttern Fahrgestell 25 Nm –...
  • Seite 206 TECHNISCHE DATEN Schraube Zündschloss Loctite ® 243™ (Einwegschraube) – Restliche Muttern Fahrgestell 45 Nm – Restliche Schrauben Fahrgestell 45 Nm – Schraube Lenkeraufnahme 20 Nm Schraube Seitenständer 35 Nm Loctite ® 243™ Schraube Seitenständerkonsole 45 Nm Loctite ® 243™ – Verschraubung Motoraufhängung 45 Nm –...

  • Seite 207: Betriebsstoffe

    Bremsflüssigkeit DOT 4 / DOT 5.1 nach – Vorgabe – Verwenden Sie nur Bremsflüssigkeit, welche der angegebenen Norm entspricht (siehe Angaben auf dem Behälter) und die entspre- chenden Eigenschaften besitzt. KTM empfiehlt Castrol und Motorex ® Produkte. Lieferant Castrol –...

  • Seite 208: Kühlflüssigkeit (Gebrauchsfertig Gemischt)

    – Hydraulic Fluid 75 Kühlflüssigkeit Vorgabe – Nur geeignete Kühlflüssigkeit verwenden (auch in Ländern mit hohen Temperaturen). Bei minderwertigen Frostschutzmitteln kann es zu Korrosion und Schaumbildung kommen. KTM empfiehlt Motorex ® Produkte. Mischungsverhältnis Gefrierschutz: −25… −45 °C 50 % Korrosions-/Frostschutzmittel 50 % destilliertes Wasser Kühlflüssigkeit (gebrauchsfertig gemischt)
  • Seite 209 S. 212) – SAE ( S. 212) (SAE 5W/40) Vorgabe – Verwenden Sie nur Motoröle, welche den angegebenen Normen entsprechen (siehe Angaben auf dem Behälter) und die entsprechen- den Eigenschaften besitzen. KTM empfiehlt Motorex ® Produkte. vollsynthetisches Motoröl Lieferant Motorex ®...
  • Seite 210 BETRIEBSSTOFFE Vorgabe – Verwenden Sie nur bleifreien Superkraftstoff, welcher der angegebenen Norm entspricht oder gleichwertig ist. – Ein Anteil von bis zu 10 % Ethanol (E10 Kraftstoff) ist dabei unbedenklich. Info Verwenden Sie keinen Kraftstoff aus Methanol (z. B. M15, M85, M100) oder mit einem Anteil von mehr als 10 % Ethanol (z.

  • Seite 211: Hilfsstoffe

    HILFSSTOFFE Hochglanz-Politur für Lacke Vorgabe – KTM empfiehlt Motorex ® Produkte. Lieferant Motorex ® – Moto Polish Kettenreinigungsmittel Vorgabe – KTM empfiehlt Motorex ® Produkte. Lieferant Motorex ® – Chain Clean Kettenspray Onroad Vorgabe – KTM empfiehlt Motorex ® Produkte.
  • Seite 212 HILFSSTOFFE Langzeitfett Vorgabe – KTM empfiehlt Motorex ® Produkte. Lieferant Motorex ® – Bike Grease 2000 Motorradreiniger Vorgabe – KTM empfiehlt Motorex ® Produkte. Lieferant Motorex ® – Moto Clean 900 Reiniger und Politur für glänzende und matte Lacke, Metall- und Kunststoffflächen Vorgabe –...
  • Seite 213 HILFSSTOFFE Universal Ölspray Vorgabe – KTM empfiehlt Motorex ® Produkte. Lieferant Motorex ® – Joker 440 Synthetic...

  • Seite 214: Normen

    NORMEN Die SAE-Viskositätsklassen wurden von der Society of Automotive Engineers festgelegt und dienen der Einteilung der Öle nach ihrer Visko- sität. Die Viskosität beschreibt nur eine Eigenschaft eines Öls und enthält keinerlei Aussage zur Qualität. JASO T903 MA Unterschiedliche technische Entwicklungsrichtungen erforderten eine eigene Spezifikation für 4-Takt Motorräder - die JASO T903 MA Norm.

  • Seite 215: Indexverzeichnis

    INDEXVERZEICHNIS INDEXVERZEICHNIS Bremsbeläge der Hinterradbremse kontrollieren ....105 Abbildungen ........14 der Vorderradbremse kontrollieren .
  • Seite 216 INDEXVERZEICHNIS Fahren ........Gabel .
  • Seite 217 INDEXVERZEICHNIS Anzeige TRIP 2 einstellen/zurücksetzen ....35 Hupentaster ........24 Anzeige TRIP F .
  • Seite 218 INDEXVERZEICHNIS reinigen ........173 Kupplung Flüssigkeitsstand kontrollieren/berichtigen ... . 93 von Hebevorrichtung hinten nehmen .
  • Seite 219 INDEXVERZEICHNIS Scheinwerfer Tankverschluss Leuchtweite einstellen ......145 öffnen ........39 schließen .
  • Seite 220 INDEXVERZEICHNIS Winterbetrieb Kontroll- und Pflegearbeiten ....175 Zubehör ........13 Zündkurve an die Kraftstoffqualität anpassen .
  • Seite 221 *3211957de* 3211957de 12/2012 KTM-Sportmotorcycle AG Foto: Mitterbauer/KTM 5230 Mattighofen/Österreich http://www.ktm.com...
