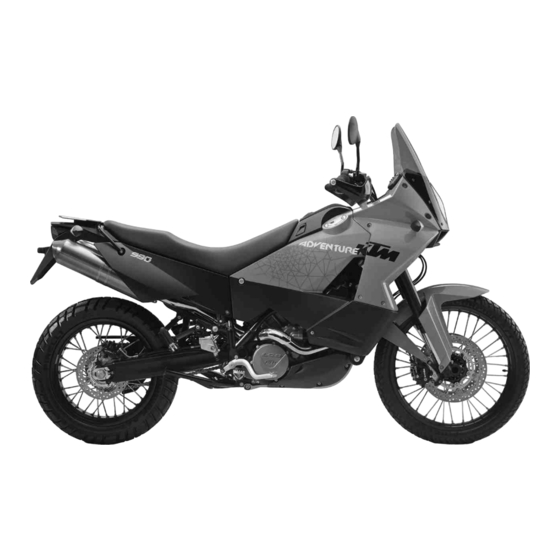

KTM 990 Adventure R Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. KTM Anleitungen
  4. Motorräder
  5. 990 Adventure R
  6. Bedienungsanleitung

KTM 990 Adventure R Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
BEDIENUNGSANLEITUNG
2009
990 Adventure EU
990 Adventure AUS/UK
990 Adventure R EU
990 Adventure R AUS/UK
990 Adventure R FR
ART. NR. 3211362de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für KTM 990 Adventure R

Inhaltszusammenfassung für KTM 990 Adventure R

  • Seite 1 BEDIENUNGSANLEITUNG 2009 990 Adventure EU 990 Adventure AUS/UK 990 Adventure R EU 990 Adventure R AUS/UK 990 Adventure R FR ART. NR. 3211362de...

  • Seite 3: Lieber Ktm Kunde

    LIEBER KTM KUNDE Wir möchten Sie recht herzlich zu Ihrer Entscheidung für ein KTM Motorrad beglückwünschen. Sie sind nun Besitzer eines modernen LIEBER KTM KUNDE sportlichen Motorrades, das Ihnen bestimmt viel Freude bereiten wird, wenn Sie es entsprechend warten und pflegen.
  • Seite 4 © 2009 by KTM-Sportmotorcycle AG, Mattighofen Österreich Alle Rechte vorbehalten Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung des Urhebers. ISO 9001(12 100 6061) Im Sinne der internationalen Qualitätsmanagement-Norm ISO 9001 wendet KTM Qualitätssicherungsprozesse an, die zu höchstmöglicher Produktqualität führen. Ausgestellt durch: TÜV Management Service KTM-Sportmotorcycle AG...

  • Seite 5: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Kilometer oder Meilen einstellen........28 INHALTSVERZEICHNIS DARSTELLUNGSMITTEL ............7 Kombiinstrument - Uhrzeit ..........29 WICHTIGE HINWEISE............. 8 Uhrzeit einstellen ............. 29 FAHRZEUGANSICHT ............12 Kombiinstrument - Anzeige ODO........30 Fahrzeugansicht vorne links (Symboldarstellung) ....12 Kombiinstrument - Anzeige TRIP 1 Fahrzeugansicht hinten rechts (Symboldarstellung)....
  • Seite 6 ABS / Anti-Blockier-System (990 Adventure)....... 86 SERVICEPLAN ..............62 Bremsscheiben kontrollieren..........87 Wichtige Wartungsarbeiten, die durch eine autorisierte KTM-Fachwerkstätte durchgeführt werden müssen ....62 Leerweg am Handbremshebel kontrollieren ......88 Wichtige Wartungsarbeiten, die durch eine autorisierte Leerweg des Handbremshebels einstellen ......89 KTM-Fachwerkstätte durchgeführt werden müssen (als...
  • Seite 7 INHALTSVERZEICHNIS Hinterrad einbauen ............ 103 Ablagefach einbauen ..........137 Dämpfergummis der Hinterradnabe kontrollieren ..105 Linken Kraftstofftank ausbauen ........137 Reifenzustand kontrollieren ..........106 Linken Kraftstofftank einbauen ........139 Reifenluftdruck kontrollieren ........... 108 Kühlsystem..............140 Speichenspannung kontrollieren ........108 Kühlflüssigkeitsstand im Ausgleichsbehälter kontrollieren..............
  • Seite 8 Lampenbestückung ............189 Reifen ................190 Füllmenge - Kraftstoff ............. 190 TECHNISCHE DATEN - GABEL..........191 990 Adventure ............... 191 990 Adventure R............192 TECHNISCHE DATEN - FEDERBEIN ........194 990 Adventure ............... 194 990 Adventure R............195 TECHNISCHE DATEN - ANZUGSDREHMOMENTE FAHRGESTELL ..............

  • Seite 9: Darstellungsmittel

    Alle Arbeiten, die mit diesem Symbol gekennzeichnet sind, erfordern Fachkenntnisse und technisches Verständnis. Lassen Sie diese Arbeiten, im Interesse Ihrer eigenen Sicherheit, in einer autorisierten KTM-Fachwerkstätte durch- führen! Dort wird Ihr Motorrad von speziell geschulten Fachkräften mit dem erforderlichen Spezialwerkzeug optimal gewartet.

  • Seite 10: Wichtige Hinweise

    WICHTIGE HINWEISE Einsatzdefinition KTM Sportmotorräder sind so konzipiert und konstruiert, dass sie gängigen Beanspruchungen bei regulärem Straßenbetrieb und Einsatz in leichtem Gelände (unbefestigte Straßen) standhalten, jedoch nicht für die Benutzung auf Rennstrecken. Info Das Motorrad ist nur in der homologierten Version für den öffentlichen Straßenverkehr zugelassen.
  • Seite 11 WICHTIGE HINWEISE Ersatzteile, Zubehör Verwenden Sie zu Ihrer eigenen Sicherheit nur Ersatzteile und Zubehörprodukte, die von KTM freigegeben und/oder empfohlen sind und lassen Sie diese in einer autorisierten KTM-Fachwerkstätte montieren. Für andere Produkte und daraus entstandene Schäden übernimmt KTM keine Haftung.
  • Seite 12 WICHTIGE HINWEISE Hinweis Brandgefahr Einige Fahrzeugteile werden beim Betrieb des Fahrzeuges sehr heiß. – Fahrzeug nicht an Stellen mit leicht brennbaren und/oder entzündlichen Materialien abstellen. Keine Gegenstände über das betriebs- warme Fahrzeug legen. Fahrzeug immer erst abkühlen lassen. – Motor abstellen und Zündschlüssel abziehen. –...
  • Seite 13 WICHTIGE HINWEISE Gefahrengrade Gefahr Hinweis auf eine Gefahr, die unmittelbar und mit Sicherheit zum Tod oder zu schweren bleibenden Verletzungen führt, wenn nicht die entsprechenden Vorkehrungen getroffen werden. Warnung Hinweis auf eine Gefahr, die wahrscheinlich zum Tod oder zu schweren Verletzungen führt, wenn nicht die entsprechenden Vorkeh- rungen getroffen werden.

  • Seite 14: Fahrzeugansicht

    FAHRZEUGANSICHT Fahrzeugansicht vorne links (Symboldarstellung) 100540-10...
  • Seite 15 FAHRZEUGANSICHT Kupplungshebel Sitzbank Sitzbankschloss Gepäckträgerplatte Haltegriff Bremszange vorne Unterfahrschutz Seitenständer Schalthebel Fußraste Mittelständer Beifahrerfußraste...

  • Seite 16: Fahrzeugansicht Hinten Rechts (Symboldarstellung)

    FAHRZEUGANSICHT Fahrzeugansicht hinten rechts (Symboldarstellung) 100541-10...
  • Seite 17 FAHRZEUGANSICHT Ablagefach Lichtschalter, Blinkerschalter, Hupentaster, Lichthupentaster Schalter Warnblinkanlage Steckdose für Zubehör Not-Aus-Schalter, E-Starterknopf Handbremshebel Tankverschluss Bremszange hinten Fußbremshebel Ölmessstab Ausgleichsbehälter Kühlsystem...

  • Seite 18: Lage Der Seriennummern

    LAGE DER SERIENNUMMERN Fahrgestellnummer Die Fahrgestellnummer ist auf dem Steuerkopf rechts eingeprägt.  Die Fahrgestellnummer ist auch am Typenschild eingetragen. 100542-10 Typenschild Das Typenschild befindet sich am rechten Rahmenrohr im Bereich des Öltanks.  100543-10...

  • Seite 19: Schlüsselnummer

    LAGE DER SERIENNUMMERN Schlüsselnummer Die Schlüsselnummer Code number ist auf der KEYCODECARD angeführt.  Info Sie benötigen die Schlüsselnummer zum Bestellen eines Ersatzschlüssels. Bewah- ren Sie die KEYCODECARD an einem sicheren Ort auf. Mit dem orangen Programmierschlüssel aktivieren bzw. deaktivieren Sie die schwar- zen Zündschlüssel.

  • Seite 20: Gabelartikelnummer

    LAGE DER SERIENNUMMERN Gabelartikelnummer Die Gabelartikelnummer ist auf der Innenseite der Gabelfaust eingeprägt.  100545-10 Federbeinartikelnummer Die Federbeinartikelnummer ist am Federbeinoberteil eingeprägt.  100546-10...

  • Seite 21: Bedienungselemente

    BEDIENUNGSELEMENTE Kupplungshebel Der Kupplungshebel ist am Lenker links angebracht.  Die Kupplung wird hydraulisch betätigt und stellt sich automatisch nach. 100505-10 Handbremshebel Der Handbremshebel ist am Lenker rechts angebracht.  Mit dem Handbremshebel wird die Vorderradbremse betätigt. 100506-10...

  • Seite 22: Lichtschalter

    BEDIENUNGSELEMENTE Lichtschalter Der Lichtschalter ist am Lenker links angebracht.  Mögliche Zustände Abblendlicht ein – Lichtschalter ist nach unten geschwenkt. In dieser Stel- lung ist das Abblendlicht und Rücklicht eingeschaltet. Fernlicht ein – Lichtschalter ist nach oben geschwenkt. In dieser Stellung ist das Fernlicht und Rücklicht eingeschaltet.

  • Seite 23: Blinkerschalter

    BEDIENUNGSELEMENTE Blinkerschalter Der Blinkerschalter ist am Lenker links angebracht.  Mögliche Zustände Blinker aus Blinker links ein – Blinkerschalter nach links gedrückt. Der Blinkerschalter geht nach dem Betätigen in die Mittelstellung zurück. Blinker rechts ein – Blinkerschalter nach rechts gedrückt. Der Blinkerschal- ter geht nach dem Betätigen in die Mittelstellung zurück.

  • Seite 24: Zünd-/Lenkschloss

    BEDIENUNGSELEMENTE Zünd-/Lenkschloss Das Zünd-/Lenkschloss befindet sich vor der oberen Gabelbrücke.  Info Zum Einschalten der Zündung darf nur ein schwarzer Zündschlüssel verwendet wer- den. Mit dem orangen Programmierschlüssel aktivieren bzw. deaktivieren Sie die schwar- zen Zündschlüssel. Mögliche Zustände 100511-10 Zündung aus OFF – In dieser Stellung ist der Zündstromkreis unterbro- chen, der laufende Motor geht aus, der stehende Motor springt nicht an.

  • Seite 25: Wegfahrsperre

    Fahrzeuges zu verhindern. Der zweite schwarze Zündschlüssel ist im Auslieferungszustand aktiviert. Es können noch zwei weitere Ersatz-Zündschlüssel (Schlüsselnummer auf der KEYCODE- CARD) bei einer authorisierten KTM-Fachwerkstätte bestellt werden, diese müssen aber zur Verwendung aktiviert werden. Not-Aus-Schalter Der Not-Aus-Schalter ist am Lenker rechts angebracht.

  • Seite 26: E-Starterknopf

    BEDIENUNGSELEMENTE E-Starterknopf 5.10 Der E-Starterknopf ist am Lenker rechts angebracht.  Mögliche Zustände • E-Starterknopf in der Grundstellung gedrückt – In dieser Stellung wird der E-Starter betätigt. • E-Starterknopf 100548-10 Kombiinstrument 5.11 Das Kombiinstrument ist vor dem Lenker angebracht. Das Kombiinstrument ist in 4 Funktionsbereiche gegliedert. Funktionstasten ...

  • Seite 27: Kombiinstrument - Funktionstasten

    Funktion Tripmaster 1 (TRIP 1) und Tripmaster 2 (TRIP 2)  auf 0.0 zurückgesetzt. (990 Adventure) Mit der Taste kann das ABS abgeschaltet werden.  (990 Adventure R) Die Taste ist funktionslos.  100492-10 Kombiinstrument - Drehzahlmesser 5.13 Der Drehzahlmesser zeigt die Motordrehzahl in Umdrehungen pro Minute an.

  • Seite 28: Kombiinstrument - Kontrolllampen

    BEDIENUNGSELEMENTE Kombiinstrument - Kontrolllampen 5.14 Die Kontrolllampen geben zusätzliche Informationen über den Betriebszustand des Motorra- des. Mögliche Zustände Blinkerkontrolllampe blinkt grün im Blinkrhythmus – Blinker ist eingeschal- tet. Leerlaufkontrolllampe leuchtet grün – Getriebe ist in Leerlauf geschaltet. Fernlichtkontrolllampe leuchtet blau – Fernlicht ist eingeschaltet. 100498-10 Temperaturwarnlampe leuchtet rot –...

  • Seite 29: Kombiinstrument - Display

    BEDIENUNGSELEMENTE Kombiinstrument - Display 5.15 Beim Einschalten der Zündung leuchten eine Sekunde lang alle Anzeigesegmente zum Funktionstest auf. 100493-10 LEnGth Nach dem Funktionstest des Displays wird eine Sekunde lang der Radumfang LEnGth einge- blendet. Info Die Zahl 2205 entspricht dem Umfang des 21" Vorderrades mit Serienbereifung. Danach wechselt die Anzeige in den zuletzt gewählten Modus.

  • Seite 30: Kombiinstrument - Geschwindigkeitsanzeige

    BEDIENUNGSELEMENTE Kombiinstrument - Geschwindigkeitsanzeige 5.16 Die Geschwindigkeit wird in Kilometer pro Stunde km/h bzw. in Meilen pro Stunde mph  angezeigt. 100503-10 Kilometer oder Meilen einstellen 5.17 Info Wenn man die Einheit wechselt, bleibt der Wert ODO erhalten und wird entsprechend umgerechnet. Länderspezifische Einstellung vornehmen.

  • Seite 31: Kombiinstrument - Uhrzeit

    BEDIENUNGSELEMENTE – Zündung einschalten, dazu den schwarzen Zündschlüssel in die Stellung drehen. – Die MODE Taste so oft drücken, bis der Anzeigemodus ODO aktiv ist. – Die MODE Taste gedrückt halten bis sich der Anzeigemodus von km/h auf mph bzw. von mph auf km/h ändert.

  • Seite 32: Kombiinstrument - Anzeige Odo

    BEDIENUNGSELEMENTE – Zündung einschalten, dazu den schwarzen Zündschlüssel in die Stellung drehen. – Die MODE Taste so oft drücken, bis der Anzeigemodus ODO aktiv ist. – Die MODE Taste und die SET Taste gleichzeitig gedrückt halten. Die Uhrzeit beginnt zu blinken. –...

  • Seite 33: Kombiinstrument - Anzeige Trip 2 Einstellen/Zurücksetzen

    BEDIENUNGSELEMENTE – Zündung einschalten, dazu den schwarzen Zündschlüssel in die Stellung drehen. – Die MODE Taste so oft drücken, bis der Anzeigemodus TRIP 1 aktiv ist. – Die SET Taste gedrückt halten. Die Anzeige TRIP 1 steht auf 0.0. 700121-01 Kombiinstrument - Anzeige TRIP 2 einstellen/zurücksetzen 5.22 Info...

  • Seite 34: Kombiinstrument - Anzeige Trip F

    BEDIENUNGSELEMENTE Kombiinstrument - Anzeige TRIP F 5.23 Wenn der Kraftstoffpegel die Reservemarke erreicht, wechselt die Anzeige automatisch auf TRIP F und beginnt bei 0.0 zu zählen, unabhängig davon welcher Anzeigemodus vorher aktiviert war. Info Parallel zur Anzeige TRIP F beginnt die Kraftstoffwarnleuchte zu leuchten. 100499-10 Kombiinstrument - Anzeige Umgebungstemperatur 5.24...

  • Seite 35: Temperatureinheit Einstellen

    BEDIENUNGSELEMENTE Temperatureinheit einstellen 5.25 Bedingung Das Motorrad steht. – Zündung einschalten, dazu den schwarzen Zündschlüssel in die Stellung drehen. – Die MODE Taste so oft drücken, bis die Umgebungstemperatur aktiv ist. – Die MODE Taste gedrückt halten bis sich der Anzeigemodus von °C auf °F bzw. von °F auf °C ändert.

  • Seite 36: Kombiinstrument - Temperaturanzeige Der Kühlflüssigkeit

    BEDIENUNGSELEMENTE Kombiinstrument - Temperaturanzeige der Kühlflüssigkeit 5.27 Die Temperaturanzeige im Display besteht aus 12 Balken. Je mehr Balken leuchten, desto heißer ist die Kühlflüssigkeit. Beim Aufleuchten des oberen Balkens beginnen gleichzeitig alle Balken zu blinken und die Temperaturwarnlampe beginnt zu leuchten. Mögliche Zustände Motor kalt –...

  • Seite 37: Warnblinkschalter/Warnblinkanlage

    BEDIENUNGSELEMENTE Warnblinkschalter/Warnblinkanlage 5.29 Der Warnblinkschalter ist links neben dem Kombiinstrument angebracht.  Die Warnblinkanlage wird zum Anzeigen von Notsituationen verwendet und um andere Ver- kehrsteilnehmer zu warnen. Info Warnblinkanlage bei eingeschalteter Zündung bzw. maximal 30 Sekunden nach Ausschalten der Zündung aktivieren/deaktivieren. Warnblinkanlage nur so lange als unbedingt nötig aktivieren, die Batterie wird dadurch entladen.

  • Seite 38: Tankverschlüsse Schließen

    BEDIENUNGSELEMENTE Info Das Motorrad ist mit zwei Kraftstofftanks und zwei Einfüllstutzen ausgestattet. Die Kraftstofftanks sind mit einer Leitung für den Niveauausgleich miteinander verbunden. Die beiden Tankverschlüsse sind mit einem Belüftungssystem ausgestattet. Tankverschlüsse schließen 5.31 Warnung Brandgefahr Kraftstoff ist leicht entflammbar, giftig und gesundheitsschädlich. –...

  • Seite 39: Ablagefach Entriegeln

    BEDIENUNGSELEMENTE Ablagefach entriegeln 5.33 – Zündschlüssel in das Sitzbankschloss stecken. – Zündschlüssel in Stellung drehen.  – Zündschlüssel abziehen. 100518-10 Ablagefach verriegeln 5.34 – Zündschlüssel in das Sitzbankschloss stecken. – Zündschlüssel in Stellung drehen.  – Zündschlüssel abziehen. 100519-10...

  • Seite 40: Ablagefach Öffnen

    BEDIENUNGSELEMENTE Ablagefach öffnen 5.35 – Ablagefach entriegeln. ( S. 37) – Taste Richtung Sitzbank drücken und gleichzeitig Deckel anheben.  Info Das Ablagefach kann nur geöffnet werden, wenn es vorher mit dem Sitzbank- schloss entriegelt wurde. 100520-10 Ablagefach schließen 5.36 –...

  • Seite 41: Haltegriffe

    BEDIENUNGSELEMENTE Haltegriffe 5.37 Die Haltegriffe dienen zum Rangieren des Motorrades.  Im Beifahrerbetrieb kann sich der Beifahrer während der Fahrt daran festhalten. 100522-10 Gepäckträgerplatte 5.38 Die Gepäckträgerplatte befindet sich hinter der Sitzbank.  An der Gepäckträgerplatte kann die Grundplatte eines Koffersystems (optional) befestigt werden.

  • Seite 42: Kraftstoffhähne

    BEDIENUNGSELEMENTE Kraftstoffhähne 5.39 An jedem Kraftstofftank befindet sich ein Kraftstoffhahn  Info Die Kraftstoffhähne müssen bei Betrieb immer geöffnet sein. Die Kraftstoffhähne werden nur zum Abnehmen der Kraftstofftanks geschlossen. Mögliche Zustände Kraftstoffhähne geschlossen – Die Rändelschrauben sind bis zum Anschlag im Uhrzei- •...

  • Seite 43: Schalthebel

    BEDIENUNGSELEMENTE Schalthebel 5.41 Der Schalthebel ist am Motor links montiert.  100526-10 Die Lage der Gänge ist aus der Abbildung ersichtlich. Die Neutral- oder Leerlaufstellung befindet sich zwischen dem 1. und 2. Gang. 100527-10...

  • Seite 44: Seitenständer

    BEDIENUNGSELEMENTE Seitenständer 5.42 Der Seitenständer ist mit dem Sicherheit-Startsystem gekoppelt, beachten Sie die Fahr-  anleitung. Mögliche Zustände Seitenständer ausgeklappt – Fahrzeug kann auf dem Seitenständer abgestellt werden. • Das Sicherheit-Startsystem ist aktiv. Seitenständer eingeklappt – Diese Stellung ist bei allen Fahrten notwendig. Das •...

  • Seite 45: Beifahrerfußrasten

    BEDIENUNGSELEMENTE Beifahrerfußrasten 5.44 Die Beifahrerfußrasten sind klappbar ausgeführt. Mögliche Zustände Beifahrerfußrasten eingeklappt – Für Betrieb ohne Beifahrer. • Beifahrerfußrasten ausgeklappt – Für Betrieb mit Beifahrer. • 100530-10 Bordwerkzeug 5.45 Im Staufach unter der Sitzbank befindet sich das Bordwerkzeug  Die Verlängerung kann auf einige Schlüsseln des Bordwerkzeuges gesteckt werden.

  • Seite 46: Allgemeine Tipps Und Hinweise Zur Inbetriebnahme

    Warnung Unfallgefahr Unkontrollierbares Fahrverhalten durch nicht freigegebene und/oder empfohlene Reifen/Räder. – Nur von KTM freigegebene und/oder empfohlene Reifen/Räder mit dem entsprechenden Geschwindigkeitsindex verwenden. Warnung Unfallgefahr Verminderte Bodenhaftung bei neuen Reifen. – Neue Reifen haben eine glatte Lauffläche und daher nicht die volle Bodenhaftung. Die gesamte Lauffläche muss die ersten 200 Kilometer bei gemäßigter Fahrweise in wechselnden Schräglagen aufgeraut werden.

  • Seite 47: Motor Einfahren

    Bedenken Sie beim Betreiben Ihres Fahrzeugs, dass sich andere Menschen durch übermäßigen Lärm belästigt fühlen. – Vergewissern Sie sich, dass die Arbeiten der Auslieferungsinspektion von einer autorisierten KTM-Fachwerkstätte durchgeführt wurden. Sie erhalten die Auslieferungsurkunde und das Serviceheft bei der Fahrzeugübergabe.

  • Seite 48: Fahrzeug Beladen

    ALLGEMEINE TIPPS UND HINWEISE ZUR INBETRIEBNAHME Vorgabe Maximale Motordrehzahl Während der ersten: 1.000 km 6.500 1/min Nach den ersten: 1.000 km 9.500 1/min – Vollgasfahrten vermeiden! Fahrzeug beladen Warnung Unfallgefahr Instabiles Fahrverhalten. – Höchstzulässiges Gesamtgewicht und Achslasten nicht überschreiten. Das Gesamtgewicht ergibt sich aus: Motorrad betriebsbe- reit und vollgetankt, Fahrer und Beifahrer mit Schutzkleidung und Helm, Gepäck.
  • Seite 49 ALLGEMEINE TIPPS UND HINWEISE ZUR INBETRIEBNAHME Warnung Unfallgefahr Schlechte Sichtbarkeit für andere Verkehrsteilnehmer durch verrutschte Gepäckstücke. – Wenn das Rücklicht verdeckt ist, sind Sie für nachkommenden Verkehrsteilnehmer schlechter sichtbar, besonders in der Dun- kelheit. Kontrollieren Sie die Befestigung des mitgeführten Gepäcks regelmäßig. Warnung Unfallgefahr Verändertes Fahrverhalten und längerer Bremsweg bei hoher Zuladung.

  • Seite 50: Fahranleitung

    FAHRANLEITUNG Überprüfungen vor jeder Inbetriebnahme Info Beim Betrieb muss das Motorrad in technisch einwandfreiem Zustand sein. Im Interesse der Fahrsicherheit sollten Sie es sich zur Gewohnheit machen, am Motorrad vor jeder Inbetriebnahme eine allgemeine Überprüfung vorzunehmen. – Motorölstand kontrollieren. ( S.

  • Seite 51: Startvorgang

    FAHRANLEITUNG – Gepäck auf korrekte Befestigung kontrollieren. – Auf das Motorrad setzen und die Einstellung der Rückspiegel kontrollieren. Startvorgang Gefahr Vergiftungsgefahr Auspuffgase sind giftig und können zu Bewusstlosigkeit und/oder zum Tode führen. – Beim Betrieb des Motors stets für ausreichende Belüftung sorgen, Motor nicht in einem geschlossenen Raum starten oder lau- fen lassen ohne eine geeignete Absauganlage.
  • Seite 52 FAHRANLEITUNG – Not-Aus-Schalter in die Stellung drücken. – Zündung einschalten, dazu den schwarzen Zündschlüssel in die Stellung drehen. Nach dem Einschalten der Zündung ist zirka 2 Sekunden das Arbeitsgeräusch der Kraftstoffpumpe hörbar. Gleichzeitig wird der Funktionstest des Kombiinstrumen- tes durchgeführt. (990 Adventure) Die ABS‑Warnlampe leuchtet auf und geht nach dem Anfahren wieder aus.

  • Seite 53: Anfahren

    FAHRANLEITUNG ABS ausschalten (990 Adventure) KTM empfiehlt, immer mit ABS zu fahren. Es kann aber Fahrsituationen geben, wo kein ABS gewüscht wird. Bedingung Fahrzeug steht, Motor läuft. – Taste 3 - 5 Sekunden drücken.  Die ABS‑Warnlampe beginnt zu blinken, das ABS ist deaktiviert.
  • Seite 54 FAHRANLEITUNG Warnung Unfallgefahr Ablenkung vom Verkehrsgeschehen durch Einstelltätigkeiten am Fahrzeug. – Alle Einstelltätigkeiten bei Stillstand des Fahrzeuges vornehmen. Warnung Verletzungsgefahr Der Beifahrer muss in der Lage sein, sich ordnungsgemäß auf dem Beifahrersitz zu halten. – Der Beifahrer muss sich am Fahrer oder an den Haltegriffen festhalten und die Füße auf die Beifahrer-Fußrasten stellen. Beachten Sie die Vorschriften über das Mindestalter für Beifahrer in Ihrem Land.
  • Seite 55 Beim Aufleuchten der Kühlflüssigkeitstemperatur-Warnlampe Fahrzeug anhalten und Motor abstellen. Motor abkühlen lassen und Kühlflüssigkeitsstand im Kühler kontrollieren bzw. berichtigen. Wird trotz leuchtender Kühlflüssigkeitstemperatur-Warnlampe weiter- gefahren, kommt es zum Motorschaden. Info Treten beim Betrieb betriebsunübliche Geräusche auf, ist sofort anzuhalten, der Motor abzustellen und eine autorisierte KTM-Fachwerkstätte zu kontaktieren.
  • Seite 56 FAHRANLEITUNG – Wenn die Verhältnisse (Steigung, Fahrsituation, usw.) es erlauben, können Sie in höhere Gänge schalten. – Gas wegnehmen, gleichzeitig Kupplungshebel ziehen, nächsten Gang einlegen, Kupp- lungshebel freigeben und Gas geben. Info Die Lage der 6 Vorwärtsgänge ersehen Sie aus der Abbildung. Die Neutral- oder Leerlaufstellung befindet sich zwischen dem 1.

  • Seite 57: Abbremsen

    Verschmutzte oder nasse Bremsen vorsichtig sauber- bzw. trockenbremsen. Warnung Unfallgefahr Verringerte Bremswirkung durch schwammigen Druckpunkt der Vorder- bzw. Hinterradbremse. – Bremssystem kontrollieren, nicht weiterfahren. (Ihre autorisierte KTM-Fachwerkstätte hilft Ihren gerne.) Warnung Unfallgefahr Ausfall der Bremsanlage. – Wird der Fußbremshebel nicht freigegeben, schleifen die Bremsbeläge ununterbrochen. Die Hinterradbremse kann durch Über- hitzung ausfallen.
  • Seite 58 FAHRANLEITUNG Warnung Unfallgefahr Verzögerte Bremswirkung auf Straßen mit Salzstreuung. – Streusalz kann sich auf den Bremsscheiben ablagern. Um die gewohnte Bremswirkung zu erzielen, müssen die Bremsscheiben vorher sauber gebremst werden. (990 Adventure) Warnung Unfallgefahr Verlängerter Bremsweg durch ABS. – Die Bremsweise ist der Fahrsituation und den Fahrbahnverhältnissen anzupassen. Warnung Unfallgefahr Zu starkes Abbremsen führt zum Blockieren der Räder.

  • Seite 59: Anhalten, Parken

    Nutzen Sie bei langen Talfahrten die Bremswirkung des Motors. Schalten Sie dazu einen oder zwei Gänge zurück, überdrehen Sie jedoch den Motor nicht. So brauchen sie wesentlich weniger zu bremsen und die Bremsen werden nicht überhitzt. (990 Adventure R) Warnung Unfallgefahr Zu starkes Abbremsen führt zum Blockieren der Räder.
  • Seite 60 FAHRANLEITUNG Warnung Verbrennungsgefahr Einige Fahrzeugteile werden beim Betrieb des Fahrzeuges sehr heiß. – Heiße Teile wie z.B. Auspuffanlage, Kühler, Motor, Stoßdämpfer und Bremsen nicht berühren. Bevor mit Arbeiten an diesen Teilen begonnen wird, Teile abkühlen lassen. Hinweis Beschädigungsgefahr Das abgestellte Fahrzeug kann Wegrollen bzw. Umfallen. –...

  • Seite 61: Kraftstoff Tanken

    FAHRANLEITUNG – Zündung ausschalten, dazu den schwarzen Zündschlüssel in die Stellung drehen. Info Wenn der Motor mit dem Not-Aus-Schalter abgestellt wird und am Zündschloss bleibt die Zündung eingeschaltet, wird die Stromversorgung der meisten Stromverbraucher nicht unterbrochen und die Batterie dadurch entladen. Motor daher immer mit dem Zündschloss abstellen, der Not-Aus-Schalter ist nur für Notsituationen vorgesehen.
  • Seite 62 FAHRANLEITUNG Warnung Umweltgefährdung Unsachgemäßer Umgang mit Kraftstoff gefährdet die Umwelt. – Kraftstoff darf nicht in das Grundwasser, den Boden oder in die Kanalisation gelangen. Info Dieses Motorrad ist mit zwei geregelten Katalysator ausgerüstet. Bleihaltiger Kraftstoff zerstört die Katalysatoren. Verwenden Sie daher nur unverbleiten Kraftstoff. –...
  • Seite 63 FAHRANLEITUNG bei niederoktanigen Kraftstoff Hinweis Motorschaden Schlechte Kraftstoffqualität schädigt den Motor. – Das Fahrzeug maximal eine Kraftstofftankfüllung lang mit Kraftstoff betreiben, der weniger als 95 Oktan (ROZ 95 / RON 95 / PON 91) aufweist. – Die Zündkurve muss auf niederoktanigen Kraftstoff eingestellt sein. –...

  • Seite 64: Serviceplan

    SERVICEPLAN Wichtige Wartungsarbeiten, die durch eine autorisierte KTM-Fachwerkstätte durchgeführt werden müssen K10N K75A K150A Motor • • • • • Motoröl und Ölfilter wechseln, Ölsiebe reinigen. S. 155) Ölleitungen auf Beschädigung und knickfreie Verlegung kontrollie- • • • • •...
  • Seite 65 • • • • • Schrauben und Muttern auf festen Sitz kontrollieren. • • • • • Bremsen ABS-Fehlerspeicher mit KTM‑Diagnosetool auslesen. (990 Adven- • • • • • ture) Bremsbeläge der Vorderradbremse kontrollieren. ( S. 92) • • •...
  • Seite 66 SERVICEPLAN K10N K75A K150A Bremsen Schrauben und Führungsbolzen der Bremsanlage auf festen Sitz kon- • • • • • trollieren. Fahrwerk • • • • • Federbein und Gabel auf Dichtheit und Funktion kontrollieren. Staubmanschetten der Gabelbeine reinigen. ( S. 78) •...

  • Seite 67: Wichtige Wartungsarbeiten, Die Durch Eine Autorisierte Ktm-Fachwerkstätte Durchgeführt Werden Müssen (Als Zusatzauftrag)

    SERVICEPLAN Wichtige Wartungsarbeiten, die durch eine autorisierte KTM-Fachwerkstätte durchgeführt werden müssen (als Zusatz- auftrag) K150N K150A K300A • • • • Gabelservice durchführen. • • Federbeinservice durchführen. • • • • Steuerkopflager und Dichtelemente reinigen und schmieren. Batterieanschlüsse reinigen und mit Kontaktfett behandeln.

  • Seite 68: Wartungsarbeiten An Fahrgestell Und Motor

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Fahrzeug am Mittelständer aufbocken Hinweis Beschädigungsgefahr Das abgestellte Fahrzeug kann Wegrollen bzw. Umfallen. – Das Fahrzeug immer auf festem und ebenem Untergrund abstellen. Hinweis Materialschaden Beschädigung und Zerstörung von Bauteilen durch übermäßige Belastung. – Der Mittelständer ist nur für das Gewicht des Motorrades und das Gepäck ausgelegt. Setzen Sie sich nicht auf das Motorrad, wenn es auf dem Mittelständer steht.

  • Seite 69: Fahrzeug Vom Mittelständer Nehmen

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Fahrzeug vom Mittelständer nehmen Hinweis Beschädigungsgefahr Das abgestellte Fahrzeug kann Wegrollen bzw. Umfallen. – Das Fahrzeug immer auf festem und ebenem Untergrund abstellen. – Lenkung entriegeln und mit beiden Händen am Lenker das Fahrzeug nach vorne bewe- gen.

  • Seite 70: Sitzbank Montieren

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Sitzbank montieren – Die Sitzbank mit der Nase am Ablagefach einhängen, hinten absenken und gleich-  0 0 1 0 0 2 0 0 3 zeitig nach vorne schieben. Dabei müssen die beiden Nasen am Rahmen einhängen. ...

  • Seite 71: Druckstufendämpfung Der Gabel Einstellen

    Dem Gabeltyp entsprechende Anzahl von Klicks gegen den Uhrzeigersinn zurückdrehen. Vorgabe (990 Adventure) 100533-10 Druckstufendämpfung Komfort 20 Klicks Standard 15 Klicks Sport 10 Klicks volle Nutzlast 10 Klicks (990 Adventure R) Druckstufendämpfung Komfort 20 Klicks Standard 15 Klicks Sport 10 Klicks volle Nutzlast 10 Klicks...

  • Seite 72: Zugstufendämpfung Der Gabel Einstellen

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Info Drehen im Uhrzeigersinn erhöht die Dämpfung, drehen gegen den Uhrzeigersinn verringert die Dämpfung beim Einfedern. – Schutzkappen montieren.  Zugstufendämpfung der Gabel einstellen Info Die hydraulische Zugstufendämpfung bestimmt das Verhalten beim Ausfedern der Gabel. –...

  • Seite 73: Federvorspannung Der Gabel Einstellen

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR (990 Adventure R) Zugstufendämpfung Komfort 23 Klicks Standard 18 Klicks Sport 13 Klicks volle Nutzlast 13 Klicks Info Drehen im Uhrzeigersinn erhöht die Dämpfung, drehen gegen den Uhrzeigersinn verringert die Dämpfung beim Ausfedern. Federvorspannung der Gabel einstellen –...

  • Seite 74: Druckstufendämpfung Federbein

    Einstellungsänderungen im Low Speed Bereich wirken sich auch auf den High Speed Bereich aus und umgekehrt. Druckstufendämpfung Low Speed des Federbeins einstellen 9.10 Gefahr Unfallgefahr Das Zerlegen von druckbeaufschlagten Teilen kann Verletzungen verursachen. – Das Federbein ist mit hochverdichtetem Stickstoff gefüllt. Beachten Sie die angegebene Beschreibung. (Ihre autorisierte KTM- Fachwerkstätte hilft Ihren gerne.)
  • Seite 75 Vorgabe (990 Adventure) 100537-10 Druckstufendämpfung Low Speed Komfort 25 Klicks Standard 20 Klicks Sport 15 Klicks volle Nutzlast 15 Klicks (990 Adventure R) Druckstufendämpfung Low Speed Komfort 25 Klicks Standard 20 Klicks Sport 15 Klicks volle Nutzlast 15 Klicks...

  • Seite 76: Druckstufendämpfung High Speed Des Federbeins Einstellen

    Gefahr Unfallgefahr Das Zerlegen von druckbeaufschlagten Teilen kann Verletzungen verursachen. – Das Federbein ist mit hochverdichtetem Stickstoff gefüllt. Beachten Sie die angegebene Beschreibung. (Ihre autorisierte KTM- Fachwerkstätte hilft Ihren gerne.) Info Die High Speed Einstellung zeigt ihre Wirkung beim schnellen Einfedern des Federbeins.

  • Seite 77: Zugstufendämpfung Des Federbeins Einstellen

    Drehen im Uhrzeigersinn erhöht die Dämpfung, drehen gegen den Uhrzeigersinn verringert die Dämpfung. Zugstufendämpfung des Federbeins einstellen 9.12 Gefahr Unfallgefahr Das Zerlegen von druckbeaufschlagten Teilen kann Verletzungen verursachen. – Das Federbein ist mit hochverdichtetem Stickstoff gefüllt. Beachten Sie die angegebene Beschreibung. (Ihre autorisierte KTM- Fachwerkstätte hilft Ihren gerne.)
  • Seite 78 (990 Adventure) Zugstufendämpfung Komfort 20 Klicks Standard 15 Klicks 100539-10 Sport 10 Klicks volle Nutzlast 10 Klicks (990 Adventure R) Zugstufendämpfung Komfort 20 Klicks Standard 15 Klicks Sport 10 Klicks volle Nutzlast 10 Klicks Info Drehen im Uhrzeigersinn erhöht die Dämpfung, drehen gegen den Uhrzeigersinn...

  • Seite 79: Federvorspannung Des Federbeins Einstellen

    Federvorspannung des Federbeins einstellen 9.13 Gefahr Unfallgefahr Das Zerlegen von druckbeaufschlagten Teilen kann Verletzungen verursachen. – Das Federbein ist mit hochverdichtetem Stickstoff gefüllt. Beachten Sie die angegebene Beschreibung. (Ihre autorisierte KTM- Fachwerkstätte hilft Ihren gerne.) – Handrad bis zum Anschlag gegen den Uhrzeigersinn drehen.

  • Seite 80: Gabelbeine Entlüften

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Info Zum Verstellen kann das Handrad nach außen geschwenkt werden. Drehen im Uhrzeigersinn erhöht die Federvorspannung, drehen gegen den Uhr- zeigersinn verringert die Federvorspannung. Gabelbeine entlüften 9.14 – Fahrzeug am Mittelständer aufbocken. ( S. 66) –...

  • Seite 81: Kettenverschmutzung Kontrollieren

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR – Staubmanschette an beiden Gabelbeinen nach unten schieben.  Info Die Staubmanschetten sollen Staub und groben Schmutz von den Gabelholmen abstreifen. Mit der Zeit kann Schmutz hinter die Staubmanschetten gelangen. Wird dieser Schmutz nicht entfernt, können die dahinter liegenden Öldichtringe undicht werden.

  • Seite 82: Kette Reinigen

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Kette reinigen 9.17 Warnung Unfallgefahr Schmiermittel auf den Reifen verringert deren Haftfähigkeit. – Schmiermittel mit einem geeigneten Reinigungsmittel entfernen. Warnung Unfallgefahr Verringerte Bremswirkung durch Öl oder Fett auf den Bremsscheiben. – Bremsscheiben unbedingt öl- und fettfrei halten, bei Bedarf mit Bremsenreiniger behandeln. Warnung Umweltgefährdung Problemstoffe verursachen Umweltschäden.

  • Seite 83: Kettenspannung Kontrollieren

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Kettenspannung kontrollieren 9.18 Warnung Unfallgefahr Gefährdung durch falsche Kettenspannung. – Ist die Kette zu stark gespannt, werden die Komponenten der Sekundär-Kraftübertragung (Kette, Kettenritzel, Kettenrad, Lager im Getriebe und im Hinterrad) zusätzlich belastet. Neben vorzeitigem Verschleiß kann im Extremfall die Kette reißen oder die Abtriebswelle des Getriebes brechen.

  • Seite 84: Kettenspannung Einstellen

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Kettenspannung einstellen 9.19 Warnung Unfallgefahr Gefährdung durch falsche Kettenspannung. – Ist die Kette zu stark gespannt, werden die Komponenten der Sekundär-Kraftübertragung (Kette, Kettenritzel, Kettenrad, Lager im Getriebe und im Hinterrad) zusätzlich belastet. Neben vorzeitigem Verschleiß kann im Extremfall die Kette reißen oder die Abtriebswelle des Getriebes brechen.
  • Seite 85 WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR – Mutter lösen.  – Muttern lösen.  – Kettenspannung durch Drehen der Einstellschrauben links und rechts einstellen.  Vorgabe Kettenspannung 35… 40 mm Einstellschrauben links und rechts so verdrehen, dass die Markierungen am linken ...

  • Seite 86: Kettenrad/Kettenritzel Auf Verschleiß Kontrollieren

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Kettenrad/Kettenritzel auf Verschleiß kontrollieren 9.20 – Kettenrad/Kettenritzel auf Verschleiß kontrollieren. » Wenn Kettenrad/Kettenritzel eingelaufen sind: – Kettenrad/Kettenritzel wechseln. Info Kettenritzel, Kettenrad und Kette sollten nur zusammen gewechselt wer- den. Die Kette besitzt aus Sicherheitsgründen kein Kettenschloss. –...

  • Seite 87: Kettenverschleiß Kontrollieren

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Kettenverschleiß kontrollieren 9.21 – Fahrzeug am Mittelständer aufbocken. ( S. 66) – Getriebe in Leerlauf schalten. – Am unteren Kettenteil mit dem angegebenen Gewicht ziehen.  Vorgabe Gewicht Kettenverschleißmessung 15 kg – Den Abstand von 18 Kettenrollen am oberen Kettenteil messen. ...

  • Seite 88: Abs / Anti-Blockier-System (990 Adventure)

    Reifen, falscher Reifenluftdruck, andere Bremsbeläge usw. kann das ABS nicht mehr optimal funktionieren. – Die optimale Funktion des ABS ist nur gewährleistet, wenn am Bremssystem ausschließlich von KTM freigegebene und/oder empfohlene Ersatzteile und Rei- fen verwendet werden. – Wartungsarbeiten und Reparaturen müssen fachgerecht durchgeführt werden.

  • Seite 89: Bremsscheiben Kontrollieren

    ABS manuell abgeschaltet werden (siehe Startvorgang).  Bremsscheiben kontrollieren 9.23 Warnung Unfallgefahr Verringerte Bremswirkung durch abgenutzte Bremsscheibe(n). – Abgenutzte Bremsscheibe(n) unverzüglich wechseln. (Ihre autorisierte KTM-Fachwerkstätte hilft Ihren gerne.) – Bremsscheibenstärke vorne und hinten, an mehreren Stellen der Bremsscheibe, auf das Maß kontrollieren.  Info Durch Verschleiß...

  • Seite 90: Leerweg Am Handbremshebel Kontrollieren

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR – Bremsscheiben vorne und hinten auf Beschädigung, Rissbildung und Verformung kon- trollieren. » Wenn die Bremsscheibe Beschädigungen, Risse oder Verformungen aufweist: – Bremsscheibe wechseln. Leerweg am Handbremshebel kontrollieren 9.24 Warnung Unfallgefahr Ausfall der Bremsanlage. – Ist der Leerweg am Handbremshebel nicht vorhanden, baut sich im Bremssystem Druck auf die Vorderradbremse auf. Die Vor- derradbremse kann durch Überhitzung ausfallen.

  • Seite 91: Leerweg Des Handbremshebels Einstellen

    Warnung Unfallgefahr Ausfall der Bremsanlage. – Sinkt der Bremsflüssigkeitsstand unter die MIN Markierung, deutet dies auf Undichtheit im Bremssystem bzw. total abgenutzte Bremsbeläge hin. Bremssystem kontrollieren, nicht weiterfahren. (Ihre autorisierte KTM-Fachwerkstätte hilft Ihren gerne.) Warnung Unfallgefahr Verringerte Bremswirkung durch überalterte Bremsflüssigkeit. –...

  • Seite 92: Bremsflüssigkeit Der Vorderradbremse Nachfüllen

    Unfallgefahr Ausfall der Bremsanlage. – Sinkt der Bremsflüssigkeitsstand unter die MIN Markierung, deutet dies auf Undichtheit im Bremssystem bzw. total abgenutzte Bremsbeläge hin. Bremssystem kontrollieren, nicht weiterfahren. (Ihre autorisierte KTM-Fachwerkstätte hilft Ihren gerne.) Warnung Hautreizungen Bremsflüssigkeit kann bei Kontakt Hautreizungen verursachen. –...
  • Seite 93 WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Warnung Umweltgefährdung Problemstoffe verursachen Umweltschäden. – Öle, Fette, Filter, Kraftstoffe, Reinigungsmittel, Bremsflüssigkeit usw. ordnungsgemäß laut geltenden Vorschriften entsorgen. Info Keinesfalls Bremsflüssigkeit DOT 5 verwenden! Diese basiert auf Silikonöl und ist purpur gefärbt. Dichtungen und Bremsschläuche sind nicht für Bremsflüssigkeit DOT 5 ausgelegt. Bringen Sie Bremsflüssigkeit nicht mit lackierten Teilen in Berührung, Bremsflüssigkeit greift Lack an! Verwenden Sie nur saubere Bremsflüssigkeit aus einem dicht verschlossenem Behälter! –...

  • Seite 94: Bremsbeläge Der Vorderradbremse Kontrollieren

    9.28 Warnung Unfallgefahr Verminderte Bremswirkung durch abgenutzte Bremsbeläge. – Abgenutzte Bremsbeläge unverzüglich wechseln. (Ihre autorisierte KTM-Fachwerkstätte hilft Ihren gerne.) Hinweis Unfallgefahr Verringerte Bremswirkung durch beschädigte Bremsscheiben. – Werden die Bremsbeläge zu spät gewechselt werden, schleifen die Bremsbelagträger aus Stahl an der Bremsscheibe. Die Bremswir- kung wird stark vermindert und die Bremsscheiben werden zerstört.

  • Seite 95: Bremsflüssigkeitsstand Der Hinterradbremse Kontrollieren

    Warnung Unfallgefahr Ausfall der Bremsanlage. – Sinkt der Bremsflüssigkeitsstand unter die MIN Markierung, deutet dies auf Undichtheit im Bremssystem bzw. total abgenutzte Bremsbeläge hin. Bremssystem kontrollieren, nicht weiterfahren. (Ihre autorisierte KTM-Fachwerkstätte hilft Ihren gerne.) Warnung Unfallgefahr Verringerte Bremswirkung durch überalterte Bremsflüssigkeit. –...

  • Seite 96: Bremsflüssigkeit Der Hinterradbremse Nachfüllen

    Unfallgefahr Ausfall der Bremsanlage. – Sinkt der Bremsflüssigkeitsstand unter die MIN Markierung, deutet dies auf Undichtheit im Bremssystem bzw. total abgenutzte Bremsbeläge hin. Bremssystem kontrollieren, nicht weiterfahren. (Ihre autorisierte KTM-Fachwerkstätte hilft Ihren gerne.) Warnung Hautreizungen Bremsflüssigkeit kann bei Kontakt Hautreizungen verursachen. –...
  • Seite 97 WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Warnung Umweltgefährdung Problemstoffe verursachen Umweltschäden. – Öle, Fette, Filter, Kraftstoffe, Reinigungsmittel, Bremsflüssigkeit usw. ordnungsgemäß laut geltenden Vorschriften entsorgen. Info Keinesfalls Bremsflüssigkeit DOT 5 verwenden! Diese basiert auf Silikonöl und ist purpur gefärbt. Dichtungen und Bremsschläuche sind nicht für Bremsflüssigkeit DOT 5 ausgelegt. Bringen Sie Bremsflüssigkeit nicht mit lackierten Teilen in Berührung, Bremsflüssigkeit greift Lack an! Verwenden Sie nur saubere Bremsflüssigkeit aus einem dicht verschlossenem Behälter! –...

  • Seite 98: Bremsbeläge Der Hinterradbremse Kontrollieren

    9.32 Warnung Unfallgefahr Verminderte Bremswirkung durch abgenutzte Bremsbeläge. – Abgenutzte Bremsbeläge unverzüglich wechseln. (Ihre autorisierte KTM-Fachwerkstätte hilft Ihren gerne.) Hinweis Unfallgefahr Verringerte Bremswirkung durch beschädigte Bremsscheiben. – Werden die Bremsbeläge zu spät gewechselt werden, schleifen die Bremsbelagträger aus Stahl an der Bremsscheibe. Die Bremswir-...

  • Seite 99: Vorderrad Ausbauen

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR – Bremsbeläge auf ihre Mindestbelagstärke kontrollieren.  ≥ 1 mm Mindestbelagstärke  » Ist die Mindestbelagstärke unterschritten: – Bremsbeläge der Hinterradbremse wechseln. – Bremsbeläge auf Beschädigung und Rissbildung kontrollieren. » Wenn Beschädigungen oder Risse vorhanden sind: –...
  • Seite 100 WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR (990 Adventure) – Schraube entfernen und Raddrehzahlgeber mit Hülse aus der Bohrung zie-    hen. 100603-10 – Schraube und Schrauben lösen.   – Schraube ca. 6 Umdrehungen herausschrauben, mit der Hand auf die Schraube ...

  • Seite 101: Vorderrad Einbauen

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR – Distanzbuchsen entfernen.  100567-10 Vorderrad einbauen 9.34 Warnung Unfallgefahr Verringerte Bremswirkung durch Öl oder Fett auf den Bremsscheiben. – Bremsscheiben unbedingt öl- und fettfrei halten, bei Bedarf mit Bremsenreiniger behandeln. – Wellendichtringe und Lauffläche der Distanzbuchsen reinigen und fetten. ...
  • Seite 102 WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR – Vorderrad in die Gabel heben, Bremsscheiben an den Bremszangen in Eingriff bringen und Steckachse einsetzen. (990 Adventure) Das ABS‑Sensorrad befindet sich in Fahrtrichtung links. – Schraube montieren und festziehen.  Vorgabe Schraube Steckachse vorne M25x1,5 45 Nm –...

  • Seite 103: Hinterrad Ausbauen

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Hinterrad ausbauen 9.35 – Fahrzeug am Mittelständer aufbocken. ( S. 66) – Bremszange mit der Hand zur Bremsscheibe drücken, um die Bremskolben zurückzu- drücken. 100634-10 (990 Adventure) – Schraube entfernen und Raddrehzahlgeber aus der Bohrung ziehen. ...
  • Seite 104 WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR – Mutter entfernen. Kettenspanner abnehmen.   100569-10 – Steckachse nur so weit herausziehen, dass sich das Hinterrad nach vorne schieben  lässt. – Hinterrad so weit als möglich nach vorne schieben. Kette vom Kettenrad nehmen und am Kettenradschutz ablegen.

  • Seite 105: Hinterrad Einbauen

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Hinterrad einbauen 9.36 Warnung Unfallgefahr Verringerte Bremswirkung durch Öl oder Fett auf den Bremsscheiben. – Bremsscheiben unbedingt öl- und fettfrei halten, bei Bedarf mit Bremsenreiniger behandeln. Warnung Unfallgefahr Keine Bremswirkung beim Betätigen der Hinterradbremse. – Nach dem Einbauen des Hinterrades immer Fußbremse betätigen, bis der Druckpunkt vorhanden ist. –...
  • Seite 106 WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR – Steckachse montieren, aber nicht bis zum Anschlag einschieben. – Hinterrad so weit als möglich nach vorne schieben und Kette auf das Kettenrad legen. – Steckachse bis zum Anschlag einschieben, Kettenspanner und Mutter montieren.  ...

  • Seite 107: Dämpfergummis Der Hinterradnabe Kontrollieren X

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Dämpfergummis der Hinterradnabe kontrollieren 9.37 Info Die Kraft des Motors wird vom Kettenrad über 6 Dämpfergummis auf das Hinterrad übertragen. Sie nutzen sich im Betrieb ab. Wer- den die Dämpfergummis nicht rechtzeitig gewechselt, wird der Kettenradträger und die Hinterradnabe beschädigt. –...

  • Seite 108: Reifenzustand Kontrollieren

    Warnung Unfallgefahr Unkontrollierbares Fahrverhalten durch nicht freigegebene und/oder empfohlene Reifen/Räder. – Nur von KTM freigegebene und/oder empfohlene Reifen/Räder mit dem entsprechenden Geschwindigkeitsindex verwenden. Warnung Unfallgefahr Verminderte Bodenhaftung bei neuen Reifen. – Neue Reifen haben eine glatte Lauffläche und daher nicht die volle Bodenhaftung. Die gesamte Lauffläche muss die ersten 200 Kilometer bei gemäßigter Fahrweise in wechselnden Schräglagen aufgeraut werden.
  • Seite 109 Ziffern der DOT Bezeichnung gekenn- zeichnet. Die ersten beiden Ziffern weisen auf die Herstellungswoche und die letzten beiden Ziffern auf das Herstellungsjahr hin. KTM empfiehlt einen Wechsel der Reifen, unabhängig vom tatsächlichen Ver- schleiß, spätestens nach 5 Jahren. »...

  • Seite 110: Reifenluftdruck Kontrollieren

    2,8 bar » Wenn der Reifenluftdruck nicht mit der Vorgabe übereinstimmt: – Reifenluftdruck berichtigen. – Staubkappe montieren. Speichenspannung kontrollieren 9.40 Warnung Unfallgefahr Instabiles Fahrverhalten durch eine falsche Speichenspannung. – Achten Sie auf eine korrekte Speichenspannung. (Ihre autorisierte KTM-Fachwerkstätte hilft Ihren gerne.)

  • Seite 111: Unterfahrschutz Ausbauen

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Info Durch eine lockere Speiche wird das Rad unwuchtig und es lockern sich innerhalb kurzer Zeit andere Speichen. Sind die Speichen zu fest gespannt, können sie durch lokale Überlastung reißen. Kontrollieren Sie die Speichenspannung, besonders am neuen Motorrad, regelmäßig. –...

  • Seite 112: Unterfahrschutz Einbauen

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR – Seitenständer nach unten schwenken. – Alle vier Schrauben entfernen und Unterfahrschutz abnehmen.   100577-10 Unterfahrschutz einbauen 9.42 – Unterfahrschutz positionieren. Schrauben montieren und festziehen.   Vorgabe Schraube Unterfahrschutz 25 Nm Loctite ® 243™...

  • Seite 113: Batterie Ausbauen

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Batterie ausbauen 9.43 Warnung Verletzungsgefahr Batteriesäure und Batteriegase verursachen schwere Verätzungen. – Batterien außer Reichweite von Kindern halten. – Tragen Sie geeignete Schutzkleidung und eine Schutzbrille. – Kontakt mit Batteriesäure und Batteriegasen vermeiden. – Funken oder offene Flammen von der Batterie fern halten. Laden nur in gut belüfteten Räumen. –...

  • Seite 114: Batterie Einbauen

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR – Minuskabel der Batterie abklemmen.  – Pluskabel der Batterie abklemmen.  – Batterie samt Batteriehülle aus dem Batteriefach nehmen.  Info Motorrad nie mit entladener Batterie oder ohne Batterie betreiben. In beiden Fällen können elektrische Bauteile und Sicherheitsvorrichtungen beschädigt werden.

  • Seite 115: Batterie Laden

    Wasser ausspülen und einen Arzt aufsuchen. Warnung Umweltgefährdung Bauteile und Säure der Batterie belasten die Umwelt. – Batterien nicht in den Hausmüll werfen. Entsorgen Sie eine defekte Batterie umweltgerecht. Geben Sie die Batterie bei Ihrem KTM-Händler oder bei einer Rücknahmestelle für Altbatterien ab.
  • Seite 116 Die Batterie ist wartungsfrei, das heißt die Kontrolle des Säurestandes entfällt. Wenn die Batterie nicht mit dem KTM Batterieladegerät geladen wird, ist die Batterie zur Ladung auszubauen. Durch Überspan- nung können sonst elektronische Bauteile beschädigt werden. Batterie laut Angaben auf dem Batteriegehäuse laden.
  • Seite 117 WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR – Pluskabel des Ladegerätes an die Pluspolverlängerung und Minuskabel an einer  blanken Stelle das Motors anklemmen. Ladegerät einschalten.  Batterieladegerät (58429074000) Zusätzlich können Sie mit diesem Ladegerät Ruhespannung, Startfähigkeit der Batterie und den Generator testen. Außerdem ist mit diesem Gerät ein Überladen der Batterie unmöglich.

  • Seite 118: Rechten Unterfahrschutz Ausbauen

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Rechten Unterfahrschutz ausbauen 9.46 – Schrauben entfernen. Rechten Unterfahrschutz abnehmen.   100581-10 Rechten Unterfahrschutz einbauen 9.47 – Rechten Unterfahrschutz positionieren. Schrauben montieren und festziehen.   Vorgabe Restliche Schrauben Fahrgestell 10 Nm 100581-11...

  • Seite 119: Hauptsicherung Wechseln

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Hauptsicherung wechseln 9.48 Warnung Brandgefahr Durch die Verwendung falscher Sicherungen kann die elektrische Anlage überlastet werden. – Nur Sicherungen mit der vorgeschriebenen Ampere-Zahl verwenden. Sicherungen niemals überbrücken oder instandsetzen. Info Die Hauptsicherung befindet sich im Startrelais unter dem rechten Unterfahrschutz. –...
  • Seite 120 Info Eine defekte Sicherung erkennen Sie am unterbrochenen Schmelzdraht  Im Startrelais steckt eine Ersatzsicherung  Mit der Hauptsicherung sind außer der ABS-Einheit alle Stromverbraucher des Fahrzeuges abgesichert. (990 Adventure R) 100584-10 – Defekte Hauptsicherung entfernen.  Info Eine defekte Sicherung erkennen Sie am unterbrochenen Schmelzdraht ...

  • Seite 121: Sicherungen Abs Wechseln (990 Adventure)

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Sicherungen ABS wechseln (990 Adventure) 9.49 Warnung Brandgefahr Durch die Verwendung falscher Sicherungen kann die elektrische Anlage überlastet werden. – Nur Sicherungen mit der vorgeschriebenen Ampere-Zahl verwenden. Sicherungen niemals überbrücken oder instandsetzen. Info Zwei Sicherungen für das ABS befinden sich unter dem rechten Unterfahrschutz. Mit diesen beiden Sicherungen sind die Rückför- derpumpe und die Hydraulikeinheit des ABS abgesichert.

  • Seite 122: Sicherungen Im Sicherungskasten Wechseln

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Tipp Neue Ersatzsicherung in das Ablagefach einsetzen, um sie bei Bedarf verfüg- bar zu haben. Sicherung der ABS‑Rückförderpumpe wechseln: – Schutzkappe abnehmen und Sicherung entfernen.   Info Eine Ersatzsicherung befindet sich neben dem Sicherungskasten im Ablage- fach.
  • Seite 123 WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Info Der Sicherungskasten mit den Sicherungen der restlichen Stromverbraucher befindet sich im Ablagefach. – Alle Verbraucher ausschalten und Motor abstellen. – Ablagefach öffnen. ( S. 38) – Sicherungskastendeckel abnehmen.  100587-10 – Defekte Sicherung entfernen. Vorgabe Sicherung IGNITION, FUEL PUMP - 10A - Zündung, Kraftstoffpumpe, Wegfahrsperre, Alarmanlage (optional)
  • Seite 124 WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR (990 Adventure) Sicherung ABS, OPTIONAL - 10A - ABS (990 Adventure R) Sicherung ABS, OPTIONAL - nicht belegt (990 Adventure) – Ersatzsicherung in passender Stärke einsetzen. Sicherung (58011109110) ( S. 188) Sicherung (58011109115) ( S. 189)

  • Seite 125: Seitenverkleidung Vorne Ausbauen

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR – Funktion des Stromverbrauchers kontrollieren. – Sicherungskastendeckel schließen. – Ablagefach schließen. ( S. 38) Seitenverkleidung vorne ausbauen 9.51 Info Die Arbeitsschritte sind links und rechts gleich. – Schrauben entfernen.  – Seitenverkleidung oben vorsichtig nach außen schwenken und Steckverbinder der ...

  • Seite 126: Scheinwerfermaske Mit Scheinwerfer Ausbauen

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR – Seitenverkleidung unten am Kraftstofftank aufsetzen und schräg halten.  – Überlaufschlauch des Kraftstofftanks auf den Anschluss stecken. – Steckverbinder der Blinkerkabel verbinden und Seitenverkleidung oben zum Fahrzeug schwenken. – Schrauben mit Scheiben montieren und festziehen. ...

  • Seite 127: Scheinwerfermaske Mit Scheinwerfer Einbauen

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR – Steckverbindung trennen.  – Scheinwerfermaske auf einem weichen Tuch ablegen, damit der Scheinwerfer und die Verkleidungsscheibe nicht beschädigt werden. 100591-10 Scheinwerfermaske mit Scheinwerfer einbauen 9.54 – Steckverbindung anschließen.  – Funktion der Beleuchtung kontrollieren. –...

  • Seite 128: Abblendlichtlampe Wechseln

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR – Scheinwerfermaske mit Scheinwerfer ausbauen. ( S. 124) – Gummikappe entfernen und Steckverbindung trennen.   100594-10 – Federbügel aushängen und Lampe aus dem Scheinwerfer nehmen.  – Neue Lampe im Scheinwerfer positionieren und Federbügel einhängen. Fernlicht (H3 / Sockel PK22s) ( S.

  • Seite 129: Begrenzungslichtlampe Im Scheinwerfer Wechseln

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR – Scheinwerfermaske mit Scheinwerfer ausbauen. ( S. 124) – Gummikappe entfernen und Stecker von der Lampe abziehen.   100592-10 – Federbügel aushängen und Lampe aus dem Scheinwerfer nehmen.  – Neue Lampe im Scheinwerfer positionieren und Federbügel einhängen. Abblendlicht (H7 / Sockel PX26d) ( S.

  • Seite 130: Blinkerlampe Wechseln

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR – Scheinwerfermaske mit Scheinwerfer ausbauen. ( S. 124) – Fassung aus dem Scheinwerfer ziehen und Lampe aus der Fassung ziehen.   – Neue Lampe in die Fassung stecken und Fassung in den Scheinwerfer stecken. Begrenzungslicht (W5W / Sockel W2,1x9,5d) ( S.

  • Seite 131: Rücklichtlampe Wechseln

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Blinker (RY10W / Sockel BAU15s) ( S. 189) – Blinker auf Funktion kontrollieren. – Streuscheibe positionieren. Info Die Nase an der Ausnehmung einhängen.   – Schraube einsetzen und zuerst gegen den Uhrzeigersinn drehen, bis sie mit einem klei- nen Ruck in den Gewindegang einrastet.

  • Seite 132: Bremslichtlampe Wechseln

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR – Lampenfassungen aus dem Rücklicht ziehen.  – Lampen aus den Fassungen ziehen.  – Neue Lampen in die Fassungen stecken. Rücklicht (WR5W / Sockel W2,1x9,5d) ( S. 189) – Lampenfassungen in das Rücklicht stecken. –...

  • Seite 133: Scheinwerfereinstellung Kontrollieren

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR – Lampenfassung bis zum Anschlag gegen den Uhrzeigersinn drehen und aus dem  Rücklicht nehmen. – Lampe leicht in die Fassung drücken, ca. 30° gegen den Uhrzeigersinn drehen und  aus der Fassung ziehen. – Neue Lampe leicht in die Fassung drücken und bis zum Anschlag im Uhrzeigersinn dre- hen.

  • Seite 134: Leuchtweite Des Scheinwerfers Einstellen

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR – Abblendlicht einschalten. Scheinwerfereinstellung kontrollieren. Die Hell-Dunkelgrenze muss beim einsatzfertigen Motorrad mit Fahrer, eventuellem Gepäck und Beifahrer, genau auf der unteren Markierung liegen. » Wenn die Hell-Dunkelgrenze nicht mit der Vorgabe übereinstimmt: – Leuchtweite des Scheinwerfers einstellen. ( S.

  • Seite 135: Zündschlüssel Aktivieren/Deaktivieren

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Zündschlüssel aktivieren/deaktivieren 9.63 Info Der orange Programmierschlüssel darf ausschließlich zum Aktivieren/Deaktivieren verwendet werden! Bei Verlust bzw. Ersatz eines schwarzen Zündschlüssel müssen die einzelnen schwarzen Zündschlüssel mit dem orangen Program- mierschlüssel aktiviert bzw. deaktiviert werden. Dadurch wird auch eine unbefugte Inbetriebnahme des Fahrzeuges mit dem verlo- renen schwarzen Zündschlüssel verhindert.
  • Seite 136 WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR – Zündung ausschalten, dazu den schwarzen Zündschlüssel in die Stellung drehen. – Schwarzen Zündschlüssel abziehen. – Orangen Programmierschlüssel ins Zündschloss stecken. – Zündung einschalten, dazu den orangen Programmierschlüssel in die Stellung drehen. FI Warnlampe (MIL) geht an, wieder aus und beginnt zu blinken. Kontrolllampe Wegfahrsperre geht an, kurz aus und blinkt entsprechend der Anzahl der funktionsfähigen schwarzen Zündschlüssel einschließlich des oran-...
  • Seite 137 WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR FI Warnlampe (MIL) geht an, wieder aus und beginnt zu blinken. Kontrolllampe Wegfahrsperre geht an, kurz aus und blinkt entsprechend der Anzahl der funktionsfähigen schwarzen Zündschlüssel einschließlich des orangen Programmierschlüssels. In diesen Fall einmal, da alle schwarzen Zünd- schlüssel deaktiviert sind.

  • Seite 138: Ablagefach Abnehmen Und Zur Seite Hängen

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR – Schwarzen Zündschlüssel abziehen. – Sollen weitere Zündschlüssel aktiviert werden, sind die letzten 4 Arbeitsschritte mit dem jeweiligen Zündschlüssel zu wiederholen. – Orangen Programmierschlüssel ins Zündschloss stecken. – Zündung einschalten, dazu den orangen Programmierschlüssel in die Stellung drehen.

  • Seite 139: Ablagefach Einbauen

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Ablagefach einbauen 9.65 – Tuch entfernen und Ablagefach positionieren. – Schrauben montieren und festziehen.  – Ablagefach schließen. ( S. 38) – Sitzbank montieren. ( S. 68) 100616-10 Linken Kraftstofftank ausbauen 9.66 Gefahr Brandgefahr Kraftstoff ist leicht entflammbar. –...
  • Seite 140 WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR – Alle Verbraucher ausschalten und Motor abstellen. – Fahrzeug am Mittelständer aufbocken. ( S. 66) – Rändelschrauben an beiden Kraftstoffhähnen bis zum Anschlag im Uhrzeigersinn dre- hen. – Seitenverkleidung vorne ausbauen. ( S. 123) – Ablagefach abnehmen und zur Seite hängen.

  • Seite 141: Linken Kraftstofftank Einbauen

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Linken Kraftstofftank einbauen 9.67 Gefahr Brandgefahr Kraftstoff ist leicht entflammbar. – Fahrzeug nicht in der Nähe von offenen Flammen bzw. brennenden Zigaretten tanken und den Motor immer abstellen. Darauf achten, dass kein Kraftstoff insbesondere auf heiße Teile des Fahrzeugs verschüttet wird. Verschütteten Kraftstoff sofort aufwi- schen.

  • Seite 142: Kühlsystem

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR – Kraftstofftank etwas anheben und an der oberen Halterung einhängen. – Schrauben montieren und festziehen.  Vorgabe Schraube Kraftstofftank 15 Nm – Ablagefach einbauen. S. 137) – Seitenverkleidung vorne einbauen. ( S. 123) – Rändelschrauben an beiden Kraftstoffhähnen bis zum Anschlag gegen den Uhrzeiger- sinn drehen.

  • Seite 143: Kühlflüssigkeitsstand Im Ausgleichsbehälter Kontrollieren

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Die Kühlung erfolgt durch den Fahrtwind und einen Kühlerlüfter , der über einen Ther-  moschalter gesteuert wird. Je niedriger die Geschwindigkeit, desto geringer die Kühlwirkung. Ebenso verringern schmutzige Kühlrippen die Kühlwirkung. Durch die Wärmeausdehnung wird der überschüssige Teil der Kühlflüssigkeit in den Aus- 0 0 2 gleichsbehälter geleitet.
  • Seite 144 WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Warnung Vergiftungsgefahr Kühlflüssigkeit ist giftig und gesundheitsschädlich. – Kühlflüssigkeit nicht mit Haut, Augen und Kleidung in Berührung bringen. Bei Augenkontakt sofort mit Wasser spülen und einen Arzt aufsuchen. Kontaktierte Hautstellen sofort mit Wasser und Seife reinigen. Wurde Kühlflüssigkeit verschluckt sofort einen Arzt aufsuchen.

  • Seite 145: Kühlflüssigkeitsstand Im Kühler Kontrollieren

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Alternativ 2 Kühlflüssigkeit (gebrauchsfertig gemischt) ( S. 201) – Verschluss vom Ausgleichsbehälter montieren. Kühlflüssigkeitsstand im Kühler kontrollieren 9.70 Warnung Verbrühungsgefahr Kühlflüssigkeit wird beim Betrieb des Motorrades sehr heiß und steht unter Druck. – Kühler, Kühlerschläuche und sonstige Bauteile des Kühlsystems nicht bei betriebswarmem Motor öffnen. Motor und Kühlsys- tem abkühlen lassen.
  • Seite 146 WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Bedingung Motor ist kalt. – Kühlerverschluss abnehmen.  – Kühlflüssigkeitsstand im Kühler kontrollieren. Der Kühler muss vollständig gefüllt sein. » Wenn der Kühlflüssigkeitsstand nicht mit Vorgabe übereinstimmt: Kühlflüssigkeitsverlust: < 0,50 l – Kühlsystem auf Dichtheit kontrollieren. 100610-10 Info Motorrad nicht in Betrieb nehmen!

  • Seite 147: Frostschutz Kontrollieren

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Frostschutz kontrollieren 9.71 Warnung Verbrühungsgefahr Kühlflüssigkeit wird beim Betrieb des Motorrades sehr heiß und steht unter Druck. – Kühler, Kühlerschläuche und sonstige Bauteile des Kühlsystems nicht bei betriebswarmem Motor öffnen. Motor und Kühlsys- tem abkühlen lassen. Bei Verbrühung die Stellen sofort unter kaltes Wasser halten. Warnung Vergiftungsgefahr Kühlflüssigkeit ist giftig und gesundheitsschädlich.

  • Seite 148: Kühlflüssigkeit Ablassen

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR – Kühlerverschluss und Verschluss vom Ausgleichsbehälter montieren. Kühlflüssigkeit ablassen 9.72 Warnung Verbrühungsgefahr Kühlflüssigkeit wird beim Betrieb des Motorrades sehr heiß und steht unter Druck. – Kühler, Kühlerschläuche und sonstige Bauteile des Kühlsystems nicht bei betriebswarmem Motor öffnen. Motor und Kühlsys- tem abkühlen lassen.

  • Seite 149: Kühlsystem Befüllen/Entlüften

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR – Geeignetes Gefäß unter den Motor bereitstellen. – Schraube entfernen.  – Kühlflüssigkeit vollständig ablaufen lassen. – Schraube mit neuem Dichtring montieren und festziehen.  Vorgabe Schraube Wasserpumpendeckel 10 Nm 100611-10 Kühlsystem befüllen/entlüften 9.73 Warnung Vergiftungsgefahr Kühlflüssigkeit ist giftig und gesundheitsschädlich.
  • Seite 150 WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR – Sicherstellen, dass die Ablassschrauben am Kühler und Wasserpumpendeckel festgezo- gen sind. – Entlüftungsschraube entfernen.  100613-10 – Fahrzeug in die abgebildete Lage bringen und gegen Wegrollen sichern. Der Höhenun- terschied muss erreicht werden.  Vorgabe Höhenunterschied 50 cm...
  • Seite 151 WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR – Kühlflüssigkeitsstand im Ausgleichsbehälter kontrollieren. ( S. 141) Gefahr Vergiftungsgefahr Auspuffgase sind giftig und können zu Bewusstlosigkeit und/oder zum Tode führen. – Beim Betrieb des Motors stets für ausreichende Belüftung sorgen, Motor nicht in einem geschlossenen Raum starten oder laufen lassen ohne eine geeignete Absauganlage.

  • Seite 152: Kühlerschutzgitter Ausbauen

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Kühlerschutzgitter ausbauen 9.74 – Schrauben entfernen und Kühlerschutzgitter abnehmen.   100641-10 – Muttern vom Kühler abziehen.  Tipp Schrauben in die Bohrungen des Kühlerschutzgitters stecken und Muttern mon- tieren. So sind alle nötigen Teile bei Bedarf griffbereit. 100642-10...

  • Seite 153: Kühlerschutzgitter Einbauen

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Kühlerschutzgitter einbauen 9.75 – Muttern auf die Laschen des Kühlers stecken.   0 0 2 0 0 1 – Kühlerschutzgitter unten an den Bohrungen einhängen oben zum Kühler schwen-   0 0 3 ken.

  • Seite 154: Flüssigkeitsstand Der Hydraulischen Kupplung Kontrollieren/Berichtigen

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Flüssigkeitsstand der hydraulischen Kupplung kontrollieren/berichtigen 9.77 Info Der Flüssigkeitsstand steigt mit zunehmendem Verschleiß der Kupplungsbelaglamellen. Keine Bremsflüssigkeit verwenden. – Den am Lenker montierten Vorratsbehälter der hydraulischen Kupplung in waagrechte Position bringen. – Schrauben entfernen.  –...

  • Seite 155: Gasbowdenzugspiel Kontrollieren

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Gasbowdenzugspiel kontrollieren 9.78 – Lenker in Geradeausstellung bringen. Gasdrehgriff leicht hin und her bewegen und das Gasbowdenzugspiel ermitteln. Gasbowdenzugspiel 3… 5 mm » Wenn das Gasbowdenzugspiel nicht mit der Vorgabe übereinstimmt: – Gasbowdenzugspiel einstellen. S. 154) Gefahr Vergiftungsgefahr Auspuffgase sind giftig und können zu Bewusstlosigkeit und/oder zum Tode führen.

  • Seite 156: Gasbowdenzugspiel Einstellen

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Gasbowdenzugspiel einstellen 9.79 – Lenker in Geradeausstellung bringen. – Drosselklappensteller mit dem KTM-Diagnosetool in die Grundstellung bringen. – Kontermutter lösen.  – Gasbowdenzugspiel mit der Einstellschraube einstellen.  Vorgabe Gasbowdenzugspiel 3… 5 mm – Kontermutter festziehen.

  • Seite 157: Motoröl Und Ölfilter Wechseln, Ölsiebe Reinigen

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR – Motor abstellen. – Ölmessstab herausschrauben, mit einem Tuch abwischen und wieder ganz  einschrauben. Ölmessstab herausschrauben und Motorölstand ablesen. Der Motorölstand muss sich zwischen der MIN und der MAX Markierung des Ölmess- stabes befinden. »...
  • Seite 158 WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Info Das Motoröl ist bei betriebswarmem Motor abzulassen. – Unterfahrschutz ausbauen. S. 109) – Linken Kraftstofftank ausbauen. S. 137) – Geeignetes Gefäß unter dem Motor bereitstellen. – Ölablassschraube mit Magnet und Dichtring entfernen.  – Motoröl aus dem Motor vollständig ablaufen lassen.
  • Seite 159 WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR – Fahrzeug vom Mittelständer nehmen. ( S. 67) – Fahrzeug am Seitenständer abstellen. – Geeignetes Gefäß unter dem Motor bereitstellen. – Ölablassschraube entfernen.  – Motoröl aus dem Öltank vollständig ablaufen lassen. – Schrauben entfernen und Ölleitung zur Seite schwenken.

  • Seite 160: Ölfilter Ausbauen

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR – Ölablassschraube mit Magnet und neuem Dichtring montieren und festziehen.  Vorgabe Ölablassschraube mit Magnet M22x1,5 35 Nm – Ölsieb mit der Markierung TOP nach oben in das Motorgehäuse schieben.  – Formring im Deckel auf Beschädigungen und korrekten Sitz kontrollieren.
  • Seite 161 WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Warnung Umweltgefährdung Problemstoffe verursachen Umweltschäden. – Öle, Fette, Filter, Kraftstoffe, Reinigungsmittel, Bremsflüssigkeit usw. ordnungsgemäß laut geltenden Vorschriften entsorgen. Bedingung Unterfahrschutz ausgebaut. – Geeignetes Gefäß unter dem Motor bereitstellen. – Schrauben entfernen. Ölfilterdeckel mit O-Ring abnehmen.  ...

  • Seite 162: Ölfilter Einbauen

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Ölfilter einbauen 9.84 – Ölfilter einsetzen.  – O-Ring des Ölfilterdeckels ölen. Ölfilterdeckel montieren.  – Schrauben montieren und festziehen. Vorgabe Restliche Schrauben Motor 6 Nm 100631-10 Motoröl einfüllen 9.85 Info Zu wenig Motoröl oder qualitativ minderwertiges Öl führt zu vorzeitigem Verschleiß des Motors. –...
  • Seite 163 WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Motoröl (1.Teil- 2,50 l Außentemperatur: Motoröl (SAE menge) ca. < 0 °C 5W/40) S. 202) – Ölmessstab montieren. – Fahrzeug am Mittelständer aufbocken. ( S. 66) Gefahr Vergiftungsgefahr Auspuffgase sind giftig und können zu Bewusstlosigkeit und/oder zum Tode führen. –...

  • Seite 164: Motoröl Nachfüllen

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Motoröl nachfüllen 9.86 Info Zu wenig Motoröl oder qualitativ minderwertiges Öl führt zu vorzeitigem Verschleiß des Motors. Der Motorölstand muss bei betriebswarmem Motor korrigiert werden. – Ölmessstab entfernen und Motoröl bis zur MAX Markierung einfüllen. ...

  • Seite 165: Steckerverbindung Zündkurve

    WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Steckerverbindung Zündkurve 9.87 Die Steckerverbindung befindet sich unter der Sitzbank, im Bereich der oberen Feder-  beinbefestigung. Durch Trennen der Steckverbindung, wird eine Zündkurve für Kraftstoff mit weniger als 95 Oktan (ROZ 95 / RON 95 / PON 91) aktiviert. Der Motor verliert dadurch ein wenig an Leis- tung, es wird aber verhindert, dass durch schlechten Kraftstoff Glühzündungen entstehen und ein Motorschaden auftritt.
  • Seite 166 WARTUNGSARBEITEN AN FAHRGESTELL UND MOTOR Zündkurve für Kraftstoff ab 95 Oktan (ROZ 95 / RON 95 / PON 91) aktivieren: – Steckerverbindung zusammenstecken. (Abbildung 100554-10 S. 163)  Steckerverbindung zusammengesteckt – Kraftstoff ab 95 Oktan kann verwendet werden. ( S. 163) –...

  • Seite 167: Blinkcode Wegfahrsperre

    BLINKCODE WEGFAHRSPERRE Blinkcode Kontrolllampe Wegfahr- sperre 12 Kontrolllampe Wegfahrsperre blinkt 1x kurz, 1 Sekunde Pause, 2x kurz Fehlersetzbedingung alle Zündschlüssel nicht aktiviert Blinkcode Kontrolllampe Wegfahr- sperre 13 Kontrolllampe Wegfahrsperre blinkt 1x kurz, 1 Sekunde Pause, 3x kurz Fehlersetzbedingung Fehlfunktion Antenne EWS-Steuergerät Blinkcode Kontrolllampe Wegfahr- sperre 14 Kontrolllampe Wegfahrsperre blinkt 1x kurz, 1 Sekunde Pause, 4x kurz...
  • Seite 168 BLINKCODE WEGFAHRSPERRE Blinkcode Kontrolllampe Wegfahr- sperre 21 Kontrolllampe Wegfahrsperre blinkt 2x kurz, 1 Sekunde Pause, 1x kurz Fehlersetzbedingung EWS-Steuergerät nicht aktiviert Blinkcode Kontrolllampe Wegfahr- sperre 31 Kontrolllampe Wegfahrsperre blinkt 3x kurz, 1 Sekunde Pause, 1x kurz Fehlersetzbedingung Fehlfunktion Verschlüsselungsanfrage vom EFI-Steuergerät zum EWS-Steuergerät Blinkcode Kontrolllampe Wegfahr- sperre 32 Kontrolllampe Wegfahrsperre blinkt 3x kurz, 1 Sekunde Pause, 2x kurz...

  • Seite 169: Blinkcode Motorsteuerung

    BLINKCODE MOTORSTEUERUNG Blinkcode FI Warnlampe (MIL) 45 FI Warnlampe (MIL) blinkt 4x lang, 5x kurz Fehlersetzbedingung Heizung‑Lambdasonde Zylinder 1, Sonde 1 - Unterbrechung/Kurzschluss nach Masse Heizung‑Lambdasonde Zylinder 1, Sonde 1 - Eingangssignal zu hoch Blinkcode FI Warnlampe (MIL) 46 FI Warnlampe (MIL) blinkt 4x lang, 6x kurz Fehlersetzbedingung Heizung‑Lambdasonde Zylinder 2, Sonde 1 - Unterbrechung/Kurzschluss nach Masse Heizung‑Lambdasonde Zylinder 2, Sonde 1 - Eingangssignal zu hoch...
  • Seite 170 BLINKCODE MOTORSTEUERUNG Blinkcode FI Warnlampe (MIL) 12 FI Warnlampe (MIL) blinkt 1x lang, 2x kurz Fehlersetzbedingung Temperatursensor‑Kühlflüssigkeit - Eingangssignal zu niedrig Temperatursensor‑Kühlflüssigkeit - Eingangssignal zu hoch Blinkcode FI Warnlampe (MIL) 06 FI Warnlampe (MIL) blinkt 6x kurz Fehlersetzbedingung Drosselklappensensor Kreis A - Eingangssignal zu niedrig Drosselklappensensor Kreis A - Eingangssignal zu hoch Blinkcode FI Warnlampe (MIL) 17 FI Warnlampe (MIL) blinkt 1x lang, 7x kurz...
  • Seite 171 BLINKCODE MOTORSTEUERUNG Blinkcode FI Warnlampe (MIL) 34 FI Warnlampe (MIL) blinkt 3x lang, 4x kurz Fehlersetzbedingung Einspritzventil Zylinder 2 - Fehlfunktion im Schaltkreis Blinkcode FI Warnlampe (MIL) 07 FI Warnlampe (MIL) blinkt 7x kurz Fehlersetzbedingung Drosselklappensensor Kreis B - Eingangssignal zu niedrig Drosselklappensensor Kreis B - Eingangssignal zu hoch Blinkcode FI Warnlampe (MIL) 02 FI Warnlampe (MIL) blinkt 2x kurz...
  • Seite 172 BLINKCODE MOTORSTEUERUNG Blinkcode FI Warnlampe (MIL) 54 FI Warnlampe (MIL) blinkt 5x lang, 4x kurz Fehlersetzbedingung Sekundärluftventil - Unterbrechung/Kurzschluss nach Masse Sekundärluftventil - Eingangssignal zu hoch Blinkcode FI Warnlampe (MIL) 49 FI Warnlampe (MIL) blinkt 4x lang, 9x kurz Fehlersetzbedingung Leerlauf‑Regelsystem - Fehlfunktion im Schaltkreis Blinkcode FI Warnlampe (MIL) 24 FI Warnlampe (MIL) blinkt 2x lang, 4x kurz...
  • Seite 173 BLINKCODE MOTORSTEUERUNG Blinkcode FI Warnlampe (MIL) 69 FI Warnlampe (MIL) blinkt 6x lang, 9x kurz Fehlersetzbedingung Drucksensor‑Saugrohr Zylinder 2 - Anschluss undicht Blinkcode FI Warnlampe (MIL) 14 FI Warnlampe (MIL) blinkt 1x lang, 4x kurz Fehlersetzbedingung Drucksensor‑Umgebungsluft - Eingangssignal zu niedrig Drucksensor‑Umgebungsluft - Eingangssignal zu hoch Blinkcode FI Warnlampe (MIL) 41 FI Warnlampe (MIL) blinkt 4x lang, 1x kurz...
  • Seite 174 BLINKCODE MOTORSTEUERUNG Blinkcode FI Warnlampe (MIL) 81 FI Warnlampe (MIL) blinkt 8x lang, 1x kurz Fehlersetzbedingung Steuergerät Wegfahrsperre - Fehlfunktion im Schaltkreis Blinkcode FI Warnlampe (MIL) 11 FI Warnlampe (MIL) blinkt 1x lang, 1x kurz Fehlersetzbedingung Drucksensor‑Saugrohr Zylinder 2 - Eingangssignal zu niedrig Drucksensor‑Saugrohr Zylinder 2 - Eingangssignal zu hoch Blinkcode FI Warnlampe (MIL) 91 FI Warnlampe (MIL) blinkt 9x lang, 1x kurz...

  • Seite 175: Fehlersuche

    – Motor dreht durch, springt aber nicht Kupplung der Kraftstoffschlauchver- Kupplung der Kraftstoffschlauchverbindung bindung nicht zusammengesteckt zusammenstecken. – Steckerverbinder des Kabelstranges Steckerverbindung reinigen und mit Kontakt- oxydiert spray behandeln. – Fehler im Kraftstoffeinspritzsystem Fehlerspeicher mit KTM‑Diagnosetool ausle- sen.
  • Seite 176 Fehler Mögliche Ursache Maßnahme – Motor hat zu wenig Leistung Luftfilter stark verschmutzt Luftfilter wechseln. – Fehler im Kraftstoffeinspritzsystem Fehlerspeicher mit KTM‑Diagnosetool ausle- sen. – Zündkurve für niederoktanigen Kraft- Kraftstoff ab 95 Oktan tanken. stoff aktiviert – Steckerverbindung zusammenstecken. ...
  • Seite 177 S. 119) (990 Adventure) – Raddrehzahl von Vorder- und Hinterrad Anhalten, Zündung ausschalten, erneut starten. stark abweichend – Fehlfunktion im ABS ABS-Fehlerspeicher mit KTM‑Diagnosetool ausle- sen. – hoher Ölverbrauch Motorölstand zu hoch Motorölstand kontrollieren. ( S. 154) – zu dünnflüssiges Motoröl (Viskosität) Motoröl und Ölfilter wechseln, Ölsiebe reini-...

  • Seite 178: Reinigung

    REINIGUNG Motorrad reinigen 13.1 Hinweis Materialschaden Beschädigung und Zerstörung von Bauteilen durch Hochdruckreiniger. – Reinigen Sie das Fahrzeug nie mit einem Hochdruckreiniger oder einem starken Wasserstrahl. Der zu hohe Druck kann in elektrische Bauteile, Steckverbinder, Bowdenzüge, Lager usw. eindringen und Störungen verursachen bzw. zur Zerstörung dieser Teile führen. Warnung Umweltgefährdung Problemstoffe verursachen Umweltschäden.
  • Seite 179 REINIGUNG Warnung Unfallgefahr Verminderte Bremswirkung durch nasse oder verschmutzte Bremsen. – Verschmutzte oder nasse Bremsen vorsichtig sauber- bzw. trockenbremsen. – Fahren Sie nach der Reinigung ein kurzes Stück, bis der Motor die Betriebstemperatur erreicht hat und betätigen Sie dabei auch die Bremsen.

  • Seite 180: Konservierung Für Den Winterbetrieb

    KONSERVIERUNG FÜR DEN WINTERBETRIEB Konservierung für den Winterbetrieb 14.1 Info Wird das Motorrad auch im Winter benutzt, muss mit Salzstreuung auf den Straßen gerechnet werden. Es müssen daher Vorkehrun- gen gegen das aggressive Streusalz getroffen werden. Wurde das Fahrzeug im Streusalz betrieben, ist es mit kaltem Wasser zu reinigen. Warmes Wasser würde die Salzwirkung verstär- ken.

  • Seite 181: Lagerung

    LAGERUNG Lagerung 15.1 Info Wenn Sie das Motorrad für längere Zeit stilllegen wollen, sollten Sie folgende Maßnahmen durchführen oder durchführen lassen. Kontrollieren Sie vor der Stilllegung des Motorrades alle Teile auf Funktion und Verschleiß. Wenn Servicearbeiten, Reparaturen oder Umbauten notwendig sind, sollten diese während der Stilllegung (geringere Auslastung der Werkstätten) durchgeführt werden. So können Sie lange Wartezeiten in den Werkstätten zu Saisonbeginn vermeiden.

  • Seite 182: Inbetriebnahme Nach Der Lagerung

    LAGERUNG Inbetriebnahme nach der Lagerung 15.2 – Fahrzeug vom Mittelständer nehmen. ( S. 67) – Batterie laden. S. 113) – Batterie einbauen. S. 112) – Uhrzeit einstellen. ( S. 29) – Kraftstoff tanken. ( S. 59) – Überprüfungen vor jeder Inbetriebnahme durchführen. ( S.

  • Seite 183: Technische Daten - Motor

    TECHNISCHE DATEN - MOTOR Bauart 2-Zylinder 4-Takt Otto-Motor, 75° V-Anordnung, flüssigkeitsge- kühlt Hubraum 999 cm³ 62,4 mm Bohrung 101 mm Verdichtung 11,5:1 Steuerung DOHC, 4 Ventile pro Zylinder, Antrieb über Kette Ventil - Durchmesser Auslass 33 mm Einlass 38 mm Ventilspiel Auslass bei: 20 °C 0,25…...

  • Seite 184: Füllmenge - Motoröl

    TECHNISCHE DATEN - MOTOR 4. Gang 20:27 5. Gang 24:27 6. Gang 27:26 Gemischaufbereitung elektronisch gesteuerte Kraftstoffeinspritzung Zündanlage kontaktlos gesteuerte vollelektronische Zündanlage mit digitaler Zündverstellung Generator 12 V, 450 W Zündkerze NGK LKAR8BI9 Elektrodenabstand Zündkerze 0,8 mm Kühlung Flüssigkeitskühlung, permanente Umwälzung der Kühlflüssigkeit durch Wasserpumpe Starthilfe E-Starter...

  • Seite 185: Technische Daten - Anzugsdrehmomente Motor

    TECHNISCHE DATEN - ANZUGSDREHMOMENTE MOTOR ® Öldüse 6 Nm Loctite 243™ – Schlauchschelle Ansaugflansch 1,5 Nm – Restliche Schrauben Motor 6 Nm ® Schraube Arretierhebel 6 Nm Loctite 243™ ® Schraube Gangerkennungssensor 3 Nm Loctite 243™ ® Schraube Lagersicherung 6 Nm Loctite 243™...
  • Seite 186 TECHNISCHE DATEN - ANZUGSDREHMOMENTE MOTOR – Schraube Ventildeckel 10 Nm – Schraube Wasserpumpendeckel 10 Nm ® Schraube Wasserpumpenrad 10 Nm Loctite 243™ – Stiftschraube Zylinderkopf in Motorge- 10 Nm häuse ® Stiftschraube Zylinderkopf in Zylinder Loctite 243™ ® Unterdruckanschluss 5 Nm Loctite 243™...
  • Seite 187 TECHNISCHE DATEN - ANZUGSDREHMOMENTE MOTOR Mutter Zylinderkopf am Kettenschacht 1. Stufe geölt mit Motoröl 25 Nm 2. Stufe 38 Nm ® Schraube Zylinderkopf 1. Stufe Loctite 243™ 25 Nm 2. Stufe 38 Nm – Stiftschraube Zylinderkopf in Motorge- 20 Nm häuse –...
  • Seite 188 TECHNISCHE DATEN - ANZUGSDREHMOMENTE MOTOR ® Einschraubstutzen Kühlsystem M20x1,5 10 Nm Loctite ® Mutter Ausgleichswelle M20x1,5 120 Nm Loctite 243™ ® Mutter Kettenritzel M20x1,5 100 Nm Loctite 243™ ® Mutter Kupplungsmitnehmer M22x1,5 130 Nm Loctite 243™ – Ölablassschraube mit Magnet M22x1,5 35 Nm –...

  • Seite 189: Technische Daten - Fahrgestell

    Gabel WP Suspension Up Side Down 4860 MXMA PA Federbein WP Suspension PDS 5018 DCC PA Federweg (990 Adventure) vorne 210 mm Federweg (990 Adventure R) vorne 265 mm Federweg (990 Adventure) hinten 210 mm Federweg (990 Adventure R) hinten...
  • Seite 190 Bodenfreiheit unbelastet (990 Adventure) 261 mm Bodenfreiheit unbelastet (990 Adventure R) 316 mm Gewicht ohne Kraftstoff ca. (990 Adventure) 209 kg Gewicht ohne Kraftstoff ca. (990 Adventure R) 207 kg Höchstzulässige Achslast vorne 200 kg Höchstzulässige Achslast hinten 250 kg Höchstzulässiges Gesamtgewicht...

  • Seite 191: Lampenbestückung

    TECHNISCHE DATEN - FAHRGESTELL Sicherung 58011109115 15 A Sicherung 58011109125 25 A Sicherung 58011109130 30 A Sicherung 58011109140 40 A Lampenbestückung 18.1 Abblendlicht H7 / Sockel PX26d 12 V 55 W Fernlicht H3 / Sockel PK22s 12 V 55 W Begrenzungslicht W5W / Sockel W2,1x9,5d 12 V...

  • Seite 192: Reifen

    150/70 B 18 M/C 70Q M+S TT Alternativbereifung bis max.: 160 km/h Continental TKC 80 Continental TKC 80 Weitere Informationen finden Sie im Bereich Service unter: http://www.ktm.com Füllmenge - Kraftstoff 18.3 Kraftstofftankinhalt gesamt ca. 20 l Superkraftstoff bleifrei (ROZ 95) ( S.

  • Seite 193: Technische Daten - Gabel

    TECHNISCHE DATEN - GABEL 990 Adventure 19.1 Gabelartikelnummer 14.18.7E.24 WP Suspension Up Side Down 4860 MXMA PA Gabel Druckstufendämpfung Komfort 20 Klicks Standard 15 Klicks Sport 10 Klicks volle Nutzlast 10 Klicks Zugstufendämpfung Komfort 23 Klicks Standard 18 Klicks Sport 13 Klicks volle Nutzlast 13 Klicks...

  • Seite 194: 990 Adventure R

    TECHNISCHE DATEN - GABEL Luftkammerlänge −20 Gabelöl 655 ml Gabelöl (SAE 5) ( S. 200) 990 Adventure R 19.2 Gabelartikelnummer 14.18.7E.25 Gabel WP Suspension Up Side Down 4860 MXMA PA Druckstufendämpfung Komfort 20 Klicks Standard 15 Klicks Sport 10 Klicks...
  • Seite 195 TECHNISCHE DATEN - GABEL mittel (Standard) 4,8 N/mm hart 5,0 N/mm Gabellänge 935 mm Luftkammerlänge −20 Gabelöl 655 ml Gabelöl (SAE 5) ( S. 200)

  • Seite 196: Technische Daten - Federbein

    TECHNISCHE DATEN - FEDERBEIN 990 Adventure 20.1 Federbeinartikelnummer 12.18.7E.08 WP Suspension PDS 5018 DCC PA Federbein Druckstufendämpfung Low Speed Komfort 25 Klicks Standard 20 Klicks Sport 15 Klicks volle Nutzlast 15 Klicks Druckstufendämpfung High Speed Komfort 2 Umdrehungen Standard 1,5 Umdrehungen Sport 1 Umdrehung volle Nutzlast...

  • Seite 197: 990 Adventure R

    225 mm Gasdruck 10 bar Statischer Durchhang 25 mm Einbaulänge 372 mm Stoßdämpferöl ( S. 202) SAE 2,5 990 Adventure R 20.2 Federbeinartikelnummer 12.18.7E.09 Federbein WP Suspension PDS 5018 DCC PA Druckstufendämpfung Low Speed Komfort 25 Klicks Standard 20 Klicks...
  • Seite 198 TECHNISCHE DATEN - FEDERBEIN Sport 10 Klicks volle Nutzlast 10 Klicks Federvorspannung - Preload Adjuster Komfort 4 Umdrehungen Standard 4 Umdrehungen Sport 8 Umdrehungen volle Nutzlast 10 Umdrehungen Federrate weich 130 N/mm mittel (Standard) 140 N/mm hart 150 N/mm Federlänge 265 mm Gasdruck 10 bar...

  • Seite 199: Technische Daten - Anzugsdrehmomente Fahrgestell

    TECHNISCHE DATEN - ANZUGSDREHMOMENTE FAHRGESTELL – Schraube Seitenständerschalter 2 Nm ® Schraube Fußbremshebelauftritt 6 Nm Loctite 243™ ® Schraube Halter für Raddrehzahlgeber 4 Nm Loctite 243™ vorne – Schraube Kabelführung Raddrehzahlge- 3 Nm ber hinten – Schraube Kraftstoffstandsgeber 3 Nm –...
  • Seite 200 TECHNISCHE DATEN - ANZUGSDREHMOMENTE FAHRGESTELL – Schraube Kraftstoffpumpe 6 Nm ® Schraube Magnethalter am Seitenstän- 6 Nm Loctite 243™ ® Schraube Raddrehzahlgeber hinten 8 Nm Loctite 243™ – Verschraubung Raddrehzahlgeber vorne 6 Nm – Mutter Krümmer an Zylinderkopf Anzugsreihenfolge: Muttern gleichmäßig anzie- hen.
  • Seite 201 TECHNISCHE DATEN - ANZUGSDREHMOMENTE FAHRGESTELL – Restliche Schrauben Fahrgestell 45 Nm – Schraube Lenkeraufnahme 20 Nm ® Schraube Seitenständer 35 Nm Loctite 243™ ® Schraube Seitenständeraufnahmeblech 40 Nm Loctite 243™ ® Schraube Seitenständerkonsole 45 Nm Loctite 243™ ® Mutter Kettenradschraube M10x1,25 50 Nm Loctite...

  • Seite 202: Betriebsstoffe

    – Vorgabe – Verwenden Sie nur Bremsflüssigkeit welche der angegebenen Norm entspricht (siehe Angaben auf dem Behälter) und die entsprechen- ® den Eigenschaften besitzt. KTM empfiehlt Castrol und Motorex Produkte. Lieferant Castrol – RESPONSE BRAKE FLUID SUPER DOT 4 ®...
  • Seite 203 Kühlflüssigkeit Vorgabe – Nur geeignete Kühlflüssigkeit verwenden (auch in Ländern mit hohen Temperaturen). Bei minderwertigen Frostschutzmitteln kann es ® zu Korrosion und Schaumbildung kommen. KTM empfiehlt Motorex Produkte. Mischungsverhältnis Gefrierschutz: −25… −45 °C 50 % Korrosions-/Frostschutzmittel 50 % destilliertes Wasser Kühlflüssigkeit (gebrauchsfertig gemischt)
