AUSBAU / ERSETZEN DER
KUPPLUNG
(siehe Abb. 15)
1. E n t f e r n e n S i e d e n K e i l r i e m e n ( A )
wie im Abschnitt Keilriementausch
beschrieben.
2. Entfernen Sie die zentrale Schraube (B)
und ziehen die Kupplung (C) von der
Kurbelwelle.
3. Der Einbau erfolgt in umgekehrter
R e i h e n f o l g e . M o n t i e r e n S i e d e n
Mähdeckkeilriemen wie im Kapitel
Mähdeckriemen Austausch beschrieben.
4. Ziehen Sie die zentrale Schraube (B) mit
einem Drehmoment von 68 NM an. Lassen
Sie den Traktor mit eingeschalteter
Kupplung ca. 15 minuten laufen und
ziehen Sie die Kupplung nochmal mit 68
NM an.
A
C

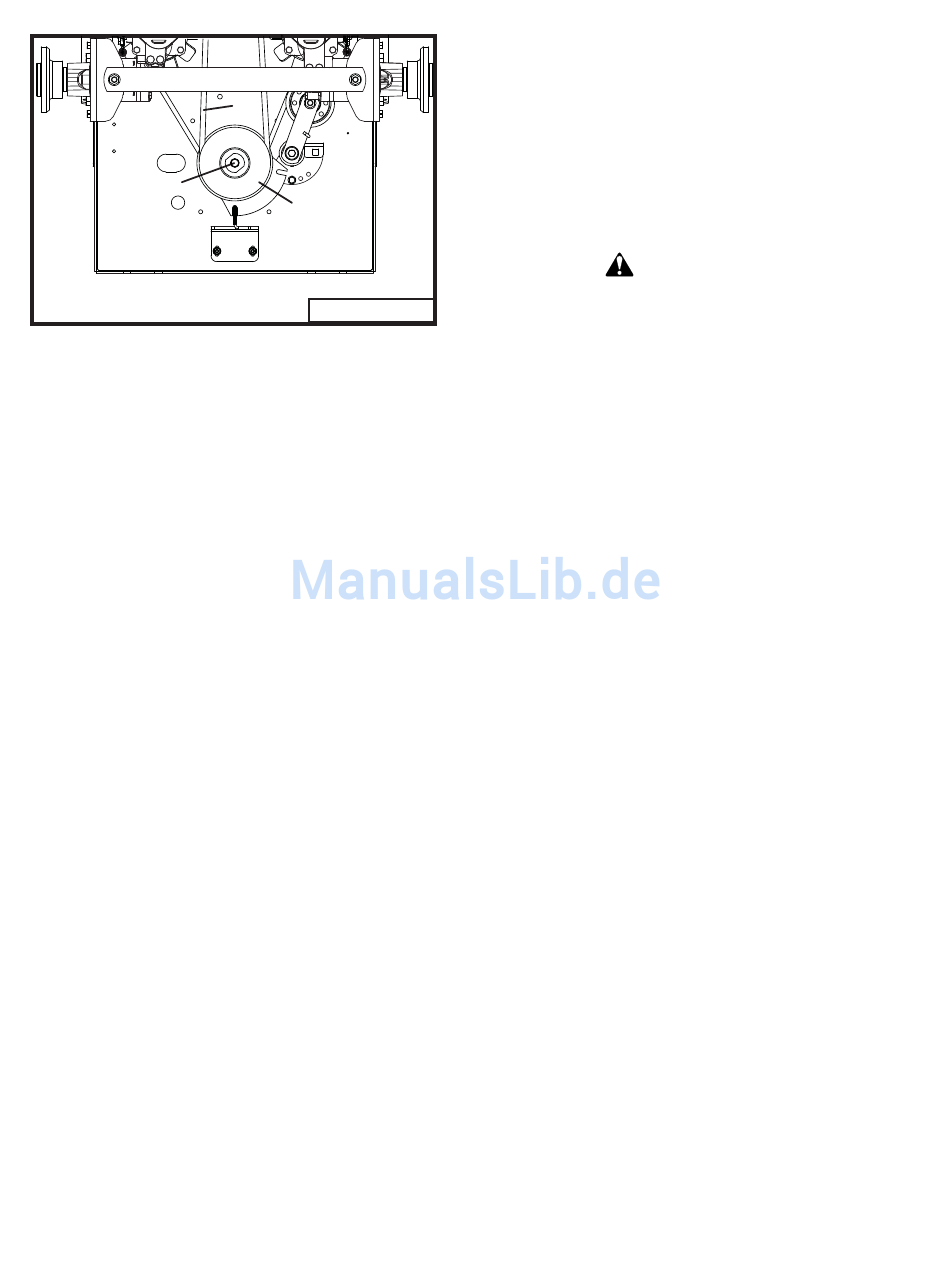

Abb. 15
EINSTELLUNG DER
MÄHDECKSAUSHEBUNG
(siehe Abb. 16 und 17)
B e a c h t e n
S i e :
Schnitthöhenverstellung erfolgt durch
die Aufhängeketten rechts und links am
Mähdeck. Das Mähdeck sollte immer
ausbalanciert sein.
Die Messer sind scharf! Tragen Sie
dicke Handschuhe oder wickeln Sie
etwas um die Schnittkanten der
Messer.
1 Prüfen Sie den Reifenluftdruck an allen 4
Reifen. Wenn nötig stellen Sie den richtigen
Reifenluftdruck ein.
2. Das Mähdeck kann in beliebige Position
gebracht werden. Sind die Messer nicht
mit dem Deck in wage, nehmen Sie noch
keine Einstellungen vor. Das Mähdeck
muss erst von vorn nach hinten und rechts
nach links ausgerichtet werden bevor die
Schnitthöhe eingestellt wird. Lesen Sie
die nachfolgenden Punkte.
3. Bringen Sie das linke und rechte Messer
in wage (siehe Abb. 16).
4. Gibt es einen Höhenunterschied der Messer
von mehr als 0,3 cm müssen Sie Einstel-
lungen vornehmen.
5. Die Einstellschraube (A) befindet sich auf
der Halterung der Aufhängekette (siehe
Abb. 17).
6. Lösen Sie die Schraube (C) und stellen Sie
die Klammer (B) ein.
7. Durch Drehen der Einstellschraube (A)
können Sie die Höhe verstellen. Im Uhrzei-
gersinn zum Anheben; entgegengesetzt
zum Absenken.
8. Stellen Sie die Einstellschraube (A) so ein,
dass sich beide Messer in gleicher Höhe
befinden.
9. Sind die Messer in gleicher Höhe, ziehen
Sie die Schraube (C) fest an.
10. Überprüfen Sie die Aufhängeketten (D),
dass sie fest sind und das Gewicht tragen.
