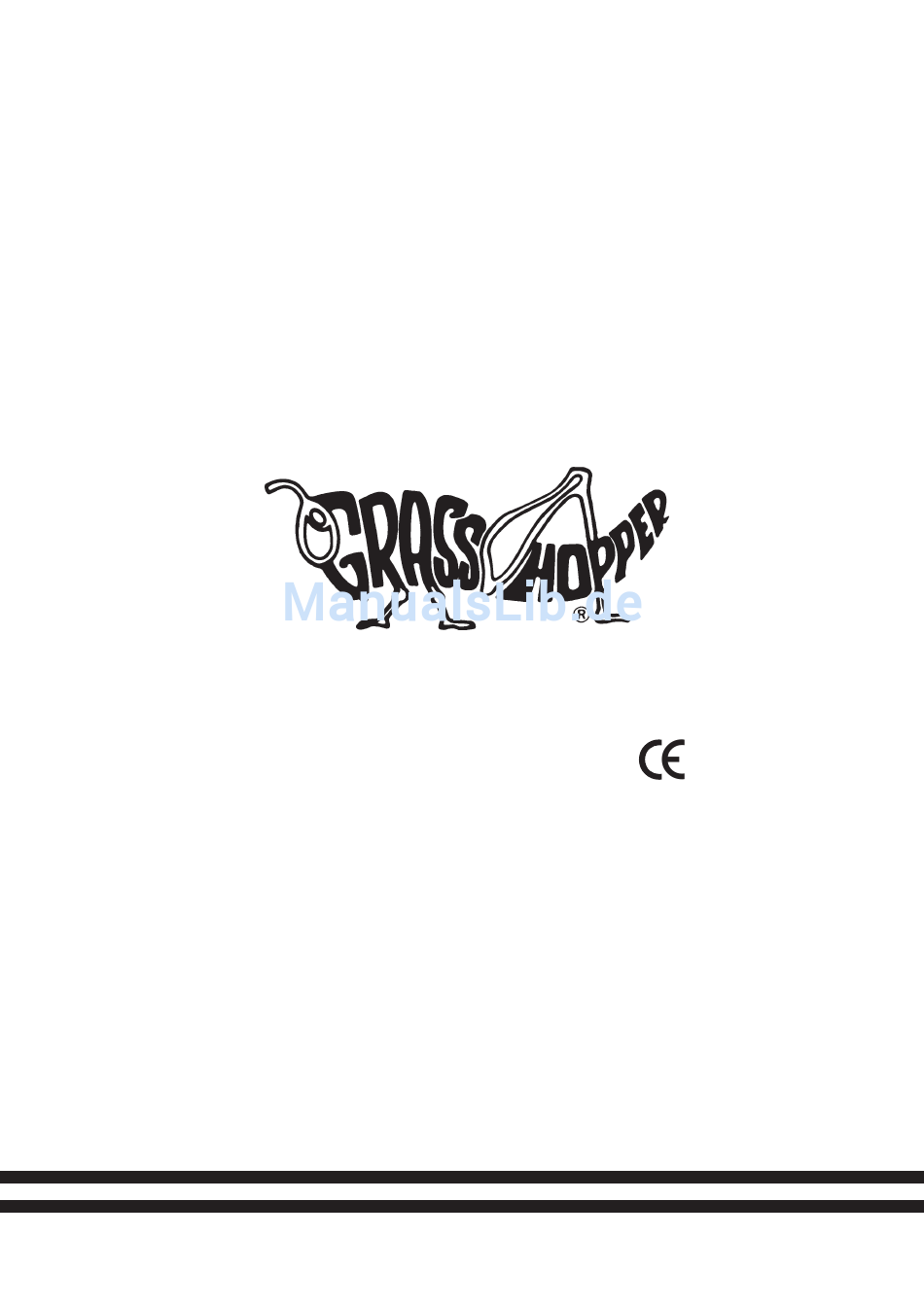

- Seite 1 BEDIENUNGS- ANLEITUNG AUFSITZMÄHER MODELL 618C IMPORTEUR DEUTSCHLAND & ÖSTERREICH: ADOLF TELSNIG Forst- & Gartentechnik Dörnbergstraße 27-29 • 34233 Fuldatal Telefon: +49 (0) 561/98186-0 oder +49 (0) 700/Herkules E-Mail: info@telsnig.de • Homepage: www.telsnig.de Art. 172177-060206...
-
Seite 2: Einleitung
Geben Sie diese Informationen an Ihren Händler weiter um die richtigen Teile zu erhalten. WARNUNG Maschinen mit Verbrennungsmotoren dürfen wegen der damit verbun- denen Vergiftungsgefahr keinesfalls in geschlossenen Räumen in Betrieb Copyright © 2006, 2005 by The Grasshopper Company. All rights reserved. genommen werden. -
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS SEITE TECHNISCHE ANGABEN SICHERHEITSSYMBOLE SICHERHEITSKENNZEICHNUNGEN SICHERHEITSINFORMATIONEN Übung/Schulung ........................8 Vorbereitung ..........................8 Kraftstoff ..........................8-9 Inbetriebnahme ..........................9 Instandhaltung ........................9-10 Lagerung ..........................10 ALLGEMEINE INFORMATIONEN Allgemeine Informationen .......................11 Abmessungen ...........................12 Bolzengröße und Anzug ......................12 INBETRIEBNAHME Bedienelemente und Schalter ....................13 Checkliste vor dem Starten ....................13-14 Motor anlassen .........................14 Anlass-Tipps bei kaltem Wetter ....................14 Unebenes Gelände ........................15... - Seite 4 INHALTSVERZEICHNIS - (FORTSETZUNG) Treibriemen-Feder spannen .....................21 Einstellung Parkbremse ..................... 21-22 Kupplung ausbauen/ersetzen ....................22 Kupplung/Bremse polieren ......................22 Motor-Fehlersuche ........................22 Motor ausbauen ........................22 Elektronikkarte ausbauen ......................22 Lenkhebel-Einstellung ......................23 Fußrastenblock installieren ......................23 SL96 oder SL98 Seriendeck anbauen ..................24 TRANSPORTAUSRÜSTUNG INSTALLIEREN Vorbereitung ..........................25 Montage ...........................25 Feder einstellen ........................25 Heckgewicht-Anforderung ......................25 Demontage des Mähdecks ......................25...
-
Seite 5: Technische Angaben
TECHNISCHE ANGABEN 618C Kohler Command, 2-Zylinder, 4-Takt, luftgekühlt Motor Modell CH18 Leistung 18 PS (13,42 kw) Hubraum 624 c.c. Ladeaggregat 12 VDC 15 amp. Negative Masse Starter Elektrisch Elektrik Sicherheitsschalter 3000 U/min (max.) Nebenantrieb (Zapfwelle) Elektromagnetkupplung Doppel-Hydrogetriebe Getriebe Direktantrieb 2 unabhängige Lenkhebel... -
Seite 6: Sicherheitssymbole
SICHERHEITSSYMBOLE Dieses Symbol bedeutet ACHTUNG! SEIEN VORSICHT SIE AUFMERKSAM! IHRE SICHERHEIT IST BETROFFEN! Bei gefährlichen Arbeiten ist besonde- re Vorsicht geboten. In dieser Bedienungsanleitung wird das Hinweis- WARNUNG zeichen WICHTIG verwendet um zu zeigen, dass Fehler/Störungen beachtet werden müssen, Kennzeichnet potentielle Gefahren. da sonst Schäden an den Geräten entstehen kön- GEFAHR nen. -
Seite 7: Sicherheitskennzeichnungen
SICHERHEITSABBILDUNGEN Bei Beschädigungen sofort ersetzen! WARNUNG UM SCHWERE VERLETZUNGEN ZU VERMEIDEN, VORSICHT VORSICHT BENUTZEN SIE DIE BEDIENELEMENTE LANGSAM, AM HANG IST BESONDERE UM SCHWERE VERLETZUNGEN ZU VERMEIDEN, VORSICHT GEBOTEN LESEN SIE VOR GEBRAUCH DIE BEDIENUNGSANLEITUNG VENTILATORBLÄTTER DIE MASCHINE KANN DEN HANG RUNTER UND BEFOLGEN SIE ALLE SICHERHEITS- UND ROLLEN, WENN SIE NICHT IN BETRIEB IST. -
Seite 8: Arbeiten Sie Sicher - Befolgen Sie Diese Regeln
ARBEITEN SIE SICHER – BEFOLGEN SIE DIESE REGELN tig, dass die Bremsen regelmäßig gewartet Vorsicht und bei Bedarf instandgesetzt werden. • Versichern Sie sich, dass alle Sicher- Die entwickelten und getesteten Si- heitsschalter richtig funktionieren. (siehe cherheitsvorkehrungen dieser Geräte „Inbetriebnahme“) hängen von dem richtigen Gebrauch •... -
Seite 9: Arbeitssicherheit
unebenen Flächen oder nahe Gräben oder ARBEITSSICHERHEIT Zäunen ist besondere Vorsicht geboten und • Lesen Sie den Abschnitt „Arbeitsablauf“ in die ..beibehalten werden. dieser Bedienungsanleitung, bevor Sie die • Fahren Sie langsam an Hängen und in Maschine benutzen. scharfen Kurven um Umkippen und Kon- •... -
Seite 10: Lagerung
SICHERE LAGERUNG • Führen Sie niemals Arbeiten unter der Ma- • Die Maschine niemals in mit Benzin im schine ohne Unterstellstempel aus. Verlassen Tank in Gebäuden aufbewahren, in denen Sie sich nicht nur auf mechanische oder hy- die Benzindämpfe in Kontakt mit offenem draulische Hebeböcke. -
Seite 11: Allgemeine Informationen
L E F T R I G H T fältig. Sie bekommen wichtige Informationen und Anweisungen um viele Jahre Freude an Ih- rem GRASSHOPPER zu haben. Diese Bedienungs- und Wartungshinweise wurden aufgrund Erfahrung / Tests und Kons- truktionsdaten erstellt. Manche Informationen können aufgrund von unbekannten oder vari-... -
Seite 12: Übersicht Schrauben
ÜBERSICHT SCHRAUBEN Die in der Bedienungsanleitung aufgeführten Abmessungen sind Dezimalangaben. Verwen- den Sie die unten abgebildete Tabelle um das „Gegenstück“ zu fi nden. TIPPS ZUR SCHRAUBENGRÖSSE Umrechnungstabelle Decimal Teilung Decimal Teilung 1/16 0.062 0.562 9/16 0.125 0.625 0.187 3/16 0.687 11/16 0.250 0.750... -
Seite 13: Bedienelemente Und Schalter
BETRIEB Der Fahrer des Traktors ist für Schäden ver- CHECKLISTE VOR DEM STARTEN antwortlich, die durch den Gebrauch dieser • der Traktor muss auf ebenem Untergrund Maschine verursacht werden. Machen Sie sich stehen also mit allen Bedienelementen und der kor- •... -
Seite 14: Motor Anlassen
Prüftabelle der Sicherheitseinrichtungen zur täglichen Prüfung Einschaltung Rechter Linker Parkbremse Testergebnis Aktion Mähwerk Steuerhebel Steuerhebel Startkreis Motor anlassen Aussen Aussen Motor startet Motor anlassen Innen Aussen Motor startet nicht Motor anlassen Aussen Innen Motor startet nicht Motor anlassen Aussen Motor startet nicht Aussen Sicherheitskreis mit laufendem Motor 1/2 Drehzahl Vom Sitz aufstehen... -
Seite 15: Unebener Untergrund
meiden Sie abrupte Geschwindigkeits- oder UNEBENER UNTERGRUND Richtungsänderungen. • Für Gegengewichte für angemessene Stabili- WARNUNG tät bei Arbeiten am Hang oder bei Gebrauch Vorsicht an Abhängen. Hier kommt von Front- oder Rearmounted Mähdecks es leicht zu Kontrollverlust, zum Um- befolgen Sie die Empfehlungen des Herstel- kippen und Verletzungen oder sogar lers. -
Seite 16: Gebrauch Der Lenkhebel
WICHTIG GEBRAUCH DER LENKHHEBEL Sollten Sie die Orientierung oder Si- (siehe Abb. 3) cherheit beim fahren verlieren, lassen WARNUNG Sie beide Steuerhebel los, so dass beide Hebel in die Neutralstellung zurück- Bewegen Sie die Lenkhebel nicht ab- bewegt werden. Die Maschine wird so rupt nach vorn oder zurück. - Seite 17 FAHRZEUGSTEUERUNG RÜCKWÄRTS VORWÄRTS SCHARF SCHARF RECHTS LINKS HALB- HALB- LINKS RECHTS 94091A Fig. 3...
-
Seite 18: Kühlung
Sie sie abschmieren. die Kühlrippen zu reinigen, (besonders wenn Sie unregelmäßig gereinigt werden.) Für Hydrogetriebe verwenden Sie nur Grasshop- per-Getriebeöl ( Grasshopper Art. Nr. 345050 für 0,94 l Kanister ). VORSICHT Benutzen Sie keinen Hochdruck- Nach 8 Arbeits-... -
Seite 19: Hydrogetriebe-Flüssigkeit Und Filter
Gase freigesetzt werden. Daher Fun- rungen sein. Entfernen und ersetzen Sie den ken, offenes Feuer und Zigaretten Filter durch einen neuen ( Grasshopper Art. Nr. fernhalten. Augen und Gesicht immer 100850). Füllen Sie den Behälter mit Grasshop- schützen. Sollten Sie mit der Säure in peröl (Grasshopper Art. -
Seite 20: Einstellungen Und Fehlersuche
EINSTELLUNGEN UND FEHLERSUCHE 9. Testen Sie die Maschine in Vorwärtsfahrt mit VORSICHT beiden Lenkhebeln nach ganz vorn geschoben. Bewegt sich die Maschine nicht auf einer graden Nehmen Sie keine Einstellungen bei lau- Linie, stellen Sie den Lenkhebelanschlag auf der fendem Motor vor. schnelleren Seite ein, d. -
Seite 21: Demontage Des Antriebsrie- Mens Des Hydrogetriebes
144 kg/cm an. Sollte Garantieleistung erforderlich sein, bringen Sie Ihren Grasshopper zu einer autorisierten Fach- 1 . I d l e r A d j u s t m e n t J - B o l t werkstatt. -
Seite 22: Ausbau / Ersetzen Der Kupplung
Lösen Sie die linke Lenkstange und stellen Sie den Pin • Kabel lose oder Verbindung gekappt > Kabel befes- der rechten Bremse so ein, bis sie eine Spannung von 7 tigen Nm erreicht. verbinden Sie die linke Bremsstange. Motor springt an, aber startet nicht: Versichern Sie sich, dass alle Splinte und Sicherungs- •... -
Seite 23: Einstellen Der Lenkhebel
EINSTELLEN DER LENKHEBEL MONTAGE DER FUSSRASTE Um die Lenkhebel einzustellen, lösen Sie die Montieren Sie ein 33“,34“ oder 95“ Mähdeck an Befestigungsschrauben, die die Hebel in der Vor- einen 600er Traktor, montieren Sie die Fußraste richtung halten. So können die Lenkhebel nach mit dem breiten Ende nach vorn (siehe Abb. - Seite 24 ANBAU DES MÄHDECKS SL95, SL98 ODER 33 (siehe Abb. 10) • Montieren Sie wie abgebildet das Aushub- gestänge (Art. 3) am Kipphebel (Art. 1) und sichern Sie mit einem Bolzen (Art. 4) und einem Splint (Art. 5) • Montieren Sie die Kette (Art.. 2) zwischen dem Gestänge und sichern Sie sie mit einem Bolzen (Art.
-
Seite 25: Montage Der Fussraste
MONTAGE DER FUSSRASTE • Montieren Sie die Ketten zwischen Kipphebel und VORSICHT Deckhalterung indem Sie eine .375 Bolzen und Splint am oberen Ende benutzen und eine Unterlegscheibe Tragen Sie immer eine Schutzbrille und und Splint am unteren Ende. einen Gehörschutz, wenn Sie Wartungsar- beiten vornehmen, die Augen oder Ohren schädigen können. - Seite 26 TRACTOR ASSEMBLY Item Order Description Item Order Description 643841 Lower Frame 424052 Rubber Bumper 643838 Upper Frame 253035 Whiz Nut .312-16 100142 Engine 18 HP Twin Kohler OHV 780656 Pivot Rod 100802 Oil Filter 253470 Nut .5-13 Nylon Insert 100928 Air Filter 283312 Compression Spring...
- Seite 27 TRACTOR ASSEMBLY 69 53 23 72 70 27 31 37 05098...
-
Seite 28: Drive Assembly
Woodruff Key .25 x 1 243375 Bolt .375-16 x 3.5 121756 Bearing - Oilite 253215 Whiz Bolt .375-16 x 5 282615 Spacer 693746 Shield - Intake 618C 902280 Spacer 775002 Washer .700 x 1.125 424430 Clear Hose 01-05096A Rev. 02-06... - Seite 29 DRIVE ASSEMBLY RIGHT SIDE 22 76 18 18 LEFT SIDE 40 39 05096A 45 46 Rev. 02-06...
