EINSTELLUNG DER
SCHNITTHÖHE
(siehe Abb. 5)
1. Der Mechanismus für die Einstellung
der Schnitthöhe des Mähdecks befindet
sich rechts vor dem Fahrersitz auf dem
Rahmen des Mähdecks.
2. Beim Einstellen der Schnitthöhe stoppen
Sie die Maschine, deaktivieren Sie den
PTO-Schalter und warten Sie bis die
Messer vollständig stillstehen.
3. Treten Sie den Fußhebel (A), damit sich
das Mähdeck anhebt und üben Sie Druck
auf den Höheneinstellungspin (B) aus.
4. Um die Schnitthöhe zu ändern, treten Sie
den Fußhebel (A) bis sich das Mähdeck
in die Arretierung einklinkt und stabil ist.
So steht das Deck in Transporthöhe (ca.
13 cm).
5. Ist das Deck durch die Haken (F) arretiert,
setzen Sie den Höheneinstellungspin
(B) in das vorgebohrte Loch auf der
Höhenverstellskala für die gewünschte
Schnitthöhe.
6. Um das Deck in diese Schnitthöhe zu
bringen, treten Sie den Fußhebel (A) bis
sich die Arretierung (F) löst und sich das
Deck von der Schiene (E) frei bewegen
lässt. Verringern Sie dann den Druck auf
den Fußhebel (A), um das Deck abzusenken
und damit sich die Höheneinstellung (C)
auf der Schiene (E) zurückschieben lässt,
bis der Höheneinstellungspin (B) das
Ende der Schiene (E) erreicht und das
Deck stabilisiert.
7. Durch die Löcher in der Höheneinstellung
(C) kann man die Schnitthöhe in ca. 13
mm (1/2 inch) Abständen einstellen.
Durch die Distanzierung (D) lässt sich
die Schnitthöhe auch in ca. 6 mm (1/4
inch) Abständen einstellen.
8. U m d i e S c h n i t t h ö h e i n c a . 6 m m
A b s t ä n d e n e i n z u s t e l l e n , m u s s s i c h
die Distanzscheibe (D) zwischen dem
Höheneinstellungspin (B) und dem Ende
der Schiene (E) befinden.
9. Um die Schnitthöhe auf ca. 3,8 cm
e i n s t e l l e n z u k ö n n e n , m u s s s i c h
rechte
Seite

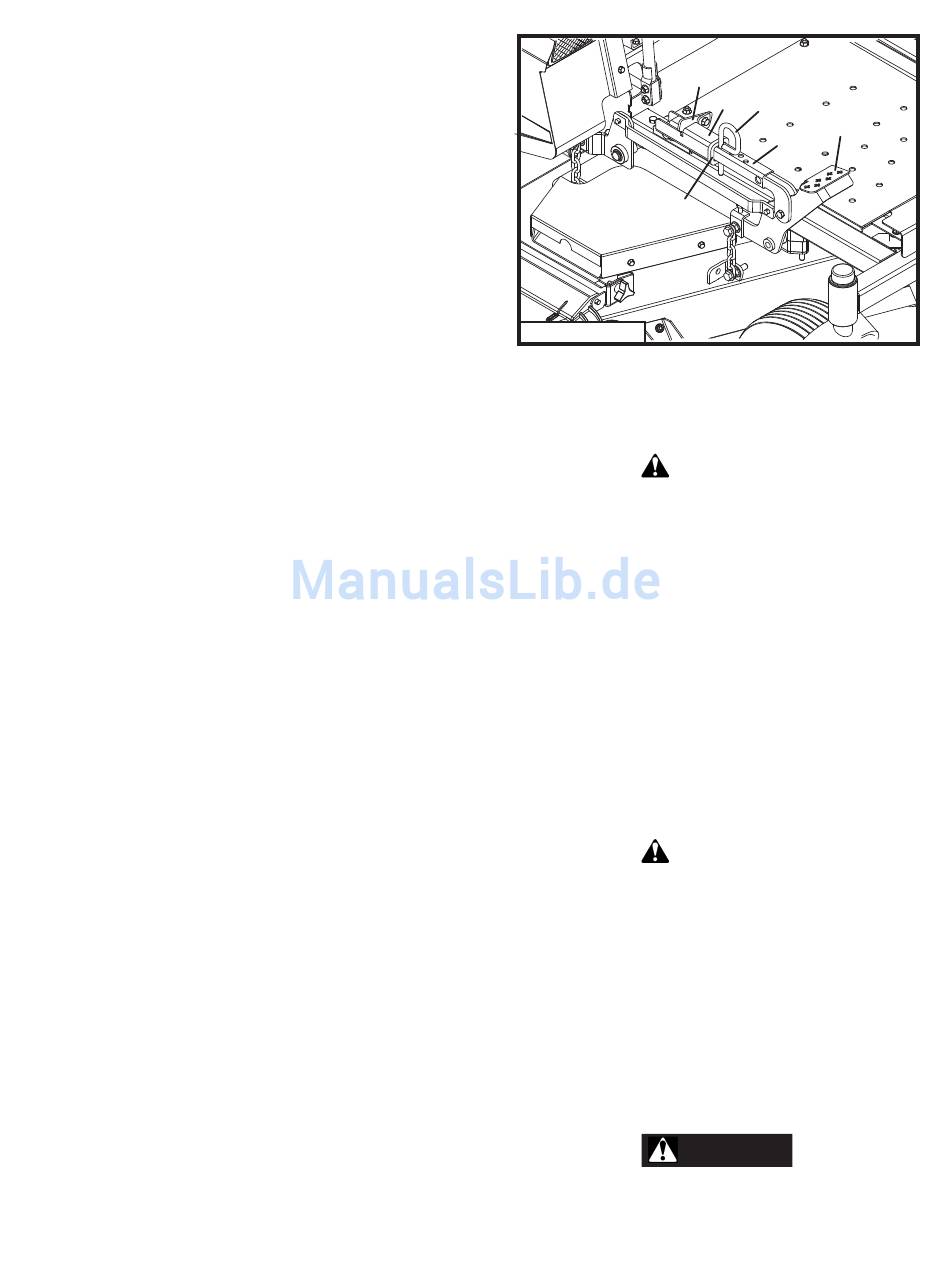

Abb. 5
d i e D i s t a n z s c h e i b e ( D ) v o r d e m
Höheneinstellungspin (B) befinden.
MÄHEN
Beseitigen Sie vor dem Mähen alle
Hindernisse, wie z. B. Steine oder
Äste, von der zu mähenden Fläche.
Mähen Sie das erste Mal in einer
höheren Schnitteinstellung, um
versteckte Hindernisse sehen zu
können. Denken Sie niemals, dass
die zu mähende Fläche hindernisfrei
ist – vergewissern Sie sich immer!
Zuschauer müssen einen gewissen
S i c h e r h e i t s a b s t a n d h a l t e n .
Hochgeschleuderte Gegenstände
können Verletzungen verursachen!
B e v o r S i e a n f a n g e n z u m ä h e n ,
stellen Sie die Maschine auf die
z u m ä h e n d e F l ä c h e u n d l a s s e n
Sie das Mähdeck in gewünschter
Schnitthöhe ab. Stellen Sie den
Motor auf Halbgas und ziehen Sie
den PTO-Hebel um die Messer
zu starten. Beschleunigen Sie auf
Vollgas, um mit dem Mähen zu
beginnen.
U m s c h w e r e
t ö d l i c h e Ve r l e t z u n g e n d u r c h
25
F
E
B
A
C
D
WARNUNG
WARNUNG
GEFAHR
o d e r s o g a r
