12077

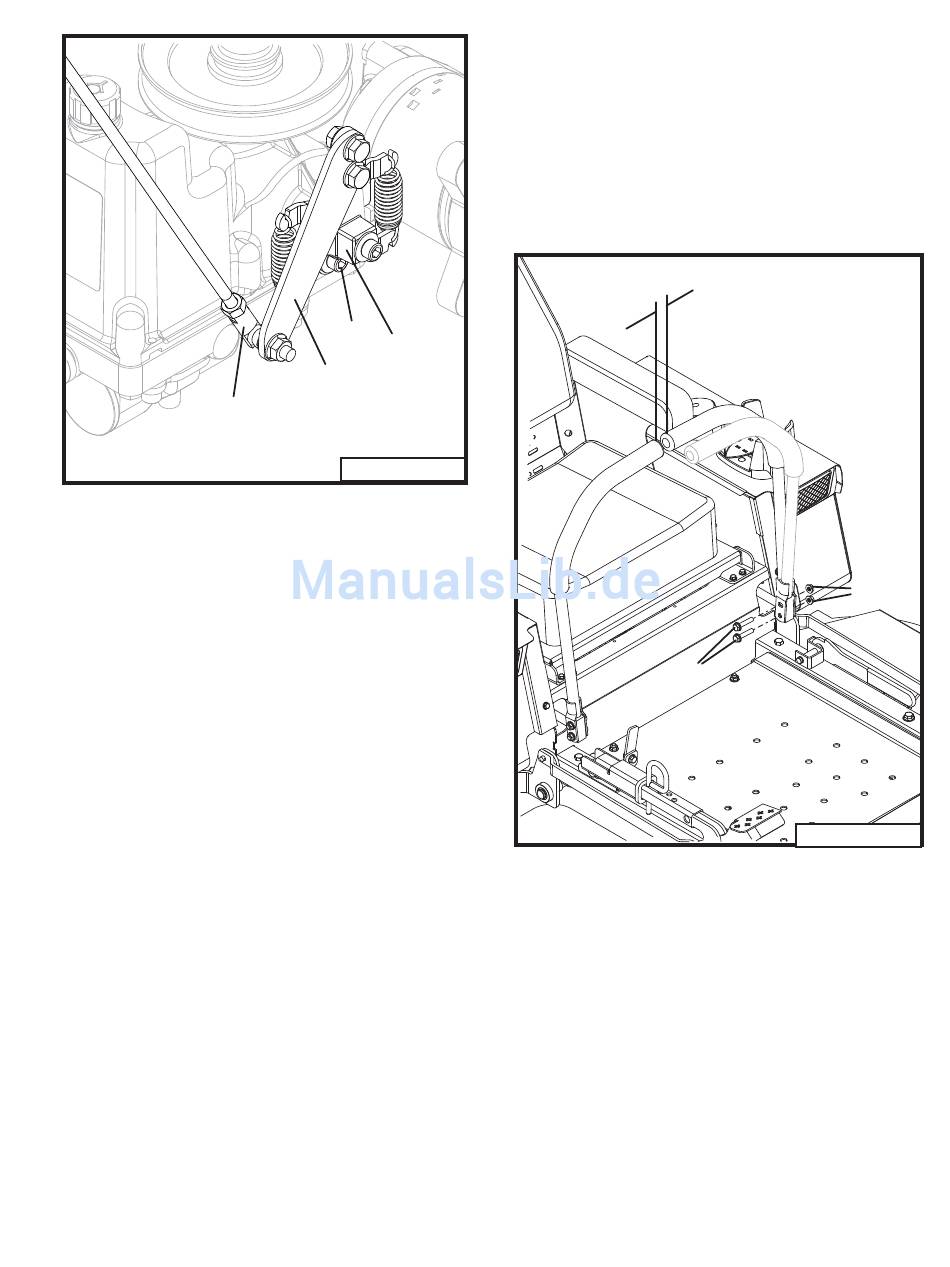

NEUTRAL-EINSTELLUNGEN
(siehe Abb. 12)
1. Bocken Sie den Traktor so auf, dass die
Räder den Boden nicht berühren.
2. Versichern Sie sich, dass die Parkbremse
gelöst ist.
3. Entfernen Sie das Gelenkgestänge (A)
vom Getriebesteuerarm (B).
4. Verbinden Sie die rechte Lenkstange.
5. Sollte sich eines der Antriebsräder drehen,
nehmen Sie folgende Einstellungen vor.
6. Lösen Sie die Zylinderkopfschraube
(C) mit einem ¼ Zoll Inbussschlüssel
direkt unter dem
Drehen Sie das Neutralstellungsbauteil
nach rechts oder links bis die neutral
Stellung erreicht ist, und festigen Sie die
Zylinderkopfschraube
7. Wiederholen Sie die Prozedur für das
Getriebe auf der anderen Seite.
8. Setzen Sie das Gelenkgestänge wieder
in der Neutralstellung ein. Lässt sie sich
nicht einbauen, ohne die Getriebeführung
zu bewegen, korrigieren Sie die Länge
der Lenkstange so, dass die neutrale
Einstellung erhalten bleibt, wenn die
Lenkung ausgerichtet ist.
9. Testen Sie die Maschine in Vorwärtsfahrt
mit beiden Lenkhebeln nach ganz vorn
C
D
B
Abb. 12
Schalthebel (D).
geschoben. Bewegt sich die Maschine
nicht auf einer geraden Linie, stellen
Sie den Lenkhebelanschlag auf der
schnelleren Seite ein, d. h. : Zieht die
Maschine nach links, stellen Sie den
rechten Lenkhebelanschlag ein, um das
rechte Getriebe zu drosseln und die
Maschine fährt geradeaus.
Schrauben
12079
EINSTELLEN DER LENKHEBEL
(siehe Abb. 13)
D i e
L e n k h e b e l
Befestigungsblöcken durch Schrauben und
Muttern gesichert.
Um die Lenkhebel einzustellen, lösen Sie die
Befestigungsschrauben, die die Hebel in der
Vorrichtung halten. So können die Lenkhebel
nach vorn und zurück bewegt werden.
Bewegen sich die Befestigungsblöcke auch
mit, muss die Befestigungsmutter ein wenig
gelöst werden. Stellen Sie die Hebel auf eine
angenehme Position für den Bediener. Drücken
35
mind. 2,5 cm
Muttern
Abb. 13
s i n d
m i t
d e n
